硅光电池特性的研究班级:物本0701姓名:学号:2007091100指导老师:硅光电池特性的研究摘要:目前,太阳能的利用主要集中在热能和发电两方面。
而硅光电池是一种半导体光电转换器件,它能把光能直接转换成电能,具有效率高、重量轻、体积小、寿命长等一系列特点。
是工农业生产和国防建设中开发利用太阳能和用于控制、检测的一种重要元件。
为此,我们尝试在普通物理实验中开设了太阳能电池的特性研究实验,介绍硅光电池的电学性质和光学性质,并对这两种性质进行测量。
关键词:半导体;PN;硅光电池;光电子;光伏电池;伏安特性引言:目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用,硅光电池是半导体光电探测器的一个基本单元,深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理.本实验对硅光电池的基本特性作了初步的探讨,这对广泛认识和利用各种光器件有十分重要的意义。
1 实验原理1.1 PN结的形成及单向导电性原理采用不同的掺杂工艺,将P型半导体与N型半导体制作在同一块硅片上,在它们的交界面就形成空间电荷区称PN结。
PN结:一块单晶半导体中,一部分掺有受主杂质是P型半导体,另一部分掺有施主杂质是N型半导体时,P 型半导体和N型半导体的交界面附近的过渡区称。
PN结有同质结和异质结两种。
用同一种半导体材料制成的PN 结叫同质结,由禁带宽度不同的两种半导体材料制成的PN结叫异质结。
制造PN结的方法有合金法、扩散法、离子注入法和外延生长法等。
制造异质结通常采用外延生长法。
在P 型半导体中有许多带正电荷的空穴和带负电荷的电离杂质。
在电场的作用下,空穴是可以移动的,而电离杂质(离子)是固定不动的。
N 型半导体中有许多可动的负电子和固定的正离子。
当P型和N型半导体接触时,在界面附近空穴从P型半导体向N型半导体扩散,电子从N型半导体向P型半导体扩散。
空穴和电子相遇而复合,载流子消失。

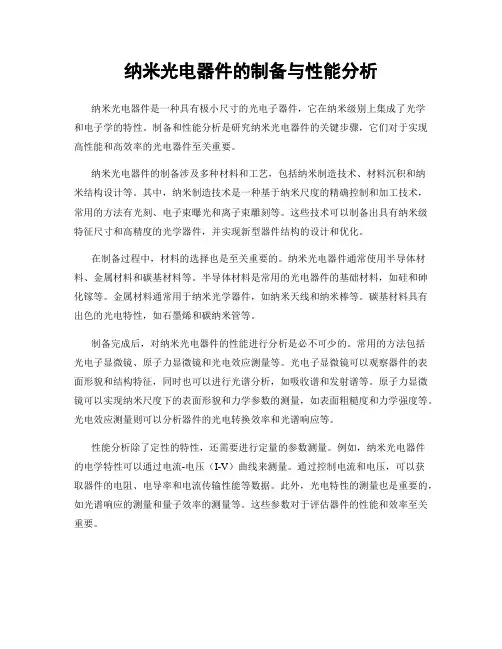

纳米光电器件的制备与性能分析纳米光电器件是一种具有极小尺寸的光电子器件,它在纳米级别上集成了光学和电子学的特性。
制备和性能分析是研究纳米光电器件的关键步骤,它们对于实现高性能和高效率的光电器件至关重要。
纳米光电器件的制备涉及多种材料和工艺,包括纳米制造技术、材料沉积和纳米结构设计等。
其中,纳米制造技术是一种基于纳米尺度的精确控制和加工技术,常用的方法有光刻、电子束曝光和离子束雕刻等。
这些技术可以制备出具有纳米级特征尺寸和高精度的光学器件,并实现新型器件结构的设计和优化。
在制备过程中,材料的选择也是至关重要的。
纳米光电器件通常使用半导体材料、金属材料和碳基材料等。
半导体材料是常用的光电器件的基础材料,如硅和砷化镓等。
金属材料通常用于纳米光学器件,如纳米天线和纳米棒等。
碳基材料具有出色的光电特性,如石墨烯和碳纳米管等。
制备完成后,对纳米光电器件的性能进行分析是必不可少的。
常用的方法包括光电子显微镜、原子力显微镜和光电效应测量等。
光电子显微镜可以观察器件的表面形貌和结构特征,同时也可以进行光谱分析,如吸收谱和发射谱等。
原子力显微镜可以实现纳米尺度下的表面形貌和力学参数的测量,如表面粗糙度和力学强度等。
光电效应测量则可以分析器件的光电转换效率和光谱响应等。
性能分析除了定性的特性,还需要进行定量的参数测量。
例如,纳米光电器件的电学特性可以通过电流-电压(I-V)曲线来测量。
通过控制电流和电压,可以获取器件的电阻、电导率和电流传输性能等数据。
此外,光电特性的测量也是重要的,如光谱响应的测量和量子效率的测量等。
这些参数对于评估器件的性能和效率至关重要。
纳米光电器件的制备与性能分析领域正处于不断发展的阶段。
新的材料和工艺的引入,为纳米光电器件的制备提供了广阔的空间。
纳米级的结构和尺寸使得纳米光电器件具有出色的光学和电子性能,可以应用于光通信、光电子学和能源等领域。
然而,纳米光电器件的制备和性能分析仍然面临一些挑战。

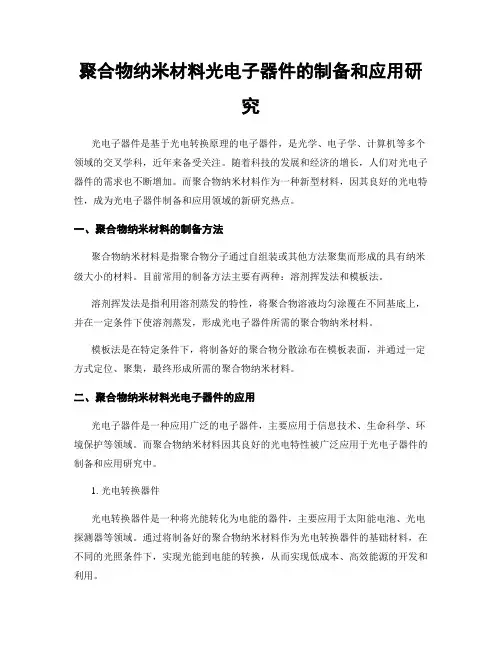

聚合物纳米材料光电子器件的制备和应用研究光电子器件是基于光电转换原理的电子器件,是光学、电子学、计算机等多个领域的交叉学科,近年来备受关注。
随着科技的发展和经济的增长,人们对光电子器件的需求也不断增加。
而聚合物纳米材料作为一种新型材料,因其良好的光电特性,成为光电子器件制备和应用领域的新研究热点。
一、聚合物纳米材料的制备方法聚合物纳米材料是指聚合物分子通过自组装或其他方法聚集而形成的具有纳米级大小的材料。
目前常用的制备方法主要有两种:溶剂挥发法和模板法。
溶剂挥发法是指利用溶剂蒸发的特性,将聚合物溶液均匀涂覆在不同基底上,并在一定条件下使溶剂蒸发,形成光电子器件所需的聚合物纳米材料。
模板法是在特定条件下,将制备好的聚合物分散涂布在模板表面,并通过一定方式定位、聚集,最终形成所需的聚合物纳米材料。
二、聚合物纳米材料光电子器件的应用光电子器件是一种应用广泛的电子器件,主要应用于信息技术、生命科学、环境保护等领域。
而聚合物纳米材料因其良好的光电特性被广泛应用于光电子器件的制备和应用研究中。
1. 光电转换器件光电转换器件是一种将光能转化为电能的器件,主要应用于太阳能电池、光电探测器等领域。
通过将制备好的聚合物纳米材料作为光电转换器件的基础材料,在不同的光照条件下,实现光能到电能的转换,从而实现低成本、高效能源的开发和利用。
2. 传感器件传感器件是一种能够将物理量转化为电信号的器件,主要应用于环境监测、生命科学等领域。
通过将制备好的聚合物纳米材料作为传感器件的敏感材料,实现对温度、湿度、气体等物理量的快速检测和响应。
3. 光子学器件光子学器件是一种基于光学效应的电子器件,主要应用于计算机通讯、激光器等领域。
通过将制备好的聚合物纳米材料作为光子学器件的反射材料,实现对光线的调控和反射,从而实现信息、能源等领域的应用。
三、聚合物纳米材料光电子器件的优势和未来发展1. 优势聚合物纳米材料具有良好的光电特性和可塑性,在材料加工和应用过程中具有比传统材料更大的优势。

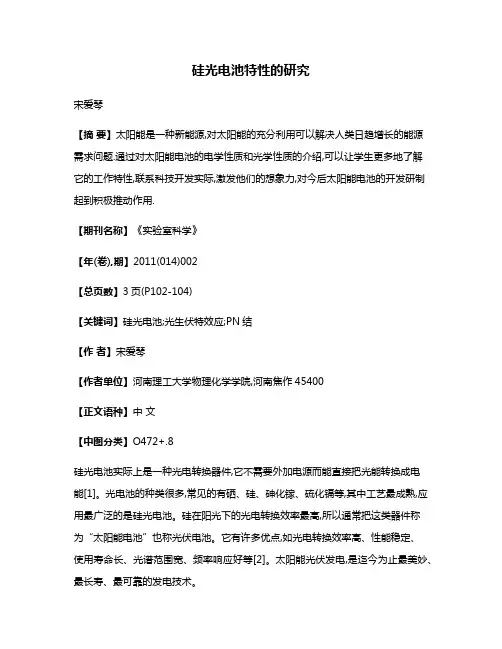

硅光电池特性的研究宋爱琴【摘要】太阳能是一种新能源,对太阳能的充分利用可以解决人类日趋增长的能源需求问题.通过对太阳能电池的电学性质和光学性质的介绍,可以让学生更多地了解它的工作特性,联系科技开发实际,激发他们的想象力,对今后太阳能电池的开发研制起到积极推动作用.【期刊名称】《实验室科学》【年(卷),期】2011(014)002【总页数】3页(P102-104)【关键词】硅光电池;光生伏特效应;PN结【作者】宋爱琴【作者单位】河南理工大学物理化学学院,河南焦作45400【正文语种】中文【中图分类】O472+.8硅光电池实际上是一种光电转换器件,它不需要外加电源而能直接把光能转换成电能[1]。
光电池的种类很多,常见的有硒、硅、砷化镓、硫化镉等,其中工艺最成熟,应用最广泛的是硅光电池。
硅在阳光下的光电转换效率最高,所以通常把这类器件称为“太阳能电池”也称光伏电池。
它有许多优点,如光电转换效率高、性能稳定、使用寿命长、光谱范围宽、频率响应好等[2]。
太阳能光伏发电,是迄今为止最美妙、最长寿、最可靠的发电技术。
太阳能电池除用于人造卫星和宇宙飞船等领域外,主要用在分析仪器、测量仪器、曝光表以及自动控制检测、计算机的输入和输出上被用作探测元件等[3]。
光电池还用于许多民用领域,如光电池汽车、光电池游艇、光电池收音机、光电池计算机和光电池电站等[4],在现代科学技术中占有十分重要的地位。
因此,太阳能光伏发电有望成为 21世纪的重要新能源。
有专家预言,在 21世纪中叶,太阳能光伏发电将占世界总发电量的 15%~20%,成为人类的基础能源之一,在世界能源构成中占有一定的地位[5]。
在普通物理实验中开设太阳能电池的特性研究实验,介绍太阳能电池的电学性质和光学性质,联系科技开发实际,有一定的新颖性和实用价值。
1.1 硅光电池的基本结构目前国际上大量使用的太阳能电池为单晶硅太阳能电池、多晶硅太阳能电池和非晶硅太阳能电池三种。

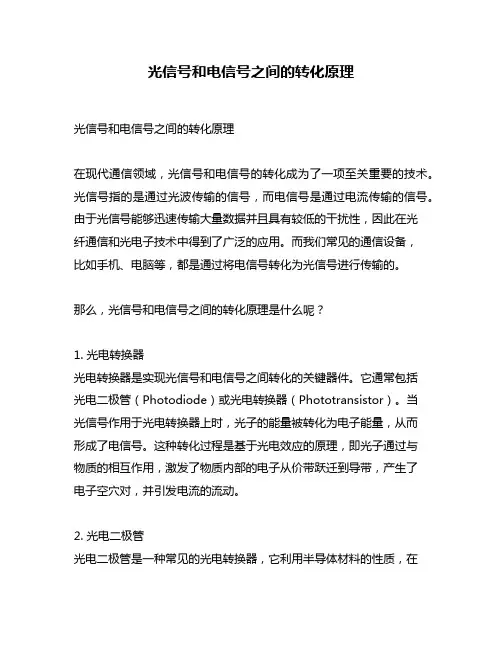

光信号和电信号之间的转化原理光信号和电信号之间的转化原理在现代通信领域,光信号和电信号的转化成为了一项至关重要的技术。
光信号指的是通过光波传输的信号,而电信号是通过电流传输的信号。
由于光信号能够迅速传输大量数据并且具有较低的干扰性,因此在光纤通信和光电子技术中得到了广泛的应用。
而我们常见的通信设备,比如手机、电脑等,都是通过将电信号转化为光信号进行传输的。
那么,光信号和电信号之间的转化原理是什么呢?1. 光电转换器光电转换器是实现光信号和电信号之间转化的关键器件。
它通常包括光电二极管(Photodiode)或光电转换器(Phototransistor)。
当光信号作用于光电转换器上时,光子的能量被转化为电子能量,从而形成了电信号。
这种转化过程是基于光电效应的原理,即光子通过与物质的相互作用,激发了物质内部的电子从价带跃迁到导带,产生了电子空穴对,并引发电流的流动。
2. 光电二极管光电二极管是一种常见的光电转换器,它利用半导体材料的性质,在光照下产生电流。
光电二极管内部包含一个PN结,当光子作用于该结时,会产生电流。
具体来说,当光子进入PN结时,它们会与材料中的电子发生相互作用,将能量传递给电子,使其跃迁到导带,从而形成电流。
光电二极管的输出信号通常为光电流或电压信号,可以通过外部电路进一步放大和处理。
3. 光电转换器与光电二极管类似,光电转换器也是一种将光信号转化为电信号的器件。
它通常由光电晶体管组成,其结构类似于普通晶体管,但在输出端加入了光感受区,能够将光信号转化为电流输出。
光电转换器的工作原理是当光子进入光感受区时,会导致晶体管的导电能力发生变化,从而改变整体的电流输出。
通过控制光信号的强弱,我们可以实现对电信号的调制和解调。
4. 电光转换器除了将光信号转化为电信号,电光转换器也是一种常见的技术。
电光转换器能够将电信号转化为相应的光信号。
它通常由激光二极管或发光二极管、电调制器和光纤等组成。

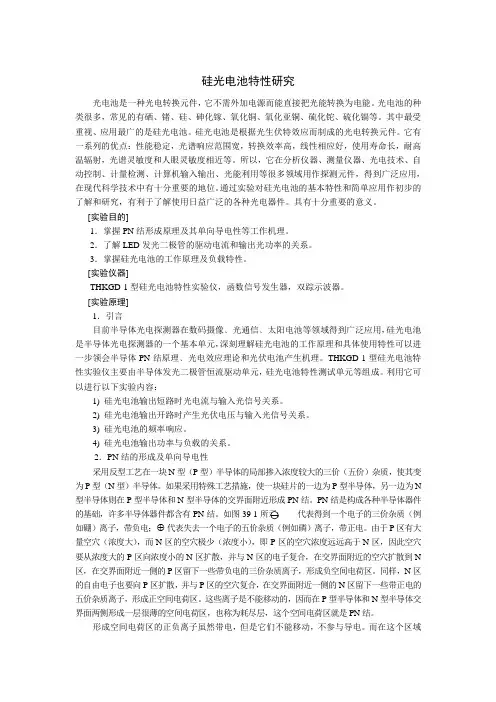

硅光电池特性研究光电池是一种光电转换元件,它不需外加电源而能直接把光能转换为电能。
光电池的种类很多,常见的有硒、锗、硅、砷化镓、氧化铜、氧化亚铜、硫化铊、硫化镉等。
其中最受重视、应用最广的是硅光电池。
硅光电池是根据光生伏特效应而制成的光电转换元件。
它有一系列的优点:性能稳定,光谱响应范围宽,转换效率高,线性相应好,使用寿命长,耐高温辐射,光谱灵敏度和人眼灵敏度相近等。
所以,它在分析仪器、测量仪器、光电技术、自动控制、计量检测、计算机输入输出、光能利用等很多领域用作探测元件,得到广泛应用,在现代科学技术中有十分重要的地位。
通过实验对硅光电池的基本特性和简单应用作初步的了解和研究,有利于了解使用日益广泛的各种光电器件。
具有十分重要的意义。
[实验目的]1.掌握PN结形成原理及其单向导电性等工作机理。
2.了解LED发光二极管的驱动电流和输出光功率的关系。
3.掌握硅光电池的工作原理及负载特性。
[实验仪器]THKGD-1型硅光电池特性实验仪,函数信号发生器,双踪示波器。
[实验原理]1.引言目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用,硅光电池是半导体光电探测器的一个基本单元,深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。
THKGD-1型硅光电池特性实验仪主要由半导体发光二极管恒流驱动单元,硅光电池特性测试单元等组成。
利用它可以进行以下实验内容:1) 硅光电池输出短路时光电流与输入光信号关系。
2) 硅光电池输出开路时产生光伏电压与输入光信号关系。
3) 硅光电池的频率响应。
4) 硅光电池输出功率与负载的关系。
2.PN结的形成及单向导电性采用反型工艺在一块N型(P型)半导体的局部掺入浓度较大的三价(五价)杂质,使其变为P型(N型)半导体。
如果采用特殊工艺措施,使一块硅片的一边为P型半导体,另一边为N 型半导体则在P型半导体和N型半导体的交界面附近形成PN结。

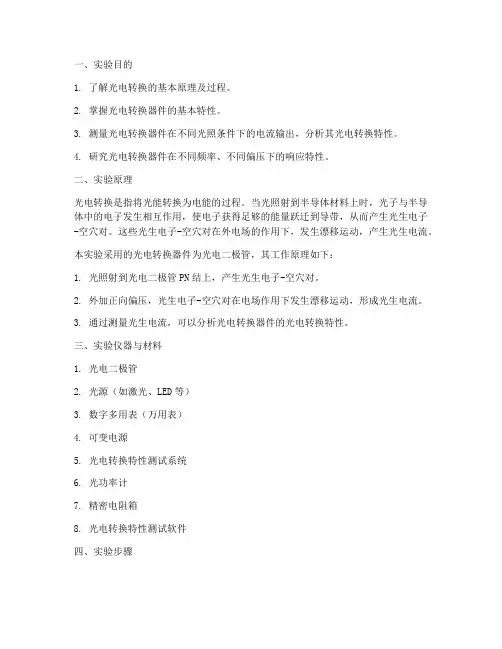

一、实验目的1. 了解光电转换的基本原理及过程。
2. 掌握光电转换器件的基本特性。
3. 测量光电转换器件在不同光照条件下的电流输出,分析其光电转换特性。
4. 研究光电转换器件在不同频率、不同偏压下的响应特性。
二、实验原理光电转换是指将光能转换为电能的过程。
当光照射到半导体材料上时,光子与半导体中的电子发生相互作用,使电子获得足够的能量跃迁到导带,从而产生光生电子-空穴对。
这些光生电子-空穴对在外电场的作用下,发生漂移运动,产生光生电流。
本实验采用的光电转换器件为光电二极管,其工作原理如下:1. 光照射到光电二极管PN结上,产生光生电子-空穴对。
2. 外加正向偏压,光生电子-空穴对在电场作用下发生漂移运动,形成光生电流。
3. 通过测量光生电流,可以分析光电转换器件的光电转换特性。
三、实验仪器与材料1. 光电二极管2. 光源(如激光、LED等)3. 数字多用表(万用表)4. 可变电源5. 光电转换特性测试系统6. 光功率计7. 精密电阻箱8. 光电转换特性测试软件四、实验步骤1. 连接实验电路,将光电二极管、光源、数字多用表、可变电源等仪器设备连接好。
2. 设置实验参数,如光源强度、偏压等。
3. 测量不同光照条件下的光生电流,记录数据。
4. 改变光源频率,测量不同频率下的光生电流,记录数据。
5. 改变偏压,测量不同偏压下的光生电流,记录数据。
6. 利用光电转换特性测试软件分析实验数据,绘制光生电流与光照强度、频率、偏压的关系曲线。
五、实验结果与分析1. 光照强度与光生电流的关系:实验结果显示,光生电流与光照强度呈线性关系,即光照强度越大,光生电流越大。
2. 频率与光生电流的关系:实验结果显示,光生电流与光源频率呈非线性关系,当频率较高时,光生电流较大。
3. 偏压与光生电流的关系:实验结果显示,光生电流与偏压呈非线性关系,当偏压较大时,光生电流较大。
六、实验结论1. 光电转换器件的光电转换特性与光照强度、频率、偏压等因素有关。

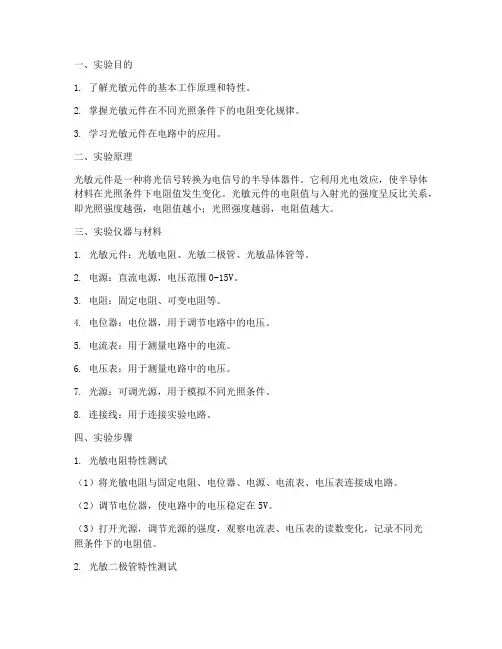

一、实验目的1. 了解光敏元件的基本工作原理和特性。
2. 掌握光敏元件在不同光照条件下的电阻变化规律。
3. 学习光敏元件在电路中的应用。
二、实验原理光敏元件是一种将光信号转换为电信号的半导体器件。
它利用光电效应,使半导体材料在光照条件下电阻值发生变化。
光敏元件的电阻值与入射光的强度呈反比关系,即光照强度越强,电阻值越小;光照强度越弱,电阻值越大。
三、实验仪器与材料1. 光敏元件:光敏电阻、光敏二极管、光敏晶体管等。
2. 电源:直流电源,电压范围0-15V。
3. 电阻:固定电阻、可变电阻等。
4. 电位器:电位器,用于调节电路中的电压。
5. 电流表:用于测量电路中的电流。
6. 电压表:用于测量电路中的电压。
7. 光源:可调光源,用于模拟不同光照条件。
8. 连接线:用于连接实验电路。
四、实验步骤1. 光敏电阻特性测试(1)将光敏电阻与固定电阻、电位器、电源、电流表、电压表连接成电路。
(2)调节电位器,使电路中的电压稳定在5V。
(3)打开光源,调节光源的强度,观察电流表、电压表的读数变化,记录不同光照条件下的电阻值。
2. 光敏二极管特性测试(1)将光敏二极管与固定电阻、电位器、电源、电流表、电压表连接成电路。
(2)调节电位器,使电路中的电压稳定在5V。
(3)打开光源,调节光源的强度,观察电流表、电压表的读数变化,记录不同光照条件下的电流值。
3. 光敏晶体管特性测试(1)将光敏晶体管与固定电阻、电位器、电源、电流表、电压表连接成电路。
(2)调节电位器,使电路中的电压稳定在5V。
(3)打开光源,调节光源的强度,观察电流表、电压表的读数变化,记录不同光照条件下的电流值。
五、实验结果与分析1. 光敏电阻特性实验结果显示,光敏电阻的电阻值随着光照强度的增加而减小,随着光照强度的减小而增大。
这说明光敏电阻具有良好的光敏特性。
2. 光敏二极管特性实验结果显示,光敏二极管的电流值随着光照强度的增加而增大,随着光照强度的减小而减小。

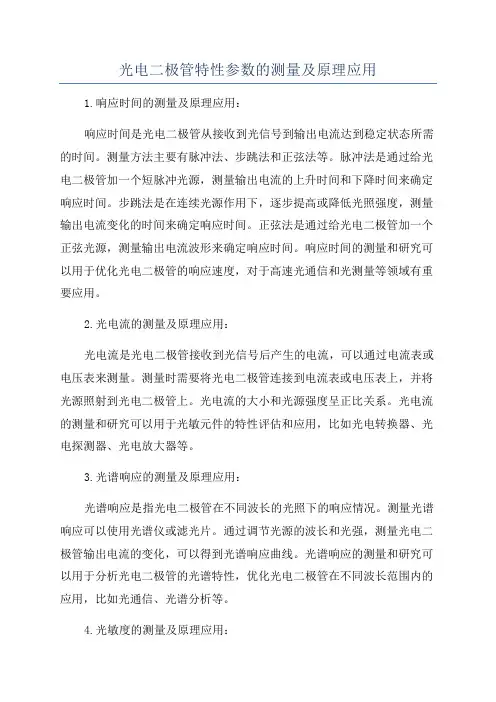

光电二极管特性参数的测量及原理应用1.响应时间的测量及原理应用:响应时间是光电二极管从接收到光信号到输出电流达到稳定状态所需的时间。
测量方法主要有脉冲法、步跳法和正弦法等。
脉冲法是通过给光电二极管加一个短脉冲光源,测量输出电流的上升时间和下降时间来确定响应时间。
步跳法是在连续光源作用下,逐步提高或降低光照强度,测量输出电流变化的时间来确定响应时间。
正弦法是通过给光电二极管加一个正弦光源,测量输出电流波形来确定响应时间。
响应时间的测量和研究可以用于优化光电二极管的响应速度,对于高速光通信和光测量等领域有重要应用。
2.光电流的测量及原理应用:光电流是光电二极管接收到光信号后产生的电流,可以通过电流表或电压表来测量。
测量时需要将光电二极管连接到电流表或电压表上,并将光源照射到光电二极管上。
光电流的大小和光源强度呈正比关系。
光电流的测量和研究可以用于光敏元件的特性评估和应用,比如光电转换器、光电探测器、光电放大器等。
3.光谱响应的测量及原理应用:光谱响应是指光电二极管在不同波长的光照下的响应情况。
测量光谱响应可以使用光谱仪或滤光片。
通过调节光源的波长和光强,测量光电二极管输出电流的变化,可以得到光谱响应曲线。
光谱响应的测量和研究可以用于分析光电二极管的光谱特性,优化光电二极管在不同波长范围内的应用,比如光通信、光谱分析等。
4.光敏度的测量及原理应用:光敏度是指光电二极管在单位光功率照射下产生的电流或电压。
光敏度的测量可以通过测量光电流和光功率来计算得到。
测量时,将光电二极管连接到电流表或电压表上,然后将光源照射到光电二极管上,测量输出电流和光功率,通过计算可以得到光敏度。
光敏度的测量和研究可以用于评估光电二极管的敏感程度和应用范围,比如光电转换器、光电探测器等。
综上所述,光电二极管特性参数的测量及原理应用是了解和评价光电二极管性能的重要手段,对于光电器件的研究和应用具有重要意义。
通过测量和研究光电二极管的响应时间、光电流、光谱响应和光敏度等参数,可以优化光电二极管的性能和应用范围,推动光电技术的发展。

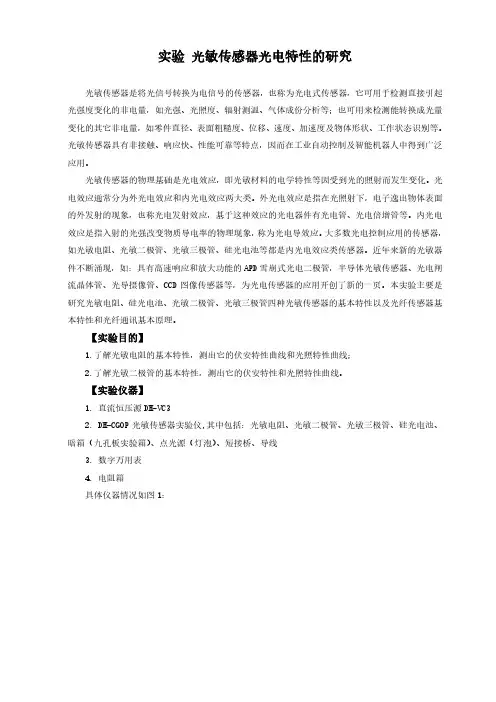

实验光敏传感器光电特性的研究光敏传感器是将光信号转换为电信号的传感器,也称为光电式传感器,它可用于检测直接引起光强度变化的非电量,如光强、光照度、辐射测温、气体成份分析等;也可用来检测能转换成光量变化的其它非电量,如零件直径、表面粗糙度、位移、速度、加速度及物体形状、工作状态识别等。
光敏传感器具有非接触、响应快、性能可靠等特点,因而在工业自动控制及智能机器人中得到广泛应用。
光敏传感器的物理基础是光电效应,即光敏材料的电学特性等因受到光的照射而发生变化。
光电效应通常分为外光电效应和内光电效应两大类。
外光电效应是指在光照射下,电子逸出物体表面的外发射的现象,也称光电发射效应,基于这种效应的光电器件有光电管、光电倍增管等。
内光电效应是指入射的光强改变物质导电率的物理现象,称为光电导效应。
大多数光电控制应用的传感器,如光敏电阻、光敏二极管、光敏三极管、硅光电池等都是内光电效应类传感器。
近年来新的光敏器件不断涌现,如:具有高速响应和放大功能的APD雪崩式光电二极管,半导体光敏传感器、光电闸流晶体管、光导摄像管、CCD图像传感器等,为光电传感器的应用开创了新的一页。
本实验主要是研究光敏电阻、硅光电池、光敏二极管、光敏三极管四种光敏传感器的基本特性以及光纤传感器基本特性和光纤通讯基本原理。
【实验目的】1.了解光敏电阻的基本特性,测出它的伏安特性曲线和光照特性曲线;2.了解光敏二极管的基本特性,测出它的伏安特性和光照特性曲线。
【实验仪器】1. 直流恒压源DH-VC32. DH-CGOP光敏传感器实验仪,其中包括:光敏电阻、光敏二极管、光敏三极管、硅光电池、暗箱(九孔板实验箱)、点光源(灯泡)、短接桥、导线3. 数字万用表4. 电阻箱具体仪器情况如图1:【重要提示】1. 为了避免自然光对实验的影响,所有实验在电路连接好进行测量时必须将实验箱盖严。
2. 万用表直流电压档联接方法:红表笔接“VΩ”端,黑表笔接“COM”端。
光电效应原理及实际应用研究摘要:本文将探讨光电效应的基本原理和实际应用。
光电效应是指当一定频率的光照射到金属表面时,金属表面会释放出电子。
这种现象在20世纪初被发现,并对量子力学和光学领域的发展产生了深远的影响。
文章将首先介绍光电效应的基本原理,然后探讨光电效应在太阳能电池、光电电子学和光电子显微镜等领域中的实际应用。
1. 引言光电效应是指光的能量转化为电能的过程。
它的发现为物理学家们提供了一个窥探量子力学的契机,也为我们理解光的本质和性质提供了重要线索。
自从爱因斯坦提出了光量子假说,光电效应被更加深入地理解和研究,并在许多实际应用中得到了广泛应用。
2. 光电效应的原理光电效应是指当光照射到一个金属表面时,金属表面会发射出电子。
这是由于光子的能量导致了金属内部电子的解离和逸出。
光电效应可以用经典电磁学的理论解释,也可以用量子光学理论进行详细研究。
经典电磁学认为光通过电磁场的作用使金属表面的电子吸收能量并被激发到足够高的能级,从而获得足够的能量逸出金属。
但是,根据实验观察到的结果以及爱因斯坦的光量子假说,量子光学理论更为准确地描述了光电效应。
3. 太阳能电池中的光电效应太阳能电池是一种利用光电效应将太阳能转化为电能的设备。
太阳能电池是目前可再生能源领域最重要的技术之一,被广泛应用于太阳能发电和其他低功率应用。
太阳能电池利用光照射到半导体材料表面时所产生的光电效应来产生电流。
当光照射到太阳能电池表面时,光子能量将会导致半导体材料中的电子从价带跃迁到导带,形成带电粒子。
这些带电粒子在半导体的内部运动形成电流,进而输出电能。
太阳能电池的实际应用已经广泛涵盖了家庭和商业用电、交通运输、航天和农业等领域。
4. 光电电子学中的光电效应光电电子学是一门研究光的电磁特性以及光与物质相互作用的学科。
光电效应是光电电子学的核心基础,也是许多光电器件的基础原理。
比如光电二极管和光电倍增管等光电器件利用光照射至其表面时产生的光电效应来转换成电流或电压。
有机薄膜晶体管的性能研究与优化有机薄膜晶体管(OFT)是一种新型的半导体材料,具有低成本、易加工、柔韧性等优点,非常适合于大面积、低功耗、可穿戴电子设备等领域。
在OFT的研究中,性能是一个非常重要的指标。
本文将详细介绍OFT的性能研究、性能优化以及未来的发展方向。
一、有机薄膜晶体管的性能研究在OFT的性能研究中,主要关注三个方面:载流子传输特性、界面特性和结构性质。
1. 载流子传输特性载流子传输特性是评价OFT电学性能的关键指标。
通过比较不同OFT材料的载流子传输特性,可以选择出性能较好的材料。
目前,研究人员主要依靠两种材料进行OFT的传输特性研究:聚合物和结晶有机材料。
其中,聚合物材料主要采用场效应管传输测量来评价其电学性能;而结晶有机材料则通过引入尺寸效应来提高其载流子传输。
2. 界面特性界面特性是影响OFT性能的另一个重要因素。
在OFT的研究中,主要关注两种界面:有机-金属界面和有机-有机界面。
针对有机-金属界面,研究人员通过表面修饰和金属电极表面覆盖薄膜等方法来改变界面的特性,以提高OFT的性能。
而对于有机-有机界面,研究人员则通过胶原纤维等有机化学物质来改善界面的质量,以增强OFT的传输性能。
3. 结构性质结构性质是OFT性能研究中的另一个关键因素。
OFT材料的结构性质对其载流子传输、界面特性等方面都有着很大影响。
目前,研究人员主要利用微观纳米结构、异构分子和有序聚集物等结构来提高OFT的传输性能。
二、有机薄膜晶体管的性能优化在OFT的性能研究基础上,可以针对其性能缺陷进行优化。
目前,主要从以下几个方面进行优化:1. 材料选择与配方设计材料的选择与配方设计对OFT的性能影响极大。
合理的材料选择和配方设计,能够显著提高OFT的载流子传输效率、电子迁移率等性能指标。
目前,一些研究机构还在不断研究新的材料体系以及更好的配方设计方案。
2. 界面的优化与控制在OFT的研究中,界面的优化和控制也是重要的优化方向。
半导体光电子器件的物理特性研究近年来,半导体光电子器件在信息科技领域取得了长足的发展,为我们的日常生活和工作带来了巨大的便利。
然而,要想更好地利用光电子器件,了解其物理特性是至关重要的。
首先,让我们来了解一下半导体光电子器件的基本结构。
半导体器件的核心是PN结,即正负电荷相互结合的区域。
当有光照射到PN结上时,光子会通过外界电场促使电子从低能级跃迁至高能级,并在此过程中形成电子空穴对。
这种光电效应是光电子器件的基本工作原理。
半导体光电子器件主要分为光电二极管、太阳能电池和光电耦合器等。
光电二极管是最简单、最常见的一种光电子器件,能将光信号转换为电信号。
太阳能电池则是一种能够将光能转化为电能的器件,被广泛应用于太阳能发电系统中。
而光电耦合器则是光电二极管和电子元件之间的接口,能够将光信号转换为电信号,实现不同电子元件的光电转换。
在研究半导体光电子器件的物理特性时,有几个重要的参数需要考虑。
首先是光电流响应,即光电子器件对光信号的敏感程度。
光电流响应与光子吸收、载流子寿命和PN结的面积有关。
光电流响应越大,说明光电子器件对光信号的敏感程度越高。
其次是频率响应,即光电子器件对不同频率的光信号的响应能力。
频率响应是由载流子的寿命和PN结的电容决定的。
载流子寿命越短,频率响应越高,意味着光电子器件对高频光信号的响应能力更强。
还有一个重要的特性是线性度。
线性度指的是光电子器件的输出响应与输入光信号的关系是否呈线性关系。
线性度越高,说明光电子器件的输出信号与输入光信号的变化越一致,信号损失越小。
此外,半导体光电子器件还具有温度响应特性。
温度变化会对光电子器件的性能产生影响,因此了解光电子器件的温度响应特性,能够帮助我们更好地应对温度变化环境。
在研究半导体光电子器件的物理特性时,需要进行多种实验和测试。
例如,可以通过光电流-光功率曲线测试来确定光电子器件的光电流响应和频率响应特性。
通过测量不同频率和功率下的光电流,可以得到器件的频率响应曲线和光电流响应曲线。
硅光电池特性研究一、本文概述随着科技的不断进步和绿色能源需求的日益增长,硅光电池作为一种重要的光伏器件,其在能源转换和存储方面的潜力日益凸显。
硅光电池特性研究旨在深入理解其光电转换机制,优化电池性能,提高能量转换效率,以实现更高效、更环保的能源利用。
本文首先简要介绍了硅光电池的基本原理和发展历程,包括其结构特点、工作原理以及光伏效应等基础知识。
随后,文章重点分析了硅光电池的主要特性,包括光谱响应、量子效率、暗电流、光生电压和光生电流等,探讨了这些特性对硅光电池性能的影响。
在深入研究硅光电池特性的基础上,本文还讨论了硅光电池的优化方法和技术,如表面钝化、背反射增强、纳米结构设计等,以提高硅光电池的能量转换效率。
文章还关注了硅光电池在实际应用中的挑战和前景,如材料成本、制造工艺、系统集成等问题,并提出了一些建议和展望。
本文旨在通过深入研究硅光电池的特性,为硅光电池的性能优化和实际应用提供理论支持和技术指导,推动硅光电池技术的进一步发展,为绿色能源领域的发展做出贡献。
二、硅光电池的基本特性硅光电池是一种利用光生伏特效应将光能转换为电能的半导体器件。
其基本特性主要包括以下几个方面:光谱响应:硅光电池的光谱响应范围主要在可见光和近红外区域,其峰值响应波长通常在800~1100纳米之间。
硅光电池对不同波长的光具有不同的响应度,这主要取决于硅材料的吸收系数和光谱响应特性。
光电流和光电压:当硅光电池受到光照时,会产生光生电流和光生电压。
光电流的大小与光照强度成正比,而光电压则与光照强度的对数成正比。
这一特性使得硅光电池在光照变化时能够保持相对稳定的输出电压。
温度特性:硅光电池的输出电压和电流会随着温度的升高而降低。
这是因为温度升高会导致硅材料的禁带宽度减小,从而减小了光生电压。
因此,硅光电池通常需要配备温度补偿电路以维持稳定的输出。
量子效率:量子效率是指硅光电池将入射光子转换为电子-空穴对的效率。
二维材料在光电器件中的应用研究引言:随着科技的不断发展,二维材料作为近年来研究的热点之一,其在光电器件中的应用潜力越来越受到重视。
本文将讨论二维材料在光电器件中的应用研究,并探讨其对光电器件性能的影响。
一、二维材料的特性及优势二维材料是一种仅有单层厚度的材料,如石墨烯、二硫化钼等。
相比传统的三维材料,二维材料具有很多独特的特性和优势。
首先,二维材料具有极高的比表面积,使得其在吸附气体和催化反应中具有很高的效率。
其次,二维材料具有优良的导电性和载流子迁移率,使得其在光电器件中可以实现高效率的电荷传输。
另外,二维材料还具有优异的光电响应、机械强度和热稳定性等特性。
二、光电器件中的二维材料应用1. 光电探测器二维材料在光电探测器中起到关键作用。
由于其优异的光电响应特性,二维材料可以实现高灵敏度和高速度的光电转换。
例如,石墨烯的独特电子结构使其对可见光和红外光有很好的吸收能力,可用于红外探测器和摄像头。
此外,二硫化钼等二维过渡金属硫化物材料也被广泛应用于光电探测器中。
2. 光传感器二维材料在光传感器中的应用也非常广泛。
由于其极高的比表面积和优良的光学特性,二维材料可以用于检测光的吸收、散射、荧光等过程。
例如,二维石墨烯氧化物材料可用于检测微弱光信号,而二硫化钼可以用于烟雾探测器。
3. 光电转换器二维材料在光电转换器中的应用是目前研究的热点之一。
光电转换器是将光能转化为电能的关键设备,在可再生能源领域具有重要作用。
二维材料的高载流子迁移率和长寿命使其成为理想的选择。
例如,二维钼酸盐材料可用于制备高效率的太阳能电池,而二硫化钼可以用于制备高效的光电转换器件。
三、二维材料应用研究中的挑战与发展方向在二维材料应用研究过程中,仍然存在一些挑战需要克服。
首先,二维材料的制备方法需要进一步优化,以提高制备的质量和可控性。
其次,二维材料在光电器件中的稳定性和可靠性需要加强研究,以确保器件的长期稳定运行。
同时,对二维材料的性能和特性也需要进一步深入研究和理解。
实验简介
传感器技术中很重要的一类称为光传感器。
光传感器通常是指紫外到红外波长范围的传感器,其类型可分为量子探测器和热探测器两类。
本实验将介绍常用的量子探测器或称光子探测器,它是利用材料的光电效应制作成的探测器,故也称为光电转换器。
其主要参数有响应度(灵敏度)、光谱响应范围、响应时间和可探测的最小辐射功率等。
光电转换器件主要是利用光电效应将光信号转换成电信号。
自光电效应发现至今,光电转换器件获得了突飞猛进的发展,目前各种光电转换器件已广泛地应用在各行各业。
常用的光电效应转换器件有光敏电阻、光电倍增器、光电池、PIN 管、CCD等。
光电倍增器是把微弱的输入转换为电子,并使电子获得倍增的电真空器件。
当光信号强度发生变化时,阴极发射的光电子数目相应变化,由于各倍增极的倍增因子基本上保持常数,所以阳极电流亦随光信号的变化而变化,此即光电倍增管的简单工作过程。
由此可见,光电倍增管的性能主要由光阴极、倍增极及极间电压决定。
光电阴极受强光照射后,由于发射电子的速率很高,光电阴极内部来不及重新补充电子,因此使光电倍增管的灵敏度下降。
如果入射光强度太高,导致器件内电流太大,以至于电阴极和倍增极因发射二分解,就会造成光电倍增管的永久性波坏。
因此,使用光电倍增管时,应避免强光直接入射。
光电倍增管一般用来测弱光信号。
光电池是把光能直接变成电能的器件,可作为能源器件使用,如卫星上使用的太阳能电池。
它也可作为光电子探测器件。
光电二极管有耗尽层光电二极管和雪崩光电二极管两种。
半导体pn结区附近成为耗尽层,该层的两侧是相对高的空间电荷区,而耗尽层内通常情况下并不存在电子和空穴。
只有当光照射pn结时才能使耗尽层内产生载流子(电子-空穴对),载流子被结内电场加速形成光电流。
利用该原理制成的光电二极管称为耗尽层光电二极管。
耗尽层光电二极管有pin层、pn层、金属-半导体型、异质型等
血崩光电二极管是利用二极管在高的反向偏压下发生血崩效应而制成的光电器件。
血崩光电二极管的倍增效应与外加电压有关。
血崩光电二极管具有
倍的电流增益,因此,它的灵敏度很高,并且相应速度快,常用于超高频的调制光和超短光脉冲的探测。
CCD(Charge Coupled Device)即电荷耦合器件,通过输入面上光电信号逐点的转换、储存和传输,在其输出端产生一时序信号。
随着科技的进步,CCD 技术日臻完善,已广泛用于安全防范、电视、工业、通信、远程教育、可视网络电话等领域。
本实验的目的是了解光电效应原理及光电转换器件的工作模式并测量光电转换器件的基本特性。
实验原理
⏹光电效应
●光电转换器件主要是利用物质的光电效应,即当物质在一定频率
的光的照射下,释放出光电子的现象。
当光照射金属、金属氧化
物或半导体材料的表面时,会被这些材料内的电子所吸收,如果
光子的能量足够大,吸收光子后的电子可挣脱原子的束缚而逸出
材料表面,这种电子称为光电子,这种现象称为光电子发射,又
称为外光电效应。
有些物质受到光照射时,其内部原子释放电子,
但电子仍留在物体内部,使物体的导电性增加,这种现象称为内
光电效应。
⏹光电导效应
●某些半导体材料在光的照射下,内部电子吸收光子后,挣脱原子
的束缚而形成自由电子,使其导电性能增加,电阻率下降,这种
半导体器件称为光敏电阻,这种现象称为光电导效应。
当光停止
辐照后,自由电子又被失去电子的原子所俘获,其电阻率恢复原
值。
利用光敏电阻的这种特性制成的光控开关在我们日常生活中
随处可见。
⏹二次电子发射效应
●当电子轰击某物体时,如果该电子的动能足够大,被轰击物体将
会有新的电子发射出来,该现象称为二次电子发射效应。
轰击物
体的电子称为一次电子,物体吸收一次电子后激励体内的电子到
高能态,这些高能电子的一部分向物体表面运动,到达表面时仍
具有足够的能量克服表面势垒而发射出来的电子称为二次电子。
⏹常用的光电转换器件主要有光敏电阻、光电倍增管、光电二极管等。
⏹光电二极管
●光电二极管是典型的光电效应探测器,具有量子噪声低、响应会、
使用方便等特点,广泛用于激光探测器。
图1.1.1-1是硅光电二极
管的工作原理。
外加反偏电压于结内电场方向一致,当pn结及其附近被光照射时,就会产生载流子(即电子-空穴对)。
结区内的电子-空穴对在势垒区电场的作用下,电子被拉向n区,空穴被拉向p区而形成光电流。
同时势垒区一侧一个扩散长度内的光生载流子先向势垒区扩散,然后在势垒区电场的作用下也参与导电。
当入设光强变化时,光生载流子的浓度及通过外回路的光电流也随之发生相应的变化。
这种变化在入射光强很大的动态范围内仍能保持线性关系。
–伏安特性
当没有光照射时,光电二极管相当于普通的二极管。
其伏安特性是
式中I为流过二极管的总电流,为反向饱和电流,e为电子电荷,k为玻尔兹曼常量,T为工作温度,V为加在二极管两端的电压。
如图1.1.1-2所示
对于外加正向电压,I随V指数增长,称为正向电流;当外加电压反向时,在反向击穿电压之内,反向饱和电流基本上是个常数。
对于硅光二极管来说,其伏安特性可表示为
式中是流过硅光电二极管的总电流,是反向光电流,S是电流灵敏度,P是入射光功率,因硅光二极管是反向偏压工作,故上式可简化为
硅光电二极管的伏安特性曲线相当于把普通二极管的伏安特性曲线向下平移。
其实际伏安曲线如图1.1.1-3所示。
在工作反偏压一定的情况下,从图1.1.1-3可以绘出与入射光强的关系曲线,如图1.1.1-4
所示。
从图中可以看出,在很大的动态范围内,它们基本上是线性关系。
因此光电二极管不像光电倍增管那样容易损坏。
●光电二极管的频率响应、峰值相应、时间响应:光电二极管具有
频率响应宽、灵敏度高、时间响应快等特点,是一种常用的光电
探测器件。
光电二极管的光谱响应主要由构成pn结的材料决定。
图1.1.1-5是硅光电二极管的光谱响应曲线。
●量子效率:光电探测器吸收光子产生光电子,光电子形成光电流。
因此,光电流I与每秒入射的光子数,即光功率P成正比。
根据
统计光学理论,光电流与入射光功率的关系为
式中I为光电流,P为光功率,是光电转换因子,e为电子电荷,h为普朗克常量,v为入射光频率,为量子效率。
从上式可知。
实验内容
⏹测量光电二极管的频谱曲线、峰值响应频率
●如图1.1.1-6所示,在暗箱里,强度较高的白光光源通过滤光片
后入射到光电二极管上,光电二极管的线路图如图1.1.1-7所示。
利用示波器或电压表观察、测量不同波长的光(用不同颜色的滤
光片获得)照射在pin管上所获得的电压。
绘出波长-电压及
图,通过曲线向找到峰值响应频率,曲线向两边延伸,
确定截至波长。
●能量计是一种灵敏度较高的测量激光输出能量的仪器,使用中应
注意适当的挡位,以免过高能量损坏仪器。
存贮示波器内含微处
理器,可将测得的波形经机内RAM/ROM存贮起来,获得静态显
示,便于观察、测量、拍照。
⏹按图1.1.1-7的接线,用已确定对应于峰值波长的滤光片,加一定的反
偏电压,改变入射光强(用可变光阑实现),测量光电流与光强的关系,绘出其关系图,观察二者之间的关系。
⏹利用上述装置测量光敏电阻的长波极限以及峰值响应波长核频谱曲线。
光电二极管的灵敏度高,应避免强光入射时损坏器件。
⏹自己设计一套电路装置,测量光电二极管的量子效率。
思考题
⏹利用光敏电阻的特性,设计一光控开关电路。
