雕刻机培训大纲一、文泰雕刻软件路径的生成A:二维雕刻路径的生成1: 阴刻、阳刻2: 雕刻深度3: 雕刻方式4: 选择刀具5: 二次加工方式B:三维路径的生成1: 阴刻、阳刻2: 雕刻深度3: 选择刀具C:割的路径生成1: 轮廓线输出方式2: 选择刀具3: 雕刻深度4: 勾边方向二、刀具管理1：刀具的分类2：参数的设置3：添加刀具三、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度四、维宏系统(NcStudio)的操作步骤1：开机复位2：卸载、载入雕刻文件3：仿真、取消仿真4：定加工原点5：放慢速度、打开并调整主轴速度、开始加工6：调整加工速度7：加工完毕一、文泰雕刻软件路径的生成A:二维雕刻路径的生成选择所要生成路径的部分单击41：阴刻、阳刻阴刻的效果---在图形的内部雕刻上图为实际阳刻效果下图为阴刻做出的阳刻效果阳刻的效果---在图形的外部进行加工阳刻的方法：对所要加工的物体加一个封闭的外框，然后将两者组合在一起2D中仍然选择阴刻。
做出来就是阳刻的效果。
2：雕刻深度刻胸牌全部为0.1MM，3：雕刻方式水平铣底勾边4：刀具库平底尖刀5:二次加工方式此项与雕刻方式互相结合使用，但要注意：此相的刀具库选择的时候，刀具必须与雕刻方式中的刀具是同一把刀！B:三维路径的生成1:阴刻 全部为阴刻 2:雕刻深度 材料厚度的1/23:选择刀具 中心尖刀C:割的路径生成1:轮廓线输出方式图中带箭头的线条为刀具中心线移动的路径, 2:选择刀具 直刀3:雕刻深度割字的情况下可以设雕刻深度为零，机器对刀（Z 轴）以台面为基准点，进行切割 （此方法不易损伤台面） 4:勾边方向当选内轮廓和外轮廓的时候可以选择勾边方向。
其中切割芙蓉板、PVC 板时选择顺时针方向，亚克力板选择逆时针方向。
二、刀具管理1：刀具的分类中心尖刀平底尖刀直刀（铸刀）用途：中心尖刀：3D平底尖刀：2D（加工双色板，雕刻牌类）直刀：切割2：参数的设置尖刀：有W1，H1，A三个参数其中W1为带纫部分直径 A为半角角度平底尖刀：有W1，W2，H1，A四个参数其中 W2为刀尖宽度 W1，A同上直刀：有W1，H1两个参数其中H1为刀刃高度 W1同上3：添加刀具参数填写好以后单击增加刀具即可添加一个新的刀具（参数有不明确的可以直接用标尺量取）选择相应的刀具以后单击确定即可三、雕刻路径的保存1: 代码格式代码格式选择标准G代码2: 保存路径单击查找选择好保存路径，起个文件名称3: 保存类型将保存类型设置为G-Code Files(*.nc)4: 抬刀高度根据情况而定，其中抬刀高度越高，加工速度也就越慢保存完毕后即可进入雕刻机的操作环节了，设计部分请参看文泰帮助文件即可。
文泰雕刻软件实用手册文泰雕刻软件实用手册雕刻机培训手册1. 文泰雕刻软件的安装及设置2. DSP手柄驱动程序的安装3. 如何启动手柄“下载应用程序ZHBUSBConnect”4. 文泰雕刻软件的电子文档及常用快捷键5. 雕刻刀具的识别、用途及其建立6. 背雕水晶牌的制作7. 一个完整的雕刻操作过程8. 常用雕刻材料的加工方法9. 拼板的雕刻方法10. 关于切割时如何保护工作台面的解决方法11. DSP手柄刷新及升级操作说明12. 如何查找上次加工原点13. 雕刻机的日常维护（关于更深入的DSP手柄及其相关的软件操作请参考随机的说明书）文泰雕刻软件的安装及设置1、文泰雕刻软件的安装首先将随机软件光碟插入电脑光驱，进入光盘后，找到“文泰雕刻2004版”文件夹，双击打开该文件夹。
双击带电脑图标的“Setup”安装文件，软件默认安装语言为“简体中文”，单击“确定”启动安装程序；单击“下一步”，单击“是（Y）”弹出“选择目标位置”窗口，若直接单击“下一步”软件默认安装在C 盘根下，根据实际情况，我们建议最好更不要装在C盘下,请先单击旁边的“浏览”，将安装路径改为“D：/Artcut6”，即将雕刻软件安装在D盘的“artcut 6”文件夹中(当然,你可根据实际把软件装入E盘……)，单击“确定”返回，再单击“下一步”弹出“设置类型”窗口，这时请选择“最大安装”选项，单击“下一步”；再次单击“下一步”，开始软件安装进程，当进度条显示100％后，软件安装完成。
2、文泰雕刻软件的设置为了能使雕刻工作顺利进行，启动“文泰雕刻软件”后还必须进行一些必要的设置。
㈠雕刻刀具的识别、刀具库的建立。
请参考后面相关内容。
㈡单击“割”弹出“割字”窗口，确定它们被正确设置如下：刀具补偿三维路径㈢单击“G”图标（在“雕”的右边）弹出“将雕刻结果保成文本文件”窗口（我们以后在文泰中算好的雕刻路径文件将通过此项输出到DSP控制软件）①“配置文件列表”中选择：标准G代码②抬刀距离：根据雕刻材料、切割方式而定，后面有论述。
（培训系统）雕琢机操作培训手册雕琢机操作培训手册1.文泰雕琢软件的安装及设置手柄驱动程序的安装3.怎样启着手柄“下载应用程序ZHBUSBConnect”4.文泰雕琢软件的电子文档及常用快捷键5.雕琢刀具的辨别、用途及其成立6.背雕水晶牌的制作7.壹个完好的雕琢操作过程8.常用雕琢资料的加工方法9.拼板的雕琢方法对于切割时怎样保护工作台面的解决方法手柄刷新及升级操作说明怎样查找上一次加工原点雕琢机的平时保护（对于更深入的DSP手柄及其关系的软件操作请参照随机的说明书）文泰雕琢软件的安装及设置、文泰雕琢软件的安装第一将随机软件光碟插入电脑光驱，进入光盘后，找到“文泰雕琢2004 版”文件夹，双击翻开该文件夹。
双击带电脑图标的“Setup ”安装文件，软件默认安装语言为“简体中文”，单击“确立”启动安装程序；单击“下壹步”，单击“是（Y）”弹出“选择目标地点”窗口，若直接单击“下壹步”软件默认安装于C盘根下，依据实质状况，我们建议最好更不要装于C盘下,请先单击旁边的“阅读”，将安装路径改为“D：/Artcut6 ”，马上雕琢D软盘件的安装于“artcut6”文件中(自然,你可依据把件装入E⋯⋯ )，“确立”返回，再“下壹步”出“置型”窗口，“最大安装”，“下壹步”；再次“下壹步”，开始件安装程，当度条示100％后，件安装达成。
、文泰雕琢件的置了能使雕琢工作利行，启“文泰雕琢件”后仍必行壹些必需的置。
㈠雕琢刀具的、刀具的成立。
参照后边关内容。
㈡“割”出“割字”窗口，确立它被正确置以下：刀具三路径㈢“G”（于“雕”的右）出“将雕琢果保成文本文件”窗口（我此后于文泰中算好的雕琢路径文件将通此出到DSP控制件）①“配置文件列表”中：准G 代②抬刀距离：依据雕琢资料、切割方式而定，后边有述。
③“置”，再“配置原点和坐”，内容置以下：原点地点：1水平方向：XZ向下：DSP手柄程序的安装于安装手柄程序从前，先将随机光碟中的“盛情宇DSP操作系”文件拷入D 中，再用随机配的USB把和DSP手柄接起来。
激光雕刻机使用说明本公司不承担由于使用本手册或本产品不当，所造成直接的、间接的、附带的或相应产生的损失或责任。
本手册的信息资料仅供参考。
由于改进设计和功能等原因，本公司保留到本资料的最终解释权。
内容如有更改，恕不另行通知。
注意：运动中的机器有危险！使用者有责任在机器中设计有效的出错处理和安全保护机制。
本类激光切割机为GB4类激光产品，使用时请注意激光辐射，避免眼或皮肤受到直射或散射辐射的照射概述本说明适用于巧匠激光雕刻机QJ6040,QJ6090，以及QJ1280,QJ1410等机型。
工作环境通风良好，环境卫生，尘埃少；储存空间温度：0-50°；工作空间温度：5-40°；工作空间相对湿度：30％-90％无结露。
供电及接地供电要求激光雕刻机使用AC220V/50HZ交流电，如果当地电压不稳，请自行加装稳压器，以保证激光雕刻机的正常使用。
插拔电源时请先将激光雕刻机的电源开关关闭；接地要求激光雕刻机外壳接地必须安全可靠，良好的接地可以消除机器上产生的静电；并且降低干扰；机器的电源要与电脑电源使用同一个插排。
为了防止电器设备因漏电、过压、绝缘等原因造成的触电或火灾事故，请您将电控可靠接地。
接地电阻要小于100欧姆，导线长度在20米以内，导线横截面积大于1.0平方毫米注意事项非工作时注意事项请不要由非专业人员对电气系统进行维修和调试，这将会降低设备的安全性能，扩大故障，甚至造成人员的伤害和财产损失。
请不要在控制箱周围堆放杂物，并在使用过程中，定期清除控制箱表面和过滤网的灰尘，以保持系统的良好通风，利于散热。
未经授权，请勿擅自改动产品，由此而引起的后果本公司不负任何责任！警告确有必要需打开机箱盖板时，必须在切断电源5分钟后并在专业人员指导下，才允许接触电控箱内的部件！禁止机器在工作时，禁止接触任何运动部件或打开控制设备，否则可能造成人员伤害或导致机器不能正常工作！禁止电器设备在潮湿、粉尘、腐蚀性气体、易燃易爆气体场所工作，否则可能造成触电或火灾！激光雕刻机使用时注意事项：加工文件编排完毕后即可选择加工，并使用软件高速加工速度、加工强度及加工精度。
一、课程基本信息课程名称：雕刻实操技能培训适用对象：中级雕刻爱好者、艺术院校学生、雕刻行业从业者课时安排： 4课时教学目标：1. 熟悉雕刻工具的使用方法及保养知识。
2. 掌握基本的雕刻技巧和构图方法。
3. 能够独立完成简单的雕刻作品。
二、实操准备（一）培训地点：雕刻实训室（二）实操设备、工量具、材料：1. 雕刻机：数控雕刻机、手工雕刻机2. 工量具：雕刻刀、锯、锉、钻、凿等3. 材料：木料、石料、塑料等雕刻材料（三）培训相关资料：1. 雕刻工具使用说明书2. 雕刻技法教程3. 雕刻作品欣赏三、实操教学过程设计第一课时（一）理论讲解1. 雕刻工具的种类、特点及使用方法2. 雕刻材料的种类、特性及适用范围3. 雕刻的基本技法：切割、雕刻、打磨等（二）实操演示1. 雕刻机的基本操作2. 雕刻刀的使用技巧3. 简单雕刻作品的制作过程（三）学生练习1. 学生分组进行雕刻刀的使用练习2. 教师巡回指导，纠正学生操作中的错误第二课时（一）理论讲解1. 雕刻构图的方法及注意事项2. 雕刻作品的创新与表现手法（二）实操演示1. 雕刻构图实例演示2. 创新雕刻作品制作过程（三）学生练习1. 学生根据所学知识进行构图设计2. 教师指导学生进行雕刻作品的制作第三课时（一）理论讲解1. 雕刻作品的打磨、抛光技巧2. 雕刻作品的保养与维护（二）实操演示1. 雕刻作品的打磨、抛光过程2. 雕刻作品的保养与维护方法（三）学生练习1. 学生对已完成的雕刻作品进行打磨、抛光2. 教师指导学生进行作品的保养与维护第四课时（一）理论讲解1. 雕刻行业的现状与发展趋势2. 雕刻作品的鉴赏与评价（二）实操演示1. 雕刻作品的鉴赏与评价实例2. 学生优秀作品的展示与交流（三）总结与反馈1. 教师对学生的实操过程进行总结与评价2. 学生反馈学习心得与建议四、教学评价（一）过程评价：1. 学生实操过程中的操作规范性2. 学生对雕刻工具和材料的熟悉程度3. 学生对雕刻技法的掌握程度（二）结果评价：1. 学生完成的雕刻作品质量2. 学生对雕刻知识的掌握程度3. 学生对雕刻行业的了解程度五、课后作业1. 撰写一篇关于雕刻工艺的学习心得。
数控广告雕刻机基础培训手册一、教学内容本节课我们将学习数控广告雕刻机的基础知识。
教材的章节包括：数控广告雕刻机概述、数控广告雕刻机的结构与工作原理、数控广告雕刻机的操作与维护。
具体内容如下：1. 数控广告雕刻机概述：介绍数控广告雕刻机的定义、特点、应用范围和发展趋势。
2. 数控广告雕刻机的结构与工作原理：介绍数控广告雕刻机的硬件系统和软件系统，以及其工作原理。
3. 数控广告雕刻机的操作与维护：介绍数控广告雕刻机的操作步骤，以及日常维护和故障处理方法。
二、教学目标1. 了解数控广告雕刻机的定义、特点、应用范围和发展趋势。
2. 掌握数控广告雕刻机的硬件系统和软件系统，以及其工作原理。
3. 学会数控广告雕刻机的操作步骤，以及日常维护和故障处理方法。
三、教学难点与重点重点：数控广告雕刻机的硬件系统和软件系统，以及其工作原理。
难点：数控广告雕刻机的操作步骤，以及日常维护和故障处理方法。
四、教具与学具准备教具：数控广告雕刻机一台，操作手册一本。
学具：笔记本电脑，打印机，彩色打印纸。
五、教学过程1. 实践情景引入：展示一些广告雕刻机的实际应用案例，让学生了解广告雕刻机的作用和重要性。
2. 教材内容讲解：讲解数控广告雕刻机概述、数控广告雕刻机的结构与工作原理、数控广告雕刻机的操作与维护。
3. 例题讲解：通过实际操作，讲解数控广告雕刻机的操作步骤，以及如何进行日常维护和故障处理。
4. 随堂练习：让学生分组进行实际操作，练习数控广告雕刻机的操作步骤，以及日常维护和故障处理。
5. 板书设计：将数控广告雕刻机的操作步骤，以及日常维护和故障处理方法进行板书设计，方便学生理解和记忆。
6. 作业设计：题目一：简述数控广告雕刻机的定义、特点、应用范围和发展趋势。
答案：数控广告雕刻机是一种利用数控技术进行广告雕刻的设备，具有自动化程度高、精度高、速度快等特点。
广泛应用于广告制作、装饰装潢、工艺礼品等行业。
随着数控技术的不断发展，数控广告雕刻机的发展趋势是更加智能化、自动化。
雕刻机入门培训——技术部培训内容●设备工作原理及用途●设备主要结构及附件●雕刻机分类●总结第一章第一章 设备工作原理及用途•设备工作原理•设备应用行业及加工材料•设备在同行业中的优势第一章第一节 设备雕刻工作原理设备概述雕刻机上的高速旋转雕刻头，通过按加工材质配置的刀具，对固定于主机工作台上的加工资料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。
家居装饰大面积板材平面雕刻、实木、板式家具雕刻、实木艺术壁画、实木门、橱柜门雕刻。
木制品行业：缝纫机台面、电器柜台面、体育用品器材。
乐器行业：可雕刻乐器三维曲面，外形切割。
加工材料以木材为主。
广告行业主要应用于模型、广告标牌和文字标志的制作，这些业务在雕刻工艺上相对简单，切割各类标牌、座标牌、胸牌、字模、字型，各类标志、商标等材料。
材料比较多样，包括亚克力，双色板，硬聚氨酯等。
第二节 设备应用行业设备概述石材行业：大理石、花岗岩、墓牌等材质第三节 同行业中的优势设备概述1、设备操作方便，简单易学。
配备专业软件，实现设计、拆单、作业三合一。
2、自动化程度高，可实现自动上下料，大大节省了人力。
3、雕刻精度高。
采用国际领先的传动系统，控制系统，主轴，保证加工精度。
第二章第二章 设备主要结构及附件•设备主要结构•设备重要部件•设备主要配件第二章第一节 设备主要结构结构部件主轴控制柜床身主轴王建南主轴意大利HSD主轴电机安川电机及驱动器雷塞电机及驱动器控制系统维宏板卡DSP手柄及板卡新代控制系统维宏板卡DSP手柄及板卡产生真空，用于真空吸附切割材料，保证定位精度用于吸附设备作业时产生的粉尘碎屑刀具刀夹刀柄呆扳手第二章第二节 设备主要配件结构部件勾扳手第三章第三章 雕刻机分类•开料机•普通雕刻机主要是把一张板开成不同规格的尺寸，是定制板式家具开料、打孔、铣槽的专用设备，有真空吸附台面、辅助上料辊轮，推料装置，上料装置，可实现自动上下料。
超星雕刻机培训教材(doc 11页)超星雕刻机培训资料昆明华星电脑公司文泰雕刻软件的安装及参数设置（仅限超星雕刻机）一：文泰雕刻软件的安装l:把安装光碟放入光驱，等一二分钟会自动跳出选择设置语言对话框，请选择简体中文选项，再点击确定。
2:出现安装文泰雕刻画面时，点击下一步会出现软件许可证协议对话框，这时点击是。
当出现选择目标位置对话框时，把目标文件夹改成的D:\artcut6（或其它路径），这时会出现设置类型对话框，请选择最大安装，再点击下一步安装软件。
等待到100%安装完毕后，再点击完成就行了。
二：文泰雕刻软件的参数设置l：打开文泰雕刻软件，点击菜单栏中的保存雕刻路径按钮，这时会出现将雕刻结果存成文本文件对话框，将配置文件列表选项改成标准G代码，再点击此对话框右上角的设置按钮，这时会出现输出配置文件设置对话框，将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式，其它不改。
再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正，其它不改。
最后点击确定就行了。
2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后，雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀，那就把此选项改成负。
超星雕刻机控制系统的安装及参数设置一：超星雕刻机控制系统的安装l:把安装光碟放入光驱，打开我的电脑，再打开光驱文件，打开NCSTUDIO控制系统V5.4.49 中文 Setup。
双击Setup，安装就开始了。
点击下一步，再点浏览，将目的文件夹改为D:\NCSTUDIO控制系统 V5.4.44（或其它路径）。
一直点击下一步。
点击立即重起计算机。
2等电脑重起后系统就发现新硬件并要求装驱动。
选是，仅这一次，点击下一步，选自动安装，等驱动装完了点击完成就可以了。
二：超星雕刻机控制系统的设置1：打开桌面上的NCSTUDIO运动控制系统，进入NCSTUDIO控制系统的界面，打开参文件输入二维PLT加工深度 2毫米抬刀高度 5 毫米PLT单位每毫米 40√□Z轴反向二：厂商参数：（密码：ncstudio）工作台行程（不同机器型号标准的参数表）（单位：毫米）机型CX-6090 CX-1212 CX-1218 CX-1224 机型CX-6090 CX-1212 CX-1218 CX-1224 起点（机械）坐标终点（机械）坐标X方向0 0 0 0 X方向600 1200 1200 1200Y方向0 0 0 0 Y方向900 1200 1800 2400Z方向-70 -70 -70 -70 Z方向0 0 0 0 实际参数：起点（机械）坐标：X Y Z 终点（机械）坐标：X Y Z 对刀块对刀块厚度为10 毫米电机参数（不同机器型号的标准参数表）（单位：毫米/脉冲）机型CX-6090 CX-1212 CX-1218 CX-1224X轴0.003125 0.003125 0.003125 0.003125Y轴0.003125 0.00625 0.00625 0.00625Z轴0.003125 0.003125 0.003125 0.003125 实际参数：X轴 Y轴 Z轴起跳速度 300 毫米/分钟Z轴下刀速度 800—1500 毫米/分钟（一般为800）加速度设定单轴加速度为 300 毫米/秒设定弯道加速度为 300 毫米/秒主轴参数主轴最高转速为 24000转/每分主轴启动（停止）时间为 5000—20000毫秒（一般为20000）文泰雕刻软件刀具参数的设置一：点击菜单中的2D选项会出现二维雕刻方式对话框，再点击刀具库选项，分别选中心尖刀、平底尖刀、直刀、球面刀并把里面现有的刀具全部除掉。
一、雕刻机工作原理雕刻机由计算机，雕刻机控制器，雕刻机主机三部分组成。
工作原理：是通过计算机内配置的专用雕刻软件进行设计和排版，并由计算机把设计与排版的信息自动传送至雕刻机控制器中，再由控制器把这些信息转化成能驱动步进电机或伺服电机的带有功率的信号(脉冲串)，控制雕刻机主机生成X,Y,Z三轴的雕刻走刀路基径。
同时，雕刻机上的高速旋转雕刻头，通过按加工材质配置的刀具，对固定于主机工作台上的加工材料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。
二、雕刻机分类：1、木工雕刻机（主推产品）传动方式---齿条。
X，y轴齿条传动（y轴双电机）2、广告雕刻机：传动方式----丝杠。
XYZ三轴丝杆传动（Y轴单电机）3、石材雕刻机：传动方式---齿条。
XY齿条，z丝杠备注：设备也可根据客户的要求来定制机器，例如：多加机头（工作方式分联动和独立），雕刻尺寸，是否加旋转轴，龙门加高等。
三、雕刻机应用行业1、家居装饰：大面积板材平面雕刻、实木、板式家具雕刻、实木艺术壁画、实木门、橱柜门雕刻。
木制品行业：缝纫机台面、电器柜台面、体育用品器材。
乐器行业：可雕刻乐器三维曲面，外形切割2、广告行业：主要应用于模型、广告标牌和文字标志的制作，这些业务在雕刻工艺上相对简单，切割各类标牌、座标牌、胸牌、字模、字型，各类标志、商标等材料3、石材行业：大理石、花岗岩、墓牌等材质。
四、雕刻机构造组成：床身机构，主轴电机，传动方式，控制系统，驱动器，步进/伺服电机，导轨，变频器，泵，吸尘装置等1、床身：厚壁方管无缝焊接，床身经过失效处理，消除内应力，增加了稳定性。
市场上还有铸铁床身，台面铸造的，这个造价稍高横梁：分钢横梁和铝横梁，铝合金横梁（外观漂亮）2、主轴：一般广告机的主轴在1.5Kw-3kw间，木工机在3kw-4.5kw.工业型更大。
分类一种是国产，一种是意大利HSD主轴。
主轴电机是电脑雕刻机的重要组成部件，其性能对电脑雕刻机整机的性能至关重要：主轴品牌：常州顺通，靖江星辰，星轮（目前雕刻机行业称国内最好，名气较大）荣华（价位较高），都是水冷主轴，转速24000转，HSD（风冷主轴，转速18000）主轴功率：800W.1.5KW，2.2 KW，3 KW，4.5 KW.5.5 KW，根据加工工件来选择适合功率的主轴小细节需了解：精细加工主轴的特点是低噪音、高转速、高度，适合加工特别精细的工件，如印章、铭牌、胸牌礼品等。
精雕机编程培训教程•精雕机编程基础•图形绘制与编辑•刀具路径生成与优化目录•程序调试与仿真验证•精雕机操作实践•故障诊断与维护保养精雕机编程基础精雕机定义及分类工作原理精雕机结构030201精雕机概述与工作原理编程软件介绍及安装编程软件概述软件安装步骤软件界面介绍基本操作界面与功能01020304文件操作视图操作图层管理基本绘图命令图形绘制与编辑图形绘制工具使用掌握基本绘图工具学习使用直线、圆弧、多边形等基本绘图工具，理解工具参数设置和调整方法。
高级绘图工具应用熟悉样条曲线、椭圆、文字等高级绘图工具的使用，提升图形绘制能力。
图层管理了解图层概念，学习创建、编辑和管理图层，实现图形的分层管理和编辑。
图形编辑技巧与方法对象特性编辑选择与修改对象熟悉对象颜色、线型、线宽等特性的编辑方法，提升图形表现效果。
复制与粘贴对象绘制步骤详解分步讲解复杂图形的绘制过程，包括基本图形绘制、高级工具应用、图层管理等关键步骤。
案例介绍了解复杂图形的特点和绘制要求，明确案例的学习目标和重点。
技巧与注意事项分享复杂图形绘制的经验和技巧，提醒学员注意容易出现的问题和解决方法。
案例分析：复杂图形绘制刀具路径生成与优化刀具类型及选择策略常见刀具类型刀具选择原则刀具参数设置刀具路径生成方法等高线法适用于曲面加工，通过生成等高线刀具路径实现逐层切削投影法将三维模型投影到二维平面上，生成二维刀具路径，适用于较简单的零件加工参数线法根据曲面参数方程生成刀具路径，适用于复杂曲面加工刀具路径优化技巧合理规划切削顺序，减少刀具空行程，提高加工效率通过精确计算和优化路径，避免对已加工区域的重复切削优化切削参数和路径，保持切削过程平稳，减少机床振动和刀具磨损根据机床刚性、功率等性能，合理设置切削参数和路径，确保加工质量和效率减少空行程避免重复切削保持切削平稳考虑机床性能程序调试与仿真验证程序调试步骤检查程序语法和逻辑错误单步执行程序，观察变量和寄存器变化01020304仿真软件介绍仿真软件可以模拟精雕机的加工过程，验证程序的正确性常见仿真软件有Vericut、NCSim等仿真验证步骤导入精雕机模型和加工程序设置仿真参数，如切削力、切削速度等仿真验证方法介绍仿真验证的优势问题描述加工过程中出现过切现象，导致零件报废案例二解决方案利用仿真软件对设备模型和加工程序进行综合分析，发现设备结构设计中存在缺陷，优化后重新制造，最终满足精度要求案例一某型号精雕机加工复杂曲面零件解决方案问题描述新型号设备在加工测试件时精度不达标010203040506案例分析：程序调试与仿真验证实例精雕机操作实践开机前检查选择合适的刀具设定加工参数编程与调试精雕机基本操作规范加工过程中的注意事项安全操作01观察加工状态02定期维护031 2 3实例一实例二实例三案例分析：精雕机加工实例展示故障诊断与维护保养常见故障类型及原因分析电气故障机械故障液压/气动故障数控系统故障故障诊断方法与技巧观察法听觉法触觉法仪器检测法维护保养建议及周期安排定期保养日常保养预防性维护特殊保养针对设备出现的特定问题或故障，进行专门的维护和修复工作。
基础培训教程•玉石雕刻机概述•精雕数控系统介绍•玉石雕刻机结构与工作原理•精雕数控编程基础目录•实际操作演练与案例分析•玉石雕刻工艺与技巧•总结与展望玉石雕刻机概述玉石雕刻机定义与分类定义分类用于加工各种玉石、翡翠等饰品，如吊坠、手镯、把件等。
可用于雕刻各种精美的艺术品，如摆件、挂件等。
可用于加工各种材质的印章，如玉石印章、金属印章等。
还可应用于模具制造、建筑模型制作等领域。
玉石加工艺术品制作印章制作其他领域01020304高精度化自动化与智能化多功能化绿色环保精雕数控系统介绍数控装置伺服系统反馈系统辅助装置精雕数控系统组成使用专业编程软件或手动编程方式，将加工图形转换为精雕数控系统能识加工编程伺服系统根据实时运动指令驱动雕刻伺服驱动将编好的加工程序通过数据线或网络传输到精雕数控系统中。
程序传输程序解析根据解析出的运动信息，精雕数控系统进行插补运算，生成各轴的实时运插补运算0201030405精雕数控系统工作原理文件管理操作界面参数设置故障诊断图形显示精雕数控系统操作界面及功能玉石雕刻机结构与工作原理进给系统由伺服电机、滚珠丝杠、直线导轨等组成，实现雕刻机在X 、Y 、Z 三个方向上的精确运动。
机床床身承载和固定各部件的基础结构，保证机床的刚性和稳定性。
主轴系统包括主轴电机、主轴轴承、夹持装置等，用于驱动雕刻刀具进行高速旋转。
控制系统包括数控系统、电气控制柜、操作面板等，用于控制机床的各项动作和加工参数。
辅助装置如冷却液系统、排屑装置、照明设备等，提高机床的加工效率和操作便利性。
玉石雕刻机主要结构部件玉石雕刻机工作原理及流程工作原理工作流程玉石雕刻机维护保养及故障排除维护保养定期对机床进行清洁、润滑、紧固等保养工作，保持机床的良好状态。
同时，要定期检查和更换磨损严重的部件，如轴承、导轨等。
故障排除当机床出现故障时，首先要根据故障现象进行初步判断，然后查阅相关资料或咨询专业人士进行故障排除。
常见的故障包括电气故障、机械故障、液压故障等，需要根据具体情况进行维修和处理。
雕刻机培训手册

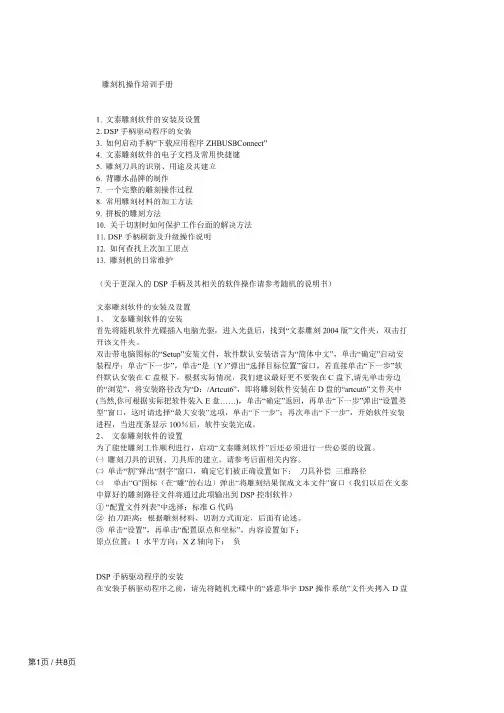

雕刻机培训手册
1. 文泰雕刻软件的安装及设置
2. DSP手柄驱动程序的安装
3. 如何启动手柄”下载应用程序ZHBUSBConnect”
4. 文泰雕刻软件的电子文档及常见快捷键
5. 雕刻刀具的识别、用途及其建立
6. 背雕水晶牌的制作
7. 一个完整的雕刻操作过程
8. 常见雕刻材料的加工方法
9. 拼板的雕刻方法
10. 关于切割时如何保护工作台面的解决方法
11. DSP手柄刷新及升级操作说明
12. 如何查找上次加工原点
13. 雕刻机的日常维护
( 关于更深入的DSP手柄及其相关的软件操作请参考随机的说明书)
文泰雕刻软件的安装及设置
1、文泰雕刻软件的安装
首先将随机软件光碟插入电脑光驱, 进入光盘后, 找到”文泰雕刻”文件夹, 双击打开该文件夹。
双击带电脑图标的”Setup”安装文件, 软件默认安装语言为”简体中文”, 单击”确定”启动安装程序; 单击”下一步”, 单击”是
( Y) ”弹出”选择目标位置”窗口, 若直接单击”下一步”软件默认安装在C盘根下, 根据实际情况, 我们建议最好更不要装在C盘下,请先单击旁边的”浏览”, 将安装路径改为”D: /Artcut6”, 即将雕刻软件安装在D盘的”artcut6”文件夹中(当然,你可根据实际把软件装入E盘……), 单击”确定”返回, 再单击”下一步”弹出”设置类型”窗口, 这时请选择”最大安装”选项, 单击”下一步”; 再次单击”下一步”, 开始软件安装进程, 当进度条显示100％后, 软件安装完成。
2、文泰雕刻软件的设置
为了能使雕刻工作顺利进行, 启动”文泰雕刻软件”后还必须进行一些必要的设置。
㈠雕刻刀具的识别、刀具库的建立。
请参考后面相关内容。
㈡单击”割”弹出”割字”窗口, 确定它们被正确设置如下: 刀具补偿三维路径
㈢单击”G”图标( 在”雕”的右边) 弹出”将雕刻结果保成文本文件”窗口( 我们以后在文泰中算好的雕刻路径文件将经过此项输出到DSP控制软件)
①”配置文件列表”中选择: 标准G代码
②抬刀距离: 根据雕刻材料、切割方式而定, 后面有论述。
③单击”设置”, 再单击”配置原点和坐标”, 内容设置如下:
原点位置: 1 水平方向: X Z轴向下: 负
DSP手柄驱动程序的安装
在安装手柄驱动程序之前, 请先将随机光碟中的”盛意华宇DSP 操作系统”文件夹拷入D盘中, 再用随机配的USB传输线把电脑和DSP手柄连接起来。
这时系统会提示”发现新的硬件”并弹出”找到新的硬件向导”窗口, 单击并选中”否, 暂时不”, 单击”下一步”, 单击并选中”从列表或指定位置安装( 高级) ”, 单击”下一步”, 选中”在搜索中包括这个位置”, 再单击边上的”浏览”, 找到刚拷贝到D盘中的该文件夹下的”手柄USB驱动”, 单击”确定”返回; 这时单击”下一步”, 再次单击”下一步”, 直至出现”完成”, 单击它结束整个USB手柄驱动的安装过程。
在没有安装此驱动程序或未连接手柄的情况下, 若直接启动下载应用程序”ZHBUSBConnect”, 系统会提示”没有打开下位机或者连接USB接口”, 单击”确定”, 又提示”建立空文档失败”。
确信没有任何误操作、且USB连线正常的情况下, 若依然提示以上错误信息, 请按以下步骤检查: ( 针对XP系统) 在WINDOWS桌面上, 鼠标右击”我的电脑”, 单击”属性”, 单击”硬件”, 单击”设备管理器”, 在弹出的设备窗口”通用串行总线控制器”项中会有1个带! 的USBCAM项目出现, 鼠标右击它, 再单击”更新驱动程序”, 以后的操作同上; 如还不行的话, 请换一个USB端口或用U盘来测试端口, 一般都能找到问题所在。
注意:①此处, 因手柄是受电脑控制的, 相对电脑来说它的级别要低些, 因此下位机其实指的就是USB手柄, 上位机指的是装在电脑里
的下载程序。
②重新安装WINDOWS操作系统后,此手柄驱动程序需按以上步骤重新安装一次。
如何启动手柄”下载应用程序ZHBUSBConnect”
1、如何知道所用DSP手柄的版本
将手柄与电脑连接, 稍后, 手柄的液晶屏幕上显示”是否回原点? ”, 为了查看手柄系统的版本号, 我们按一下 ( 手柄最下面一排右边数第二个键) , 屏幕显示出XYZ坐标系, 按键, 经过选择”显示版本”, 按屏幕上将显示”……( ZHBXXX) ”, 其中XXX就是版本号,譬如: ZHB162, 就说此手柄是162版本的。
( 关于各版本之间的切换, 请参考后面相关章节)
2、如何建立下载程序的桌面快捷方式
打开刚拷入D盘的”盛意华宇DSP操作系统”文件夹, 根据USB 手柄的版本选择相应的文件夹, 右击品字型图标的执行文件”ZHBUSBConnect”, 把光标移至”发送到”, 稍后, 单击”桌面快捷方式”, 将在桌面上建立一个该下载程序的启动文件。
连上DSP 手柄的情况下, 在桌面上双击该文件, 即可进入DSP控制程序。
文泰雕刻软件的电子文档及常见快捷键
启动文泰雕刻软件后, 单击软件顶部菜单栏的”帮助”菜单项, 单击”雕刻帮助”, 会弹出”文泰软件在线帮助”电子文档, 可重点关注”第三章文泰雕刻路径生成”下的各节、”第六章应用示例”下的各节, 我们工作中会使用到的像”图形变单线”、”雕。
