风力发电设备操作说明书一、引言感谢您选择使用我们的风力发电设备。
本操作说明书旨在为用户提供详细的设备操作指导，帮助用户正确、安全地操作风力发电设备，以提高发电效率并确保使用过程中的安全。
二、设备概述我们的风力发电设备采用现代化技术，通过利用风能将其转化为电力。
设备由以下几个主要部件组成：1. 风轮：负责捕捉风能并转化为机械能。
2. 发电机：将机械能转化为电能。
3. 控制系统：监测设备运行状态并确保设备的高效运转。
三、安全须知在操作风力发电设备之前，请务必阅读并理解以下安全须知：1. 请在设备正常运行状态下进行操作，确保设备处于关机状态后再进行维护和保养。
2. 在操作维护设备之前，请戴上个人防护装备，如手套、护目镜等，确保自身安全。
3. 请确保设备周围没有其他人或物体，确保操作区域的安全性。
4. 在操作设备时，请遵循严格的操作流程，并按照说明书中的步骤进行操作。
四、设备操作步骤1. 启动设备a) 确保发电设备与电网连接良好，无异常情况。
b) 打开设备总电源开关，并等待设备启动。
c) 监测设备运行状态，确保设备正常运行。
2. 监控设备运行a) 定期检查设备运行状态，关注机械部件是否存在异常磨损或松动。
b) 检查发电机的电气连接是否稳固。
c) 监测设备输出电压、频率等参数是否正常。
3. 停止设备a) 关闭设备总电源开关，切断电源供给。
b) 等待设备完全停止运行后，方可进行后续维护工作。
五、设备维护与保养为确保设备的正常运行和延长设备的使用寿命，请定期进行以下维护保养工作：1. 清洁设备：定期对设备进行清洁，清除积尘和杂物。
2. 润滑部件：对设备的润滑系统进行维护，确保各部件正常润滑。
3. 检查电气部件：定期检查电气连接是否稳固，排除异常情况。
4. 定期检查：定期请专业技术人员进行设备的检查和维护，确保设备处于最佳状态。
六、故障排除在设备使用过程中，可能会遇到一些故障情况。
以下是常见故障及其排除方法：1. 设备无法启动a) 检查电源连接是否正常。
Studies on the Screening Method of the Outliers of Wind Power inWind Power GenerationFeng GangElectric Power Dispatching Center State Grid ZhouShan Power Supply CompanyZhejiang, ChinaLiu YaoFaculty of Science Beijing Forestry UniversityBeijing, Chinae-mail:*****************Li HongjieFaculty of Science Beijing Forestry UniversityBeijing, Chinae-mail:******************Liu LihuaFaculty of Science Beijing Forestry UniversityBeijing, Chinae-mail:****************Fei JianpingElectric Power Dispatching Center State Grid ZhouShan Power Supply CompanyZhejiang, ChinaWang DongElectric Power Dispatching Center State Grid ZhouShan Power Supply CompanyZhejiang, ChinaYi LeiFaculty of Science Beijing Forestry University Beijing, Chinae-mail:***************Wang HongqingFaculty of Science Beijing Forestry UniversityBeijing, Chinae-mail:*******************Abstract—Through the analysis of wind power, reasonably adjusting the power is the key to stable operation of wind power generation. In this paper, first the wind power curve is studied on the basis of the least square method, so that the variation rules of wind power can be determined, and on the basis of a given reasonable threshold, the outliers and abnormal coefficient can be identified.secondly, we expand the data dimension and calculating the 15-day average of every time . Thus there is a new data set , and using the same method above can quickly locate the outliers existing range. Finally, time series iteration method is used to establish outliers identification model, and the points of wind power are found. Finally, the actual value on the abnormal point based on the outlier fitting model is estimated. Thus effective regulation of wind power can be achieved.Keywords-The least square method; time series iteration method; outlier identification;The outlier fitting model; MATLABI.I NTRODUCTIONThe development and utilization of wind energy began in the 1970's，Some developed countries, such as America and Western Europe had to find new energy to substitute fossil energy under the pressure of oil crisis. They began to build wind farms and grid generation from 1980's, and then the wind energy became a new power energy. From the middle of 1980's, the wind power technology has made rapid development in the world. Wind power can not only reduce emissions of the main greenhouse gas, but also meet the growing global demand for energy[1].The running data of wind farm is collected through the SCADA system. It may be interfered during the data collection, transmission or conversion, and because of the scheduling mechanism control, maintenance and other factors will also result in abnormal actual power of wind farm. Due to scheduling instruction, fan operation and other auxiliary information is difficult to obtain, the abnormal data cannot be effectively screened. Thus, choosing suitable methods and effectively eliminating the outliers in the data can make the wind power play to the best effect.At present, research on the accuracy of wind power system data is roughly divided into two kinds:(1)a data validation method based on Neural Network[2],using parameter prediction model predict parameters; But theInternational Conference on Logistics Engineering, Management and Computer Science (LEMCS 2014)neural network method always turns the feature of problems to digital, all reasoning to numerical calculation ，and the result is bound to the loss of information. (2)Outlier detection based on wavelet analysis, in Literature [3] the high frequency components and low frequency components of the continuous data stream are separated, then the outliers in the data are found by combining with clustering method; however, once the wavelet function is selected, the property is fixed in the wavelet analysis, then it's difficult to accurately approximate the local features of the signal at different scales, there may be loss of original time domain features. In this paper, the least square method to fit the data of wind power is used to determine the abnormal data and abnormal coefficient by formulating a reasonable threshold; in addition, a new method ——the iterative algorithm in the time series analysis is used to distinguish the abnormal values. It does not only keep the time and domain characteristics and the hidden information of the original data, but also increases the fitting degree, improves the accuracy, and reduces the searching time of abnormal values. II.DATA FITTING BASED ON LEAST SQUAREMETHODSupposing that the error ),,...,1,0()(*m i y x S i i i =-=δTm ),...,,(21δδδδ=,and )(),...,(),(10x x x n ϕϕϕ islinearly independent functions in ],[b a C ,then we canfind a function)(*x S in )}(),...,(),({10x x x span n ϕϕϕϕ=，and the )(*x S meets the condition of∑∑∑=∈==-=-==mi iix S mi i i mi i y x S y x S 02)(02*222)1(])([min])([ϕδδWhere .)()(...)()()(1100m n x a x a x a x S n n <+++=ϕϕϕ This is the method of least squares in curve fitting [4]. A. Establish ModelWe take a data set ),...,2,1,10)(,(m i y x i i =, containing m+1 elements, in which i x is time and i y ispower. Thenweusethepolynomialofn n n x a x a x a a x p ++++=...)(2210, the approximatingfunction)(i i x f y =. The approximating method is tomake the distance minimum based on the discrete norm of ∑=-=mi i n i n x p y a a a d 0210))((),...,,(. Therefore we get thelinear equation about n a a a ,...,,10:nn n n n n n n n t a s a s a s t a s a s a s t a s a s a s =+++=+++=+++++211011*********....................................Where n i x y t n i x s mi k i i km i k i k ≤≤=≤≤=∑∑==0,;20,0. Supposing thatthe threshold we set before is σ，then we decide i y is outlier ifi y satisfiesσ>-i j Y x p )(.B. Prove and AnalysisThe data originates from the Jiangsu coastal wind power plants, a total of 34848 groups of wind monitoring data from December 1, 2008 to March 31, 2009, provided by the Electric Power Research Institute. Due to the large amount of data, we use the grouping method to simplifying the process, and also improve the accuracy of the model. The specific steps are as follows:(1)Take 150 data to fit in turn, that is, the first group is the data from 1st to the 150th , the second group is from the 151th to the 200th , and the third one is from the 101th to the 250th , and so on .There are 233 groups.(2)Use least square method to construct 9 times polynomial approximation on the 150 data we take, where m=9, n=9.(3)Because the middle part of the curve is fitted the best, we take the middle 50 data of the first group (that is 51-100) and the middle 50 data of the second group (that is 101-150) end to end ，and so on ； (4)As that, until the end of the data.After that we use matlabR2010a ，operate all data by adopting the method above ，the following is partly fitting results (Fig .1)：Figure 1. 1-150 data fitting imageAt the same time, we get the coefficient matrix of the step function, thus the final 9 order approximation polynomial is:98765432)1436.1()1295.8()0940.2()0734.3()0556.2(0011.00209.01665.02756.19332.64x E x E x E x E x E x x x x y -+--+-+---+-+-+=The residuals chart of the original data and fitting data:Figure 2.Due to the large amount of data (all data is 34848)，we intercept the fitting image of the 5000th to the 7000th ，as following ：Figure 3.Analysis ：Using the 9 order polynomial fitting achieves the best effect, which is more than 90%.By the residuals chart of the data, we can find the residual curve fluctuates around 0, and the relative data fluctuation is very small. This can also illustrate that the fitting degree is very good.III. INSPECTION OF OUTLIERS BASED ONLEAST SQUARE METHOD Using all of the original data to search the outliers is a method based on one-dimensional space. We expand the dimension of the data. We use the average of 5 days (15 days) data instead of the original data at each time to form a new dataset. Then using the above method can be more quickly to determine the interval of the outliers.In this case, we suppose that for data of each time, the arithmetic average of five data: the two data prior to this data, the two data next to this data and this data take place of the original data of each time. For example, we render the data of 100th time 100y a new value 100Y ,1009899100101102()/5Y y y y y y =++++to replacethe original data. Then, apply previous Least Square Method to analyze new data, where in the same way, denote σ as threshold value and assume that if i Y satisfies ()j i p x Y σ->, there are outliersbetween2112,,,,i i i i i y y y y y --++.In the same way, we can use the arithmetic average of fifteen data to replace the original data. And in this case, if i Y satisfies ()j i p x Y σ->, we assume that there are outliers between these fifteen data which are near i Y , and this is the range of outliers that we find.Applying this method, inspect data 101st -250th. Figure 4 shows the figure of new data and fitting curve. Table 1 shows the outliers where we assume that σ=0.1 and use arithmetic average of fifteen data to replace the original data.Figure 4.The figure and table show that the abnormal coefficients of time 178th to 184th are much big, which means that it is very possible that outliers exist between their overlap parts. On the other, the abnormal coefficients of 127th to 129th are also big, which means it is also possible that outliers exist between their overlap parts.IV. INSPESTION OF OUTLIERS BASED ONITERATION METHOD [5] Before you begin to format your paper, first write and save the content as a separate text file. Keep your text and graphic files separate until after the text has been formatted and styled. Do not use hard tabs, and limit use of hard returns to only one return at the end of a paragraph. Do not add any kind of pagination anywhere in the paper. Do not number text heads-the template will do that for you.Finally, complete content and organizational editing before formatting. Please take note of the following items when proofreading spelling and grammar:A. Mathematic Model of OutliersAmong the on-line monitoring data of wind power, according to their properties and generating mechanisms, outliers can be classified into 2 kinds [6]. 1) Additional outliersThis kind of outliers is isolated. Normally, these outliers generate because equipments have been interfered externally or disturbed by themselves. Their appearance won’t affect adjacent observed data. As for time series which is based on on-line monitoring value, this kind of outliers is nonessential and they are not related to internal structure of time series.2) New Informational OutliersThis kind of outliers will appear aggregated because they will affect a series of observed data through correlation of time series. And the generating mechanism of this kind of outliers is that the structure of dynamical system has changed so that the internal structure of time series will change abnormally and generate these outliers.t Z is observed series, and t X is a series without outliers 。
风力发电机组使用说明书一、引言欢迎使用我们的风力发电机组！本使用说明书旨在为您提供详细的操作指南，帮助您正确、安全地使用该设备。
在使用前，请仔细阅读本手册，并按照说明进行操作。
二、产品概述1. 产品名称：风力发电机组2. 产品型号：...3. 技术参数：...4. 产品组成：本发电机组由以下主要部件组成：4.1 风轮：...4.2 主轴：...4.3 发电机：...4.4 控制系统：...三、使用环境要求在使用风力发电机组之前，请确保以下环境满足要求：1. 风力资源：确保所处地区具备足够的风力资源以产生电能。
2. 场地条件：选择适宜的场地进行安装，确保周围无障碍物遮挡，以保证风力的有效捕捉。
四、安装步骤1. 场地选择：选择适宜的场地进行安装，确保地基坚固、平整，并远离高压输电线路等潜在危险。
2. 地基施工：根据风力发电机组的安装需求，进行地基的施工，确保稳定性和可靠性。
3. 部件安装：按照安装顺序，将风轮、主轴、发电机等部件逐一安装到指定位置并紧固。
4. 电缆布线：连接风力发电机组与电网，确保电能的传输与利用。
五、操作与维护1. 启动与关闭：1.1 启动操作：根据操作面板上的指示，按照正确的顺序启动风力发电机组。
1.2 关闭操作：根据操作面板上的指示，按照正确的顺序关闭风力发电机组。
2. 日常维护：2.1 清洁保养：定期对风轮、主轴等部件进行清洁和保养，确保其表面光洁，减少摩擦阻力。
2.2 零部件检查：定期检查发电机组各零部件的紧固情况，如有松动应及时紧固。
2.3 润滑添加：根据操作手册指引，对发电机组内部需要添加润滑油脂的部位进行定期添加。
2.4 故障排除：在发现异常情况时，应及时排查故障原因并采取相应的修复措施。
六、安全提示1. 请勿接近旋转部件：在发电机组运行期间，切勿接近风轮、主轴等旋转部件，以免发生危险。
2. 注意防护措施：在进行操作、维护时，请戴好防护手套、护目镜等必要的个人防护装备，以确保人身安全。
目录前言 (III)1 范围 (1)2 引用标准 (1)3 对风机运维人员的基本要求 (1)4 登机工作人员基本安全注意事项 (2)5 风机主要部件概况 (6)5.1上海电气SEC-W02-1250风电机组技术参数 (6)5.2齿轮箱型号 (6)5.3叶片技术参数 (6)5.4其他部件型号及制造商 (7)6 上海电气SEC-W02-1250风力发电机功率曲线 (8)7 风机说明 (9)7.1概述 (9)7.2风力发电机的组成 (9)7.3气候条件 (10)7.4电网条件 (10)7.5发电系统说明 (11)7.7轮毂系统 (14)7.8传动链 (19)7.9冷却系统 (24)7.10偏航系统 (28)7.11发电机 (30)7.12变频器 (33)7.13液压系统 (36)7.14机舱罩 (43)7.15外部传感器 (43)8 风机控制系统说明 (44)8.1风机控制系统概述 (44)8.2主控制器WP3100系统特点 (45)8.3风机运行模式 (46)8.4制动程序BP（B RAKE PROGRAM） (49)9 风机WP3050控制器操作 (51)9.1概述 (51)9.2就地3050控制器的操作说明 (51)9.3从3050控制器调出运行参数 (60)10 风场远程控制与数据分析 (71)10.1S CADA系统特点 (71)10.2S CADA系统网络拓扑图及系统结构图 (71)10.3G ATEWAY系统操作及功能 (74)11 风电机组正常运行的要求 (80)11.1风电机组在投入运行前应具备的条件 (80)11.2风电机组的启动和停机 (80)11.3风电场运行监视 (81)11.4风电场的定期巡视 (81)12 异常运行和事故处理 (81)12.1风电场异常运行与事故处理基本要求 (81)12.2风电机组异常运行及故障处理 (82)12.3风电场事故处理 (83)附录B (96)（规范性附录） (96)上海电气SEC-W02-1250风力发电机组运行控制及故障代码手册 (96)1 制动程序说明 (97)2 偏航程序说明 (99)3 机组复位 (100)4 机组操作权限 (100)5 机组温度值和位置等相关描述 (101)6 机舱电机、加热器和其余附属对象自动运行的启停条件 (102)7 风机系统各子系统温度和各元素的数值限制条件 (103)8 机组的状态代码及说明 (104)8.1状态码前言 (104)8.2变桨系统 (106)8.3机舱安全链 (107)8.4控制系统 (109)8.5液压系统 (114)8.6测量系统 (115)8.7传动系统 (116)8.8变频器 (118)9 变频器常见故障说明 (123)10上海电气SEC-W02-1250风力发电机保护配置 (126)10.1变频器电气量保护 (126)10.2发电机机保护 (126)10.3变桨系统保护 (127)10.4齿轮箱保护 (128)10.5偏航系统保护 (129)10.6风机安全链保护 (130)附录C (131)（规范性附录） (131)上海电气SEC-W02-1250风力发电机组液压回路原理图 (131)1 液压泵站原理图 (132)2 偏航驱动/制动原理图 (133)3 高速轴刹车原理图 (134)4 控制变桨原理图 (135)5 安全变桨原理图 (136)前言本标准于2011年8月31日首次发布。
风力发电设备使用说明书使用说明书一、产品概述风力发电设备是一种利用风能将其转化为电能的设备，广泛应用于各类发电场所。
本使用说明书旨在向用户提供详细的使用指南，确保用户正确、安全地操作风力发电设备。
二、安装与组装1.选择安装位置：选择一个无障碍、充分暴露在风中的位置进行安装，远离高楼大厦、树木、电线等障碍物。
2.组装：将各个组件正确连接，确保连接紧固、电线接触良好。
三、开机前准备1.检查设备：确保设备连接牢固，无松动或磨损现象。
2.检查电缆：检查电缆的绝缘情况，如果发现损坏应及时更换。
四、开机操作1.打开主电源开关：将主电源开关置于"ON"位置。
2.启动风力发电设备：按下启动按钮，设备开始运转。
3.监测发电指示：观察设备上的发电指示灯，确保设备正常运行。
五、停机操作1.关闭风力发电设备：按下停机按钮，设备停止运转。
2.关闭主电源开关：将主电源开关置于"OFF"位置。
六、设备维护1.定期检查：每隔一段时间对设备进行检查，确保各部件无松动、损坏现象。
2.清洁设备：定期清洁设备表面，清除灰尘和污垢。
3.及时维修：如果发现设备存在故障或异常情况，应及时联系售后服务中心或专业维修人员处理。
七、安全注意事项1.禁止靠近旋转部分：设备运转时，绝对禁止靠近旋转部分，以免造成人员伤害。
2.禁止操作不当：请仅由经过专业培训的人员操作风力发电设备，以免发生意外事故。
3.避免恶劣天气：如果遭遇强风、雷雨、冰雹等恶劣天气，请及时停机并采取应对措施。
八、故障排除在使用过程中，如果遇到设备故障，请参考以下故障排除指南：1.无法启动：检查电源是否正常连接，电线是否健康。
2.设备发热：检查散热系统是否正常运行，是否存在堵塞情况。
3.异常噪音：检查设备连接是否牢固，是否有松动部件。
如果以上故障排除指南仍无法解决问题，请联系专业维修人员。
九、环境保护在使用和维护设备时，请注意环境保护：1.合理用电：请勿浪费电能，节约用电。

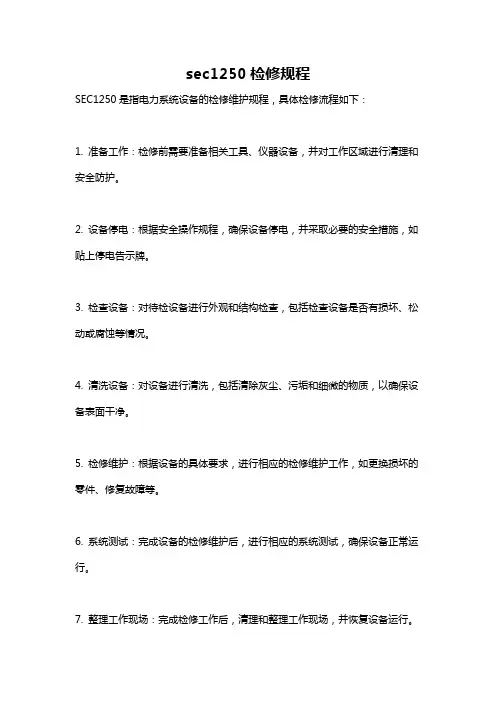

sec1250检修规程
SEC1250是指电力系统设备的检修维护规程，具体检修流程如下：
1. 准备工作：检修前需要准备相关工具、仪器设备，并对工作区域进行清理和安全防护。
2. 设备停电：根据安全操作规程，确保设备停电，并采取必要的安全措施，如贴上停电告示牌。
3. 检查设备：对待检设备进行外观和结构检查，包括检查设备是否有损坏、松动或腐蚀等情况。
4. 清洗设备：对设备进行清洗，包括清除灰尘、污垢和细微的物质，以确保设备表面干净。
5. 检修维护：根据设备的具体要求，进行相应的检修维护工作，如更换损坏的零件、修复故障等。
6. 系统测试：完成设备的检修维护后，进行相应的系统测试，确保设备正常运行。
7. 整理工作现场：完成检修工作后，清理和整理工作现场，并恢复设备运行。
8. 记录和报告：将检修的结果和相关信息记录下来，并及时向上级汇报和提交相关报告。
以上是SEC1250电力系统设备的检修维护规程的一般流程，具体操作还需根据设备类型和具体要求进行调整和执行。
上海电气SEC-1250风机发电机滑环室碳刷报警开关、带尾碳刷报警支架及碳粉放电摘要：近年来国民经济的持续快速发展，扩大了电力供应已经严重的供需缺口由于上海电气SEC-1250风机的碳刷操作和维护技术是现有技术，多年来在技术和技术水平上没有太大的突破。
因此，上海电气SEC-1250风机的滑环室粉尘放电，从而导致频繁的系统事故。
近年来，多台上海电气SEC-1250风机连续发生滑环室故障，给企业造成巨大的经济损失。
根据我多年的保养和修理经验分析发电机的滑环室放电故障，希望对维护及运行有帮助。
关键词：上电1250；风机发电机；滑环室故障维修引言双馈风力发电机目前已是并网型风力发电机主流机型之一。
滑环、电刷是发电机运行过程中极易出现问题的组成部分，极小的问题都会引发较大的事故。
通过分析滑环振动造成的电刷冲击及危害、治理因发电机滑环室排粉不畅造成的粉尘放电。
并介绍了电刷的谐振频率对安全产生的影响，提出预防故障的措施，减少因电刷、滑环碳粉放电引发的事故。
根据以上分析的各种原因，结合风电场处理滑环故障的一些经验，应采取以下措施提升质量，减少故障。
一、相关概念介绍1、滑环、碳刷设计选型（1）碳刷材质要选用与导电环材质、电机工况、运行环境相匹配的，建议主碳刷选用铜石墨材质，接地碳刷选用浸渍银材质，具体牌号根据不同厂家选取市场应用成熟的。
电密要在碳刷允许范围内，同时考虑电流不均的状况留有相应的裕量。
（2）滑环导电环材质选用马氏体不锈钢，采用调质处理增加硬度，提高耐磨性。
沿海地区要采取防盐雾措施。
金属材料机械性能满足电机工况，绝缘材料等级为F级。
2、滑环、碳刷装配（1）对装配好的滑环用百分表检测径向跳动，一般不允许超过0.05mm。
（2）检测碳刷报警开关线通断，正常状况下为常闭合状态，避免出现碳刷磨损到限值后未及时报警状况。
（3）恒压弹簧要装配到位，检测弹簧压力，对超出标准压力范围的弹簧要及时更换。
（4）检查碳刷接触面是否合格，刷辫是否有断股，接头是否良好。
附件一SEC-W01-1250风力发电机组说明书目录一、整机说明 (3)1.0 概述 (3)1.1 SEC-W01-1250风机主要特点 (3)1.2 机组总图 (5)1.3 技术参数总表 (6)二、SEC-W01-1250风机技术描述 (15)2.1 机舱 (15)2.2 风轮 (15)2.3 变桨系统 (17)2.4 传动系统 (18)2.5 发电机和变频器 (19)2.6 偏航系统 (20)2.7 制动系统 (21)2.8 液压系统 (22)2.9 冷却系统 (22)2.10 电气系统 (23)2.10.1 概述 (23)2.10.2 发电机－变频器系统 (23)2.10.3 电网监控和兼容性 (24)2.11 塔架 (25)2.12 基础 (26)一、整机说明1.0 概述SEC-W01-1250为三叶片、上风向、水平轴、变速变桨距的风力发电机组（以下简称为风机、风力机或WTGS）。
风机的额定功率为1250千瓦。
SEC-W01-1250风机能高效利用风能、噪声小、电网兼容性好、经久耐用、外型美观。
由于风机可以变速运行，故能在低风速时有效发电，在高风速时也不超载。
双馈异步发电机和IGBT变频器的组合将电网电压、频率与发电机的转速隔离，从而使风机能与任何电网连接。
风机能在无操作人员值班条件下安全运行。
风机的所有部件均能满足各种条件下运行。
风机设计寿命为20年。
风机和相关设备充分考虑了防止遭到雷击和由雷电引起的过电压破坏。
1.1 SEC-W01-1250风机主要特点SEC-W01-1250风机的主要特点如下：(1) 独特的功率曲线设计右图是SEC-W01-1250的标一般变速变桨距风机不同。
根据IEC标准对风区的划分，中国一般风电场都属于Ⅱ类或Ⅲ类风区。
根据最近的一些统计数据，在10m高度处最高的年平均风速为11m/s。
从这些标准和统计数据可以看出，风机绝大部分时间都运行在较低的风速围，所以18m/s以后功率曲线开始主动下降并不会影响风机的发电量。
通过这种特殊的设计，使机组的可靠性大大提高，也提高了SEC-W01-1250风机的可利用率。
该型风机在欧洲已经安装了近300台，连续5年齿轮箱没有一台出现过问题，其可可靠性非常高。
(2) 统一变桨与独立变桨相结合SEC-W01-1250风机采用的是液压变桨控制，变桨系统由两个互相独立的液压系统控制。
第一个液压系统用于统一变桨控制，第二个液压系统用于独立变桨控制，分别由控制液压缸和安全液压缸来执行变桨。
为什么SEC-W01-1250风机设计时采用统一变桨和独立变桨相结合，而不是采用单一的统一变桨或单一的独立变桨设计？首先，风机的变桨系统大部分时间都是运行在一个较小的变桨角度围，而只有很少时间是处在大于45°角的位置，根据风机变桨系统的这种工作情况把液压变桨系统分为由两个独立的液压系统来进行操作，不仅提高了液压系统的使用寿命，而且减小了变桨液压系统所占的空间，减小了轮毂的重量。
其次，安全液压缸主要在风机正常停机、紧急停机、正常刹车、紧急刹车等需要叶片顺桨时动作，其作用主要是为了保证风机的安全性。
这样可以避免万一油路出现问题时不会导致三片叶片都不能动作从而威胁到风机的安全。
(3) 噪音小SEC-W01-1250风机叶片经空气动力学和声学的优化设计，降低了噪音。
根据IEC标准，在10m高度处、风速为10m/s时所测得的噪音如下：风轮直径（m）噪音水平dB（A）64 103.61.2 机组总图1．变频器柜2．机舱顶部风速、风向仪3．主控制柜4．联轴器和机械刹车5．齿轮箱6．主轴7．主轴承和主轴承座8．风轮锁定装置9．变频器热交换器10．水冷发电机11．后机舱座12．机舱罩13．偏航轴承14．齿轮箱热交换器15．前机舱座16．液压装置1.3 技术参数总表1.4 标准功率曲线风轮直径64m1.5 适用标准二、SEC-W01-1250风机技术描述2.1 机舱机舱包括机舱座和机舱罩两部份。
机舱座分为前机舱座和后机舱座，前机舱座铸造，后机舱座焊接。
机舱座用于安装、连接风机的各个零部件，使之成为一个整体。
机舱罩采用重量轻、强度高的合成材料（不饱和聚酯树脂与玻璃纤维）。
机舱有足够的空间用于维护，并配有相应的照明，即使在恶劣的天气下也可不开机舱进行维护，具有可靠的防雨、防沙尘性能。
壳体具有隔热保温性能，机舱有散热系统，各部件也配备加热系统，可执行温度调控。
机舱配有用于传递工具、器材的吊车。
机舱对旋转的机械部件进行了防护，以防止对人身造成伤害。
另外设有人员安全绳索的系着点，包括进入机舱顶部的安全绳索的系着点。
风机电气系统的布置便于运行、试验、检查、维护和修理人员进入。
电气系统的设计能保证人员的安全及防止其他动物可能由于直接或间接接触系统的带电部件所带来的危险，所有带电部件都有绝缘材料遮蔽，或用合适的屏蔽方式隔离。
所有部件例如偏航系统和液压系统可以通过舱控制器操作。
为了安全，设有“紧停按钮”。
2.2 风轮风轮的叶片经空气动力学和声学的优化设计，由玻璃钢制成并与雷电保护装置融为一体。
叶片由螺栓固定在轮毂上，轮毂和叶片涂灰白漆，叶片漆有航空标志。
风轮是风机的主要部件之一，主要由叶片和高强度铸铁的轮毂组成，在轮毂中还装有液压驱动的变桨距控制系统设备。
风轮的作用除吸收风能外，同时又要根据风力的大小通过变速变桨距方式起到调节和限制功率输出的作用。
在SEC-W01-1250风机中风轮采用结构简单、可靠的上风向布置、变速变桨距控制的型式。
它由三片叶片通过叶片轴承与轮毂相连组成，风轮直径为64m，这种结构的优点是：1）由于三叶片风轮自身平衡性能较好，因此能有效地避免由于轮毂、叶片等重量不平衡或因重心位置差异而引起的动载荷；2）上风向的布置形式有利于风轮吸收风能，效率较高；3）变速变桨距的叶片由于采用了先进的功率控制策略，使风机能跟踪最佳功率曲线运行，从而捕获尽可能多的风能，提高了风机的效率；叶片采用玻璃钢复合材料，每片叶片最大变桨角度为92°，三片叶片靠两套独立的液压系统工作。
SEC-W01-1250风力发电机组拥有完善的避雷系统，叶片顶端装有不锈钢避雷帽，闪电电流经由叶片表面下的铜导线流向钢管塔。
且叶片设有放电结构，并有可靠的防雷接地措施，以避免形成雷电。
从整体看轮毂是基于直径为2450mm的球形。
叶片法兰由轮毂中心向外偏移，使得轮毂总体呈星形。
模构建：轮毂腔由几个基本形状模型块通过拼接，按照开放建模的方法，构成基本形状。
并在主轴法兰部位，由强化材料加以拓展。
造型通过有限元方法进行计算和优化。
轮毂采用整体铸造，铸件采用树脂砂模铸造。
加工面尺寸饱满，非加工面光滑圆顺。
铸造轮毂的材料符合GB/T1348-1988标准的要求，进行了符合DIN EN 1563标准的材料测试。
轮毂的所有外部防腐符合现行的铸造规。
2.3 变桨系统变桨系统主要由六个液压缸（一个带位置测量装置的控制液压缸、两个不带位置测量装置的控制液压缸和三个安全液压缸）、储能器、变桨轴承、执行机构等组成。
变桨系统的任务是根据风速大小调节叶片的桨距角，使叶片上吸收的风能始终处于最佳状态，这是降低风机结构负载、静音、高效运行的前提。
在额定风速以下时，风机运行在最佳曲线下；在额定风速和额定风速以上的一定围，输出功率被限制在额定功率。
变桨系统同时还担负了气动主刹车功能。
在发生故障情况下，作为必要的停机程序之一，将风轮叶片调整到顺桨位置，风机便慢慢停下。
叶片的变桨由两个互相独立的液压系统控制。
第一个液压系统用于中央变桨控制，它由三个装在轮毂的控制液压缸组成，通过一连接机械一起与三叶片旋转。
安装在机舱的液压储能器作为备用刹车，此备用刹车系统在液压装置发生故障时起作用。
第二个液压系统用于单个叶片变桨控制，它由三个装在轮毂的安全液压缸组成。
为了达到此目的，每个叶片使用独立于中央变桨液压缸的并带可自动调节功能的液压缸即安全缸。
每一安全液压缸都有其自己的液压储能器提供储能，因此如果主液压系统发生故障，叶片也能旋转至特定的位置。
2.4 传动系统传动系统包括主轴、主轴承、主轴承座、齿轮箱和联轴器等。
SEC-W01-1250风力发电机组采用的是得到实践证明能良好运行的标准部件，以保证运行的高可靠性。
所用的主轴、主轴承和联轴器的尺寸充分考虑在各种条件下通过齿轮箱作机械负荷传递的安全系数。
主轴由高等级的经热处理的钢锻造而成，轴端由一坚固的球形滚动轴承所支撑，该轴承承载了所有的风轮重力。
主轴通过一个胀紧套与齿轮箱连接。
主轴中心有一个孔，轮毂中的变桨液压缸的压力和回管，以及变桨角和限位开关的电气连接都安装在主轴中心孔中。
为了保证与回转单元配合，孔的表面尺寸是有精度要求的。
齿轮箱采用一级行星两级平行轴，满足劳埃德（GL）认证要求。
该部件的设计和制造由齿轮箱专业生产厂家按照本公司技术要求完成。
风机可以保持低噪音运行，弹性支撑，可起到很好的减振作用。
传动系统采用三点式支撑结构并选用性能良好的弹性支撑，最大程度上降低齿轮箱的振动转移到机舱座上。
齿轮箱装配有外部油/水冷却系统，机组能够借助加热装置或齿轮油循环装置提高油温。
齿轮箱配有高效全流型油过滤器，以达到ISO/DIN4406所规定的15/12清洁度。
并为现场的工作条件留有充分的空间余地。
对于齿轮箱中所有的轴承，轮齿的啮合，尤其是行星轴承，都有压力反馈润滑系统。
润滑油的提供，依据轴承的润滑要求进行设计。
齿轮箱是风机中故障率比较高的一个部件，风机行业统计中易见的故障主要有：齿轮、轴承的强度不足、润滑不足、漏油等，为了提高本产品齿轮箱的可靠性，降低故障率，设计时采取了如下措施：1)设计采用了Solidworks三维造型，运用Ansys软件对箱体进行了动、静载荷下的有限元应力及疲劳性能分析；2)对齿轮箱里的轴承和齿轮全部采用强制润滑，杜绝轴承和齿轮因润滑和冷却不够、不充分而导致齿轮箱损坏的现象；3)齿轮箱的密封全部采用非接触式密封，这种密封设计不需要更换，杜绝因接触式密封的密封件因磨损式损坏而更换密封件；4)润滑管路的接头和管子全部采用高可靠性零件，并且接头全部带有软密封，全部能适应风电齿轮箱的工作环境，而不导致接头损坏而漏油；通过以上设计，齿轮箱在运行中出现的故障能得到有效的解决。
2.5 发电机和变频器SEC-W01-1250风机配备了IGBT技术的变频器。
这使风机能在较宽的滑差围随变化的风速运行。
从而避免了由大风等引起的功率波动，使机械部件承受较小应力。
双馈异步发电机除了可以在同步转速下运行，也可以在亚同步和超同步转速情况下获得风能最大利用率。
发电机转子通过矢量控制，使发电机运行在最佳工作点。
在超同步运行模式下，四象限变频器通过交-直-交变频方式将风力发电机额定功率的30％稳压后并入电网。
