FDSL系列小型风力发电机用户安装使用手册FDSL series small wind generators User installationmanual2致用户首先我们感谢您购买、使用我公司生产的小型风力发电机，并为能向您提供产品和服务而感到自豪。
我们建议您在安装、使用FDSL系列小型风力发电机前，详细阅读本《用户安装使用手册》，以保证您更加熟悉产品、并进行正确地安装、连接及使用。
请妥善保管本《用户安装使用手册》以备将来查阅。
本《用户安装使用手册》的编制依据GB/T19068.1-2003《离网型风力发电机组第1部分：技术条件》、GB9969.1-1998《工业产品使用说明书总则》和JB/T5995-1992《工业产品使用说明书机电产品使用说明书编写规定》的有关要求。
3To consumerFirstly, we are thankful for your purchasing, using our products -the small wind generators, and we are proud of being able to provide you with the products and servicesRead this "user installation and use handbook.” carefully before you install or use the product.Please keep this "user installation using manual” properly for future reference.This handbook is based on GB/T19068.1-2003”from the nets type WTG part 1: technical conditions”, GB9969.1-1998 "industrial product manuals general "and T5995-1992 "JB/industrial product manuals electromechanical products instructions written provisions of relevant requirements.4目录致用户 (3)1 产品组成、特点和用途 (7)2产品规格 (7)3产品的使用环境 (7)4 工作原理 (9)5装箱清单 (10)6安装步骤 (11)7 接线流程 (13)8使用注意事项 (14)9特别提示 (15)10常见故障排除指南 (16)11 定期检查 (17)12特别声明 (18)13风力等级表 (19)5ContentsTo consumer (3)1 the product composition, characteristics and uses (7)2 product specification (7)3 Product use environment (7)4 Working principle (9)5 Packing list (10)6 Installation steps (11)7 Wiring process (13)8 using cautions (14)9 Special hints (15)10 Common trouble shooting guides (16)11 Regular inspection (17)12 Especially declare (18)13 Wind rating table (19)6SLM型水平轴小型风力发电机用户安装使用手册1产品组成、特点和用途FDSL系列小型风力发电机是一种水平轴风力发电机，主要由风叶、永磁式发电机、集流转向装置、尾翼连杆和尾翼、整流桥、控制器、逆变器等部分组成，适合在风力资源较好、市电保证不便的地区或场合使用，如海岛、边防哨所、牧场、农场、通讯基站、风光互补、野外作业等，根据风力资源的情况可以部分或完全取代市电，满足在其额定输出功率范围内各种用电器的用电要求，具有工作噪声低、使用免维护、可靠性高、安装架设方便、工作寿命长等特点。
风力发电机组安装手册第一章2500 风力发电机安装导叙第二章机舱部分2．1 机舱以及机舱罩的卸车2．1．1 机舱的卸车2．1．2 机舱罩的卸车2．2 机舱的组装2．2．1 油冷风扇及其安装吊架的组装2．2．2 逃生支架的安装2．2．3 机舱内吊车的安装2．2．4 机舱罩的吊装2．2．5 油冷风扇吊架上部弹性轴承的安装2．2．6 接地线和避雷针的安装2．2．7 水冷管接头的安装2．2．8 航空灯接线盒的固定2．2．9 机舱内照明灯的安装2．2．10 航空灯的安装2．2．11 风速风向仪的安装2．2．12 通风罩的安装2．2．13 联轴器和刹车盘罩子的拆卸2．2．14 机舱罩打密封胶2．2．15 机舱内卫生打扫以及主轴法兰的清理2．3 机舱的吊装2．3．1 吊装专用吊具的试吊2．3．2 机舱的吊装2．4 机舱部分螺栓和工具清单2．4．1 机舱用螺栓清单2．4．2 工具清单第三章塔筒部分3．1 塔筒内电缆的铺设3．1．1 下段塔筒内电缆铺设3．1．2 中段塔筒电缆的铺设3．1．3 上段塔筒电缆的铺设3．2 塔筒内踏板拆除，下塔筒中间搁板的拆除，安全绳铺设以及三段塔筒法兰面的清理3.3 塔筒吊具的安装3．3．1 下段塔筒吊具的安装3．3．2 中段塔筒与上段塔筒吊具的安装3．4 塔筒吊装3．4．1 下塔筒的吊装3．4．2 中段塔筒和上段塔筒的吊装3．5 塔筒部分安装用螺栓以及工具、消耗品清单3．5．1 安装用螺栓清单3．5．2 工具及消耗品清单第四章叶轮部分4．1 轮毂部分4．1．1 轮毂的卸车4．1．2 轮毂罩的清洗以及楔形盘的安装4．2 叶片部分4．2．1 叶片卸到安装准备位置4．2．2 防雨罩的安装4．2．3 叶片的清理4．3 叶轮的组装4．3．1 叶片对接4．3．2 导流帽的安装4．4 叶轮的吊装4．5 工具清单第一章2500风力发电机安装导叙风力发电机是把风能转化为电能，并按照供电公司的指标给其他电网供电的设备。

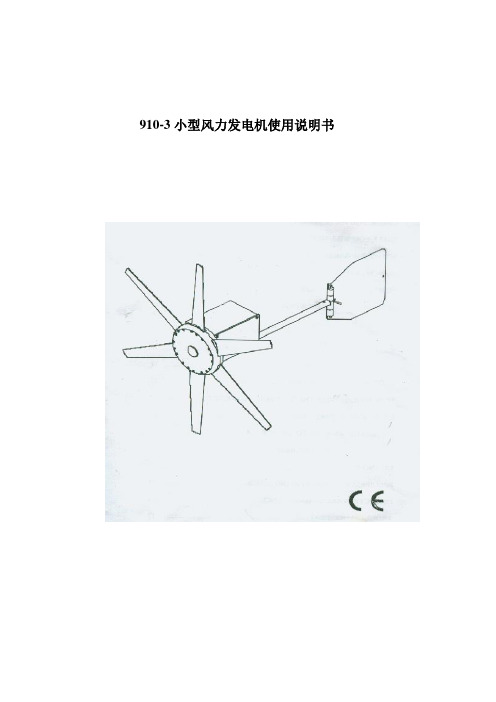

910-3小型风力发电机使用说明书使用说明书简介 (2)注意事项和概述 (2)检查核对设备 (4)安装风力发电机需要的工具 (4)风力发电机的安装需要的备件 (5)风力发电机的原理 (6)风力发电机的安装塔 (7)设备安装介绍 (8)扇叶部分 (8)尾翼系统 (9)电池组 (10)电缆的规格 (11)电路的连接 (11)如何安装保险丝 (12)基本的配线图表 (13)发电机安装在合适的塔架上 (14)最后检查 (14)系统的运转 (15)规范演示 (15)检查和维护 (15)故障修理 (15)简介这本说明书是913小型风力发电机安装和操作的指导和重要的数据手册。
在安装风力发电机系统之前详细阅读这本手册并且熟悉它的内容。
913 小型风力发电机提供12/24 V直流电量，然后通过控制器给电池组充电。
913 小型风力发电机是免维护系统，它的运行费最低。
按照使用说明书的指导安装、检验、维护。
注意事项和概述按照手册规定的风机立杆的直径和导电环的孔径要求架设塔!风机和尾翼同塔架是垂直的。
塔架建在空旷的位置上经受各个方向的来风,当风向改变，特别是大风时, 尾翼就会控制风力发电系统转向迎风方向，取得最大的发电效率。
当风力发电机旋转过快时，会引起电压超出标称电压。
控制器要调整泻荷。
电池组避免短路。
如果发现异常现象首先要减慢风力发电机的转动直到停止。
必须小心避免其被电击。
电池维护时必须停止风力发电机的转动，还可能转动尾翼向风速小的方向，机头不迎风，风力发电机就会减慢转动。
风力发电机尽量避免在任何时候阻塞,它必须安全地安装在立杆上，立杆用绳索固定。
我们建议风力发电机安装在干燥、免受破坏的地点。
除非发电机转动有问题，不应无故拆装系统。
风力发电机是用陶瓷制品,它会被碰创会损坏.主发电机设备在运输和组装期间应该格外小心损坏。
当连接发电机和其他部分电路时，必须观察正确极性。
反向连接将会损坏发电机,并且不正确连接损坏设备将无法保修。
青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.AH-20KW版本: 1.0青岛安华新源风电设备有限公司设计并生产 电话: (86-532) 82875373 电子邮箱: anhua@ 详情请登录网站 传真: (86-53 2)82100053是青岛安华新源风电设备有限公司在中华人民共和国的注册商标----------------------------------------------------------------------------------------------------------------------------------------------------1 地址：青岛市闽江路 172 号软件大厦 1706 室 电话：0086-532-82875373 邮编：266011 传真：0086-532-82100053 2/10/2009 Email: tianwutianali@青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.目录1. 用途----------------------------------------------------------------------------------4 2. 结构和主要技术性能-------------------------------------------------------------4技术参数-------------------------------------------------------------------------------------------4 功率曲线-------------------------------------------------------------------------------------------53. 结构特点----------------------------------------------------------------------------6 4. 准备工作----------------------------------------------------------------------------6 5. 整机组装----------------------------------------------------------------------------75.1 安装机舱-------------------------------------------------------------------------------------------7 5.2 安装尾舵-------------------------------------------------------------------------------------------8 5.3 安装风轮-------------------------------------------------------------------------------------------9 5.4 安装电动铰盘-------------------------------------------------------------------------------------10 5.5 组装塔杆--------------------------------------------------------------------------------------------106. 立杆-----------------------------------------------------------------------------------12 7. 电气连接-----------------------------------------------------------------------------17 8. 风力机保养--------------------------------------------------------------------------18 9. 故障排除-----------------------------------------------------------------------------18 附录 1：20kW15m 独立锥管塔杆基础--------------------------------------------21 附录 2：20kW15m 正四边形桁架塔杆基础--------------------------------------22 附录 3：20kW15m 拉索塔杆基础--------------------------------------------------23 附录 4：装箱清单----------------------------------------------------------------------24 附录 5：蓄电池蓄能、风、光、柴互补供电方式-------------------------------25 附录 6：向 AC380V/AC220V 用户网供电----------------------------------------26 附录 7：螺栓扭紧力矩（Nm）表---------------------------------------------------27----------------------------------------------------------------------------------------------------------------------------------------------------2 地址：青岛市闽江路 172 号软件大厦 1706 室 电话：0086-532-82875373 邮编：266011 传真：0086-532-82100053 2/10/2009 Email: tianwutianali@青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.----------------------------------------------------------------------------------------------------------------------------------------------------3 地址：青岛市闽江路 172 号软件大厦 1706 室 电话：0086-532-82875373 邮编：266011 传真：0086-532-82100053 2/10/2009 Email: tianwutianali@青岛安华新源风电设备有限公司 Qingdao Anhua New Energy Equipment Co., Ltd.1. 用 途利用风力发电，向蓄电池组充电，把储存的电能以直流和交流两种多制式电 源供给照明、家用电器、通讯设备和电动工具使用，还可以通过并网逆变器向 AC380/220V 国 家 电 网 馈 送 电 能 。
风力发电机组安装说明书一、前言感谢您购买我们的风力发电机组。
为了确保您的安全和顺利安装，我们提供以下安装说明。
请仔细阅读本文并按照指导进行操作。
二、安装前准备在开始安装之前，请确保您已经具备以下设备和物料：1. 手持工具：螺丝刀、扳手等；2. 安全装备：手套、护目镜等；3. 安装材料：螺栓、螺母、封胶等；4. 安全设备：梯子、安全带等；5. 安装位置：在地面或其他平坦稳固的地方。
三、安装步骤1. 安装基础：根据风力发电机组的尺寸和重量，选择合适的基础材料，并确保基础牢固。
将基础固定在地面或其他平坦稳固的地方。
2. 安装塔筒：将塔筒部分通过螺栓连接在基础上。
使用螺栓和螺母进行紧固，并使用扳手进行适当的力度控制。
3. 安装发电机组：将风力发电机组安装在塔筒上方。
确保连接牢固，使用螺栓和螺母进行紧固，并使用扳手进行适当的力度控制。
4. 连接电缆：根据风力发电机组的电缆接口，将电缆正确连接到适当的接口上。
确保电缆连接准确无误。
5. 风向调整：根据风力发电机组的设计要求，调整风向。
确保风力发电机组能够最大程度地利用风能。
6. 系统测试：在安装完毕后，进行系统测试，确保各项功能正常运作。
如有异常情况，请及时联系相关技术人员进行排查。
四、注意事项1. 安全第一：在安装过程中，务必佩戴好安全装备。
注意避免高空坠落和其他安全事故的发生。
2. 操作规范：按照操作规范进行安装，确保安装质量和效果。
3. 维护保养：定期检查和维护风力发电机组，以确保其正常运行和延长使用寿命。
4. 风力条件：选择适当的安装位置，确保风力条件符合风力发电机组的要求。
5. 防雷措施：在安装过程中，应考虑防雷措施，以保护风力发电机组及相关设备。
6. 电源接入：在接入电源之前，确保电源符合相关标准，并由专业电工进行接线操作。
五、结语感谢您选择我们的风力发电机组。
如您在安装过程中遇到任何问题，请随时与我们联系，我们将竭诚为您提供技术支持和帮助。
希望我们的产品能够为您带来满意的使用体验和可靠的发电效果。
风力发电机的安装说明书一、前言风力发电机是一种利用风能转化为电能的装置，广泛应用于各个领域。
本安装说明书旨在提供风力发电机的安装指导，确保安装过程达到最佳效果。
二、安装准备1. 器材准备a) 风力发电机主体及附件；b) 支架及固定螺丝；c) 电缆及接线端子；d) 工具箱及相关工具。
2. 环境选择a) 选择开阔无遮挡的区域，避免阻挡风力；b) 环境应保持平坦稳固，确保风力发电机可稳定安装。
三、安装步骤1. 安装支架a) 根据实际情况选择地面或屋顶安装；b) 将支架铺设于平坦地面或固定于屋顶，使用螺丝牢固固定支架。
2. 安装主体a) 将风力发电机主体按照说明书搬至支架位置，确保插座与支架相符；b) 依照主体上的标志线将主体与支架连接；c) 使用螺丝将主体与支架紧密固定。
3. 连接电缆a) 将电缆连接端子插入主体底部的对应插口；b) 使用绝缘胶带或橡胶套进行绝缘保护；c) 将电缆沿支架或建筑结构敷设至所需位置；d) 将电缆通过终端箱连接至电网或储能设备。
4. 安全检测a) 确保主体与支架连接牢固，无松动现象；b) 检查电缆连接是否牢固，无接触不良；c) 检查风力发电机的旋转是否平稳，并根据需要进行调整；d) 检查风力发电机周围环境是否干净整洁，无遮挡物。
四、使用与维护1. 启动与停止a) 操作启动开关，打开电力供应；b) 风力发电机将自动启动并开始发电；c) 根据需要，使用停止开关停止发电。
2. 维护保养a) 风力发电机应定期清洁，防止灰尘或杂物积聚；b) 定期检查主体与支架连接，确保牢固；c) 定期检查电缆及连接端子，保持良好接触；d) 如发现异常情况或故障，应及时联系专业维修人员进行处理。
五、安全注意事项1. 在安装和维护过程中，请确保断开电力供应，避免触电事故；2. 在安装过程中，请遵循操作规程，避免人员伤害；3. 为防止事故发生，请不要随意损坏或更改主体结构；4. 在安装选址时，请确保周围不会对风力发电机造成干扰或危险。
风力发电机组使用说明书一、引言欢迎使用我们的风力发电机组！本使用说明书旨在为您提供详细的操作指南，帮助您正确、安全地使用该设备。
在使用前，请仔细阅读本手册，并按照说明进行操作。
二、产品概述1. 产品名称：风力发电机组2. 产品型号：...3. 技术参数：...4. 产品组成：本发电机组由以下主要部件组成：4.1 风轮：...4.2 主轴：...4.3 发电机：...4.4 控制系统：...三、使用环境要求在使用风力发电机组之前，请确保以下环境满足要求：1. 风力资源：确保所处地区具备足够的风力资源以产生电能。
2. 场地条件：选择适宜的场地进行安装，确保周围无障碍物遮挡，以保证风力的有效捕捉。
四、安装步骤1. 场地选择：选择适宜的场地进行安装，确保地基坚固、平整，并远离高压输电线路等潜在危险。
2. 地基施工：根据风力发电机组的安装需求，进行地基的施工，确保稳定性和可靠性。
3. 部件安装：按照安装顺序，将风轮、主轴、发电机等部件逐一安装到指定位置并紧固。
4. 电缆布线：连接风力发电机组与电网，确保电能的传输与利用。
五、操作与维护1. 启动与关闭：1.1 启动操作：根据操作面板上的指示，按照正确的顺序启动风力发电机组。
1.2 关闭操作：根据操作面板上的指示，按照正确的顺序关闭风力发电机组。
2. 日常维护：2.1 清洁保养：定期对风轮、主轴等部件进行清洁和保养，确保其表面光洁，减少摩擦阻力。
2.2 零部件检查：定期检查发电机组各零部件的紧固情况，如有松动应及时紧固。
2.3 润滑添加：根据操作手册指引，对发电机组内部需要添加润滑油脂的部位进行定期添加。
2.4 故障排除：在发现异常情况时，应及时排查故障原因并采取相应的修复措施。
六、安全提示1. 请勿接近旋转部件：在发电机组运行期间，切勿接近风轮、主轴等旋转部件，以免发生危险。
2. 注意防护措施：在进行操作、维护时，请戴好防护手套、护目镜等必要的个人防护装备，以确保人身安全。
目录Cａtａlｏｇe第一部分The ｆirsｔ parｔ1ﻩ一、概述:outｌｉnｅ2ﻩ二、机组技术参数:tｈｅunit techｎiｃal parａmeｔeｒ2ﻩ三、结构组成：thｅstructure compoｓeｓ3ﻩ四、开箱检查：opｅn ｔhｅｃasｅ and check oｕｔ4ﻩ五、选择安装地点chooｓe insｔalｌatiｏn siｔe５ﻩ六、地基施工指导the ground cｏnｓtrｕcｔion iｎsｔruｃt5ﻩ七、机组安装：iｎstall tｈe uｎit (6)八、注意事项：ａttenｔiｏn mａtterｓ (8)九、日常维护routinｅmainｔenａｎcｅ (9)十、故障排除trouble shooting (9)０ﻩ第二部分The Ｓｅcond ｐart 使用说明书Oｐeratｉng inｓtrucｔion manuａｌ (11)第一部分The first ｐarｔ感谢您购买“日普昇”牌ＲPＳ系列小型风力发电机，安装使用前,请仔细阅读本用户使用手册，有助于保证产品的安全、正常运行并充分发挥其优越性能。
愿您尽情享受RＰS系列风力发电机带给您的光明与快乐！本手册内所指风机即为RＰS 系列小型风力发电机。
Tｈａnk you for buｙｉng tｈe RPＳseｒieｓof ｓｍall ｗｉnｄ power gｅnｅrati ｏns , ｂefoｒe yｏu usinｇｉｔ，ｐｌeaｓe reaｄthe users ｍanｕaｌserious, ｉt iｓｈeｌpful in ｔhｅ gｕaｒantｅe ｐrｏduｃt securiｔy、thｅｎormal ｏpeｒation and disｐｌａｙs its higｈpｅrｆorｍance fｕｌly． Hoｐe you cａｎｅｎjoy the bｒｉｇｈt anｄｈappy ｔaking by ｔhe RＰS serieｓwiｎd power genｅratiｏns. 一、概述：outline风力发电机,是一种将风能转变为机械能,再转变为电能的机电设备，利用风力发电，向蓄电池充电蓄存电能,还可以把蓄存的电能转变为2２０V(３８0V)/50ＨＺ的交流电源，风力发电不需燃料,无污染、无噪音。
风力发电机组安装调试技术手册《风力发电机组安装调试技术手册》1. 引言风力是一种可再生能源，风力发电已经成为当今世界重要的电力供应方式之一。
而风力发电机组的安装和调试是确保其正常运行和高效发电的关键环节。
本手册将详细介绍风力发电机组的安装调试技术，以帮助操作人员正确、高效地进行安装和调试工作。
2. 前期准备在安装调试前，必须做好以下准备工作：2.1. 确定风力发电机组的安装位置，考虑风的方向、速度等因素，尽可能选择高处、开阔处；2.2. 安全防护工作，包括设置警示标志、安全网等，确保工作人员的安全；2.3. 工程设备的检查和调整，确保各部件完整、正常。
3. 安装工作须知3.1. 安装前的分析和规划：根据实际情况，进行风力发电机组的准确定位，并考虑到环境因素对安装工作的影响；3.2. 安全操作：在安装过程中，严格遵守安全操作规程，确保安全生产；3.3. 组装顺序：按照厂商提供的安装图纸和说明书，按照逆序装配的方法进行组装，确保各部件连接牢固；3.4. 测量和调整：安装后需进行精确的测量和调整，确保各部件的位置和角度符合要求；3.5. 文档和记录：在安装过程中，及时记录各个步骤和数据，以备后续参考和分析。
4. 调试工作流程4.1. 风力发电机组的电气调试：首先需进行电气部分的调试工作，包括接线、检查电气元件、配电箱的调试等；4.2. 风力发电机组机械部分的调试：对机械部件进行调试，包括轮毂系统、传动系统等；4.3. 控制系统的调试：确保控制系统的各个参数正确调整，使其能够正常运行；4.4. 调试结果的分析和记录：在调试过程中，及时记录和分析调试结果，对出现的问题进行解决。
5. 安全注意事项在风力发电机组安装调试过程中，需注意以下安全事项：5.1. 高空安全：由于安装工作常常在高处进行，需设置安全防护措施，确保工作人员的安全；5.2. 电气安全：在电气调试过程中，必须确保电源切断、接线正确，避免触电事故；5.3. 机械安全：在机械部分的调试中，需小心操作，防止发生意外伤害；5.4. 环境保护：在安装调试过程中，需注意环境保护，避免对环境造成污染。
风力发电设备使用说明书使用说明书一、产品概述风力发电设备是一种利用风能将其转化为电能的设备，广泛应用于各类发电场所。
本使用说明书旨在向用户提供详细的使用指南，确保用户正确、安全地操作风力发电设备。
二、安装与组装1.选择安装位置：选择一个无障碍、充分暴露在风中的位置进行安装，远离高楼大厦、树木、电线等障碍物。
2.组装：将各个组件正确连接，确保连接紧固、电线接触良好。
三、开机前准备1.检查设备：确保设备连接牢固，无松动或磨损现象。
2.检查电缆：检查电缆的绝缘情况，如果发现损坏应及时更换。
四、开机操作1.打开主电源开关：将主电源开关置于"ON"位置。
2.启动风力发电设备：按下启动按钮，设备开始运转。
3.监测发电指示：观察设备上的发电指示灯，确保设备正常运行。
五、停机操作1.关闭风力发电设备：按下停机按钮，设备停止运转。
2.关闭主电源开关：将主电源开关置于"OFF"位置。
六、设备维护1.定期检查：每隔一段时间对设备进行检查，确保各部件无松动、损坏现象。
2.清洁设备：定期清洁设备表面，清除灰尘和污垢。
3.及时维修：如果发现设备存在故障或异常情况，应及时联系售后服务中心或专业维修人员处理。
七、安全注意事项1.禁止靠近旋转部分：设备运转时，绝对禁止靠近旋转部分，以免造成人员伤害。
2.禁止操作不当：请仅由经过专业培训的人员操作风力发电设备，以免发生意外事故。
3.避免恶劣天气：如果遭遇强风、雷雨、冰雹等恶劣天气，请及时停机并采取应对措施。
八、故障排除在使用过程中，如果遇到设备故障，请参考以下故障排除指南：1.无法启动：检查电源是否正常连接，电线是否健康。
2.设备发热：检查散热系统是否正常运行，是否存在堵塞情况。
3.异常噪音：检查设备连接是否牢固，是否有松动部件。
如果以上故障排除指南仍无法解决问题，请联系专业维修人员。
九、环境保护在使用和维护设备时，请注意环境保护：1.合理用电：请勿浪费电能，节约用电。
小型风力发电机组安装使用说明书一概述：风力发电机是一种风能转变为机械能，再转变为电能的机电设备，利用风力发电，向蓄电池充电蓄存电能，还可以把蓄存的电能转变为 220V/50HZ或者是当地电压频率的交流电源，风力发电不需燃料，无污染、无噪音。
它普遍适用于风能条件好，远离电网，或电网不正常的地区，供给冰箱、洗衣机、照明、电视机、探照灯、放像、通讯设备和电动工具用电。
二机组的主要技术参数：1.机器型式：水平轴迎风向2.叶片型式：螺旋桨型3. 叶片数目：3片4. 旋转方向：顺时针（面向风轮）5. 风能利用系数：6.高速比： 6 ： 17. 调速方式：偏尾+磁阻功率150W 200W 300W 600W 1KW 2KW 3KW 5KW风轮直径M 2 .0额定转速(转/分钟)400 400 400 400 400 400 240 220额定风速（M/S）8 8 8 8 8 9 10 10额定功率（W）150w 200w 300W 600W 1KW 2KW 3KW 5KW最大功率（W）250w 350w 450w 750W 3Kw 7KW电机输出电压(V)12v 24v 24v 24v 48v 96v 220v 220V启动风速(M/S) 3 3 3 3 3 3 3 3工作风速(M/S) 3-25 3-25 3-25 3-25 3-25 3-25 3-25 3-25塔架高 (M) 6 6 6 6 6 6 8 9拉索钢管塔架型号(直径*厚度)(MM)∮60*3 ∮60*3 ∮60*3 ∮75*4 ∮75*4 ∮89*4 ∮133*5 ∮159*5控制器型号12V 40A 24V 40A 24V 40A 24V 40A 48V 60A 96V 60A 220v 60A 220v 60A逆变器型号DC12V →符合客户市电电压频率DC24V →符合客户市电电压频率DC24V→符合客户市电电压频率DC24V →符合客户市电电压频率DC48V→符合客户市电电压频率DC96V →符合客户市电电压频率DC220V→符合客户市电电压频率DC220V→符合客户市电电压频率配套蓄电池容量12V100AH一块12V100AH二块12V100AH二块12V150AH二块12V150AH四块12V100AH八块12V100AH十八块12V100AH十八块四、机组安装：1、地点选择：风机应安装在使风能充分利用的地方，且无高大障碍物，使风机四面临风，或者立于小山包之上，或虽处凹地，但形如走廊，总有疾风劲吹而得天独厚。
风力发电机使用说明书尊敬的用户：感谢您购买我们的风力发电机。
为了确保您正确、顺利地使用该设备，我们特别为您提供以下使用说明，请您仔细阅读并按照说明进行操作。
一、产品概述风力发电机是一种利用风能将其转换为电能的设备。
它由风轮、发电机、转子轴、转子叶片和控制系统等部件组成。
通过合理布置设备，利用风能驱动转子叶片旋转，进而带动发电机转动，最终将机械能转化为电能。
二、安全使用须知1. 在使用风力发电机之前，请确保已详细阅读并理解本使用说明书。
如有任何不明白之处，请咨询售后服务。
2. 在操作风力发电机时，请保持仪表盘及其周围的清洁，防止灰尘、油污等杂质对设备产生不利影响。
3. 在连接发电机电源之前，务必切断外部电源，并确保风速不低于3级。
4. 为了保证人身安全，请穿戴工作服、安全帽等相关防护用具，并严禁擅自改动设备结构或私自拆卸零部件。
5. 在设备运行期间，不得将手或其他物体伸入风轮转动范围内，以免造成伤害。
三、设备安装与调试1. 在安装风力发电机时，需选择开阔、无遮挡的场地，并确保其离建筑物、电线杆等障碍物的距离符合国家标准。
2. 确保风轮叶片安装正确，叶片之间保持一定间隙，以免叶片受到相互碰撞而受损。
3. 连接电源之前，请先检查所有接线是否牢固可靠，并严禁接反或短路，以免导致设备故障或事故发生。
4. 在全部安装完成后，可进行风力发电机的初次调试。
开启设备，通过监测设备的运行状态，检查各项指标是否符合要求。
如发现异常情况，请立即关闭设备，并联系售后服务。
四、设备维护与保养1. 定期检查发电机的外观及连接螺丝是否松动，如有发现问题请及时修复。
2. 清洁叶片和机壳等部件，防止积尘和杂物影响设备运行效果。
3. 检查设备的电缆和电源是否正常，以确保电源连接畅通无误。
4. 如发现机械部分或电气元件出现故障或损坏，应立即停止使用，并联系厂家或售后服务进行维修。
五、故障排除1. 故障现象：发电机无法启动。
可能原因：电源故障、电气元件接触不良。
风力发电设备安装说明书一、概述风力发电设备是一种利用自然风力发电的设备，本安装说明书将为您提供详细的安装步骤和注意事项。
在开始安装之前，请确保您已经阅读并理解本说明书中的所有内容，以确保安全并正确地安装设备。
二、安装前准备1. 确保安装位置：选择适合的安装场地，保证风力发电设备能够充分吸收风能。
避免安装在有阻挡物或高楼大厦附近的区域。
2. 检查基础条件：确保安装基础坚实牢固，并符合设备要求的承重能力。
3. 安全用电：确保设备接入电网前，电网能够提供稳定可靠的电力，并符合电网接入要求。
4. 必备工具：准备安装所需的工具，例如螺丝刀、扳手、螺栓等。
三、安装步骤1. 组件组装：按照设备提供的组件安装图纸，将各个组件按正确的顺序进行组装。
确保每个组件的连接牢固可靠。
2. 塔筒安装：根据设备要求，将塔筒安装在预先准备的基础上。
确保塔筒垂直且稳定，使用螺栓将其安装固定。
3. 风轮安装：将风轮与塔筒顶部的主轴连接，并按照设备说明进行旋转灵活性和防松检查。
4. 导叶安装：按照设备说明，将导叶安装到风轮上，并确保导叶可以灵活调整角度，并能够在风力作用下自动转动。
5. 风力机头安装：将风力机头安装在塔筒的顶部，确保连接紧密且稳固，可以顺畅地转动。
6. 电气连接：根据设备接线图，将各个电缆和电线按照正确的接线方式连接。
确保连接牢固且符合电气安全要求。
7. 融化控制系统：根据设备说明，安装融化控制系统，并对其进行必要的设置和调试。
四、安全事项1. 在安装过程中，务必严格按照设备说明进行操作，切勿随意更改或省略任何步骤。
2. 在安装过程中，严禁在设备上进行攀爬或站立，以免发生意外伤害。
3. 在进行电气连接时，务必确保断电，并由专业人员进行操作。
4. 在安装过程中，如遇到问题或疑问，请及时与设备制造商或售后服务人员沟通，不要擅自处理或修复设备。
5. 安装完成后，务必进行设备的功能测试和安全检查，确保设备正常运行且安全可靠。
家用小型风力发电系统的安装与标准指南在如今能源需求不断增长和环保意识日益增强的背景下，越来越多的家庭开始考虑采用可再生能源来满足部分电力需求。
家用小型风力发电系统作为一种清洁、可持续的能源解决方案，受到了不少人的关注。
然而，要成功安装和使用家用小型风力发电系统，并非一件简单的事情，需要遵循一定的安装标准和指南。
一、安装前的准备工作在决定安装家用小型风力发电系统之前，首先需要对您的家庭能源需求进行评估。
了解您家庭每月或每年的平均用电量，以及用电高峰时段的用电量，这将有助于确定所需风力发电系统的功率和容量。
同时，要对您的居住环境进行考察。
选择一个具有良好风力资源的安装地点至关重要。
一般来说，开阔的场地、山顶、海边等没有遮挡物的地方风力较为强劲。
但也要考虑到安装地点与您家庭用电设备之间的距离，以及输电线路的铺设难度和成本。
此外，还需要了解当地的法律法规和政策，是否允许安装小型风力发电系统，以及是否有相关的补贴和优惠政策。
二、选择合适的风力发电系统市场上有多种类型和规格的家用小型风力发电系统可供选择。
常见的有垂直轴风力发电机和水平轴风力发电机。
垂直轴风力发电机结构相对简单，对风向的要求不高，但发电效率相对较低；水平轴风力发电机发电效率较高，但对风向的敏感度较高。
在选择时，要根据您的实际情况和需求来决定。
如果您的安装地点风向较为稳定，水平轴风力发电机可能是更好的选择；如果风向变化较大，垂直轴风力发电机可能更适合。
除了发电机类型，还要考虑系统的功率、电压、控制器、逆变器等参数。
确保所选系统能够满足您的家庭用电需求，并且与您现有的电力设备兼容。
三、安装过程1、基础施工根据风力发电机的型号和重量，建造坚固的基础。
基础的稳定性对于风力发电机的安全运行至关重要。
一般可以采用混凝土基础或地锚等方式。
2、安装塔筒将塔筒垂直安装在基础上，并确保其牢固可靠。
塔筒的高度会影响风力的捕获效率，一般来说，越高的塔筒能够捕获到更强的风力，但成本也会相应增加。
风力发电机说明书风力发电机说明书1.产品介绍1.1 产品概述本文档旨在提供关于风力发电机的详细技术说明和使用指南。
风力发电机是一种利用风能转化为电能的装置，利用风轮的旋转驱动发电机产生电能。
本产品采用最先进的风能转化技术，具有高效能、环保节能、可靠性高等优点。
1.2 产品特点●高效能：本产品采用先进的风轮设计和优化的发电机结构，提高了发电机的效率和输出功率。
●环保节能：风力发电是一种绿色能源，不产生二氧化碳等环境污染物，对环境友好。
●可靠性高：本产品采用优质材料和稳定性强的组件，具有较高的可靠性和耐用度。
2.安装要求2.1 安装位置要求风力发电机需要安装在开阔无遮挡的地方，远离高建筑物、树木、或其他阻挡风力的障碍物。
优选安装在海拔较高、风力较大的地区，以提高发电效率。
2.2 安装基础要求安装基础需要具备一定的强度和稳定性，可以承受风力发电机的重量和风力引起的振动。
建议使用混凝土基础或钢结构基础进行安装。
2.3 安装步骤●选择合适的安装位置，确保没有障碍物遮挡风力。
●按照安装基础要求，进行基础的施工工作。
●将风力发电机的主体部件安装在基础上，并根据说明书进行组装。
●连接风力发电机与电网，确保接线正确，并进行必要的安全检查。
●检查安装是否稳固，确保风力发电机可以正常运行。
3.使用方法3.1 启停机操作●启动：将风力发电机连接电网后，按下启动按钮，机器即可自动运行并开始发电。
●停止：按下停止按钮，风力发电机将停止运行并断开与电网的连接。
3.2 监控和维护●定期检查机器运行状态，确保发电机正常工作。
●定期清洁发电机表面和风轮，清除积灰和杂物。
●如有异常情况或故障发生，及时联系专业人员进行维修。
4.安全注意事项4.1 高压安全风力发电机涉及高压电流，操作人员在维修和保养过程中必须戴好防护设备，确保人身安全。
4.2 防雷防护风力发电机安装过程中，需安装防雷装置，防止雷击损坏发电机及相关设备。
4.3 防风安全在风力较大的情况下，风力发电机可能产生较大的振动和噪声，使用人员需保持安全距离，避免受伤。
ARI系列小型风力发电机使用手册（ARI系列小型风力发电机）感谢您购买ARI系列小型风力发电机，安装使用前，请认真阅读本用户使用手册，有助于保证产品的安全，正常运行并充分发挥其优越性能。
愿您尽情享受ARI系列风力发电机带给您的便利！本手册内所指风机即为ARI系列小型风力发电机。
手册内容1、开箱检查7、整机安装操作2、安全及注意事项8发电系统配置3、选择安装地点9、故障及排除方法一览表4、材质介绍10、日常爱护5、技术参数及功率曲线11、与我们联系6、塔架施工指导安全及注意事项 电气安全事项：⑴任何情形下都不要随意从系统回路中断开电瓶，所有操纵信号的处 理器（CPU ）的供电来自电瓶。
⑵所有接线端子必须牢固可靠，建筑塔架基地时要预埋一条接地线， 接地线与塔架接地电阻必须W 4Q O⑶风光互补充放电操纵器的开关置 “ON ”位置时，不得拆卸蓄电池充电 线路。
如要更换或检查蓄电池时，必须将操纵器的开关置“ STOP'位置，关 断太阳能的充电回路，否则会烧坏操纵器。
⑷风力发电机机引出线穿出塔杆时，不得将电缆线刮伤或扯断造成短路 或断路。
⑸风光互补充放电操纵器接线必须严格按讲明书要求。
⑹蓄电池按讲明书提供型号配置，负极应良好接地。
检查线路时必须 关闭风机。
安装安全事项：⑴安装塔架应由专业安装人员进行安装，详见讲明第 7章整机安装操作（示意图）所示步骤进行安全调试，注意其下方不得站人。
⑵所有螺栓、螺母等紧固件及塔架连接杆焊接处必须牢固可靠。
⑶如有遇极恶劣的天气（如台风）来临前，为了防止不可预知的意外 发生建议放倒塔架选择安装地点43s9 697 而 丄ft佔1 4M6啷忖陽0 1 1() 祐弾缺A1 11L 12邙胖歸9［如下： 4 组装1如下：4ARi 系列用户使 田 + A RI 系列用户使 用111! 1 192m 別11O11 10开箱检查安装前，请务必对比装箱单检查配置是否齐全，风机 注：若客户购买置在风机包装箱内装机地点关于发电量以及安全运行是专门重要的，为保证风机能正常工作，以下列述可供参考。
A 、在立轴下方放置推力轴承，立轴和回转体尼龙套内涂抹润滑油脂。
B 、将电机回转体套入立轴，注意上下不得装反（标牌向上），锁卡簧，放置立轴帽，电缆线从立轴帽中穿出，和电机三根输出线交接。
处理好线的短路隐患。
C 、暴露在机外的电缆线，应包扎防晒，立轴帽上方的电缆包扎，防止下坠使电缆破皮短路。
（600W以上带有输电滑环，带有输电滑环没有ABC步骤，在接线处，也要注意C项隐患）
D、尾杆和尾舵板连接，视尾板和尾杆平行一致，旋紧螺母，尾杆首端置入回转体内，插销轴，旋紧螺母。
E 、组装叶片轮毂，叶片凹面迎风，凸面对电机，不得装反，装好叶片总成置入电机轴，放置垫圈，旋紧螺母。
转动叶片，检查电机轴、轮毂正常，安装导流罩。
F 、先把需要配置的蓄电池串联起来，然后控制器的红色接线柱（正极）和电池组的“十”极连接，黑色接线柱（负极）与“一”极相接，且勿接错。
注意：电池电压和逆变器、电机电压吻合，防止发生故障，极柱连接牢固，为防止电池极柱腐蚀，可涂上一层油脂或凡士林。
G 、风机安装完毕，检查各处连接无误，拉起风机。
（见上图，立风机前可以将发电机输出线短路连接）
风力发电机电路连接图如下
五：注意事项：
A 、如发现电机工作不正常，抖动，或有异常声音，应停机检查。
B 、风机高速旋转时，风轮旋转平面方向，不要站人和进行其它工作，以防叶片飞出伤人。
C 、电池要保持干燥清洁，电池组上面不要放置金属物品，防止造成电池短路。
D 、电气箱负极搭铁和单配的逆变器不要放置在一起，以免短路。
逆变电源使用按逆变电源说明书操作。
E 、拉线的紧线器遇大风后会自动松动，调整后可用铁丝锁住，每次大风过后，检查拉线是否松动，如有松动及时排除。
（上立杆必须垂直）
F 、风力发电机应单独布线，不可与其它线路混用，建议照明用直流电源，家用电器可使用逆变器输出的交流电源。
（逆变器和逆变器输出线不可以并联，逆变器输出线也不可以和市电连接）
G 、电气箱接线时，先接通蓄电池再接发电机输出线，分解时先分解发电机输出线再断开蓄电池组接线。
H 、电气箱的停机开关，通常在开机位置，在蓄电池充足电或在防御灾害性强风暴吹袭作临时关机用，只有风轮缓慢运行拨到关机位置，不允许在高速旋转拨动开关。
风机不得空载运行，防止高速旋转损坏叶片。
六故障排除：
七、产品保修
1、发电机体、叶片、逆变器、充电控制器保修1年。
2、三包有效期自购买之日起计算。
3、属下列情况之一的，不实行三包：
A、未按照安装说明书进行安全安装造成的设备损坏。
B、因不可抗拒的自然灾害造成的设备损坏。
C、一切倒机事故造成的设备损坏。
D、客户私自对设备改型、改装。
八、本说明书的最终解释权归青岛风王风力发电机有限公司所有。
本公司所有产品改型不另行通知。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.。
