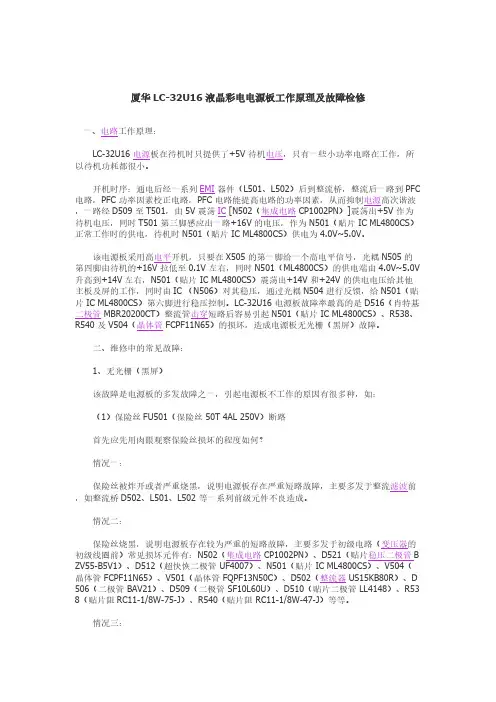

厦华LC-32U16液晶彩电电源板工作原理及故障检修

厦华LC-32U16液晶彩电电源板工作原理及故障检修一、电路工作原理： LC-32U16 电源板在待机时只提供了+5V 待机电压，只有一些小功率电路在工作，所以待机功耗都很小。

开机时序：通电后经一系列EMI器件（L501、L502）后到整流桥，整流后一路到PFC 电路，PFC 功率因素校正电路，PFC 电路能提高电路的功率因素，从而抑制电源高次谐波，一路经D509 至T501，由5V 震荡IC [N502（集成电路 CP1002PN）]震荡出+5V 作为待机电压，同时T501 第三脚感应出一路+16V 的电压，作为N501（贴片 IC ML4800CS）正常工作时的供电，待机时N501（贴片 IC ML4800CS）供电为4.0V~5.0V。

该电源板采用高电平开机，只要在X505 的第一脚给一个高电平信号，光耦N505 的第四脚由待机的+16V 拉低至0.1V 左右，同时N501（ML4800CS）的供电端由4.0V~5.0V 升高到+14V左右，N501（贴片 IC ML4800CS）震荡出+14V 和+24V 的供电电压给其他主板及屏的工作，同时由IC （N506）对其稳压，通过光耦N504 进行反馈，给N501（贴片 IC ML4800CS）第六脚进行稳压控制。

LC-32U16 电源板故障率最高的是D516（肖特基二极管 MBR20200CT）整流管击穿短路后容易引起N501（贴片 IC ML4800CS）、R538、R540 及V504（晶体管 FCPF11N65）的损坏，造成电源板无光栅（黑屏）故障。

二、维修中的常见故障： 1、无光栅（黑屏） 该故障是电源板的多发故障之一，引起电源板不工作的原因有很多种，如： （1）保险丝FU501（保险丝 50T 4AL 250V）断路 首先应先用肉眼观察保险丝损坏的程度如何？ 情况一： 保险丝被炸开或者严重烧黑，说明电源板存在严重短路故障，主要多发于整流滤波前，如整流桥D502、L501、L502 等一系列前级元件不良造成。

液晶电视电源板组成原理及检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。

他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。

下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

1:待机电路。

接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。

另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。

（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。

正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。

故障现象1：无＋5V电压输出。

分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。

建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。

故障现象2:＋5V电压在3V左右波动。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。

另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。

故障现象3: ＋5V输出电压只有＋4V。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

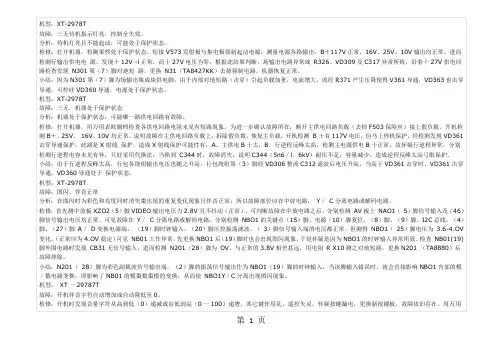

机型：XT-2978T故障：三无待机指示灯亮，控制全失效。

分析：待机灯亮且不能起动，可能处于保护状态。

检修：打开机器，检测果然处于保护状态。

短接V573发射极与集电极强制起动电源，测量电源各路输出，B＋117V正常，16V、25V、10V输出均正常。

进而检测行输出供电电源，发现十12V -l正常，而十27V电压为零，根据此结果判断，场输出电路异常或R326、VD309及C317异常所致，沿着十27V供电回路检查发现N301第（7）脚对地短路，更换N31（TA8427KK）去掉强制电路，机器恢复正常。

小结：因为N301第（7）脚为场输出集成块供电脚，由于内部对地短路（击穿）引起负载加重，电流增大，流经R371产生压降使得V361导通，VD363也击穿导通，可控硅VD360导通，电源处于保护状态。

机型：XT-2978T故障：三无，机器处于保护状态分析：机器处于保护状态，可能哪一路供电回路有故障。

检修：打开机器，用万用表欧姆档检查各供电回路电阻未见有短路现象，为进一步确认故障所在，断开主供电回路负载（去掉F503保险丝）接上假负载，开机检测B＋、25V、16V、10V均正常，说明故障在主供电回路负载上，拆除假负载，恢复主负载，开机检测B十有117V电压，但马上停机保护，经检测发现VD361击穿导通保护，此路是X射线保护。

造成X射线保护可能性有：A、主供电B十太；B．行逆程反峰太高，检测主电源供电B十正常，故怀疑行逆程异常，分别检测行逆程电容未见有异，只好采用代换法，当换到C344时，故障消失，说明C344（5n6／l．6kV）耐压不足，容量减少，造成逆程反峰太高弓眼保护。

小结：由于行逆程反峰太高，行包各绕组输出电压也随之升高，行包统组第（3）脚经VD306整流C312滤波后电压升高，当高于VD361击穿时，VD361击穿导通，VD360导通处于保护状态。

机型：XT-2978T故障：图闪、伴音正常分析：在图闪时为彩色和亮度同时消失棗出现的重复变化现象且伴音正常，所以故障部位应在中放电路，Y／C分离电路或解码电路。

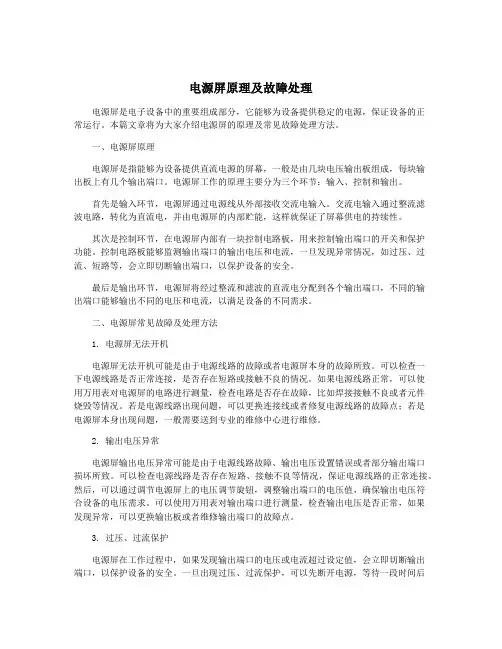

电源屏原理及故障处理电源屏是电子设备中的重要组成部分，它能够为设备提供稳定的电源，保证设备的正常运行。

本篇文章将为大家介绍电源屏的原理及常见故障处理方法。

一、电源屏原理电源屏是指能够为设备提供直流电源的屏幕，一般是由几块电压输出板组成，每块输出板上有几个输出端口。

电源屏工作的原理主要分为三个环节：输入、控制和输出。

首先是输入环节，电源屏通过电源线从外部接收交流电输入。

交流电输入通过整流滤波电路，转化为直流电，并由电源屏的内部贮能，这样就保证了屏幕供电的持续性。

其次是控制环节，在电源屏内部有一块控制电路板，用来控制输出端口的开关和保护功能。

控制电路板能够监测输出端口的输出电压和电流，一旦发现异常情况，如过压、过流、短路等，会立即切断输出端口，以保护设备的安全。

最后是输出环节，电源屏将经过整流和滤波的直流电分配到各个输出端口，不同的输出端口能够输出不同的电压和电流，以满足设备的不同需求。

二、电源屏常见故障及处理方法1. 电源屏无法开机电源屏无法开机可能是由于电源线路的故障或者电源屏本身的故障所致。

可以检查一下电源线路是否正常连接，是否存在短路或接触不良的情况。

如果电源线路正常，可以使用万用表对电源屏的电路进行测量，检查电路是否存在故障，比如焊接接触不良或者元件烧毁等情况。

若是电源线路出现问题，可以更换连接线或者修复电源线路的故障点；若是电源屏本身出现问题，一般需要送到专业的维修中心进行维修。

2. 输出电压异常电源屏输出电压异常可能是由于电源线路故障、输出电压设置错误或者部分输出端口损坏所致。

可以检查电源线路是否存在短路、接触不良等情况，保证电源线路的正常连接。

然后，可以通过调节电源屏上的电压调节旋钮，调整输出端口的电压值，确保输出电压符合设备的电压需求。

可以使用万用表对输出端口进行测量，检查输出电压是否正常，如果发现异常，可以更换输出板或者维修输出端口的故障点。

3. 过压、过流保护电源屏在工作过程中，如果发现输出端口的电压或电流超过设定值，会立即切断输出端口，以保护设备的安全。

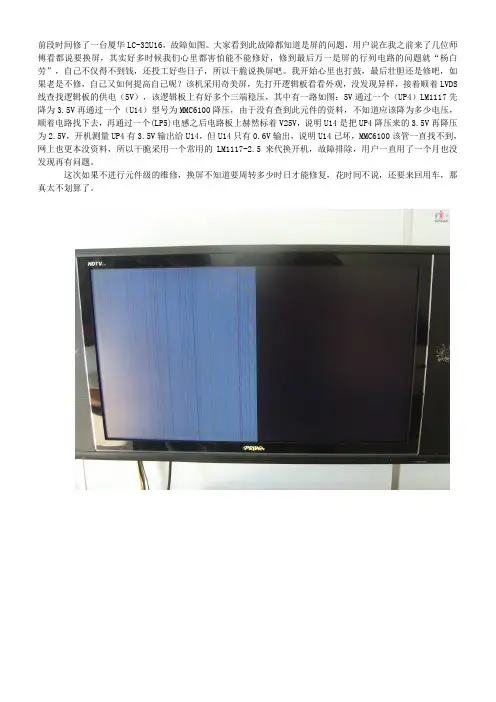

前段时间修了一台厦华LC-32U16，故障如图。

大家看到此故障都知道是屏的问题，用户说在我之前来了几位师傅看都说要换屏，其实好多时候我们心里都害怕能不能修好，修到最后万一是屏的行列电路的问题就“杨白劳”，自己不仅得不到钱，还投工好些日子，所以干脆说换屏吧。

我开始心里也打鼓，最后壮胆还是修吧，如果老是不修，自己又如何提高自己呢？该机采用奇美屏，先打开逻辑板看看外观，没发现异样，接着顺着LVDS 线查找逻辑板的供电（5V），该逻辑板上有好多个三端稳压，其中有一路如图：5V通过一个（UP4）LM1117先降为3.5V再通过一个（U14）型号为MMC6100降压，由于没有查到此元件的资料，不知道应该降为多少电压，顺着电路找下去，再通过一个(LP5)电感之后电路板上赫然标着V25V，说明U14是把UP4降压来的3.5V再降压为2.5V，开机测量UP4有3.5V输出给U14，但U14只有0.6V输出，说明U14已坏，MMC6100该管一直找不到，网上也更本没资料，所以干脆采用一个常用的LM1117-2.5来代换开机，故障排除，用户一直用了一个月也没发现再有问题。

这次如果不进行元件级的维修，换屏不知道要周转多少时日才能修复，花时间不说，还要来回用车，那真太不划算了。

厦华LC-27U16黑屏，有指示灯分析检修：先通电检测，电视亮一下就黑屏，故怀疑是背光板域电源板的问题。

测量背光板供电24V在背光板亮时电压从24伏下降到1 5伏左右背光黑屏保护，于是沿着背光板供电这一路查找原因，24V背光供电是24V振荡IcN904(NcPl207DRL)5脚输出驱动脉冲致使MOs管V907(11N60c3)开关导通，从而使T904振荡输出所需背光供电电压24V，而输出的24V电压经取样电路N908(TL431AcD)，N907(Ps2701-1)反馈给N904(NcPl207DRL)的2脚，24V振荡IcN904输出相对应信号从而调整输出电压。

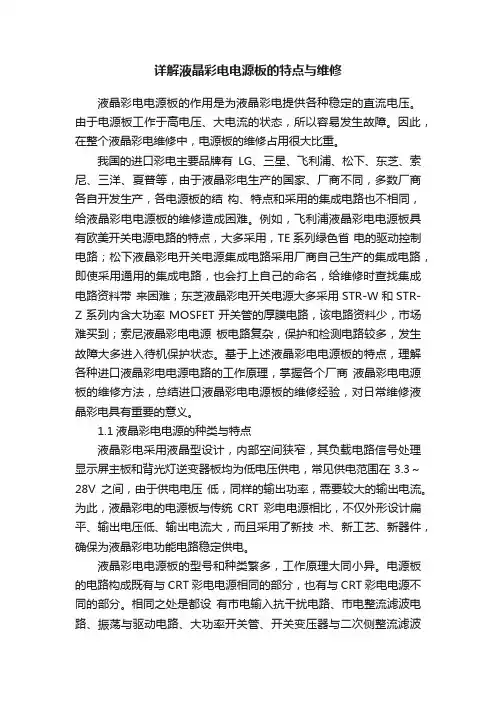

详解液晶彩电电源板的特点与维修液晶彩电电源板的作用是为液晶彩电提供各种稳定的直流电压。

由于电源板工作于高电压、大电流的状态，所以容易发生故障。

因此，在整个液晶彩电维修中，电源板的维修占用很大比重。

我国的进口彩电主要品牌有LG、三星、飞利浦、松下、东芝、索尼、三洋、夏普等，由于液晶彩电生产的国家、厂商不同，多数厂商各自开发生产，各电源板的结构、特点和采用的集成电路也不相同，给液晶彩电电源板的维修造成困难。

例如，飞利浦液晶彩电电源板具有欧美开关电源电路的特点，大多采用，TE系列绿色省电的驱动控制电路；松下液晶彩电开关电源集成电路采用厂商自己生产的集成电路，即使采用通用的集成电路，也会打上自己的命名，给维修时查找集成电路资料带来困难；东芝液晶彩电开关电源大多采用STR-W和STR-Z系列内含大功率MOSFET开关管的厚膜电路，该电路资料少，市场难买到；索尼液晶彩电电源板电路复杂，保护和检测电路较多，发生故障大多进入待机保护状态。

基于上述液晶彩电电源板的特点，理解各种进口液晶彩电电源电路的工作原理，掌握各个厂商液晶彩电电源板的维修方法，总结进口液晶彩电电源板的维修经验，对日常维修液晶彩电具有重要的意义。

1.1液晶彩电电源的种类与特点液晶彩电采用液晶型设计，内部空间狭窄，其负载电路信号处理显示屏主板和背光灯逆变器板均为低电压供电，常见供电范围在3.3～28V之间，由于供电电压低，同样的输出功率，需要较大的输出电流。

为此，液晶彩电的电源板与传统CRT彩电电源相比，不仅外形设计扁平、输出电压低、输出电流大，而且采用了新技术、新工艺、新器件，确保为液晶彩电功能电路稳定供电。

液晶彩电电源板的型号和种类繁多，工作原理大同小异。

电源板的电路构成既有与CRT彩电电源相同的部分，也有与CRT彩电电源不同的部分。

相同之处是都设有市电输入抗干扰电路、市电整流滤波电路、振荡与驱动电路、大功率开关管、开关变压器与二次侧整流滤波电路等。

液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路,而且保护电路也更加复杂和完善。

虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异.本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC（功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成,其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。

所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS-ON，让电源板上的PFC电路工作，产生正常的PFC电压（400V左右），接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。

其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电;+24v电压主要给背光电路(高压板）供电。

这里我们先介绍一下液晶电源中的特殊单元电路.1．升压直流斩波电路PFC电源采用的就是该电路。

它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同.这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。

升压原理如图2。

上面是Q1导通状态图，下面是Q1截止状态图。

当Q1导通时,电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降,UL变成左负右正,这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。

B+等于Ue+UL，明显B+大于Ue。

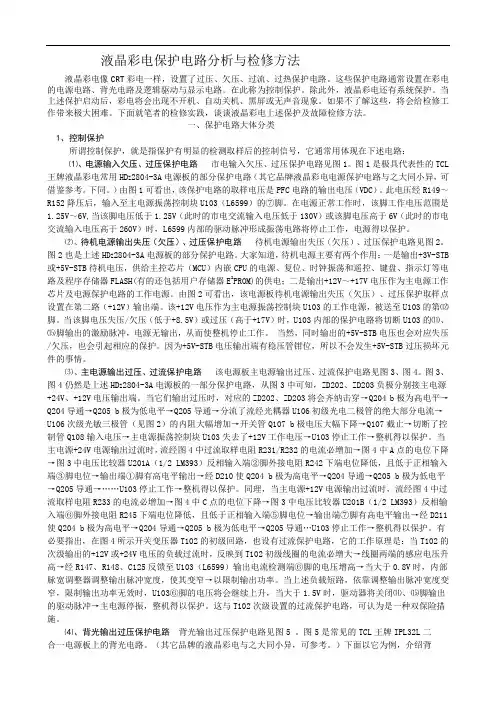

液晶彩电保护电路分析与检修方法液晶彩电像CRT彩电一样，设置了过压、欠压、过流、过热保护电路。

这些保护电路通常设置在彩电的电源电路、背光电路及逻辑驱动与显示电路。

在此称为控制保护。

除此外，液晶彩电还有系统保护。

当上述保护启动后，彩电将会出现不开机、自动关机、黑屏或无声音现象。

如果不了解这些，将会给检修工作带来极大困难。

下面就笔者的检修实践，谈谈液晶彩电上述保护及故障检修方法。

一、保护电路大体分类1、控制保护所谓控制保护，就是指保护有明显的检测取样后的控制信号，它通常用体现在下述电路：⑴、电源输入欠压、过压保护电路市电输入欠压、过压保护电路见图1。

图1是极具代表性的TCL 王牌液晶彩电常用HD Z2804-3A电源板的部分保护电路（其它品牌液晶彩电电源保护电路与之大同小异，可借鉴参考。

下同。

）由图1可看出，该保护电路的取样电压是PFC电路的输出电压（VDC）。

此电压经R149～R152降压后，输入至主电源振荡控制块U103（L6599）的⑦脚。

在电源正常工作时，该脚工作电压范围是1.25V～6V,当该脚电压低于1.25V（此时的市电交流输入电压低于130V）或该脚电压高于6V（此时的市电交流输入电压高于260V）时，L6599内部的驱动脉冲形成振荡电路将停止工作，电源得以保护。

⑫、待机电源输出失压（欠压）、过压保护电路待机电源输出失压（欠压）、过压保护电路见图2。

图2也是上述HD Z2804-3A电源板的部分保护电路。

大家知道，待机电源主要有两个作用：一是输出+3V-STB 或+5V-STB待机电压，供给主控芯片（MCU）内嵌CPU的电源、复位、时钟振荡和遥控、键盘、指示灯等电路及程序存储器FLASH(有的还包括用户存储器E2PROM)的供电；二是输出+12V～+17V电压作为主电源工作芯片及电源保护电路的工作电源。

由图2可看出，该电源板待机电源输出失压（欠压）、过压保护取样点设置在第二路（+12V）输出端。

液晶显示器电源工作原理及维修(总14页)-本页仅作为预览文档封面，使用时请删除本页-液晶显示器电源工作原理及维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。

电源适配器的内部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。

内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。

外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。

二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。

电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。

LCD显示器中的电源部分均采用开关电源。

由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。

PWM型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。

PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。

脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。

以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。

1、 UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。

夏新液晶彩电电源电路工作原理分析一、电源电路的组成及工作原理1.电源电路的组成框图（见下图）该系列电源所提供的电压分为三组：第一组不受控。

一开机就有的+5vS主要是给操作控制MCU提供电压：第二组给液晶电视LCD屏上的升压板提供+24V工作电压：第三组输出电压较多，有+12V、-12V、+18V、+3.3V和+5V。

这组主要是向音、视频处理电路板及LCD屏上的控制板提供工作电压。

其中第二、三组的电压受McU控制。

该电源板主要由输入滤波电路、整流电路、功率因素校正电路、PWM交流变换器电路、稳压电路和保护电路组成的。

2.电路工作原理（1）+5VS电压产生及稳压过程1）产生过程：市电220V由连接器JF1输入，经保险丝F1（3.15A／250V）后，进入由T2、T1、C5、C6等组成的抗干扰电路。

滤除高频杂波。

而后再进入整流桥堆DB1进行全波整流及C13滤波获得300V的直流电压。

这个电压通过开关变器T4的（1）（2）绕组加至U2（FS-DH321）的（6）、（7）、（8）脚。

U2是开关电源模块。

与此同时经过整流滤波后的直流300V也通过R111、R112向U2（5）脚提供软启动电压。

u2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大形成的开关脉冲被加至内部开关管的栅极，使开关管工作于开关状态。

于是在T4的绕组中形成大小、方向时刻变化的脉冲电源。

由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。

其中绕组（3）～（4）的感应电压经D66半波整流C22滤波和D50稳压送至U2的（2）脚向U2提供工作电压；绕组（5）～（7）的感应电压经D13半波整流、C44、L1、C52滤波形成+5VS的电压。

2）稳压控制过程：采用次级取样稳压方式。

当某种原因使得+5VS升高通过电阻R38流入光耦U4中二极管的电流增大，光敏三极管的内阻减小，u2的（3）脚电位下降，内邮脉宽调制电路输出开关脉冲占空比下降。

厦华液晶彩色电视机典型机芯故障检修要点(HK系列)厦华液晶彩色电视机典型机芯故障检修要点(HK系列)7.1 机型概述厦华HK系列液晶彩电是采用MST公司的主芯片为核心的系列机型.其主要机型有LC-42HK55、LC-47HK55,派生出来的机型还有LC-37HU35、LC-40HU35、LC-42HU27、LC-46HU27、LC-47HU27等.上述机型电路框架方面大致相同.7.2整机方框及接线图等7.2.1 整机的电路方框图整机的电路方框图如图7-2-1所示.图7-2-1整机的电路方框图247平板彩色电视机维修要点手册7.2.2整机的电路接线图整机的电路接线图如图7-2-2所示.7.2.3主要集成电路及其功能图7-2-2整机电路接线图①NS4(MST9U88L):它是一片全功能大规模专用集成电路,能实现HDMI接口处理、视频解码、视频开关选择、A/D和D/A变换、隔行/逐行处理、模式变换、OSD和低压差分输出处理等全部功能:另外,它还具有音频选择、处理及MCU的功能等.②NS5、NS2(24C02N-10SI27)、NS3(24C02N-10SI27):存储器,储存整机的各种重要数据.③NW200(HEF4052BT):音频信号切换/音频信号效果处理.④NA6(MP7722):伴音功放电路.⑤N512(TEA1610T):24V主开关电源控制集成电路.⑥N504(AN7809AF):9V稳压集成电路.⑦N507(A6563A):PFC控制集成电路.⑧N501(DH321):5V副电源控制集成电路.⑨N511(LM393D):过压保护电路.⑩N510(SI9933):5VSB电源控制开关.248第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)7.3整机实际结构图解7.3.1 HK系列液晶彩电整机实际内部构造说明HK系列液晶彩电电路部分由电源板组件、数字板、高频板和转接板四大部分组成,背光板布置在屏左右两侧,键控板装置在机身的右侧,这样使得机身看上去更加简洁,这也是目前液晶电视的一种流行放置方式.接收头设置在机身的左侧.此外在细节设计方面,HK系列液晶彩电的扬声器插座还采用人性化的防呆设计,使得安装插拔更便捷,不易插错.实物图如图7-3-1所示.图7-3-1 LC42HK55内部结构图解7.3.2整机拆卸注意事项①要防ESD:CMOS和半导体器件受静电放电易损坏,操作时应将LCD组件放在防静电平台上,操作者要带防静电手环,以防静电产生.②选择合适大小的垫布:拆卸机子之前应确保选择的垫布比屏面积稍大些,以保护显示屏避免屏受到划伤.③屏线插头的插拔:HK机型的屏线插头没有用硅胶固定,拆装时需小心按下两头卡钩,以免破坏插头.④螺钉的拆卸:所有的安装孔与框架上孔的孔位应对齐,错位时支撑框架应修改,切勿249平板彩色电视机维修要点手册强行锁入螺丝.液晶电视机有规格不一、大小不一的各种螺钉,这些螺钉的安装位置都有要求,严禁装错,装错一个,如在短螺钉的地方装上长的螺钉,长的螺钉就有可能穿过安装的介体,最终顶到LCD屏上,导致LCD屏永久损坏,因此实际拆装时,不同的螺钉一定要分类摆放.⑤显示表面沾污:如果显示表面沾污,用棉签或软布擦净.如擦不净,可用棉签或软布蘸有清洗剂(挤干)擦拭.⑥异物检查:拆装结束后,应该检查有没有异物掉在机器内部,尤其是金属异物.⑦底座的拆卸:一般的机型只要拆下底座螺钉后,底座就可轻松的卸下,但是HK机型的底座设计和其他机型的不同,在底座插销壳里还设有机械卡钩,拆卸HK机型底座时,除需卸下底座螺钉外,还需拧松机身底部的4个螺钉,然后将机壳底部掰开,这时底座才拆得下来,不可生硬将底座揣出,否则会破坏底座.具体操作如图7-3-2、图7-3-3所示.图7-3-2步骤一图7-3-3步骤二7.4信号流程天线接收的射频信号RF进入高频头TUN1,经高放和混频获中频信号IF,再经VZ100预中放后送声表面波ZZ101进行中频滤波,获得较理想的中频特性,然后送入NZ100(R2S1040)进行中放、锁相环VCO及同步检波,获得全电视信号TV-CVBS;同时,IF经预中放后也送声表面波滤波器ZZ100进行滤波,再送入NZ100进行中放,输出伴音第二中频信号TV-SIF.从R2S1040输出的TV视频TV-CVBS与TV-SIF送到主芯片NS4(MST9U88L).A V1、A V2、S-VIDEO、YPbPr1和YPbPr2的视频信号也送到MST9U88L,而它们的音频信号经音频开关NW200(HEF4052BT)选择后也送到MST9U88L(其中A V1与S-VIDEO共用一组音频口).还有VGA及HDMI的视频和音频信号也都送到250第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)MST9U88L.经MST9U88L处理的视频信号, 送出4对差分信号和1对时钟信号供液晶屏显示.而AV1、A V2、S-VIDEO和TV的视频信号经内部选择和处理后, 输出A V-OUT的视频信号,再经2倍视频放大,然后送到A V-OUT输出口.经MST9U88L处理的音频信号, 一路送到伴音功放NA6(MP7722DF), 经放大后送往喇叭; 同时, 它还送到耳机功放N350(BH3547F), 经放大后送往耳机.另外一路音频信号通过I2C总线送到D/ A转换器NS6(CS4344), 转换成模拟音频信号L/ R后送到A V-OUT输出口.7.5开关电源工作原理介绍见图7-5-1,本机电源部分由PFC部分、24V主开关电源部分、5V 电源部分、32VSC电源部分、18V电源部分、15V电源部分组成.其中,18V电源还产生18VSC 电源、9VSC电源,5V电源还产生5VSC、VSB电压.220V市电经过X501插座输入电源板,再经过RT501、C504、L501、C501、C508、C509、L503、C503、L502、C506等EMI元器件,送到整流全桥D501(D15XB60).从D501(D15XB60)的1脚输出脉动直流电, 再经PFC电感L504、PFC二极管D506到达主滤波电容C533.再到达副电源开关变压器T501的4脚,经过内部的绕组,从6脚输出到副电源控制电路N501(DH321)的6、7、8脚,在T501的1脚、3脚上互感得到的脉动电压,经R514限流、D504整流、C513滤波,提供稳定的直流电压给N501的3脚,为其提供工作电源,N501进入正常工作状态.T501的2脚绕组感应得到的脉动电压,经R516限流、D505整流、C521滤波,V501/N502稳压,得到V_15V电压.V_15V电压一路提供到N507(L6563A)的l4脚,为其供电,N507(L6563A)开始进入正常工作状态, 在13脚输出PFC驱动脉冲,控制PFC开关管V502的导通状态,PFC 电路开始工作.V_15V电压还送到N512(TEA1610T)的11脚,为其提供工作电源.N512(TEA1610T)开始工作后,在其7脚、10脚输出高低驱动脉冲,驱动24V主开关电源开关管V507(2SK3469)、V508(2SK3469),24V主开关电源开始工作.主开关电源主要产生两路24V直流电压和18V直流电压.副电源开关变压器T501的7脚绕组产生的脉动电压,经D510整流,C535滤波,V504/N509稳压,得到32V的调谐电压,送到高频头.副电源开关变压器T501的8脚绕组产生的脉动电压,经D511整流,C534/C536、L507、C539滤波,得到稳定的5V电压输出.本机24V/18V稳压控制电路是由R585、R586、R587为24V一路取样,R584、R583、R587为24V一路取样;R582、R581、R587为18V一路取样, 以及N514(TL431)稳压基准误差放大器、光耦N513(TLP421)、N512(TEA1610T)的14脚、16脚内部电阻组成.本机5V稳压控制电路是由R547、R548以及N508(TL431)稳压基准误差放大器、光耦N506(TLP421GR)、N512(TEA1510T)的3脚内部电阻组成.251252平板彩色电视机维修要点手册图7-5-1开关电源电路第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)图7-5-1开关电源电路(续)253平板彩色电视机维修要点手册本机开关机控制信号为Standby2,是由X505的11脚输入的,Standby2信号控制主要分为3路:①Standby2控制信号经D512、R527、V503、N505控制V501的导通,从而控制了V_15V 电源的有无,从而实现对N507(L6563A)、N512(TEA1610T)两个芯片的工作电源的有无,实际上就控制了PFC电压、24V、18V电压的产生和关闭;②Standby2控制信号经R559、V506控制V504的导通和截止,从而控制了32V的产生或关闭;③Standby2控制信号经V505、R553、N510(SI9933ADY)的4脚,控制N510(SI9933ADY)的导通,从而控制5VSC电压的产生和关闭.7.6主要IC介绍7.6.1 主芯片NS4(MST9X88L)1.主芯片MST9U88L引脚图HK系列液晶彩电, 整机采用MSTAR公司的MST9X88L超级单芯片方案(内销和美洲机采用MST9U88L,欧洲机采用MST9E88L,本节主要介绍内销机),该芯片具有电路简单、接口齐全、功能强大的特点.MST9U88L集成了多路电子开关选择器、3D Decoder、10bitADC、DEINTERFACE、SCLALER、256色OSD图形、双LVDS输出、DVI/HDMI(HDCP)、3D降噪、支持SXGA/WXGA(1366x768)等功能于一体,用户界面友好.采用256脚LQFP封装(见图7-6-1),相对BGA封装具有维修方便,拆卸简单的特点.2.MST9U88L引脚说明(见表7-6-1)表7-6-1 MST9U88L引脚说明7.6.2 中放瑞萨R2S10401SP 芯片方框图1.R2S10401SP芯片引脚图(见图7-6-1)R2S10401SP最大特点是可支持多种图像格式(PAL/NTSC/SECAM)和伴音格式(DK/BG/I/M/N/L/L').254第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)图7-6-1 R2S10401SP芯片方框图2.引脚说明(见表7-6-2)表7-6-2 引脚说明255平板彩色电视机维修要点手册7.6.3 D 类伴音功放芯片MP77221.MP7722引脚图(见图7-6-2)D类伴音功放芯片MP7722在24V供电,4Ω负载情况下,最大可以输出2x20W,无需外接散热片(底部需要和印制板保持良好焊接,以利于散热),适应宽电源9.5～26V,是MPS生产的第二代高集成音频放大芯片.它集成了以下功能:180mΩ场效应管,快速开启/关断,精简保护电路.MP7722利用一个单独的输出机构,把2x20W的功率送到4Ω的扬声器.整个电路应用了MPS自己特有的可变频率电路技术,波形失真系数小,响应时间短,单电源供电.图7-6-2引脚图2.MP7722引脚说明(见表7-6-3)表7-6-3 MP7722引脚说明256第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)续表3.MP7722典型应用电路(见图7-6-3)图7-6-3 MP7722典型应用电路7.7工厂菜单的进入和调试方法7.7.1 工厂菜单的进入及调试方法进入工厂菜单方法:依次按"INPUT"、"2"、"5"、"8"、"0"键即可以进入工厂菜单;用"CH+"、"CH-"键选择调整项,用"VOL+"、"VOL-"键调整大小.连续按"MENU"键即可退出工厂菜单.软件升级方法:进入工厂菜单选择"OPTION"项,将ISP设为1,或者插上跳线J1,即可在线升级,升级完必须将ISP设为0或拔掉跳线J1.7.7.2初始化设置进入工厂菜单后,进入OPTION和HOTEL OPTION调整子菜单,调整项见表7-7-1.257平板彩色电视机维修要点手册表7-7-1 子菜单调整7.7.3其他调整①中放AFT调试:通电进入工厂菜单,把IF VCO调成1,或按组合键"INPUT"、"2"、"5"、"8"、"1"进入VCO调试模式,断开J2,调整LZ100使TP5(B面)的电压为2.5V,然后焊好J2.②中放AGC调试: 从RF端输入射频电视信号,调整RZ133使TP1(B面)的电压为2V,并观测画面应无明显的雪花点.再将RF端输入电视信号强度增加到90dBV,应能正常显示而无明显的网纹或噪点干扰.③出厂设置见表7-7-2.表7-7-2 出厂设置7.8维修注意事项①切勿拆卸LCD组件或者对它进行修改,以免引起电击,造成电子元器件损坏,屏表面划伤.②如自行拆卸或修改LCD屏组件,将损失LCD屏的免费保修.③当心LCD组件的破碎玻璃,注意不要造成显示屏破裂,当心割手.258第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)④切勿碰触破裂显示屏流出的液体,假如液体溅到手脚或衣服立即用肥皂清洗或者酒精(ALCOHOL)清洗,严防液体溅入嘴、眼中,万一液体溅入眼内,应立即用大量清水冲洗至少15min,随后立即送医院.⑤LCD组件内的荧光灯含有水银,假如破碎损坏,按当地有关法规处理.⑥所有的安装孔与框架上孔的孔位应对齐,错位时支撑框架应修改,切勿强行锁入螺丝.⑦安装在LCD组件上的保险丝参数不能更改.⑧防静电.CMOSLSI和半导体器件受静电放电易损坏,操作时应将LCD组件放在防静电平台上,操作者要带防静电手环,以防静电产生.⑨显示表面沾污.如果显示表面沾污,用棉签或软布擦净.如擦不净,可用棉签或软布蘸清洗剂(挤干)擦拭;附:①理想的清洗剂:水,PA(异丙醇),Hexane[(正)己烷].②不可用的清洗剂:Ketone type(酮类),Acetone(丙酮),Ethyl alcohol(乙醇),Toluene(甲苯),Ethyl acid(乙酸),Methyl chloride(氯甲烷).它们会起化学反应而使偏光器永久性损坏.⑩操作时环境湿度:建议在50%～65%RH湿度下装配LCD组件.11储存和运输指南:不要将LCD组件储存在有有机溶剂、有腐蚀性气体的环境中.在有机溶剂环境中,偏光板会变色,显示质量下降;在腐蚀性气体环境中,各个问题都会发生.建议储存环境为:温度0～35℃,湿度50%--一65%RH.12LCD组件工作、储存环境的极限值:a.工作温度:0～50℃;b.工作湿度:20%～85%RH;C.储存温度:-20～+60℃;d.储存湿度:10%～85%RH.13液晶电视机有规格不一、大小不一的各种螺钉,这些螺钉的安装位置都有要求,严禁装错,装错一个,如在短螺钉的地方装上长的螺钉,长的螺钉就有可能穿过安装的介体,最终项到LCD屏上,导致LCD屏永久损坏,因此实际拆装时,不同的螺钉一定要分类摆放.14任何时候都不可用外力或异物去撞、划、打液晶屏.15拔插电路的有些插头时,一定要不小心,以免损坏插座或插头.16无很高的把握时,不要随意更换电路板上的任何集成电路.17拆装结束后,应该检查有没有异物掉在机器内部,尤其是金属异物.7.9 电路主要插座及主要集成电路正常工作电压7.9. 11 相关插座实测维修资料对于本节介绍的实测维修数据,电压基本上要求用数字表进行实测;接地点的选择:冷地是以LCD显示屏的金属外壳为接地点,热地以300V主滤波电容的负极为接地点;电压测量时一般用20V的量程,高于20V的用200V量程,高于200V的用1000V量程;有充放电259平板彩色电视机维修要点手册效应的引脚的电阻,必须等充放电完成后,阻值稳定下来时,再记录;把电视机置于PALD/K制,频道在1频道;并且电视机的各种模拟量,比如音量/亮度/对比度/彩色等置于适中. 对于集成电路的内部阻值来说,数据为0的那只脚就是测试时的接地脚,表笔的接地脚都是该脚.相关插座实测维修资料见表7-9-1～表7-9-12.表7-9-1 X502表7-9-2 X505表7-9-3 X506表7-9-4 X507表7-9-5 X508表7-9-6 X509表7-9-7 N102260第7章厦华液晶彩色电视机典型机芯故障检修要点(HK系列)表7-9-8 NW200表7-9-9 N103表7-9-10 N104表7-9-11 N106表7-9-12 高频头7.9.2 电源板实测维修资料电源板实测维修资料见表7-9-13～表7-9-24.表7-9-13 N501(DH321)表7-9-14 N502(TA78L09)表7-9-15 N508(TL431)表7-9-16 N510(SI9933)表7-9-17 N511(LM393D)261平板彩色电视机维修要点手册表7-9-18N512(TEAl610T)表7-9-19 N514(TL431)表7-9-20 V501(A966)表7-9-21 V502(F20W503)表7-9-22 V504(A1015)表7-9-23 V507(2SK3469)表7-9-24 V508(2SK3469)。

液晶电视机电源板常见故障维修方法2021-12-15 23:27:22液晶电视机电源板常见故障维修方法液晶电视电源板中，副电源为主电源CPU控制系统提供5V供电；PFC并联开关电源电路，把全桥整流后的300V电压提高到380—400V，这部分因高电压易损坏；PWM控制主电源电路，输出5V、12V、18V、24V，这部分是功率消耗大的部分，也容易损坏；过电流、过电压、过热电路保护检测到故障时，迫使电源输出电压降低或停止工作。

电源板主要引发的故障现象有，开机黑屏、无图像/无伴音，输出电压过高或过低，自动关机，花屏等。

液晶电视电源板与CRT彩电的基本相同。

因此，在检修上也有很多相似之处。

对于这部分电路，常见的故障现象是，开机烧熔丝管，开机无输出、有输出但电压高或低等。

由于我们大家对这类故障都已经比较熟悉，故这里简要介绍这几部分电路的检修思路。

检修时，可以通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。

应首先对之流输出端的各个电压进行检测，若只有一路的电压不正常，则检测该支路输出端上的电阻器、滤波电容以及半导体器件即可。

若各路电压都没有输出，则应检测电路中的开关变压器、二次侧输出滤波电容、桥式整流堆、开关场效应管、开关集成电路、光耦合器、300V滤波电容、熔丝管等是否损坏。

液晶电视电源板中，副电源为主电源CPU控制系统提供5V供电；PFC并联开关电源电路，把全桥整流后的300V电压提高到380—400V，这部分因高电压易损坏；PWM控制主电源电路一、待机指示灯不亮测量220V输入电路熔丝或大限流电阻是否熔断，如果已经熔断，说明开关电源存在严重短路。

先测PFC输出电路大滤波电容两端电阻是否正常，如果该电容电阻很小或为0，则说明大滤波电容或或PFC 输出端主、副电源发生短路漏电故障，主要对以下电路进行检测：1、检查PFC输出端大滤波电容是否击穿短路。

2、检查副电源厚膜电路、主电源MOSFET开关管是否击穿，如果击穿，进一步检查稳压控制电路的光耦合器、误差放大器，检查开关管D极的尖峰脉冲吸收电路是否正常，避免造成厚膜电路或MOSFET开关管再次损坏。

液晶电视电源板常见故障检修方法初探作者：陈业富来源：《科学与财富》2020年第16期摘要：本文通过多年的液晶电视电源板的维修经验，和大家一起分享总结了液晶电视电源板常见故障的检修方法。

关键词：故障现象;检修思路;检修方法;检修过程液晶电视的电源板是液晶电视的故障高发部位，是我们修理液晶电视的重点和难点之一;但业余条件下，电源板却是可维修性最高的部分。

根据以往积累的经验表明电源板常见故障主要有以下几种：一、开机烧熔丝管（一）检修思路：开机烧熔丝管，表明电源板存在严重短路。

此时可先测PFC输出电路大滤波电容两端电阻是否正常，如果该电容两端电阻值很小，则说明大滤波电容或者PFC输出端主、副电源发生短路或漏电故障。

如该电容两端电阻正常，则短路漏电故障在PFC整流管之前的网络。

（二）检修方法和过程：先检测PFC输出端的大滤波电容是否损坏，观察PFC输出端电容的顶端是否隆起和开裂，隆起和开裂则表明该电容可能已损坏。

再检查副电源厚膜电路、主电源MOSFET开关管是否击穿短路。

如果击穿，其任意两引脚之间的阻值趋近于零;表明该器件已经短路损坏。

仔细检查该器件周边的元件、扩大检测范围，将稳压控制电路的光耦合器、误差放大器，检查开关管D极的尖峰脉冲吸收电路全部都彻底查一下，尽量把已损坏的元件都找出来。

避免造成厚膜电路或MOSFET开关管在加电试机过程中二次损坏;造成不必要的损失。

如果测量PFC输出端的大滤波电容两端电阻基本正常，则短路漏电故障可能发生在PFC 整流管之前的电路中。

此时可先检查市电输入电路的压敏电阻以及检测抗干扰电路电容是否击穿短路;再检查PFC电路开关管是击穿短路。

如果短路，则应该进一步检查升压电感;同时检查驱动控制集成电路的稳压采样电路分压电阻，主要是PFC输出电压采样分压电阻和市电整流滤波电容电压采样分压电阻，其次是检查过流保护电路的采样电阻是否连带损坏。

二、电源指示灯不亮，熔丝管完好（一）检修思路：熔丝管完好，表明电源板不存在严重的短路故障，但指示灯不亮，则表明副电源电路未工作。
