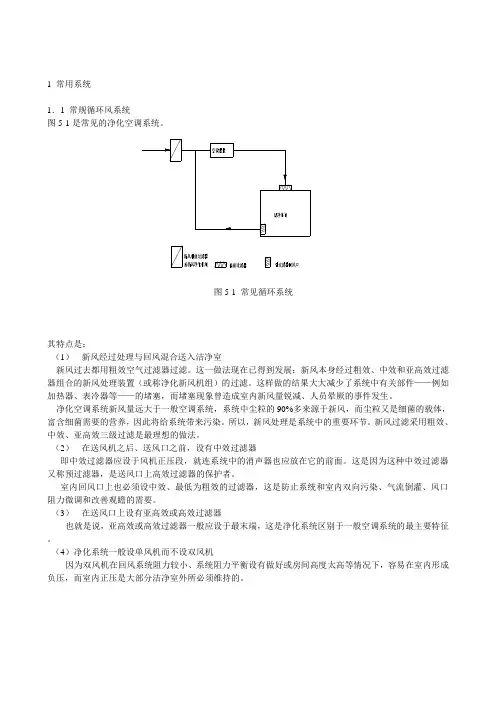

1 常用系统1．1 常规循环风系统图5-1是常见的净化空调系统。
图5-1 常见循环系统其特点是：（1）新风经过处理与回风混合送入洁净室新风过去都用粗效空气过滤器过滤。
这一做法现在已得到发展：新风本身经过粗效、中效和亚高效过滤器组合的新风处理装置（或称净化新风机组）的过滤。
这样做的结果大大减少了系统中有关部件——例如加热器、表冷器等——的堵塞，而堵塞现象曾造成室内新风量锐减、人员晕厥的事件发生。
净化空调系统新风量远大于一般空调系统，系统中尘粒的90%多来源于新风，而尘粒又是细菌的载体，富含细菌需要的营养，因此将给系统带来污染。
所以，新风处理是系统中的重要环节。
新风过滤采用粗效、中效、亚高效三级过滤是最理想的做法。
（2）在送风机之后、送风口之前，设有中效过滤器即中效过滤器应设于风机正压段，就连系统中的消声器也应放在它的前面。
这是因为这种中效过滤器又称预过滤器，是送风口上高效过滤器的保护者。
室内回风口上也必须设中效、最低为粗效的过滤器，这是防止系统和室内双向污染、气流倒灌、风口阻力微调和改善观瞻的需要。
（3）在送风口上设有亚高效或高效过滤器也就是说，亚高效或高效过滤器一般应设于最末端，这是净化系统区别于一般空调系统的最主要特征。
（4）净化系统一般设单风机而不设双风机因为双风机在回风系统阻力较小、系统阻力平衡设有做好或房间高度太高等情况下，容易在室内形成负压，而室内正压是大部分洁净室外所必须维持的。
1．2 全新风系统这是为有毒有害有味或粉尘严重的生产工艺设计的全部采用室外空气的系统，其能量消耗最大，见图画5-2。
画5-2 全新风系统其特点是：（1）全部空气量都来自室外，经过处理后送入室内。
（2）室内的回风口不是把空气吸回系统，而是送入排风管道，由排风机或再经处理排至室外，每个房间可以单独排放，也可以几个房间联合排放。
（3）排风量小于送风量时，室内保持正压，反之为负压。
1．3有连续局部排风的系统这是为车间内局部有污染（例如片剂车间的工艺粉尘）连续产生，在生产期间都要局部抽排而设计的，见图5-3。
