涂料检测方法

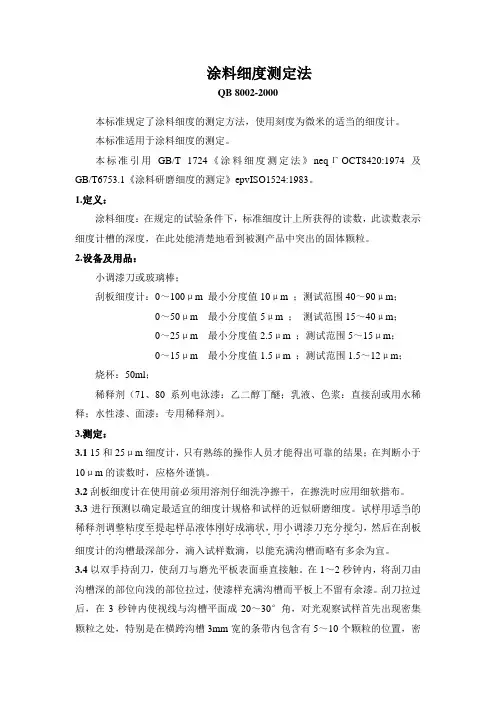

涂料细度测定法

QB 8002-2000

本标准规定了涂料细度的测定方法，使用刻度为微米的适当的细度计。

本标准适用于涂料细度的测定。

本标准引用GB/T 1724《涂料细度测定法》neqГOCT8420:1974及GB/T6753.1《涂料研磨细度的测定》epvISO1524:1983。

1.定义：

涂料细度：在规定的试验条件下，标准细度计上所获得的读数，此读数表示细度计槽的深度，在此处能清楚地看到被测产品中突出的固体颗粒。

2.设备及用品：

小调漆刀或玻璃棒；

刮板细度计：0～100μm 最小分度值10μm ；测试范围40～90μm；

0～50μm 最小分度值5μm ； 测试范围15～40μm；

0～25μm 最小分度值2.5μm ；测试范围5～15μm；

0～15μm 最小分度值1.5μm ；测试范围1.5～12μm；

烧杯：50ml；

稀释剂（71、80系列电泳漆：乙二醇丁醚；乳液、色浆：直接刮或用水稀释；水性漆、面漆：专用稀释剂）。

3.测定：

3.1 15和25μm细度计，只有熟练的操作人员才能得出可靠的结果；在判断小于10μm的读数时，应格外谨慎。

3.2刮板细度计在使用前必须用溶剂仔细洗净擦干，在擦洗时应用细软揩布。

3.3进行预测以确定最适宜的细度计规格和试样的近似研磨细度。试样用适当的．．．．．．稀释剂调整粘度至提起样品液体刚好成滴状，用小调漆刀充分搅匀．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，然后在刮板细度计的沟槽最深部分，滴入试样数滴，以能充满沟槽而略有多余为宜。

3.4以双手持刮刀，使刮刀与磨光平板表面垂直接触。在1～2秒钟内，将刮刀由沟槽深的部位向浅的部位拉过，使漆样充满沟槽而平板上不留有余漆。刮刀拉过后，在3秒钟内使视线与沟槽平面成20～30°角，对光观察试样首先出现密集颗粒之处，特别是在横跨沟槽3mm宽的条带内包含有5～10个颗粒的位置，密集颗粒点出现之处的前面可能出现的分散的点可不予理会，确定此条带上限的位置，读数精确程度分别为：

漆膜硬度测试3种方法你知多少

漆膜硬度测试是评估涂料在干燥后的抗划伤、抗磨损和抗形变本领的方法。硬度测试有助于确定涂料是否充足特定应用的性能要求。以下是一些常用的涂料硬度测试方法：

铅笔法（PencilHardness）测试：

佩尔法是一种常用的涂料硬度测试方法。通过使用不同硬度的铅笔，可以确定涂料的硬度等级。

步骤：

a.准备一组标准的铅笔，硬度范围从6B到9H。

b.将涂料样品放在坚硬、平整的表面上。

c.在涂料表面上，以45度角施加细小压力，用铅笔画一条约1英寸（25毫米）的直线。

d.察看涂料表面是否有明显的划痕。假如有，尝试使用较软的铅笔重复该过程，直到找到不会导致涂料划痕的最硬铅笔。

e.记录涂料的硬度等级，该等级对应于不会导致涂料划痕的最硬铅笔。布氏（Buchholz）硬度测试：

布氏硬度测试适用于测量涂层表面的压痕硬度。 步骤：

a.准备一个布氏硬度测试仪，该仪器通常包含一个带有标准重量的球形压头。

b.将涂料样品放在坚硬、平整的表面上。

c.将压头放在涂料表面上，使球形部分与涂料接触。

d.将标准重量放在压头上，使其施加压力到涂料表面。保持压力30秒。

e.使用显微镜或其他放大设备测量压痕的长度和宽度。

f.依据布氏硬度计算公式计算涂料的布氏硬度。König和Persoz摆杆硬度测试：

这些测试使用摆锤在涂料表面上施加冲击，通过测量摆锤的摇摆时间来评估涂料硬度。

步骤：

a.准备一个König或Persoz摆锤硬度测试仪。

b.将涂料样品放在坚硬、平整的表面上。

c.将测试仪安装在涂料表面上，确保摆锤能够自由摇摆且不会碰到四周的障碍物。

d.将摆锤拉至其最大摇摆幅度并释放，使其在涂料表面上施加冲击。

e.使用计时器记录摆锤在涂料表面上摇摆的时间。对于König测试，通常记录摇摆60次所需的时间；对于Persoz测试，通常记录摇摆200次所需的时间。

f.依据测试结果评估涂料硬度。摆锤摇摆时间越长，涂料硬度越高。涂料硬度测试有助于确定涂料是否具有充分的抗划伤和抗磨损性能，从而充足特定应用领域的要求。在涂料研发和生产过程中，确保涂料具有合适的硬度对于提高产品质量和充足客户需求特别之紧要。建议在涂料干燥后进行硬度测试，以获得精准的结果。在测试过程中，请遵奉并服从相关的国际和行业标准。

涂料检测一般检测项目

涂料检测是对涂料产品的质量进行评估和确认的过程。涂料检测的目的是确保涂料产品符合相关标准和要求，以保证其使用性能和质量稳定性。涂料检测一般包括以下几个方面的检测项目。

1. 外观检测：外观是涂料产品的第一直观特性。外观检测主要包括颜色、光泽、平整度等方面的评估。通过使用色差仪、镜子、光泽仪等仪器，检测涂料样品表面的颜色差异、光泽度以及是否有明显的平整不良等问题。

2. 附着力测试：附着力测试是检测涂料产品与基材之间的附着性能。常用的附着力测试方法有划格法、剥离法等。通过这些方法，可以检测涂料与基材之间的结合情况和附着力是否符合要求。

3. 耐候性测试：由于涂料产品通常用于室外环境，所以耐候性能是涂料产品的重要指标之一。耐候性测试主要包括暴露测试和人工加速老化测试。暴露测试是将涂料样品暴露在自然环境中，观察其在不同时间段内的性能变化。人工加速老化测试则是使用特殊设备模拟不同的气候环境，加速涂料老化进程。

4. 干燥时间测试：涂料的干燥时间是对施工工艺和产品性能的重要指标。干燥时间测试可以使用干燥时间记录器、干燥时间测试仪等设备进行。通过对涂料样品的干燥时间进行监测和记录，确定涂料的干燥速度是否符合要求。

5. 化学成分检测：涂料的化学成分对产品性能和环境影响具有重要意义。化学成分检测可以使用红外光谱仪、质谱仪等设备，对涂料样品进行成分分析。通过检测涂料中的溶剂、颜料、树脂等化学成分，确定产品是否符合相关标准和法规的要求。

6. 物理性能测试：涂料产品的物理性能对其使用效果和耐久性有着直接影响。常见的物理性能测试项目包括硬度测试、耐磨性测试、抗冲击性测试等。通过这些测试，可以评估涂料的质量稳定性和性能可靠性。

7. 环境污染测试：涂料产品在生产、使用和废弃过程中都会对环境产生一定的影响。环境污染测试主要包括挥发性有机化合物（VOC）含量测试、重金属含量测试等。这些测试项目旨在确定涂料的环境友好性和符合环境保护要求。

涂料光泽度检测标准

涂料的光泽度是指其表面的反光能力，是涂料表面光洁度的一种表现。光泽度的大小直接影响着涂料的美观度和质量感，因此对涂料光泽度的检测标准也显得尤为重要。下面将介绍涂料光泽度检测的标准及相关内容。

一、检测方法。

1. 视觉比较法。

采用人眼观察法，将被检测的涂料与标准样品进行比较，根据两者之间的光泽度差异来判断被检测涂料的光泽度等级。这种方法简单直观，但受到主观因素的影响较大，容易出现误判。

2. 光泽度计测量法。

使用光泽度计进行测量，通过仪器的光源和接收器来测量涂料表面的反射光强度，再根据测得的数值来判断涂料的光泽度等级。这种方法准确性较高，但需要专业的仪器设备和操作技术。

二、检测标准。

1. GB/T 9754-2007《建筑涂料光泽度的测定》。

该标准规定了建筑涂料光泽度的测定方法，包括视觉比较法和光泽度计测量法两种方法，以及对不同光泽度等级的涂料的要求和判定标准。

2. ASTM D523-14《标准试验方法用于确定涂层和塑料的光泽度》。

这是美国材料和试验协会发布的关于涂层和塑料光泽度测定的标准方法，包括了使用光泽度计进行测量的详细步骤和要求。

三、检测要点。 1. 样品准备。

在进行光泽度检测前，需要对样品进行准备，确保样品表面平整、干净，无杂质和划痕，以免影响测量结果。

2. 仪器校准。

使用光泽度计进行测量时，需要先对仪器进行校准，确保测量结果的准确性和可靠性。

3. 测量环境。

在进行光泽度测量时，需要保持测量环境的稳定，避免外界光线和影响因素对测量结果的干扰。

四、检测结果判定。

根据测得的光泽度数值，参照相关标准，判定被检测涂料的光泽度等级，从而评估其质量和适用范围。

五、检测意义。

光泽度检测标准的制定和实施，有利于规范涂料生产和质量控制，提高涂料产品的质量和市场竞争力。同时，也为用户提供了选购和使用涂料的参考依据，保证了涂料使用效果的稳定性和一致性。
