任务一 数控车床基本操作
一、填充题
1．ALTER键是 键，DELTE键是 键。
2．CAN键是 键，SHIFT键是 键。
3．EOB键是 键，POS键是 键。
4．PROG键是 键，OFSET键是 键。
5．RESET键是 键，INPUT键是 键。
6．AUTO键是 键，EDIT键是 键。
7．MDI键是 键，REF键是 键。
8．JOG键是 键，HNDL键是 键。
9．数控车床开机后一般都需要 。
10．数控车床回机床参考点后，其机械坐标值显示为 。
11．数控车床报警显示页面键是 。
二、判断题
1．CAN键是程序段结束换行键。
2．信息页面键一般用于查看报警信息。
3．按REST复位键后，数控机床将停止一切动作。
4．MDI是回参考点工作方式。
5．回机床参考点是在AUTO模式下进行的。
6．机床锁住键可使数控机床各坐标轴不运动。
7．按下空运行键后，数控机床各坐标轴将不运动。
8．当数控车床失去对机床参考点记忆时，必须进行返回参考点操作。
9．数控机床回参考点的目的就是为了建立机床坐标系。
10．解除紧急停止状态后，数控机床需要重回机床参考点。
11．机床参考点就是机械原点。
12．输入程序时应先输入程序名。
13．程序名相同也可输入数控系统。
14．数控机床开机与关机的次序是一样的。
三、选择题
1．法那科系统数控面板中替换键是 。
A．ALTER B．INSERT C．OFFSET D．DELETE
2．法那科系统数控面板中设置刀具参数的键是 。
A．PROG B．POS C．OFFSET D．SYSTM
一、填空题
1. 数控机床大体由 输入装置、数控装置、伺服系统、机床本体 四个部分组成.
2. 数控机床按控制系统功能特点分类分为： 开环控制数控机床、闭环控制数控机床、
半闭环控制数控机床；按运动方式分,分为点位控制、点位直线控制和轮廓控制三类
b5E2RGbCAP
3. 数控编程地方法一般分为手工编程和 计算机辅助编程两种.
4. 刀位点是刀具上地一点，车刀刀尖带圆弧时刀位点是 该圆弧地圆心上 ，球
头铣刀刀位点为 球心pEanqFDPw
5. 数控机床地坐标系米用地是右手笛卡尔直角坐标系.
6. 数控机床坐标系地正方向规定为增大工件与刀具之间距离地方向
7. 数控机床坐标系中Z轴地方向指地是 与主轴轴线平行 ，其正方向是 刀具
远离工件地方向.
8. 数控机床中旋转坐标有 A 轴 B 轴 C 轴，其方向地判断
用右手螺旋定则 .DXDiTa9E3d
9. 数控车床中X轴地方向为 工件地径向，其正方向为 刀具远离工件地方向 .
10. 数控机床坐标系一般可分为机床坐标系和工件坐标系 两种
11. 数控机床坐标系按坐标值地读法不同分为 绝对坐标系 _____________ 和 增
量坐标系 .RTCrpUDGiT
12. 数控系统地插补是根据给定地数学函数，完成轮廓起点和终点之间地中
间点数据密化处理 地过程QPCZVMHXA
13. 目前普遍应用地插补算法分为 直线插补 和 圆弧插补 两大类. 14. 数控编程地步骤有 工艺分析、数值计算、编写程序单、程序输入、程序检验和首件
加工
15. 一个完整地程序由 建立程序、执行程序 和 取消程序三部分组成.
16. 准备功能G代码有模态代码、非模态代码 两大类
17. 在ISO代码中，G42地含义为 刀具半径右补偿 、GO快速定位 、G01 直
线插补、G02顺时针圆弧插补 、G03逆时针圆弧插补.jLBHrnAlLg
18. 编程时可将重复出现地程序编成 子程序 ，使用时可以由M98 ___________ 多
第 1 页 共 29 页 全国高等职业教育示范专业规划教材
数控技术专业
国家精品课程配套教材
《数控机床编程技术》
课后习题答案
董兆伟 主编
机械工业出版社 第 2 页 共 29 页 第1章 数控机床编程基础
1.数控加工的过程如何？
首先对零件图纸进行工艺性分析，根据零件的形状、尺寸和技术要求等，确定加工方案。编制数控加工程序，输入到数控机床的数控装置中，数控装置对程序进行译码、运算和逻辑处理后，以脉冲的形式对伺服机构和辅助装置发出各种动作指令，伺服机构将来自数控装置的脉冲指令进行放大并转换成机床移动部件的运动，使刀具与工件及其他辅助装置严格地按照加工程序规定的顺序、轨迹和参数有条不紊地工作，从而加工出零件。
2.数控机床是由哪几个部分组成的？各部分的作用是什么？
数控机床是典型的机电一体化产品，主要由程序载体、输入/输出装置、数控装置、伺服系统、反馈装置和机床本体等几部分组成。
⑴程序载体
人和数控机床联系的媒介物(也称程序介质、输入介质、信息载体)控制介质可以是穿孔带，也可以是穿孔卡、磁带、磁盘或其他可以储存代码的载体，有些直接集成在CAD/CAM中。
⑵输入输出装置
输入输出装置是机床与外部设备的接口，主要有纸带阅读机、软盘驱动器、RS232C串行通信口、MDI方式等。
⑶数控装置
数控装置是数控机床的中枢，在普通数控机床中一般由输入装置、存储器、控制器、运算器和输出装置组成。数控装置接收输入介质的信息，并将其代码加以识别、储存、运算，输出相应的指令脉冲以驱动伺服系统，进而控制机床动作。
⑷伺服系统
其作用是把来自数控装置的脉冲信号转换成机床移动部件的运动，包括信号放大和驱动元件。其性能好坏直接决定加工精度、表面质量和生产率。
⑸检测反馈系统
其作用是对机床的实际运动速度、方向、位移量以及加工状态进行检测，将测量结果转化为电信号反馈给数控装置，通过比较,计算实际位置与指令位置之间的偏差，并发出纠正误差指令。 第 3 页 共 29 页 ⑹机床本体

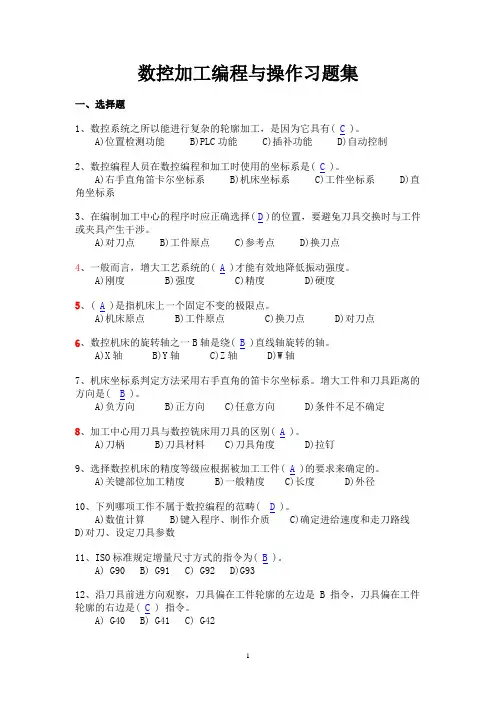

1 数控加工编程与操作习题集
一、选择题
1、数控系统之所以能进行复杂的轮廓加工，是因为它具有( C )。
A)位置检测功能 B)PLC功能 C)插补功能 D)自动控制
2、数控编程人员在数控编程和加工时使用的坐标系是( C )。
A)右手直角笛卡尔坐标系 B)机床坐标系 C)工件坐标系 D)直角坐标系
3、在编制加工中心的程序时应正确选择( D )的位置，要避免刀具交换时与工件或夹具产生干涉。
A)对刀点 B)工件原点 C)参考点 D)换刀点
4、一般而言，增大工艺系统的( A )才能有效地降低振动强度。
A)刚度 B)强度 C)精度 D)硬度
5、( A )是指机床上一个固定不变的极限点。
A)机床原点 B)工件原点 C)换刀点 D)对刀点
6、数控机床的旋转轴之一B轴是绕( B )直线轴旋转的轴。
A)X轴 B)Y轴 C)Z轴 D)W轴
7、机床坐标系判定方法采用右手直角的笛卡尔坐标系。增大工件和刀具距离的方向是( B )。
A)负方向 B)正方向 C)任意方向 D)条件不足不确定
8、加工中心用刀具与数控铣床用刀具的区别( A )。
A)刀柄 B)刀具材料 C)刀具角度 D)拉钉
9、选择数控机床的精度等级应根据被加工工件( A )的要求来确定的。
A)关键部位加工精度 B)一般精度 C)长度 D)外径
10、下列哪项工作不属于数控编程的范畴( D )。
A)数值计算 B)键入程序、制作介质 C)确定进给速度和走刀路线
D)对刀、设定刀具参数
11、ISO标准规定增量尺寸方式的指令为( B )。
A) G90 B) G91 C) G92 D)G93
12、沿刀具前进方向观察，刀具偏在工件轮廓的左边是 B 指令，刀具偏在工件轮廓的右边是( C ) 指令。
