框架填充墙混凝土空心砖砌筑施工方案及技术措施

框架填充墙砌体施工方法所有框架填充材料必须有反映其规格、容重等级、外观质量等级、力学性能及品质等级指标的出厂合格证，并应符合设计要求，严格按《砌体工程施工及验收规范》(GB50203-98)标准施工，严禁不合格品使用于工程上。

1.砌体施工工艺流程：基层清理一定位弹线，立皮杆数一砂浆找平一砌块割锯一浇湿润一基底非承重烧结多孔豉踢脚砌筑一砌块拉线砌筑，勾缝一自检、验收。

2.在砌筑位置弹出墙身边线，按砌块每皮高度于墙两端立皮数杆；加气混凝土块立面砌筑形式采用全顺式排砖，上下皮竖缝相互错开不小于砌块长度的1/3。

按间距60Omm放置通长拉结筋，端部与框架柱预留钢筋IOd焊接，并做好隐蔽验收记录。

(1)砌块墙转角处应隔皮使纵横墙砌块互砌；丁字交接处应使横墙砌块隔皮端面露头留阳搓，并加设墙拉结筋。

(2)常温下施工时，砌砖前一天或半天应将砖浇水湿润，湿润程度以砖砍断有15〜2cm于心为宜，加气混凝土砌块砌筑时，向加气混凝土砌筑面适量浇水湿润。

(3)砌块墙底部用非承重烧结多孔砖砌筑(高度200mm)。

(4)灰缝应横平竖直，砂浆饱满.加气混凝土砌块墙水平灰缝不得大于15InnI,竖向灰缝不得大于20mnι,竖缝应采用灌浆法。

机砖墙灰缝厚度控制在8〜12mm之间。

(5)砌体砌至顶排砌块时，应于梁(板)底部留出20〜22C1n空隙，隔一段时间后，用细石混凝土捣填密实。

(6)所有预留预埋均应及时随土建施工进度跟上，墙上电管槽应用机械开槽，用切割机划切后剔成槽形，深度为将预埋管固定到位后表面低于墙面2cm为宜。

避免在墙上人工打凿开槽。

(7)加气混凝土砌块不得留脚手眼。

(8)厨、卫生间用非承重多孔烧结多孔砖砌筑，并做好与丁字相交处的接槎。

(9)过梁与框架柱连接。

赤水市游客接待中心工程空心混凝土砌块专项施工方案编制:审核: ________ _____________批准: ________ _____________编制单位:中国核工业中原建设有限公司1、编制依据——《混凝土结构工程施工及验收规范》（GB50204-2002）；——《赤水市游客接待中心工程施工图纸》。

——《建筑工程施工手册第四版》。

——《框架结构填充小型空心砌块墙体建筑构造》02J102-2——《砌体工程施工质量验收规范》“GB50203-2002”2、工程概况2.1本工程位于赤水市长江新村规划园区内。

西面为赤水河，南面靠山，基地北侧为规划赤习公路，东面为规划道路文化大道，建筑北面为广场，建筑外墙至道路红线边距离70米，建筑西侧沿赤水河观景平台，东侧为大巴客运站，南侧为自然山地。

建筑北面规划为广场，为建筑主要人行出入口。

东西侧为车行主要出入口。

沿建筑南侧设有环形消防车道穿过建筑，同时也是建筑后勤出入口。

建筑性质：公共建筑，设计使用年限50年，建筑面积15178.56m2，建筑层数5层，建筑高度21.285米，结构类型：框架结构，抗震设防烈度6度，屋面防水等级Ⅱ级，耐火等级二级。

2.2本工程设计概况：外墙墙厚600mm，采用混凝土空心砌块砌筑。

经业主及监理现场选样，混凝土空心砌块采用规格为：390×190×190mm，强度：MU5，砌筑砂浆采用：M5.0水泥砂浆。

3、施工准备3.1技术准备1)熟悉施工图纸，了解砌体材料。

2)做好砌块施工技术交底工作。

3.2材料准备砌块：品种为200mm厚混凝土空心砌块、强度等级必须符合设计要求，并有出厂合格证、产品性能检测报告。

水泥：品种及标号应根据砌体部位及所处环境条件选择，一般采用PO32.5水泥。

砂：用中砂，砂浆的砂含泥量不超过3%，使用前用5mm孔径的筛子过筛。

混凝土：浇注过梁、圈梁、构造柱的混凝土，可采用普通混凝土或普通细石混凝土,强度不小于C20。

混凝土空心砖墙体施工技术规程一、前期准备1. 施工前应进行现场勘测和测量，确保墙体的尺寸、位置和高程符合设计要求。

2. 确定墙体施工的起点和终点，标明墙体的位置和高程。

3. 准备好施工所需的材料和工具，包括混凝土、空心砖、水泥、砂子、水、搅拌机、砂浆搅拌桶、砖锤、水平仪等。

二、基础处理1. 基础应平整、结实、无积水和杂物，基础面应清理干净，并涂刷一层水泥浆。

2. 在基础上设置基础标高，以保证墙体高度的一致性。

3. 在基础上放置砖垫，用于支撑和固定墙体，砖垫要求平整、牢固。

4. 在墙体起点处，按照设计要求设置垂直线，并用水平仪进行校正。

三、混凝土浇筑1. 在墙体底部设置钢筋网格，用于加强墙体的承重能力和稳定性。

2. 搅拌混凝土时，应按照设计要求控制水灰比，确保混凝土的强度和质量。

3. 在墙体底部开始浇筑混凝土，浇筑时应均匀、稳定，防止出现空鼓和裂缝。

4. 浇筑混凝土时，要用振动棒充分震实，以保证混凝土的密实度和均匀性。

5. 每层混凝土浇筑完成后，应用水泥浆封闭，以保证混凝土的质量和强度。

四、空心砖砌筑1. 空心砖应先用水泥浆浸泡，以增强砖与砖之间的粘结力。

2. 空心砖应按照设计要求进行堆放，并用水平仪进行校正，保证墙体的垂直度和水平度。

3. 砌墙时应采用砌筑砂浆，其配合比应符合设计要求，以确保墙体的强度和质量。

4. 各层空心砖之间应保持一定的距离，以便后续的砂浆填充和墙体保温。

5. 空心砖的砌筑应避免出现空鼓、偏移和错位现象，且应保证砖与砖之间的垂直度和水平度。

五、墙体加固1. 在墙体的角部和开口处应设置加固筋，以增强墙体的稳定性和抗震能力。

2. 加固筋的设置应符合设计要求，其位置和数量应经过充分的计算和考虑。

3. 加固筋应用搅拌好的砂浆进行粘结，且应保证加固筋与墙体之间的贴合度和牢固度。

六、墙体饰面1. 完成墙体的砌筑后，应进行墙体饰面，以美化墙体的外观和增强墙体的保温性能。

2. 墙体饰面应采用符合设计要求的饰面材料和工艺，以确保墙体的美观和耐久性。

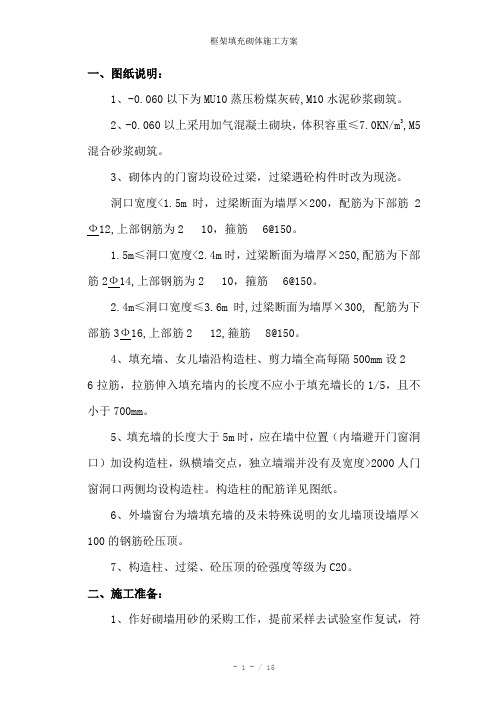

一、图纸说明：1、-0.060以下为MU10蒸压粉煤灰砖,M10水泥砂浆砌筑。

2、-0.060以上采用加气混凝土砌块，体积容重≤7.0KN/m3,M5混合砂浆砌筑。

3、砌体内的门窗均设砼过梁，过梁遇砼构件时改为现浇。

洞口宽度<1.5m时，过梁断面为墙厚×200，配筋为下部筋2Ф12,上部钢筋为210，箍筋6@150。

1.5m≤洞口宽度<2.4m时，过梁断面为墙厚×250,配筋为下部筋2Ф14,上部钢筋为210，箍筋6@150。

2.4m≤洞口宽度≤3.6m时,过梁断面为墙厚×300, 配筋为下部筋3Ф16,上部筋212,箍筋8@150。

4、填充墙、女儿墙沿构造柱、剪力墙全高每隔500mm设26拉筋，拉筋伸入填充墙内的长度不应小于填充墙长的1/5，且不小于700mm。

5、填充墙的长度大于5m时，应在墙中位置（内墙避开门窗洞口）加设构造柱，纵横墙交点，独立墙端并没有及宽度>2000人门窗洞口两侧均设构造柱。

构造柱的配筋详见图纸。

6、外墙窗台为墙填充墙的及未特殊说明的女儿墙顶设墙厚×100的钢筋砼压顶。

7、构造柱、过梁、砼压顶的砼强度等级为C20。

二、施工准备：1、作好砌墙用砂的采购工作，提前采样去试验室作复试，符合中砂的各项指标要求后，方可大量进场使用。

2、作好砌筑前对基层的清理工作，均将基层清理至砼面。

3、作好煤矸砖及加气砌块的采购工作。

4、作好砂浆搅拌机检修工作。

5、搭设砌墙用的脚手架。

6、作好建筑标高50cm线的引测工作，并弹出墨线，根据墙净高和洞口高度制作皮数杆。

7、先砌筑样板墙，待监理验收合格后，方可大量砌筑。

三、施工方法1、执行标准：《砌体工程施工质量验收规范》（GB50203-2002）《加气砼砌块墙及保温屋面构造》（97YJ406）2、构造柱、过梁、墙拉筋的接长与处理：1）对于施工框架时已预埋的构造柱插筋甩出搭接长度小于03G101-1的要求时，均采用焊接接长，要求焊接长度12d（单面焊）。

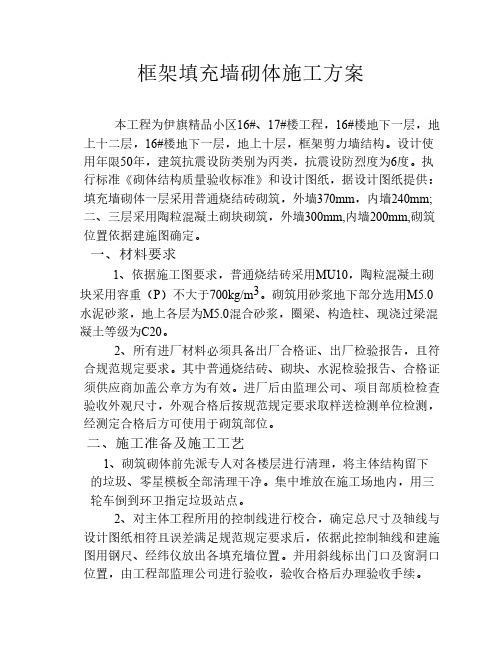

框架填充墙砌体施工方案本工程为伊旗精品小区16#、17#楼工程，16#楼地下一层，地上十二层，16#楼地下一层，地上十层，框架剪力墙结构。

设计使用年限50年，建筑抗震设防类别为丙类，抗震设防烈度为6度。

执行标准《砌体结构质量验收标准》和设计图纸，据设计图纸提供：填充墙砌体一层采用普通烧结砖砌筑，外墙370mm，内墙240mm;二、三层采用陶粒混凝土砌块砌筑，外墙300mm,内墙200mm,砌筑位置依据建施图确定。

一、材料要求1、依据施工图要求，普通烧结砖采用MU10，陶粒混凝土砌块采用容重（P）不大于700kg/m3。

砌筑用砂浆地下部分选用M5.0水泥砂浆，地上各层为M5.0混合砂浆，圈梁、构造柱、现浇过梁混凝土等级为C20。

2、所有进厂材料必须具备出厂合格证、出厂检验报告，且符合规范规定要求。

其中普通烧结砖、砌块、水泥检验报告、合格证须供应商加盖公章方为有效。

进厂后由监理公司、项目部质检检查验收外观尺寸，外观合格后按规范规定要求取样送检测单位检测，经测定合格后方可使用于砌筑部位。

二、施工准备及施工工艺1、砌筑砌体前先派专人对各楼层进行清理，将主体结构留下的垃圾、零星模板全部清理干净。

集中堆放在施工场地内，用三轮车倒到环卫指定垃圾站点。

2、对主体工程所用的控制线进行校合，确定总尺寸及轴线与设计图纸相符且误差满足规范规定要求后，依据此控制轴线和建施图用钢尺、经纬仪放出各填充墙位置。

并用斜线标出门口及窗洞口位置，由工程部监理公司进行验收，验收合格后办理验收手续。

3、墙体拉结筋的植入，填充墙砌体按图纸设计及规范规定要求施工。

为了保证墙体拉结筋的质量和质位置正确，经技术部和项目部研究决定墙体拉结筋由专业施工队伍进行植入。

施工方案由专业队伍编写，墙体拉结筋的位置及数量按规范规定要求布置。

具体为一层普通烧结砖砌筑，外墙370mm,每皮砖设三根拉筋，间隔七皮普通烧结砖。

内墙240mm每皮设二根拉筋，间隔七皮普通烧砖。

6—2框架结构填充墙砌筑工艺标准本工艺标准适用于框架结构房屋的填充墙，采用空心砖、加气混凝土砌，轻骨料混凝土小型空心砌块砌筑工程施工。

1 施工准备1．1 材料要求：1．1，1烧结普通砖，空心砖、加气混凝土砌块、轻骨料混凝土小型空心砌块种、规格必须符合设计要求，并应具有质量合格证明书。

1．1．2：普通砖、空心砖、加气混凝土砌块、轻骨料混凝土小型空心砌块在运输、装卸过程中，严禁抛扔和倾倒。

进埸后应按品种、规格分别堆放整齐，堆臵高度不宜超过2m。

加气混凝土砌块应防止雨淋。

1．1，3水泥：一般用325号矿渣硅酸盐水泥或普通硅酸盐水泥，有出厂合格证明、复试报告。

1．1．4砂：宜用中砂，过5n皿孔径筛子。

1．5掺合料：选用石灰膏、粉煤灰、磨细生石灰粉等。

生石灰熟化时间不少于7d。

1：1．6水：用自来水或不含有害杂质的洁净水。

1．1．7其它材料：拉结钢筋、钢筋网片、预埋件、木砖等。

1．2主要机具：垂直机械(塔吊、井架等)、切割机、手锯、手推车、灰桶、瓦刀等。

1．3作业条件：1．3．1框架结构主体已施工完毕，已经有关部门验收。

1．3．2弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。

1．3．3根据楼板上第一皮砖的标高，拉通线检查，如发现水平灰缝厚度超过20mm，应用细石混凝土找平。

1．3．4按设计标高要求立好皮数杆。

1．3．5砂浆配合比经试验室确定，准备好砂浆试模。

2 操作工艺2．1工艺流程：施工准备→砂浆拌制→砌体砌筑→验评。

2．2施工准备：2．2．1楼面清理：墙体砌筑前楼面应清扫干净，砌筑部位应洒水湿润。

2．2．2砖、砌块浇水：填充墙砌筑前，普通砖、空心砖、轻骨料混凝土小型空心砌块应提前1～2d浇水湿润，普通砖、空心砖含水率宜为10％～15％，轻骨料混凝土小型空心砌块含水率宜为5％～8％；加气混凝土砌块砌筑时，应向砌筑面浇水。

2．3砂浆拌制：2．3．1砂浆配合比应为重量比，计量精度为：水泥±2％，砂及掺合料±5％。

混凝土空心砖结构施工技术规程一、前期准备1.1 确定施工图纸，按照图纸制定施工方案。

1.2 准备施工所需材料和设备，包括混凝土、空心砖、钢筋、木模板、水泥、砂、石等。

1.3 对现场进行勘测，确定施工场地，并进行场地清理。

1.4 制定安全生产计划，保证施工过程中的安全。

二、基础施工2.1 进行地基处理，确保地基承载能力。

2.2 按照设计要求进行基坑开挖和支撑。

2.3 进行基础浇筑，浇筑前应进行基础级配试验，保证混凝土强度。

2.4 完成基础的养护，保证基础的强度和稳定性。

三、墙体施工3.1 根据施工图纸确定墙体的位置和布局。

3.2 进行木模板的搭建，确保模板的平整度和稳定性。

3.3 进行钢筋的布置和绑扎，保证墙体的强度。

3.4 进行空心砖的铺设，砖缝应按设计要求进行处理。

3.5 进行混凝土浇筑，浇筑过程中应注意混凝土的均匀性和密实性。

3.6 在混凝土浇筑后，应进行养护，保证混凝土的强度和稳定性。

四、楼板施工4.1 根据施工图纸确定楼板的位置和布局。

4.2 进行木模板的搭建，确保模板的平整度和稳定性。

4.3 进行钢筋的布置和绑扎，保证楼板的强度。

4.4 进行混凝土浇筑，浇筑过程中应注意混凝土的均匀性和密实性。

4.5 在混凝土浇筑后，应进行养护，保证混凝土的强度和稳定性。

五、屋面施工5.1 根据施工图纸确定屋面的位置和布局。

5.2 进行木模板的搭建，确保模板的平整度和稳定性。

5.3 进行钢筋的布置和绑扎，保证屋面的强度。

5.4 进行混凝土浇筑，浇筑过程中应注意混凝土的均匀性和密实性。

5.5 在混凝土浇筑后，应进行养护，保证混凝土的强度和稳定性。

六、收尾工作6.1 进行墙体、楼板、屋面的防水处理，保证建筑的防水性能。

6.2 进行墙面的粉刷和装修，保证建筑的美观性。

6.3 进行建筑安装和电气设备的安装。

6.4 进行建筑验收，确保建筑符合设计要求和标准。

七、安全措施7.1 在施工过程中，应设置安全标志和警示标志，提醒工人注意安全。

框架填充墙砌体施工方案
一、前言
框架填充墙砌体施工是建筑施工中常见的一种工序，其施工方案的合理性直接
影响到建筑工程的质量和进度。

本文将从施工准备、施工工艺、注意事项等方面介绍框架填充墙砌体施工的详细方案。

二、施工准备
1.材料准备：墙体砌筑所需材料包括水泥、砂浆、砖块等，需提前清
点并按照施工需要进行准备。

2.施工机具：施工所需机具如砌筑工具、搅拌机等也需要提前准备好，
确保施工过程中的顺畅进行。

三、施工工艺
1.布置标高控制：根据设计要求确定砌体的标高控制点，进行标高控
制布置，确保墙体砌筑的准确性。

2.制作模板：根据墙体结构的要求制作砌筑用的模板，保证墙体的整
体平整度和垂直度。

3.墙体砌筑：按照设计要求，采用砖块和砂浆进行墙体填充砌筑，保
证砌体的牢固性和稳定性。

4.补缝处理：墙体砌筑完成后，认真对墙缝进行处理，确保墙体的整
体美观和密实性。

四、注意事项
1.安全第一：施工现场要设置明显的安全警示标志，施工人员要做好
安全防护工作，确保施工过程中的安全。

2.质量控制：严格按照设计要求和施工规范进行施工，确保砌体的质
量符合标准要求。

3.进度管理：合理安排施工计划，提前预留施工时间，保证工程的正
常进行和按时完工。

五、总结
框架填充墙砌体施工是建筑施工中重要的工序之一，合理的施工方案和严格的施工管理能够保证施工质量和进度。

施工人员在进行墙体砌筑时一定要严格按照施工要求进行，确保施工质量和安全。

以上便是框架填充墙砌体施工方案的详细介绍，希望对相关人员有所帮助。

空心砖墙施工方案与技术措施本文档介绍了空心砖墙的施工方案与技术措施。

空心砖墙是一种常用的建筑墙体结构，具有轻质、保温隔热的特点，广泛应用于住宅、商业和工业建筑中。

施工方案1. 材料准备- 选用合格的空心砖和粘结剂材料。

- 配备适当的工具和设备，如砌筑工具、梯子等。

2. 基础处理- 在砖墙施工前，需要对基础进行处理，确保其平整、牢固。

- 清除基础上的杂物和灰尘，尽量保持干燥。

3. 砌筑过程- 按照设计要求和施工图纸进行砌筑，保证砖墙的垂直度和水平度。

- 使用适量的粘结剂将空心砖一层层地砌筑起来，确保砖与砖之间的粘结牢固。

- 根据需要留出门窗洞口，并按照相关要求进行处理。

4. 结构加固- 根据设计要求，在墙体的适当位置加设加固梁或钢筋。

- 若需要加固整个砖墙结构，可采用外加保温层或砂浆抹面等措施。

5. 完工处理- 砌筑完毕后，清理墙体表面的杂物和浮泥。

- 进行必要的修补和养护，确保墙体表面平整、美观。

技术措施1. 粘结剂选择- 选择符合标准的粘结剂，保证粘结强度和稳定性。

2. 正确搭建脚手架- 搭建脚手架时，要稳固可靠，确保施工人员的安全。

3. 控制施工质量- 严格按照标准和规范施工，确保墙体的质量和安全性。

4. 防止空鼓现象- 在施工时，注意控制粘结剂的用量，避免出现空鼓现象。

5. 保持环境湿润- 空心砖施工时，保持适宜的施工环境湿润，有利于粘结剂的固化和墙体的强度。

请注意：本文档提供的是一般性的施工方案与技术措施，具体施工应根据实际情况和相关标准进行调整和确定。

空心砖砌体专项施工方案
一、概述
空心砖砌体是建筑工程中常用的一种砌筑结构，具有轻质、保温隔热等优点。

本文旨在就空心砖砌体专项施工方案进行详细介绍，确保施工质量和工程进度。

二、施工前准备
1. 材料准备
在施工前，需准备空心砖、水泥、砂浆等所需材料，并对材料进行检查确保符合要求。

### 2. 基础准备施工前需对基础进行检查，确保基础平整、牢固，符合砌体施工要求。

三、施工步骤
1. 基准线的设置
根据设计要求，在墙体上确定好建立砌体的基准线，以保证墙体垂直、水平。

2. 开始砌筑
将预拌好的砂浆涂在砌体底端，逐层摞砌空心砖，注意砖与砖之间的缝隙要均匀并保持垂直度。

3. 砌体处理
砌筑到一定高度后，需及时处理砌体中的门窗洞口等开口部分，确保开口处的抗风压和承重能力。

4. 砌缝处理
完成砌筑后，对砌体缝隙进行涂浆处理，保证砌缝的密实性和牢固度。

5. 防渗处理
对已完成的砌体墙体进行防渗处理，以提高墙体的防水性能。

四、施工注意事项
1.施工人员需熟悉工程图纸，按要求施工。

2.涉及高度超过2米的墙体施工需设置安全防护措施。

3.施工过程中需及时清理现场，保持施工环境整洁。

五、施工质量验收
施工完成后，需对空心砖砌体结构进行验收，确保质量合格。

主要验收内容包
括砌体墙体垂直度、水平度、砌缝均匀性等。

六、结束语
空心砖砌体施工是建筑工程中重要的一环，只有做好专项施工方案的制定和严
格执行，才能确保工程质量和安全。

希望本文所述内容能对相关从业人员有所帮助。
