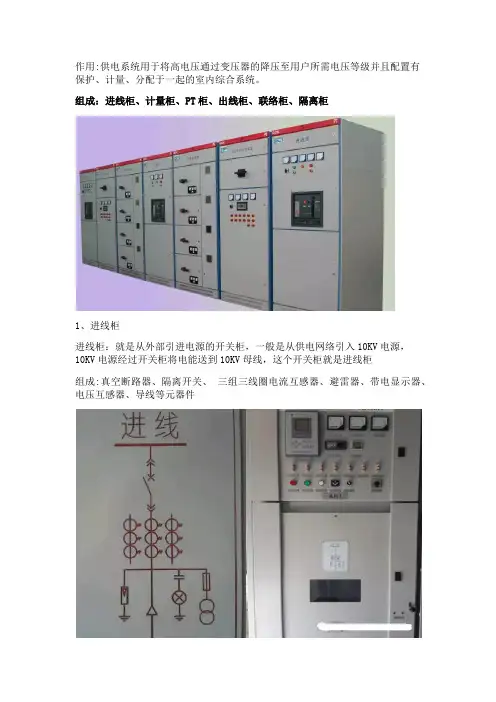

作用:供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。
组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。
因此进线柜具备了保护、计量、监控等可以实现更多综合功能。
电源进线端的保护:1.备自投装置，即备用电源自动投入装置。
2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。
涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。
5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。
安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。
3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。

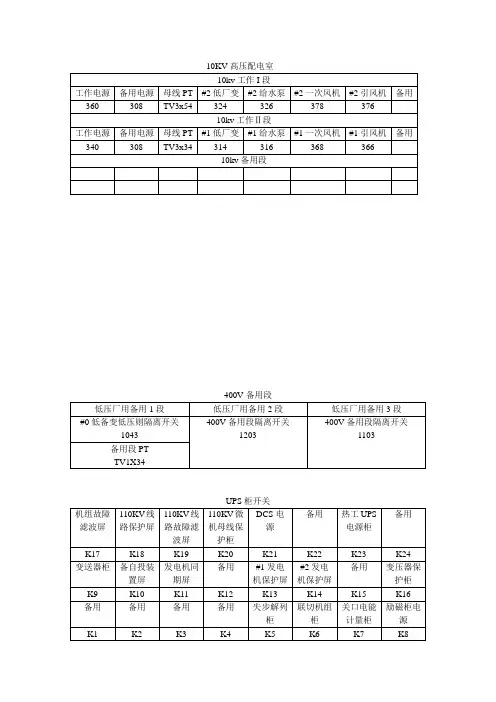

10kv高压送电方案本工程的高压配电室共有四个，每个配电室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。
每个配电室有两路高压进线，均由厂内110KV高压变电所引入。
1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。
每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。
每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。
正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。
本次送电采用临时送电方案，使用VLV22-10KV3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。
空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。
在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。
根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。
送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。
然后再根据各个低配室的情况送至各低配室的变压器。
三个高压配电室的高压供电系统图及平面图见附图所示。
本方案的编写依据是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。
其中包括___设计的1#高配、空压站高配、循环水泵房高配施工图纸和系统图，以及有关规程及交接验收规范，如《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB-92、《电气装置安装工程高压电器施工及验收规范》GBJ147-90、《电气装置安装工程低压电气施工及验收规范》GB-96、《建筑电气工程施工质量验收规范》GB-2002、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB-96、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90.高压室配电室送电运行领导小组人员名单请见附表。

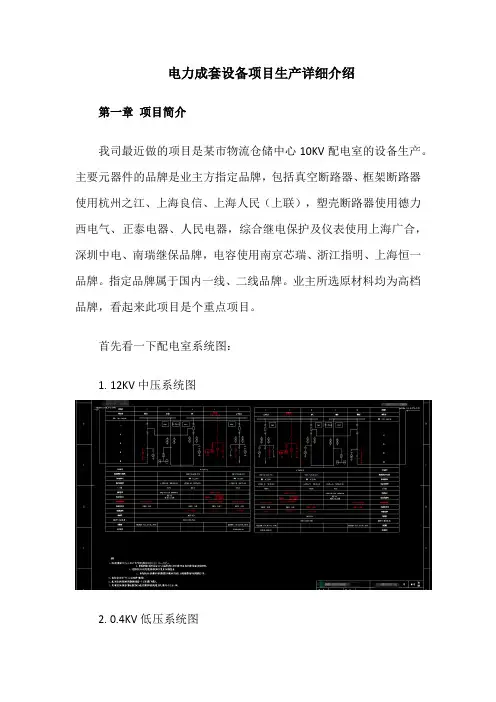

电力成套设备项目生产详细介绍第一章项目简介我司最近做的项目是某市物流仓储中心10KV配电室的设备生产。
主要元器件的品牌是业主方指定品牌，包括真空断路器、框架断路器使用杭州之江、上海良信、上海人民（上联），塑壳断路器使用德力西电气、正泰电器、人民电器，综合继电保护及仪表使用上海广合，深圳中电、南瑞继保品牌，电容使用南京芯瑞、浙江指明、上海恒一品牌。
指定品牌属于国内一线、二线品牌。
业主所选原材料均为高档品牌，看起来此项目是个重点项目。
首先看一下配电室系统图：1.12KV中压系统图2.0.4KV低压系统图此项目比较简单，共有两台变压器，一台SCB11-800KVA, 一台SCB11-1000KVA，总共容量是1800KVA，对于一个物流中心来讲完全够用。
由于我们电力设备厂家和变压器厂家对于施工方来说是平齐的，施工方买设备找我们设备厂家，买变压器找变压器厂家，因此此项目变压器我们没有提供。
变压器业主方也指定了品牌，包括江苏大全、特变、江苏华辰。
也是一线品牌。
中压系统中，总共有10台设备，柜型是中置柜，型号是KYN12-28。
分为两段，每段五台。
第一台是进线隔离柜，第二台是计量柜，第三台是进线总柜，第四台是配电聚优柜，第五台是出线柜（变压器柜）。
两段配置相同。
其中第四台配电聚优柜在一般项目中不用，常规使用母线设备柜，也叫PT柜。
此项目是重点项目，业主方有钱，为了电能质量，业主选择价格更高，性能更好的配电聚优柜。
另外在有些地方，供电公司要求在第二台计量柜后面是PT柜做为第三台，此项目中就是配电聚优柜，在第四台放进线总柜。
然后后面是出线柜。
有的项目出线回路多，可能会有多个出线柜，此项目在进线总柜后面就放了一台出线柜，看起来一台进线跟一台出线有点重复。
但是在一般项目中，进线总柜配多个出线柜，这种一对多的形式更为常见，所以供电公司一般要求进线总柜不能少。
为什么常规要求是PT柜要放在进线总柜前面呢，最主要的目的是万一进线总柜跳闸了，PT柜如果在进线总柜的前面，这样PT柜还是带电的，一些由PT柜所带的元件还能正常使用，像是温湿度加热、UPS的充电等等。
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
①10kV配电室高压设备常用高压柜柜型、中置柜中高压断路器、环网柜内负荷开关、高压柜内CT、PT、零序CT高压避雷器、高压熔断器、高压接地开关、综合保护装置、高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司 P/VⅡ柜西门子授权江苏华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
常用变比：10/0.1kV、高压柜内电压互感器常规将10kV变为100V。
浅谈10KV变配电室高低压开关及电气设备选择的注意事项摘要：变配电室是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系电网和负荷的中间环节，起着变换和分配电能的作用。
高低压开关的选型直接关系着变配电房中电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变配电室电气部分投资大小的决定性因素关键词变配电室；高压开关；低压开关；开关选型abstract:variable power distribution room is an important part of power system, it directly influences the whole power system safe and economic operation of the grid and the load, is the intermediate link, plays a role of transformation and distribution of electricity. high and low voltage switch selection directly affects the power transformation and distribution room in the choice of electrical equipment, power distribution device arrangement, relay protection and automatic devices is identified, variable power distribution room electrical part of the investment is the decisive factor ofkey words:variable power distribution room; switch;low-voltage switch; switch selection中图分类号：文献标识码：a 文章编号：2095-2104（2012）1.引言在1o kv 变配电系统中，变配电室作为一个主要的供配电单元，起着非常重要的作用。
