（1）为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
（2）在多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于100mm。
一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝。
构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展。
砌体虽然出现裂缝,但能限制它的错位,使其维持承载能力并能抵消振动能量而不易较早倒塌。
砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平楼板和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失。
构造柱与圈梁连接又可以起到类似框架结构的作用,其作用效果非常明显。
构造柱的作用：1.砖混结构中构造柱具有保暖、支撑、抗震等重要作用.2.对于6度区及不设防的建筑物的部分构造柱可按构造要求，如果是7度区以上，需要计算确定.对于建筑物中由于洞口较大，墙体局部承压不够，需要借用构造柱的支撑作用时需要计算确定.3.PKPM建模时视情况而定，对只需要构造要求的构造柱不建，对计算确定的，建入。
二,我对构造柱的作用再说明几点，对于以上说所所说，有关构造柱起保暖、支撑的作用，我觉得是可以忽略不记的构造柱的主要作用有一下三点：1、构造柱能够提高砌体的受剪承载力10%~30%左右，提高幅度与墙体高宽比、竖向压力和开洞情况有关；2、构造柱主要是对砌体起约束作用，使之有较高的变形能力；3、构造柱应当设置在震害较重、连接构造比较薄弱和易于应力集中的部位。
由于钢筋混凝土构造柱的作用主要在于对墙体的约束，构造上的截面不必很大，但需与各层纵横墙的圈梁或现浇板连接，才能发挥作用。

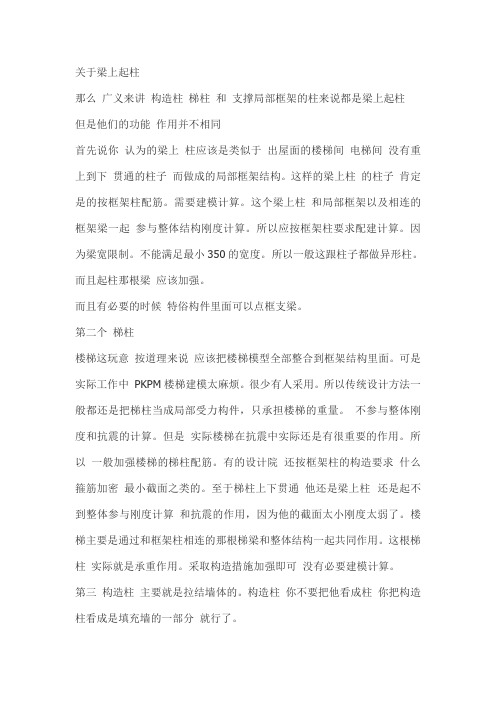

关于梁上起柱那么广义来讲构造柱梯柱和支撑局部框架的柱来说都是梁上起柱但是他们的功能作用并不相同首先说你认为的梁上柱应该是类似于出屋面的楼梯间电梯间没有重上到下贯通的柱子而做成的局部框架结构。
这样的梁上柱的柱子肯定是的按框架柱配筋。
需要建模计算。
这个梁上柱和局部框架以及相连的框架梁一起参与整体结构刚度计算。
所以应按框架柱要求配建计算。
因为梁宽限制。
不能满足最小350的宽度。
所以一般这跟柱子都做异形柱。
而且起柱那根梁应该加强。
而且有必要的时候特俗构件里面可以点框支梁。
第二个梯柱楼梯这玩意按道理来说应该把楼梯模型全部整合到框架结构里面。
可是实际工作中PKPM楼梯建模太麻烦。
很少有人采用。
所以传统设计方法一般都还是把梯柱当成局部受力构件，只承担楼梯的重量。
不参与整体刚度和抗震的计算。
但是实际楼梯在抗震中实际还是有很重要的作用。
所以一般加强楼梯的梯柱配筋。
有的设计院还按框架柱的构造要求什么箍筋加密最小截面之类的。
至于梯柱上下贯通他还是梁上柱还是起不到整体参与刚度计算和抗震的作用，因为他的截面太小刚度太弱了。
楼梯主要是通过和框架柱相连的那根梯梁和整体结构一起共同作用。
这根梯柱实际就是承重作用。
采取构造措施加强即可没有必要建模计算。
第三构造柱主要就是拉结墙体的。
构造柱你不要把他看成柱你把构造柱看成是填充墙的一部分就行了。
大部分构造柱都是预留钢筋如果遗漏的情况下才会植筋。
构造柱都是主体框架结构完成之后二次浇注这样就不会改变受力路径防止构造柱起到承重作用。
构造柱和主梁断开是概念受力模式上的断开而不是你想象的万分开。
1、对于梯柱，最低要满足框架柱的要求，其抗震等级要等于框架柱或者比框架柱提高一级。
2、对于梯柱的截面，朱炳寅的观点是要最小不小于300x300或面积不能小于90000. 但本人认为，由于建筑的造型问题，截面方面可灵活处理，做成200x300, 因为这个梯柱只有半层高，就截面差不多比一层框架柱的要求稍低些，其他的只能高不能低。
梁上起柱施工过程
梁上起柱时应注意梁的抗扭，适当加大楼板的厚度和该梁的抗扭刚度，在梁两侧设次梁是一个不错的方法。
坡屋面是建立在梁上起柱上要注意：从我的经验来说，坡屋面荷载一般较小，梁板配筋都不太大，是要把建筑关系搞明确，不要动不动就起柱，跨度不大时可以做成折板或折梁。
当梁的钢筋绑扎完后，按照图纸上的尺寸及轴线位置，将框柱的钢筋按照图纸的规格及要求锚入梁里面，并且端头做成90度弯钩，
框柱的钢筋上部同一截面应有50厘米高度间距，以便后续搭接。
梁上起柱:柱子插筋要伸入梁里长度≥0.51。
且末端做成弯钩。
弯钩长度12d。
柱子在梁内设置不少于2根箍筋，@≤500。
插筋为焊接是，接头错开长度满足≥35d且≥50。
墙上起柱:柱子插筋要伸入
墙里长度21.61。
且末端做成弯钩。
弯钩长度12 d。
弯钩焊接长度。
在钢结构柱子与相接处，采用钢板制做安装固定混凝土梁的支架，混凝土梁头部加钢板与柱子上的钢板支座焊接连接。
也可以用钢板箍在柱子上形成“钢牛腿”，直接将混凝土梁摆放在钢牛腿上面。
1. 混凝土：用水泥作胶凝材料，砂、石作集料；与水按一定比例配合，经搅拌、成型、养护而得的水泥混凝土。
2. 水灰比:水泥浆、砂浆、混凝土拌合料中，拌和用水与水泥的质量比.3. 砖：以黏土、页岩以及工业废渣为主要原料制成的小型建筑砌块。
4. 现浇：通过在现场组装模板，然后进行混凝土的浇筑。
5. 现浇砼:在施工现场支模浇注的混凝土。
6. 现浇板：在现场搭好模板，在模板上安装好钢筋，再在模板上浇筑混凝土，然后再拆除模板。
7. 钢筋砼：浇筑混凝土之前,先进行绑筋支模,也就是用铁丝将钢筋固定成想要的结构形状，然后用模板覆盖在钢筋骨架外面。
最后将混凝土浇筑进去，经养护达到强度标准后拆模。
8. 模板：混凝土结构或钢筋混凝土结构成型的模具，由面板和支撑系统、连接配件组成。
模板按材料分为：钢模板，竹胶板，木模版，塑胶板。
9. 脚手架:场为工人操作并解决垂直和水平运输而搭设的各种支架。
10. 烈度：地震发生时，在波及范围内一定地点地面振动的激烈程度。
11. 冻深：冻深是冬季时自地平面以下冻结的深度。
12. 回填：将土重新填入(如沟渠或沿基础墙周围的空隙);亦指用任何材料重新填满(如坑道)。
13. 场地平整:将天然地面改造成工程上所要求的设计平面，由于场地平整时全场地兼有挖和填，而挖和填的体形常常不规则，所以一般采用方格网方法分块计算解决．14. 钎探:将钢钎打入土层，根据一定进尺所需的击数探测土层情况或粗略估计土层的容许承载力的一种简易的探测方法。
这种方法适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。
15. 地基：指建筑物下面支承基础的土体或岩体。
16. 基础：直接与地基接触用于传递荷载的结构物的下部扩展部分。
17. 大放脚：是指从基础墙断面上看单边或两边阶梯型的放出部分，根据每步放脚的高度是否相等，分为等高式和不等高式两种。
18. 筏板基础：(又名满堂基础和筏形基础)是把柱下独立基础或者条形基础全部用联系梁联系起来，下面再整体浇注底板。
[笔记]构造柱做法构造柱的多种做法后砌隔墙抗震构造(1) 构造柱的设置:填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
(2) 构造柱截面尺寸为200×墙厚，配筋为4 12，箍筋φ8,100/200(加密区高度不小于柱净高的1/6且不小于600mm，箍筋间距按主筋直径的5d计算12=φ8,60，10=φ8,50)纵筋锚入上下梁板La。
(3) 门洞边及外墙窗边未设构造柱时应设抱框架柱。
(4) 沿墙全高每隔400(二皮砖)设φ6通长拉结筋，搭接长度300，端部锚入构造柱或主体结构36d，(5) 当墙高超过4m或墙上遇有门洞时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞的上部设置通长配筋带，宽度同墙厚，高100，配筋φ6,300，详见02SG614页次11~13。
3φ10/ (6) 墙顶部与楼层盖的连接详见《06SG614-1》页次21节点2,5。
(7) 加砌块砌筑女儿墙，高度大于800，沿墙长每隔3000设构造柱200*墙厚，顶部设压顶高60，配筋3φ8，φ6,300。
(8) 洞口过梁做法构造柱及墙接筋做法:(1)填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
构造柱截面尺寸为200*墙厚，配筋为4 12，主筋 12箍筋φ8,60，主筋 10箍筋φ8,50;纵筋下部与底板预留出的钢筋进行绑扎搭接搭接长度为650mm，上部同预埋件钢板进行双面焊接。
门洞边及外墙窗边未设构造柱时应设抱框架柱。
(做法详见附图)墙体直拐角做法丁字墙相交做法直墙构造柱做法十字相交处构造柱做法(2)填充墙全高每隔400(二皮砖)设φ6通长拉结筋，拉结筋同框架柱的预埋件进行双面焊接焊接长度不小于5d，拉结筋搭接端部做180度变钩。
拉结筋的搭接长度不小于300mm，拉结筋锚入构造柱不小于300mm。
中国古建筑构造图解｜古建筑的中分（古建筑的屋身构造）从造型上看一栋古建筑明显分为三个部分：台基、屋身、屋顶。
北宋著名匠师喻皓在《木经》中称之为“三分”，并指出“凡屋有三分，自梁以上为上分，地以上为中分，阶为下分”。
根据古建筑房屋这三部分的构成机能，古建筑构造可以分为以下几个部分。
一、下分——基础、台基、地面二、中分——屋身墙体、木构架、斗栱三、上分——屋顶四、装饰装修本篇介绍古建筑中分——墙体和木构架。
古建筑中分概述古建筑屋身由墙体、木构架、斗栱（仅在高等级建筑中使用）等部分组成。
屋身构造按照受力方式有①梁柱造（梁柱承重，墙体只起分隔作用而不承受屋顶重量）；②承重墙构造（屋架落在墙体上，墙体承受屋顶的全部重量）；③混合构造（梁柱和墙体共同起承重作用，一般后檐为墙承重构造，前檐为梁柱构造）。
古建筑墙体作用（1）承载作用，主要应用于砖木混合结构的房屋中，常见做法为：后檐墙不设木柱，屋架荷载由前部木构架和后檐墙共同承担，或者整个建筑均不设木柱，屋盖和楼盖重量直接搁置在砖墙上。
（2）围护与分隔空间，主要应用于传统木构架结构的房屋中。
房屋主体结构为抬梁式或穿斗式木构架。
外墙为围护结构。
内墙为分隔结构，通常将室内或分成左、中、右三部分，形成“一堂二内”的基本格局，也有少数建筑除了左右划分外，还进行前后划分，在建筑内部形成前堂后寝的格局。
（3）防火作用，古建筑墙体材料多为砖、土坯、石等，其防火性能远高于木材，在古代城市建筑中，尤其是沿着商业街道两侧，建筑相互毗邻建设，为了防止发生火灾后火势蔓延，常常将相邻两幢建筑的边墙高出屋顶设置，形成防火山墙。
另外在古代凡有藏书要求的建筑，也常常采用砖石结构来替代木结构，也是利用了砖石结构良好的防火性能。
还有一些大型的建筑群，如北京故宫，由于两侧的庑廊过长，在庑廊中部还设置了厚度达3米多的墙体专门用作防火墙。
（4）装饰作用，古建筑在墙体砌筑中有着严格的工艺要求，不同的墙面表现出不同的艺术效果。
