任务框架柱钢筋节点构造框架柱变截面钢筋节点构造讲解

16
2）底层柱根部位 ⑴ 无地下室为基础顶面处; ⑵ 有地下室为地下室顶板处; ⑶ 地下框架梁顶面处;
（4）箍筋加密区范围≥1/3该层柱净高，且大于 500mm.
2020/8/5
17
底层柱根剪切破坏
2020/8/5
18
台湾集集地震一饭店底层柱破坏
2020/8/5
19
日本阪神地震地层柱破坏房屋倒塌
度相同）
1）框架梁上部钢筋宜按主框架梁（或长方向）在 上部，另一方向自然弯曲在下部排布；
2）框架梁下部钢筋宜按主框架梁（或长方向）在 上部，另一方向自然弯曲在下部排布；
3）在跨中，下部钢筋应在设计位置上，保护层厚 度不应随意加厚；
4）支座处，上、下部钢筋的保护层厚度不宜超过 50mm；下部钢筋保护层厚度较大时，应采取防裂措 施；（上部有楼板钢筋，一般不需要)

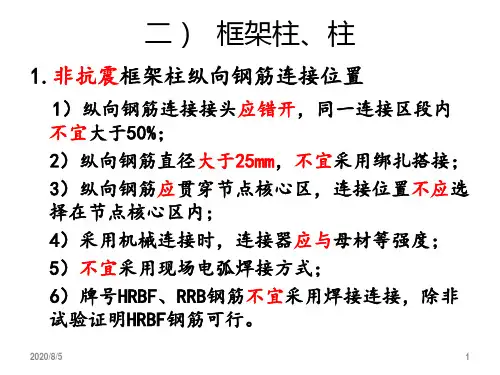

二） 框架柱、柱
1.非抗震框架柱纵向钢筋连接位置
1）纵向钢筋连接接头应错开，同一连接区段内 不宜大于50%； 2）纵向钢筋直径大于25mm，不宜采用绑扎搭接； 3）纵向钢筋应贯穿节点核心区，连接位置不应选 择在节点核心区内； 4）采用机械连接时，连接器应与母材等强度； 5）不宜采用现场电弧焊接方式； 6）牌号HRBF、RRB钢筋不宜采用焊接连接，除非 试验证明HRBF钢筋可行。
41
B.边、角柱上、下纵向钢筋弯折锚固，竖直段不重 叠钢筋排布及构造（水平段足够)。
2020/8/5
42
C.边、角柱上、下纵向钢筋弯折锚固，为保证水平 段长度，竖直段重叠钢筋排布及构造。
2020/8/5
43
D.楼层端节点，梁纵向钢筋端部加锚板的锚固钢筋排 布构造做法，长度是含锚板厚度在内，宜伸至柱竖 向钢筋内侧。

任务2 柱标准构造详图的识读
知识解读
2.2楼层中部（中间层）柱纵 向钢筋的连接构造
任务2 柱标准构造详图的识读
知识解读
2.2楼层中部（中间层）柱纵 向钢筋的连接构造
2.2.2变截面框架柱纵向钢筋连接构造
角柱 角柱
中柱
根据框架柱在结构平面中角柱 的位置，可将框架柱分为 角柱、边柱和中柱。
图中位于结构平面四角的 柱为角柱，采用圆形框标 识；位于结构平面中间部 位的柱为中柱，采用矩形 框标识；位于结构平面周 边，其余除了角柱外均为 边柱
任务2 柱标准构造详图的识读 知识解读
1 柱构件的基本构造要求 2 柱标准构造详图
任务2 柱标准构造详图的识读
知识解读
1.1柱构件的混凝土和钢筋
框架结构的柱多为偏心受压构件，受压构件的承载 力主要取决于混凝土的强度，因此采用较高强度等 级的混凝土可以减少构件的截面尺寸。
通常柱混凝土强度等级采用C25及以上等级；柱纵 向受力钢筋宜采用HRB400、HRB500级；柱箍筋 宜采用HRB400、HPB300级。
任务2 柱标准构造详图的识读
任务实施
以结施-04 基础顶面~4.470柱平法施工图为例：其标 准构造详图详见11G101-1混凝土结构施工图平面整体 表示方法制图规则和构造详图（现浇混凝土框架、剪 力墙、梁、板），识读如下：
任务2 柱标准构造详图的识读
知识解读
2.1柱纵向钢筋在独立基础中 的连接锚固构造
2.1.2基础部位柱纵向钢筋与上部钢筋的连接构造
在上部结构嵌固部位以上，层 高的1/3范围内不能进行柱钢筋的 连接。上部结构的嵌固部位，对于 无地下室的建筑物通常指基础的顶 面；对于有地下室的建筑物根据地 下室和上部结构的刚度比值确定， 可以是地下室底板顶面或地下室顶 板顶面，由设计确定；具体表示在 层高表的下部。

《平法钢筋识图、构造、算量》—框架柱篇习题一、认识图集和钢筋1、本套系列课程会使用到的图集有（）？A、11G101B、12G901C、16G101D、18G901答案：C、D答案解析：图集的发展经由03G，到11G，再到现行的16G101。

匹配的钢筋图集也由12G901 到现行的18G901.2、图纸识读内容有抗震等级和混凝土强度等级。

（）答案：x答案解析：图纸识读内容有：抗震等级、混凝土强度等级、保护层厚度、构件使用环境、嵌固部位等3、视频中讲了几种钢筋连接工艺？（）A、1B、2C、3D、4答案：C答案解析：C视频中讲解了：机械套筒、电渣压力焊接、帮条焊二、柱的图纸和钢筋1、视频中讲到框架柱的图纸示例采用了截面注写和列表注写表达方法。

（）答案：√答案解析：图集对于构件的表达方法均有：截面注写和列表注写两种方法。

2、视频中讲到柱子的钢筋有哪些？（）A、插筋B、底层钢筋C、中间层钢筋D、顶层钢筋E、箍筋答案：ABCDE答案解析：柱的钢筋按施工顺序从下往上分为插筋、底层钢筋、中间层钢筋、顶层钢筋、箍筋。

另外还有顶层柱附加角筋。

3、柱子的钢筋分柱子纵筋和箍筋两类。

（）答案：√答案解析：柱子的钢筋类型总的分为两大类，分别是：柱子纵筋和箍筋。

三、柱平法制图规则1、框架柱的识图讲解从图集的多少页到多少页？（）A、8 10B、8 12C、8 13D、8 14答案：B答案解析：从图集可看到识读部分是从第8页到12页。

2、图集11页的柱表这样识读先横着看自身标高段的构造，再竖着看不同标高段的变化情况，是否正确？（）答案：√答案解析：通常的柱表识读顺序为：先横着看自身标高段的构造信息，再竖着看不同标高段的变化情况。

3、框架柱应考虑的钢筋类型有哪些？（）A、纵筋B、箍筋C、角部附加D、通长筋答案：ABC答案解析：柱的构造钢筋主要分三类，分别是：纵筋：基础插筋、中间层、顶层；箍筋；角部附加四、柱的钢筋节点讲解—插筋1、插筋的节点图在图集多少页？（）A、63B、64C、65D、66答案：D答案解析：插筋的节点图在图集16G101-3 第66页2、低端钢筋构造长度是：长度=a+hj-c （）答案：X答案解析：依照图集的钢筋构造，低端插筋的长度=a+hj-c+ 非连接区3、高端钢筋构造长度是a+hj-c+ 非连接区+搭接错开长度？（）答案：√答案解析：依照图集的钢筋构造，高端插筋的长度=a+hj-c+ 非连接区+搭接错开长度五、柱的钢筋节点讲解—地下室框架柱钢筋1、节点图在图集多少页？（）A、63B、64C、65D、66答案：B答案解析：节点图在图集16G101-1 第64页2、嵌固部位一般在基础顶面。

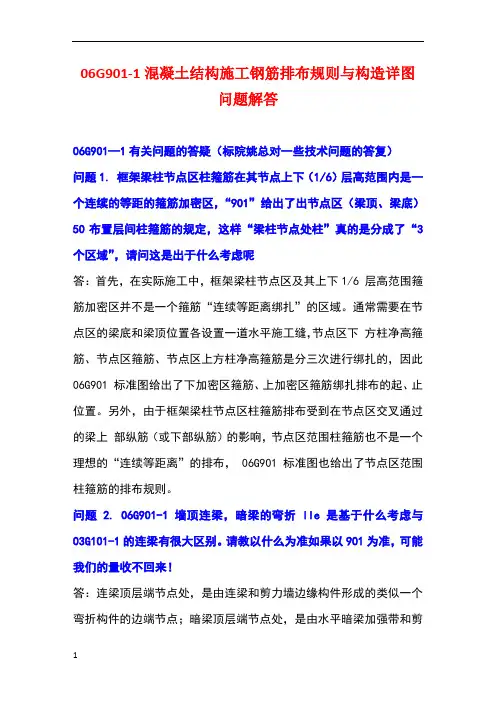

06G901-1混凝土结构施工钢筋排布规则与构造详图问题解答06G901—1有关问题的答疑（标院姚总对一些技术问题的答复）问题1. 框架梁柱节点区柱箍筋在其节点上下（1/6）层高范围内是一个连续的等距的箍筋加密区，“901”给出了出节点区（梁顶、梁底）50布置层间柱箍筋的规定，这样“梁柱节点处柱”真的是分成了“3个区域”，请问这是出于什么考虑呢答：首先，在实际施工中，框架梁柱节点区及其上下1/6 层高范围箍筋加密区并不是一个箍筋“连续等距离绑扎”的区域。

通常需要在节点区的梁底和梁顶位置各设置一道水平施工缝，节点区下方柱净高箍筋、节点区箍筋、节点区上方柱净高箍筋是分三次进行绑扎的，因此06G901 标准图给出了下加密区箍筋、上加密区箍筋绑扎排布的起、止位置。

另外，由于框架梁柱节点区柱箍筋排布受到在节点区交叉通过的梁上部纵筋（或下部纵筋）的影响，节点区范围柱箍筋也不是一个理想的“连续等距离”的排布， 06G901标准图也给出了节点区范围柱箍筋的排布规则。

问题 2. 06G901-1墙顶连梁，暗梁的弯折lle是基于什么考虑与03G101-1的连梁有很大区别。

请教以什么为准如果以901为准，可能我们的量收不回来！答：连梁顶层端节点处，是由连梁和剪力墙边缘构件形成的类似一个弯折构件的边端节点；暗梁顶层端节点处，是由水平暗梁加强带和剪力墙边缘构件形成的边端转角。

无论是弯折构件的边端节点还是加强构造的边端转角，都是结构薄弱环节且受力较复杂，构造需要加强，构造做法应体现边端转角节点构造的连续性和可靠性。

问题3.请问，06G901-1剪力墙的水平分布筋起步是50，而04G101-3，06G101-6中剪力墙水平分布筋起步是墙身水平筋间距的1/2呢答：剪力墙的水平分布筋起步是50还是水平筋间距的1/2都没有原则问题，标准图06G901-1将起步筋排布位置（如梁箍筋、柱箍筋、剪力墙水平筋等）都确定为50mm作为标准排布构造，便于记忆和施工操作。

VS
控制措施
为减小预应力损失，可以采取以下措施： 选用变形小、内缩量小的锚具；减少张拉 次数；控制张拉速度；加强养护等。
06
结构识图常见问题解答与 经验分享
如何提高结构识图速度和准确性？
掌握基本构件的识图方法
01
熟悉梁、板、柱等基本构件的图纸表示方法，能够快
速识别并理解其含义。
练习空间想象能力
02 通过大量练习和观察实际结构，培养空间想象能力，
钢材种类和性能要求
种类
碳素结构钢、低合金高强度结构钢。
性能要求
具有较高的强度、塑性和韧性；具有良好的 工艺性能，如冷弯性能、焊接性能和冷加工 成型性能等；具有良好的耐腐蚀性，在潮湿 和腐蚀性介质的环境中应具有耐腐蚀性。
焊接连接方法及质量评定标准
焊接连接方法
手工电弧焊、埋弧自动焊、气体保护焊等。
质量评定标准
03
柱与基础的连接
通常采用杯口连接或插入式连接。杯口连接具有较好的承载力和刚度，
但需要较高的施工精度；插入式连接施工方便，但承载力相对较低。
03
钢筋混凝土结构识图实例 分析
框架结构实例分析
1 2
框架结构的组成
由梁、板、柱等基本构件组成的空间结构体系。
受力特点
框架结构在水平荷载作用下，呈现出“剪切型” 变形，即层间位移随楼层增高而减小。
结构识图基本原则和方法
基本原则
整体性原则、层次性原则、关联性原则和动态性原则。即从整体到局部、从大 到小、逐层深入地理解结构图纸；同时注意各构件之间的关联性和动态变化。
基本方法
阅读设计说明、熟悉标准图集、掌握常用符号和标注方法、理解构造要求和施 工方法等。通过不断学习和实践，提高结构识图能力和水平。

2 钢筋锚固长度和搭接长度
2 钢筋锚固长度和搭接长度
2 钢筋锚固长度和搭接长度 特殊用值查询
22G101 图 集解读
第三章 钢筋弯钩及箍筋、拉筋构造
编制人：工程阡陌
3 钢筋弯钩及箍筋、拉筋构造
3 钢筋弯钩及箍筋、拉筋构造
3 钢筋弯钩及箍筋、拉筋构造
22G101 图 集解读
第四章 柱主要节点钢筋构造
6
第二节 剪力墙水平分布钢筋连接构造
其他剪力墙以构件的抗剪承载力为主，优先保证主要受力钢筋的截面位置，水平筋为 主要钢筋放在最外侧，竖向钢筋放在内侧。
6
第二节 剪力墙水平分布钢筋连接构造
6
第二节 剪力墙水平分布钢筋连接构造
6
第二节 剪力墙水平分布钢筋连接构造
6
第二节 剪力墙水平分布钢筋连接构造
第一章 钢筋保护层
编制人：工程阡陌
1 钢筋保护层
1、钢筋保护层定义：钢筋保护 层厚度是指最外层钢筋外边缘至 混凝土表面的距离。
2、混凝土强度等级不大于C25时， 保护层厚度数值应增加5mm。
3、基础底面钢筋保护层厚度，有混 凝土垫层时应从垫层顶面算起，且不应 小于40mm，无混凝土垫层时不应小于 70mm。
4
第六节 框架边柱和角柱柱顶钢筋构造（第三讲）
柱 顶 外 侧 和 梁 上 部 钢 筋 直 线 搭 接
4
柱 顶 外 侧 和 梁上 部 钢 筋 直 线 搭 接
第六节 框架边柱和角柱柱顶钢筋构造（第三讲）
4
第六节 框架边柱和角柱柱顶钢筋构造（第三讲）
柱 顶 外 侧 和 梁 上 部 钢 筋 直 线 搭 接
5
第十四节 纯悬挑梁及各类梁悬挑配筋构造
总结：纯悬挑梁构造 1、当L＜4hb,

模块八
钢筋混凝土框架结构构造
第一页，编辑于星期一：十三点 二十八分。
教学目标：
通过本模块的学习，掌握钢筋混凝土框架结构构造。
教学要求：
学习重点： 抗震等级，现将框架节点构造。
第二页，编辑于星期一：十三点 二十八分。
引例： 实例二中教学楼为两层全现浇钢筋混凝土框架结构，层
高 3.6m,平面尺寸为 45m ×17.4m。建筑抗震设防烈度为 7度。 建筑平立剖见实例二建施图，三维效果图见图 1.1.b所示。
搭接可采用下列方式：
（1）搭接接头沿顶层端节点外侧及梁端顶部布置，如图
8.8 （a）所示。
（2）搭接接头沿柱顶外侧布置，如图 8.8(b)所示。 （3）梁上部纵向钢筋与柱外侧纵向钢筋在节点角部的弯 弧内半径，当钢筋直径不大于 25mm 时，不宜小于 6d；大于 25mm时，不宜小于 8d。钢筋弯弧外的混凝土中应配置防裂、 防脱落的构造钢筋。
按计算确定外，一级不应小于 0.5，二、三级不应小于 0.3； （3）沿梁全长顶面和底面的配筋，一、二级不应小于
2φ14 ，且分别不应小于梁两端顶面和底面纵向钢筋中较大截
面面积的 1/4，三、四级不应小于 2φ12； (4)一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，
对矩形截面柱，不宜大于柱在该方向截面尺寸的 1/20 ；对圆 形截面柱，不宜大于纵向钢筋所在位置柱截面弦长的 1/20 。
抗震等级分为四级，现浇钢筋混凝土框架结构的抗震等级划
分见表 8-1。一级抗震要求最高，四级抗震要求最低，对于不 同抗震等级的建筑物采取不同的计算方法和构造要求，以利
于做到经济合理的设计。
第二十页，编辑于星期一：十三点 二十八分。
表8-1 现浇钢筋混凝土框架结构的抗震等级

≥15d柱净高H1≥H1/6≥35d梁净跨Ln1≥LaE且≥hc+5d≥LaE且≥hc+5dLn/4Ln/3Ln/4Ln/3≥10d≥20dL00≥0.45LaE≥H2/6≥15dLn/4Ln/3Ln/4500≥20d≥0.45LaE≥10dLn1/3现浇框架节点纵向钢筋构造图通长钢筋,大于支座负筋1/4,且大于2%%13116通长钢筋,大于支座负筋1/4, 且大于2%%131162. 垮度值Ln为左跨Lni和右跨Lni=1之较大值,3. 2 号筋直径≥纵筋直径,≥25mm,长=梁宽,当纵筋水平锚固长度<0.45LaE时设置.其中i=1,2,3...hc:柱截面沿框架方向的高度hb:梁截面的高度1. d:纵向受力钢筋直径,H%%1421%%143,H%%1422%%143:柱净高%%144≥hc≥500:说明≥500柱中心线基础顶面焊接或机械连接可在一个截面上连接每边不多于4根时%%144≥%%145500%%144≥%%145h%%142c%%143(柱长边)%%144≥35d%%144≥%%145LaE或%%144≥%%1450.38LaE但不少于3%%13010的角部附加钢筋纵筋直径%%144≥%%14525时,设置间距<150300%%144≥%%1451.7LaE300%%13010%%144≥%%145LaE%%144≥%%145LaE15d柱纵筋断点柱中心线(一级框架)焊接或机械连接混凝土变号线45L梁净跨n2Ln /3n /3L%%144≥%%145LaE≥15d柱净高H1≥H1/6≥35d梁净跨Ln1≥La且≥hc+5d≥La且≥hc-5dLn/3Ln/4Ln/4Ln1/4≥10dLn/3柱净高H2Ln1/3Ln1/4≥500500≥0.45La≥H2/6≥15dLn/4Ln/3Ln/4Ln/3500≥0.45La≥10dLn1/3≥La15d≥500现浇框架节点纵筋构造图每边不多于4根时可在一个截面上连接1. d:纵向受力钢筋直径,H%%1421%%143,H%%1422%%143:柱净高3. 2 号筋直径≥纵筋直径,≥25mm,长=梁宽,2. 垮度值Ln为左跨Lni和右跨Lni=1之较大值,hb:梁截面的高度hc:柱截面沿框架方向的高度其中i=1,2,3...当纵筋水平锚固长度<0.45La时设置.≥500说明:c≥h基础顶面(非抗震框架)焊接或机械连接柱中心线柱中心线混凝土变号线≥hc(柱长边)≥35d≥500≥La或≥0.38La≥La%%13010300梁加腋时,300伸至腋的根部位置(混凝土<C25时)(混凝土≥C25时)或≥0.38La通长钢筋,大于支座负筋1/4,且大于2%%1311645纵筋直径≥25时,设置间距<150但不少于3%%13010的角部附加钢筋≥1.7La柱纵筋断点≥La≥1.5h%%142b通长钢筋,大于支座负筋1/4, 且大于2%%13116焊接或机械连接梁净跨Ln2≥15d柱净高H1≥H1/6≥35d梁净跨Ln1≥LaE且≥hc+5d≥LaE且≥hc+5d≥10dLn/4Ln/4Ln/3Ln/3Ln1/4柱净高H2Ln1/4Ln1/3≥500≥15d≥H2/6≥0.45LaE500≥0.45LaELn/3Ln/4Ln/4Ln/3500≥10dLn1/3≥LaE≥500≥hc(柱长边)≥35dc%%13010300300梁加腋时,根部位置伸至腋的≥1.7LaE但不少于3%%13010的角部附加钢筋纵筋直径≥25时,设置间距<150(混凝土≥C25时)或≥0.38LaE(混凝土%%144≤%%145C25时)或≥0.38LaE通长钢筋,大于支座负筋1/4,且大于2%%13116柱纵筋断点≥LaE15d≥1.5h%%142b通长钢筋,大于支座负筋1/4, 且大于2%%13116≥LaE柱中心线柱中心线现浇框架节点纵向钢筋构造图3. 2 号筋直径≥纵筋直径,≥25mm,长=梁宽,当纵筋水平锚固长度<0.45LaE时设置.其中i=1,2,3...h%%142b%%143:梁截面的高度2. 垮度值Ln为左跨Lni和右跨Lni=1之较大值,1. d:纵向受力钢筋直径,H%%1421%%143,H%%1422%%143:柱净高h%%142c%%143:柱截面沿框架方向的高度说明:≥500≥hc≥500(三级框架)可在一个截面上连接基础顶面每边不多于4根时焊接或机械连接焊接或机械连接≥LaE混凝土变号线45L梁净跨n2梁净跨柱中心线柱中心线≥hc≥500≥500(二级框架)现浇框架节点纵向钢筋构造图基础顶面每边不多于4根时可在一个截面上连接焊接或机械连接焊接或机械连接≥1.7LaE≥LaE混凝土变号线45梁加腋时,根部位置伸至腋的≥LaE15d≥LaE柱纵筋断点≥LaELn2≥La15d≥500现浇框架节点纵筋构造图每边不多于4根时可在一个截面上连接≥500c≥h基础顶面(非抗震框架)焊接或机械连接柱中心线柱中心线混凝土变号线≥hc(柱长边)≥35d≥500≥La≥La%%c10300梁加腋时,300伸至腋的根部位置45≥1.7La柱纵筋断点≥La焊接或机械连接梁净跨Ln2现浇框架节点纵向钢筋构造图≥500柱中心线基础顶面焊接或机械连接可在一个截面上连接每边不多于4根时15d柱纵筋断点柱中心线(一级框架)焊接或机械连接混凝土变号线45L梁净跨n2Ln /3≥LaE≥500≥hc(柱长边)≥35dc梁加腋时,根部位置伸至腋的≥1.7LaE柱纵筋断点≥LaE15d≥LaE柱中心线柱中心线现浇框架节点纵向钢筋构造图≥500≥hc≥500(三级框架)可在一个截面上连接基础顶面每边不多于4根时焊接或机械连接焊接或机械连接≥LaE混凝土变号线45L梁净跨n2Ln/4Ln/3≥10dLn1/4Ln1/3500Ln/4Ln/3500Ln1/4≥H2/6≥500≥15d≥15dLn1/3柱净高H2≥La且≥hc-5d≥H1/6≥35d≥10dLn/3Ln/4Ln/4Ln/3≥La且≥hc+5d≥hc≥500梁净跨Ln1柱净高H1≥H1/6≥10dLn/4500Ln/4Ln/3Ln/4Ln/4≥LaE且≥hc+5d≥LaE且≥hc+5dLn/3Ln/3Ln/3≥10d≥20d≥0.45LaE≥500500Ln1/3Ln1/4≥15d≥15d≥H2/6柱净高H2≥35d柱净高H1Ln1/3Ln1/4梁净跨Ln1Ln/4Ln/3≥LaE且≥hc+5d≥LaE且≥hc+5d≥15d≥15d≥35d≥H1/6柱净高H1Ln/3Ln/4≥10d500Ln/4≥10d500Ln1/4Ln1/3≥500≥H2/6柱净高H2Ln/3Ln1/3Ln1/4Ln/3Ln/4≥10dLn/4500Ln/4Ln/3≥10d500Ln1/4Ln1/3≥LaE且≥hc+5d≥LaE且≥hc+5d≥15d≥15d梁净跨Ln1柱净高H2≥35d≥H1/6柱净高H1Ln/3Ln/4Ln/3Ln1/3Ln1/4Ln/4Ln/3梁净跨Ln1

可用“柱插梁”或“梁插柱”的A节点构造。
➢ 等截面框架柱 4.钢筋非连结区和箍筋加密区计算 钢筋非连结区和箍筋加密区计算请见表3-6-3. 5.关键部位钢筋长度计算
框架柱顶节点钢筋构造是平法识图中的一个难点， 当采用“柱插梁”的A节点构造时，其关键部位 钢筋长度计算见表3-6-3
6.按“梁插柱”构造绘图 KZ1如果采用“梁插柱”构造，请见图3-6-4。
抗震框架柱工程实例
➢ 等截面框架柱 1.柱平法施工图 某办公楼是框架结构，KZ1的工程信息见表3-6-1，采用列表注写方式， 平法施工图见图3-6-1. 3.柱配筋立面图和配筋剖面图 通过画KZ配筋立面图和配筋剖面图，以掌握柱平法知识.针对柱平法施 工图3-6-1画出KZ1的配筋立面图(图3-6-2)和配筋截面图(图3-6-3)。配 筋立面图的左图主要反映KZ纵筋连接构造(箍筋构造略)，配筋立面图的右 图主要反映箍筋构造(纵筋连接构造略). 3.计算边柱顶部外侧纵筋配筋率: 边柱顶部外侧纵筋配筋率等于边柱顶部外侧纵筋(包括两根角筋)的截面 面积除以柱的总截面面积。外侧纵筋
柱顶节点构造
柱顶两侧有梁 柱顶两侧有梁 柱顶一侧有梁 柱顶一侧有梁
说明
中柱和边柱节点构造相同， 见11G101-1图集 p60
边柱和角柱节点构造相同， 见11G101-1图集 p59
hb－保护层厚度≥ LaE 图集p60
图集p59
2.5 抗震框架布图
项目二 柱平法施工图的识读
2.4 抗震框架柱顶节点构造
抗震框架柱顶节点构造
中柱：KZ4、KZ5 边柱：KZ1、KZ3 角柱：KZ2
图集中抗震框架柱顶节点构造
框架柱柱顶 节点构造
边柱、角柱 柱顶钢筋构 造p59
中柱柱顶钢 筋构造p60

底
中
层间柱来自层箍柱
筋
箍
加
筋
密
加
区
密
距
区
离
距
离
钢筋的做法
底 层 柱 箍 筋 加 密 区 距 离 可 修 改
中 间 层 柱 箍 筋 改加 密 区 距 离 可 修
钢筋的做法
圆 柱 箍 筋 ： 螺 旋 箍 及 圆 箍
数值
图名表示这张配 筋图表达的是第 6层到第11层柱
子的配筋图
特别注意： 只画竖向构件（柱、墙）√
不画水平构件（梁轴、网板）× 定位竖向构件
竖向构件 钢筋混凝土墙
竖向构件 柱
KZ1一共9个 其中一个放大
画断面图
KZ3只有1个 放大画断面图
LZ1一共2个 其中一个放大
画断面图
KZ2一共2个 其中一个放大
非加密区箍筋为 φ10@200
150
150
纵筋直径大于1种，集中标注注写角部钢筋； 在断面图上b边中部纵筋和h边中部钢筋
柱子为框 架柱编号
为2
定位b边 尺寸与轴 线关系
150 450
柱子尺寸 b=650mm h=600mm
定位h边 尺寸与轴
线关系
所有纵筋位置 见断面图
角部纵筋 4φ22
b边中部纵筋 5φ22
细部构造
细节决定成败
03G101－1图集中 柱纵向钢筋连接构造
03G101-1P36图集规定
钢筋的做法
底层柱纵筋连接构造
中间层柱纵筋连接构造
钢筋的做法
中间层柱顶有插筋
中间层柱底无插筋
03G101－1图集中 边柱和角柱柱顶纵向钢筋构造
03G101-1P37图集规定

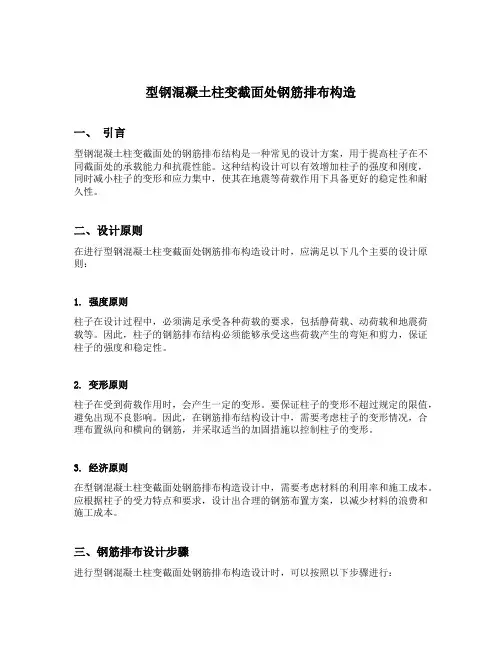

型钢混凝土柱变截面处钢筋排布构造一、引言型钢混凝土柱变截面处的钢筋排布结构是一种常见的设计方案，用于提高柱子在不同截面处的承载能力和抗震性能。

这种结构设计可以有效增加柱子的强度和刚度，同时减小柱子的变形和应力集中，使其在地震等荷载作用下具备更好的稳定性和耐久性。

二、设计原则在进行型钢混凝土柱变截面处钢筋排布构造设计时，应满足以下几个主要的设计原则：1. 强度原则柱子在设计过程中，必须满足承受各种荷载的要求，包括静荷载、动荷载和地震荷载等。

因此，柱子的钢筋排布结构必须能够承受这些荷载产生的弯矩和剪力，保证柱子的强度和稳定性。

2. 变形原则柱子在受到荷载作用时，会产生一定的变形。

要保证柱子的变形不超过规定的限值，避免出现不良影响。

因此，在钢筋排布结构设计中，需要考虑柱子的变形情况，合理布置纵向和横向的钢筋，并采取适当的加固措施以控制柱子的变形。

3. 经济原则在型钢混凝土柱变截面处钢筋排布构造设计中，需要考虑材料的利用率和施工成本。

应根据柱子的受力特点和要求，设计出合理的钢筋布置方案，以减少材料的浪费和施工成本。

三、钢筋排布设计步骤进行型钢混凝土柱变截面处钢筋排布构造设计时，可以按照以下步骤进行：1. 确定柱子的受力特点首先，根据柱子的荷载情况和设计要求，确定柱子在不同截面处的受力特点，包括受力方向、受力大小和受力位置等。

这些受力特点将直接影响钢筋排布结构的设计。

2. 设计纵向钢筋排布根据柱子的受力特点和设计要求，设计纵向钢筋的排布方式。

通常情况下，变截面处的柱子会采用增设极限截面的方法，即在变截面处设置一段较大的截面，以增加柱子的强度和刚度。

在设计纵向钢筋排布时，应考虑极限截面处的受力情况，并合理增设钢筋以满足强度和刚度的要求。

3. 设计横向钢筋排布根据柱子的变截面特点和设计要求，设计横向钢筋的排布方式。

横向钢筋主要用于控制柱子的变形和抗剪能力，减小柱子的应力集中。

在设计横向钢筋排布时，需要考虑纵向钢筋的位置和数量，并根据柱子的受力情况确定横向钢筋的布置方式和间距。

下面举例说明 如图5 4，是一个独立基础的平法施工图，通过阅读可以得 到这些信息： BJJ表示阶形杯口基础，1200/300表示杯口内 自上而下的尺寸，800/700表示杯口外自下而上的尺寸。再结 合原位标注的平面尺寸，就可以想象出该独立基础的剖面形
状尺寸，见图5.5。 图5.5不是平法施工图上绘制的，是识图得到的。G101平 法是指结构施工图的平面整体表示方法，所以独立基础的平 面注写方式只绘制平面基础图，这就要求识图时根据制图规
2024年1月9日星期二
01G1011P36图集规定
钢筋的做法
底层柱纵筋连接构造
中间层柱纵筋连接构造
钢筋的做法
中间层柱顶有插筋
中间层柱底无插筋
11G101－1图集中 边柱和角柱柱顶纵向钢筋构造
11G1011P37图集规定
钢筋的做法
B型边 角柱顶 部纵筋构造
A型边 角柱顶 部纵筋构造
钢筋的做法
图5 10 杯口独立基础顶部焊接钢筋网识图
钢筋工程量的计算—基础
双杯口独立基础顶部焊接钢筋网;见图5 11，表示杯口每边及中间杯壁均 配置2根B14的焊接钢筋网
图5 11双杯口独立基础顶部焊接钢筋网识图
钢筋工程量的计算—基础
二 独立基础钢筋构造 上面讲解了独立基础的平法识图;就是如何阅读独立基础平法施工图 本 节讲解独立基础的钢筋构造，是指独立基础的各种钢筋在实际工程中可
图5 6 独立基础配筋注写方式
钢筋工程量的计算—基础
表5 5 独立基础配筋
①独立基础底板底部配筋 06G1016第9 10页 独立基础底板配筋表示方法 独立基础集中标注的配筋信息的四种情况之一是独立基础底板底部配筋;其表示方式在《06G101-6》第9、10页进 行描述，这里整理为五种情况，这也是G101平法图集的学习方法，就是对图集上的内容进行系统梳理，形成条理就便 于理解和记忆 这五种情况如表5 6所示。 各种独立基础的底板配筋以B打头，“B”是英文字母“Botton”的第一个字母。
