对大型卷扬机安装了电器连锁装置，以保证绝对安全可靠。
3.发展手提式卷扬机为提高机械化水平，减轻工人劳动强度，国外大力发展小型手提式卷扬机，如以汽车蓄电池为动力的直流电动小型卷扬机，其电压为12 V,质量为7.7—15.4 kg,拉力为3336—13344 N。
4.大力发展不带动力源装置的卷扬机欧美国家非常重视发展借助汽车和拖拉机动力的卷扬机。
此种卷扬机结构简单，有一个卷筒和一个变速箱即可。
第1章卷扬机的设计参数本设计卷扬机设计的主要参数有：额定起升重量：5吨起升高度：14米起升速度：12.5米/分卷扬机用途：用于5吨桥式吊车起升机构工作条件：频繁启动粉尘量大设计的主要要求：本设计为有轨运行机构；电动机轴到减速器高速轴山齿轮链接盘连接: 起升机构的制动器必须采用常闭式的；制动力矩应保证有足够的制动安全系数。
第2章卷扬机的整体结构概述§2.1电动卷扬机基本结构电动卷扬机III于操作方法不同，其结构相差很大。
我们将其分为电控卷扬机和溜放型卷扬机两类。
§2.1.1电控卷扬机此类卷扬机通过通电或断电以实现卷扬机的工作或制动。
物料的提升或下降曲电动机的正反转来实现，操作简单方便。
其制动型式主要有电磁铁制动器和锥形转子电动机两类，下面就这两种制动型式卷扬机的常见类型作介绍。
此类卷扬机大多是单卷筒的。
§2.1.2带有电磁铁制动器的卷扬机1.圆柱齿轮减速器快速卷扬机，如图2-1。
图2-1圆柱齿轮减速器快速卷扬机简图1 —电动机2—联轴器3—制动器4—减速器5—联轴器6—卷筒7—底座8—支架2.蜗杆减速器慢速卷扬机。
3.圆柱齿轮减速器加开式齿轮传动的卷扬机，如图2-2。
图2-2圆柱齿轮减速器加开式齿轮传功的卷场机简图1 —电动机2—联轴器3—制动器4—减速器5—开式齿轮传动6—卷筒4.蜗杆减速器加开式齿轮传动的卷扬机。
对一些起重量大的卷扬机，为使钢丝绳在卷简上排列整齐，需要安装排绳器。
四吨慢动卷扬机一、机器的用途：四吨慢动卷扬机适用于机器和大型结构及冶金设备的安装及土木建筑工程中用来起卸或拖曳重物。
二、主要技术性能：1、产品型号 JM4F.4.5202、钢丝绳额定拉力 40kN3、钢丝绳额定速度 4.5m/min4、卷筒直径 350 mm5、卷筒宽度 500mm6、总传动比 2037、钢丝绳规格6×19W+FC—15.5—17708、卷筒容绳量20m9、钢丝绳缠绕层数1层10、电动机型号 Y2-160L—8功率7.5kW转数 720r/min电压 380V11、制动器YWZ3B-250/2512、主令控制器DXZ（I=1:78）13、机器外形尺寸（长×宽×高） 1428×1340×838 mm14、机器重量（包括电气）约808kg三、 机器结构：本机器由机座、蜗轮减速机、传动齿轮、卷筒、制动器和电器等部分构成，全部机件安装在机座上。
电动机通过弹性联轴器经蜗轮减速机和一级开式园柱正齿轮带动卷筒旋转缠绕钢丝绳，钢丝绳应由卷筒下方绕出。
本机器采用液压制动器，能自动制动。
电器全部安装在电器箱内。
机器的全部动作是由按扭控制，操作简单方便。
本机带有手摇装置，电机驱动时应绝对保证摇把与减速器轴头的完全脱离。
四、 机器的操作和注意事项：1、工作前先检查重物之重量，应在机器性能规定的范围内，再检查钢丝绳及其捆扎情况。
并在减速箱内注油。
2、检查机器的固定及各部联接的牢固性，并检查电器接线及接地的正确性。
3、制动器的灵敏度可按照制动器说明书中规定的方法调整完成。
4、落下重物时为防止钢丝绳张力松懈，在卷筒上缠绕的钢丝绳应不少于三圈。
5、应定期加油或换油。
工作前应空转3~5分钟。
机器润滑范围表编号润滑部位名称部位润滑方法润滑剂润滑期限1 制动器各活动轴 8 用油壶注油 HJ—40 每班一次2 减速机蜗杆轴承 2 旋盖式油杯加油3号润滑脂每班一次3 减速机内 1 箱内换油 HL20—30 每季一次4 铜套、铜瓦处5 旋盖式油杯加油3号润滑脂每班一次5 传动齿轮齿面在齿面涂油3号润滑脂每班一次在工作面涂油3号润滑脂视需而定6 卷筒表面 1用沾油的布擦绳3号润滑脂每周一次7 钢丝绳 1天津华天传动设备有限公司产品出厂合格证明书产品名称：四吨慢速卷扬机产品型号：JM4F.4.520出厂编号：本机经检验：拉力、绳速、齿轮接触斑点，刹车下滑量、工作电压、电流及摩擦部位温度，均符合GB/T（1955—2002）《建筑卷扬机》的相关规定。
摘要卷扬机又称绞车。
是起重垂直运输机械的重要组成部分，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业，由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。
垂直提升、水平或倾斜曳引重物的简单起重机械。
分手动和电动两种。
现在以电动卷扬机为主。
本次设计的5吨电动卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、吊钩等组成。
本次设计的步骤是从钢丝绳开始入手，然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。
其中卷筒、卷筒轴、卷筒毂、减速器的设计最为主要，本设计重点做了介绍，其余部分有得只是略作分析。
本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点，可以应用于冶金起重、建筑、水利作业等方面，但是此次设计的卷筒机主要运用于用于5吨桥式吊车起升机构。
提升重物是卷扬机的一种主要功能，各类卷扬机的设计都是根据这一要求为依据的。
关键词：卷扬机，卷筒，卷筒轴，减速器AbstractAlso known the hoist another name is winch. Vertical lifting transport machinery is an important component of the tie in with the derrick, mast, pulley blocks, and auxiliary equipment, used to enhance the materials, installation of equipment operations, from human or mechanical power-driven drum, winding traction rope to complete the installation work. Vertical, horizontal or inclined simple tractor Lifting heavy objects. Two types of the hoist are manual and electric two kinds. and Now to the main electric winch. The design of the 5-ton electric hoist motor contions electromotor 、coupling、arrester、retarder、drum、boom sheave、a system of pulleys set、hook, etc..This design of hoist is start from the wire rope, and next then turn on the winch drum, drum spindle, motor, gear reducer, speed reducer shaft, brakes, couplings and pulley drum machine-oriented design and selection. On drum, drum shaft, drum hub, most major reducer design, the design are focus introduced, and the rest is just a little something for analysis.The design of the drum machine because of its simple structure, handling the installation of a flexible, convenient operation, simple maintenance, and operating environment features such as adaptability, can be applied to lifting metallurgical, construction, operations and other water conservancy, but the design mainly applied to the drum machine for 5-ton overhead crane hoisting mechanism. Heavy winch upgrade is one of the main functions of the design of various types of winches are based on based on this request.KEY WORDS: hoist；drum; drum shaft; retarder目录摘要 (I)ABSTRACT (II)目录 (Ⅲ)前言 (1)1卷扬机的设计参数 (2)2卷扬机的整体结构概述 (3)2.1电动卷扬机基本结构 (3)2.1.1 电控卷扬机 (3)2.1.2 带有电磁铁制动器的卷扬机 (3)2.1.3 采用锥形转子电动机的卷扬机 (4)2.1.4 溜放型卷扬机 (4)2.2起升机构的组成及型式 (5)2.2.1 起升机构的组成 (5)2.2.2 起升机构的典型传动型式 (5)3卷扬机主体零件的设计 (8)3.1钢丝绳的选择 (8)3.1.1 钢丝绳的种类和构造 (8)3.1.2 钢丝绳直径的选择 (8)3.1.3 钢丝绳的使用 (9)3.2卷筒的结构设计及尺寸确定 (10)3.2.1 卷筒的分类 (10)3.2.2 卷筒绳槽的确定 (10)3.2.3 卷筒的设计 (11)D设计 (11)3.2.4 卷筒节径3.2.5 卷筒的长度设计 (12)3.2.6 卷筒壁厚设计 (13)3.2.7 卷筒强度计算及检验 (13)3.3卷筒轴的设计计算 (14)3.3.1 卷筒轴的受力计算及工作应力计算 (14)3.3.2 卷筒轴的设计 (15)3.3.3 心轴作用力计算 (16)3.3.4 心轴垂直面支承反力及弯矩 (16)3.3.5 心轴水平面支承反力及弯矩支反力 (16)3.3.6 计算心轴工作应力 (17)3.3.7 心轴的疲劳强度计算 (18)3.3.8 心轴的静强度计算 (19)3.4电动机选择 (19)3.5减速器的设计计算 (20)3.5.1 卷扬机总传动比计算 (20)3.5.2 减速器的计算 (21)3.5.3 分配减速器的各级传动比 (21)3.5.4 计算传动装置的运动和动力参数 (21)3.5.4 圆柱齿轮传动的设计计算 (23)3.5.5 齿轮参数设计 (24)3.5.6 齿轮轴参数设计 (27)3.6制动器，联轴器的选择 (28)3.6.1 制动器的分类及选择 (28)3.6.2 联轴器的选择 (29)4小车行走机构设计 (30)4.1轨道 (30)4.2车轮与车轮组 (30)4.3车轮直径的计算 (30)结束语 (32)参考文献 (33)致谢 (34)前言随着社会的发展，机械将会越来越取代人力，这也是机械行业飞速发展的后果，在机械的发展历史中，新机械的发明有着举足轻重的作用。

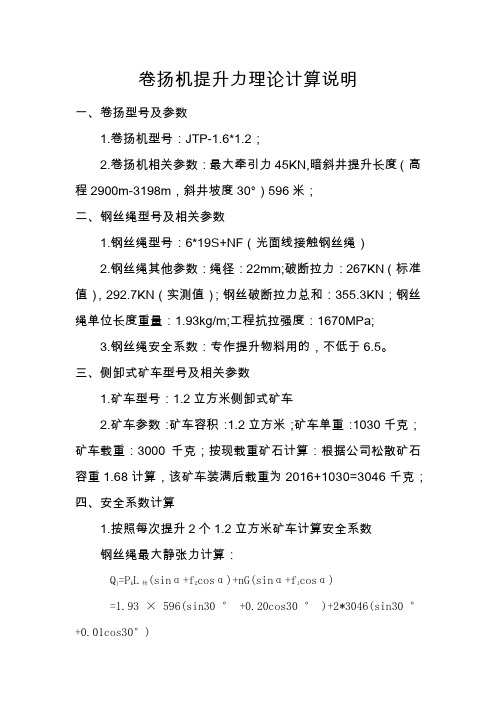

卷扬机提升力理论计算说明一、卷扬型号及参数1.卷扬机型号：JTP-1.6*1.2；2.卷扬机相关参数：最大牵引力45KN,暗斜井提升长度（高程2900m-3198m，斜井坡度30°）596米；二、钢丝绳型号及相关参数1.钢丝绳型号：6*19S+NF（光面线接触钢丝绳）2.钢丝绳其他参数：绳径：22mm;破断拉力：267KN（标准值），292.7KN（实测值）；钢丝破断拉力总和：355.3KN；钢丝绳单位长度重量：1.93kg/m;工程抗拉强度：1670MPa;3.钢丝绳安全系数：专作提升物料用的，不低于6.5。
三、侧卸式矿车型号及相关参数1.矿车型号：1.2立方米侧卸式矿车2.矿车参数：矿车容积：1.2立方米；矿车单重：1030千克；矿车载重：3000千克；按现载重矿石计算：根据公司松散矿石容重1.68计算，该矿车装满后载重为2016+1030=3046千克；四、安全系数计算1.按照每次提升2个1.2立方米矿车计算安全系数钢丝绳最大静张力计算：Q j=P k L物(sinα+f2cosα)+nG(sinα+f1cosα)=1.93×596(sin30°+0.20cos30°)+2*3046(sin30°+0.01cos30°)=4484kg式中P k ---------------钢丝绳重量(kg/m)L 物--------------提升距离（m ）α---------------井巷倾角n----------------串车数f 1----------------提升容器在倾斜轨道上运行的摩擦系数:0.01f 2----------------钢丝绳的摩擦系数:0.2钢丝绳安全系数理论计算值：m L =65.681.94484107.2923=⨯⨯=j h Q F ＞6.5合格 提升机牵引力：4484kg ＜4500kg ，符合提升机提升性能；2.按照每次提升3个1.2立方米矿车计算安全系数钢丝绳最大静张力计算：Q j =P k L 物(sin α+f 2cos α)+nG(sin α+f 1cos α)=1.93×596(sin30°+0.20cos30°)+3*3046(sin30°+0.01cos30°)=6339kg钢丝绳安全系数理论计算值：m L =71.481.96339107.2923=⨯⨯=j h Q F ＜6.5不合格 提升机牵引力：6339kg ＞4500kg ，不符合提升机提升性能；五、结论根据公司V9地井卷扬机性能及现用钢丝绳性能进行计算分析后得出：暗斜井提升时悬挂2套1.2立方米矿车在理论上符合相关安全要求；悬挂3套1.2立方米矿车进行提升理论上不符合相关安全要求。
高炉主卷扬技术协议料车主卷扬技术协议一、卷扬机按图纸生产制造1、卷扬机的技术性能和技术参数：(设备总重：4.3T)⑴、正常卷扬能力：110KN⑵、最大卷扬能力：150KN⑶、卷扬速度：2.44m/s⑷、卷筒直径（铸造）：Ф1850mm⑸、制动器总制动力矩：8000N.m⑹、钢丝绳最大行程：80 m⑺、钢丝绳直径：Ф32 mm⑻、总传动比：29.7⑻、料车容积：4.2 m32、主要配套件及技术性能、厂家：①、变频调速三相电动机 YTSP400L-8 1台功率：250kw 额定转速：980r/min 输入电源：380v （三相）恒转距调频范围：3~50Hz 恒功率调频范围：50~100Hz带配套冷却风机、（编码器倍加福直流24V 一圈1024）, 生产厂家：上海南洋②、智能型主令控制器 CZNLK-18J 生产厂家：徐州格致 1台（编码器倍加福直流24V 一8192/4096圈）③、主令控制器 LK4-168/4 i=1:20 上海人民电器 1台④、制动器 YWZ5-710/301 2台制动力矩：8000Nm 通电持续率：100%三相交流电源 380v 50Hz 功率550w生产厂家：焦作虹发有限公司⑷、减速机(硬齿面) TRC750-29.7-220 江苏泰隆或泰兴1台(轴和齿轮材质采用35CrMo、齿轮加工精度为8级) 输入功率：250kw 输入转速：750r/min总传动比：29.7 减速机随机配备密封圈，无其它损耗件。
（5）电动机、减速机带调整垫。
3、主卷扬运行条件：（1）、轨道：从坑低到炉顶弯道护轨~67m。
（2）、运行距离：～64.5m。
（3）、主卷扬控制方式：远程、本地、自动、手动、点动。
（4）、提升速度：高速段：2.5m/s；中速段：0.8m/s；低速段：0.5m/s。
（5）、加减速度：0.75m/s。
（6）、加减速度变化率：0.5m/s。
4、技术要求：⑴、各部件、零件经检验合格后方可进行组装。
提升机配置及参数型号说明：（2）J K Z双筒卷扬机类矿井提升机凿井专用配置：一、2JK-3.5(75.435吨)主轴装置：卷筒为活滚筒，活刹车盘，便于运输调绳部分为径向齿块调绳，装配形式为洛矿新型标准，主轴转动为滚动轴承。
减速器：为100型行星减速机。
盘形制动器：仿瑞典后置式制动器。
电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
其余附件：按洛矿图纸。
发货总量按洛矿发货清单发货。
二、2JKZ-3（72.2吨）主轴装置：本主轴装置为凿井专用提升机，卷筒容绳宽度为1.8m（一个），相对普通提升机，卷筒筒皮加厚，主轴加粗加长，联轴器与3.5米提升机选用同型号，其装配方式为洛矿新型转配方式，主轴转动为滚动轴承。
减速器：选用ZHLR-170（Ⅲ）式XP-80行星减速机。
盘形制动器：仿瑞典后置式（三对头四台）电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
其余附件：洛矿图纸发货总量按洛矿发货清单发货。
三、JKZ-2.8（51.78吨）主轴装置：本主轴装置为凿井专用提升机，容绳宽度为2.2单筒，联轴器与3.5米提升机选用同型号，其装配方式为洛矿新型装配方式，主轴转动为滚动轴承。
减速器：选用相配套的行星减速机。
盘形制动器：彷瑞典后置式（三对头四台）电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
其余附件：按洛矿图纸发货总量按洛矿发货清单发货。
四、JK-2.5 (37.3吨)主轴装置：卷筒为或卷筒可拆开，便于运输，装配方式为洛矿新型装配方式，主轴转动为滚动轴承。
减速器：选用相配套的行星减速器。
盘形制动器：仿瑞典后置式制动器。
电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
毕业设计(论文) 课题 5T矿用卷扬机的设计系科专业班级姓名完成日期指导老师1.前言-----------------------------------------------------------------42.现场使用条件-----------------------------------------------------63.卷扬机的具体计算与校核--------------------------------------6 3.1.1.1 钢丝绳最大静拉力--------------------------------------------------63.1.1.2钢丝绳直径的选择----------------------------------------------63.1.1.3 钢丝绳出绳速度-----------------------------------------------73.1.1.4钢丝绳在卷筒上的固定方式----------------------------------73.1.1.5钢丝绳允许偏角-------------------------------------------------83.1.1.6 容绳量----------------------------------------------------------83.1.1.7 卷筒直径-------------------------------------------------------83.1.1.8 电机的选择------------------------------------------------------8 3.1.2 卷扬机主要参数的计算与校核---------------------------------83.1.2.1钢丝绳直径d=24mm--------------------------------------------83.1.2.2卷筒底径D筒3.1.2.3卷筒宽度B------------------------------------------------------93.1.2.4卷筒上钢丝绳容量-------------------------------------------93.1.2.5卷筒结构------------------------------------------------------103.1.2.6卷筒常用材料---------------------------------103.1.2.7卷筒类型-------------------------------------10 3.1.2.8 总传动比的确定及传动比的分配------------------------------11 3.1.2.9整机效率--------------------------------------------------------------12 3.1.3有关配套件的选用与校核对----------------------------------------123.1.3.1电动机的选用--------------------------------------------12 3.1.3.2减速机的选用--------------------------------------------13 3.1.3.3高速级联轴器、制动器的选用与校核：-----------14 3.1.3.4校核低速联轴器：--------------------------------------15 3.1.4 机械强度校核-------------------------------------------------------163.1.4.1 低速级开式齿轮副设计与强度校核------------------163.1.4. 2 计算许用齿根应力------------------------------------183.1.4.3 主轴强度校核------------------------------------------193.1.4.3.1 根据弯曲强度选择主轴直径--------------------------193.1.4.3.2 轴静强度安全系数校核--------------------------------253.1.4.4 Ⅱ轴（中间传动轴）强度校核----------------------263.1.4.4.1 根据弯曲强度选折轴的直径-------------------------263.1.4.4.2轴静强安全系数校核-------------------------------------313.1.4.5 卷筒强度计算与校核--------------------------------------323.1.4.6 轴承的校核-------------------------------------------343.1.4.6.1 主轴两端轴承校核------------------------------------343.1.4.6.1.1 已知条件轴承的基本参数---------------------------343.1.4.6.1.2 齿轮端轴承校核----------------------------------------353.1.4.6.1.3 主轴非齿轮端轴承的校核----------------------------353.1.4.6.1.3 轴承B的校核-----------------------------------------353.1.4.6.2 中间传动轴轴承的校核-----------------------------------363.1.4.7轴键强度校核--------------------------------------------------383.1.4.8 钢丝绳在卷筒上固定的计算---------------------------------------39 3.1.4.9 低速级带式制动的计算与校核------------------------------------423.1.5提升机机架部分---------------------------------------------------------434.主要参考资料---------------------------------------------44前言：人类在长期的生产实践中创造了机器，并使其在不断发展形成当今各种各样的类型。
提升机配置及参数型号说明：（2）J K Z双筒卷扬机类矿井提升机凿井专用配置：一、2JK-3.5(75.435吨)主轴装置：卷筒为活滚筒，活刹车盘，便于运输调绳部分为径向齿块调绳，装配形式为洛矿新型标准，主轴转动为滚动轴承。
减速器：为100型行星减速机。
盘形制动器：仿瑞典后置式制动器。
电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
其余附件：按洛矿图纸。
发货总量按洛矿发货清单发货。
二、2JKZ-3（72.2吨）主轴装置：本主轴装置为凿井专用提升机，卷筒容绳宽度为1.8m（一个），相对普通提升机，卷筒筒皮加厚，主轴加粗加长，联轴器与3.5米提升机选用同型号，其装配方式为洛矿新型转配方式，主轴转动为滚动轴承。
减速器：选用ZHLR-170（Ⅲ）式XP-80行星减速机。
盘形制动器：仿瑞典后置式（三对头四台）电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
其余附件：洛矿图纸发货总量按洛矿发货清单发货。
三、JKZ-2.8（51.78吨）主轴装置：本主轴装置为凿井专用提升机，容绳宽度为2.2单筒，联轴器与3.5米提升机选用同型号，其装配方式为洛矿新型装配方式，主轴转动为滚动轴承。
减速器：选用相配套的行星减速机。
盘形制动器：彷瑞典后置式（三对头四台）电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
其余附件：按洛矿图纸发货总量按洛矿发货清单发货。
四、JK-2.5 (37.3吨)主轴装置：卷筒为或卷筒可拆开，便于运输，装配方式为洛矿新型装配方式，主轴转动为滚动轴承。
减速器：选用相配套的行星减速器。
盘形制动器：仿瑞典后置式制动器。
电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。
15t牵引卷扬参数
15t牵引卷扬是一种用于牵引和卷扬重物的设备，其参数通常
包括以下几个方面：
1. 承载能力，15t表示该牵引卷扬的最大承载能力为15吨，
即能够牵引或卷扬重量不超过15吨的物体。
2. 动力来源，牵引卷扬通常由电动机或柴油发动机提供动力，
具体的动力来源可以根据实际需求进行选择。
3. 牵引速度，牵引卷扬的牵引速度是指卷扬绳索的升降速度，
通常以米/分钟为单位。
具体的牵引速度可以根据工作环境和需求进
行调整。
4. 卷筒容量，卷筒容量是指卷扬设备上卷筒能够容纳的绳索长
度或直径。
卷筒容量的大小会影响到卷扬设备的使用范围和工作效率。
5. 控制方式，牵引卷扬可以采用手动控制或电动控制，手动控
制需要人工操纵操作，而电动控制可以通过遥控或自动化系统实现。
6. 安全保护措施，牵引卷扬通常配备多种安全保护措施，如限位开关、过载保护装置、紧急停机按钮等，以确保工作过程中的安全性。
7. 尺寸和重量，牵引卷扬的尺寸和重量会影响其搬运和安装的便利性，具体的尺寸和重量可以根据实际需求进行选择。
需要注意的是，不同厂家和型号的牵引卷扬参数可能会有所不同，以上仅为一般情况下的参数介绍。
在选择和使用牵引卷扬时，应根据具体的工作需求和安全要求进行合理选择和操作。
