兆瓦级风电机组主轴轴承选型及分析

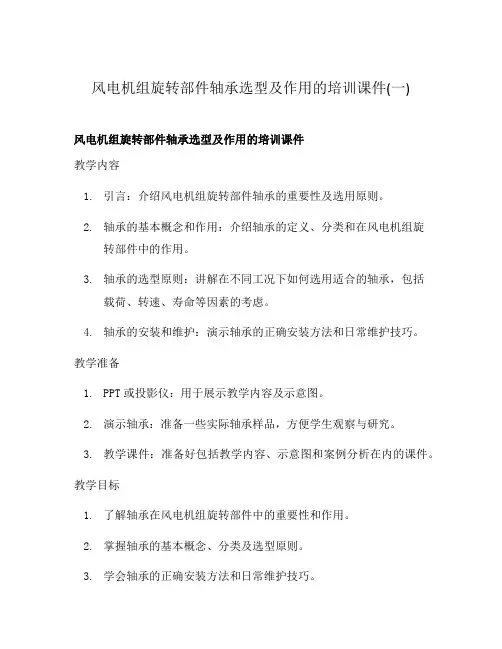

风电机组旋转部件轴承选型及作用的培训课件(一)风电机组旋转部件轴承选型及作用的培训课件教学内容1.引言：介绍风电机组旋转部件轴承的重要性及选用原则。

2.轴承的基本概念和作用：介绍轴承的定义、分类和在风电机组旋转部件中的作用。

3.轴承的选型原则：讲解在不同工况下如何选用适合的轴承，包括载荷、转速、寿命等因素的考虑。

4.轴承的安装和维护：演示轴承的正确安装方法和日常维护技巧。

教学准备1.PPT或投影仪：用于展示教学内容及示意图。

2.演示轴承：准备一些实际轴承样品，方便学生观察与研究。

3.教学课件：准备好包括教学内容、示意图和案例分析在内的课件。

教学目标1.了解轴承在风电机组旋转部件中的重要性和作用。

2.掌握轴承的基本概念、分类及选型原则。

3.学会轴承的正确安装方法和日常维护技巧。

4.能够根据工况选用适合的轴承并解决常见问题。

设计说明本课程设计以理论讲解为主，辅以实际轴承样品展示和案例分析。

通过PPT展示教学内容，结合示意图和实际轴承样品，讲解轴承的基本概念、作用、选型原则以及安装和维护方法。

通过案例分析，引导学生思考并解决实际问题。

教学过程1.引言–介绍风电机组旋转部件轴承的重要性和培训课程的目标。

–引发学生对轴承问题的兴趣，预热课程氛围。

2.轴承的基本概念和作用–定义轴承的概念，并讲解其分类。

–分析轴承在风电机组旋转部件中的作用，从减少摩擦、支持载荷、平衡运动和传递动力等方面进行说明。

3.轴承的选型原则–介绍轴承选型的基本原则，包括载荷、转速、寿命、安装空间等因素的考虑。

–结合实际案例，讲解如何根据工况选用适合的轴承。

4.轴承的安装和维护–演示轴承的正确安装方法，包括清洁、润滑、定位、固定等步骤。

–培训学生日常轴承维护的技巧，包括定期检查、润滑补充、故障判定等。

5.案例分析–结合实际案例，引导学生分析轴承故障原因并提出解决方案。

–鼓励学生参与讨论，扩展学生的思维和解决问题的能力。

课后反思1.总结本节课的重点内容和难点，巩固学生的知识。

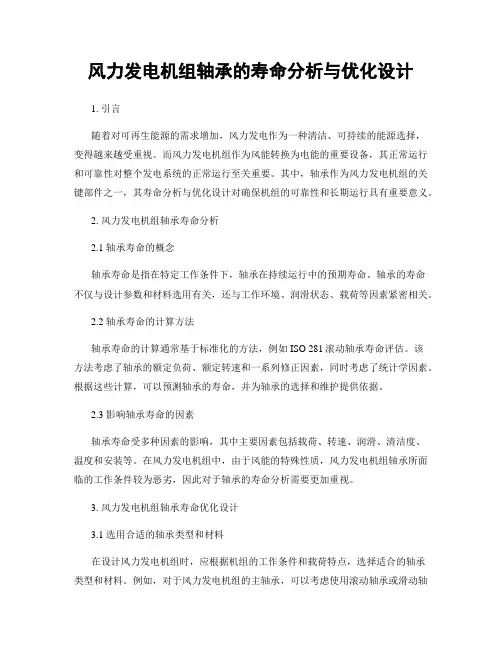

风力发电机组轴承的寿命分析与优化设计1. 引言随着对可再生能源的需求增加，风力发电作为一种清洁、可持续的能源选择，变得越来越受重视。

而风力发电机组作为风能转换为电能的重要设备，其正常运行和可靠性对整个发电系统的正常运行至关重要。

其中，轴承作为风力发电机组的关键部件之一，其寿命分析与优化设计对确保机组的可靠性和长期运行具有重要意义。

2. 风力发电机组轴承寿命分析2.1 轴承寿命的概念轴承寿命是指在特定工作条件下，轴承在持续运行中的预期寿命。

轴承的寿命不仅与设计参数和材料选用有关，还与工作环境、润滑状态、载荷等因素紧密相关。

2.2 轴承寿命的计算方法轴承寿命的计算通常基于标准化的方法，例如ISO 281滚动轴承寿命评估。

该方法考虑了轴承的额定负荷、额定转速和一系列修正因素，同时考虑了统计学因素。

根据这些计算，可以预测轴承的寿命，并为轴承的选择和维护提供依据。

2.3 影响轴承寿命的因素轴承寿命受多种因素的影响，其中主要因素包括载荷、转速、润滑、清洁度、温度和安装等。

在风力发电机组中，由于风能的特殊性质，风力发电机组轴承所面临的工作条件较为恶劣，因此对于轴承的寿命分析需要更加重视。

3. 风力发电机组轴承寿命优化设计3.1 选用合适的轴承类型和材料在设计风力发电机组时，应根据机组的工作条件和载荷特点，选择适合的轴承类型和材料。

例如，对于风力发电机组的主轴承，可以考虑使用滚动轴承或滑动轴承。

对于滚动轴承，需要选择适当的密封结构和润滑方式，以减少污染和磨损。

同时，轴承的材料也应考虑其抗疲劳和抗腐蚀性能，以提高寿命。

3.2 轴承运维管理风力发电机组轴承的运维管理是保证轴承寿命的关键。

应建立完善的维护管理制度，包括定期检查和维保计划、润滑管理、载荷监测等。

定期检查可以及时发现轴承的异常情况并采取相应的维修措施。

合理的润滑管理可以减少轴承的摩擦和磨损，延长寿命。

同时，通过载荷监测，可以了解轴承的实际工作状况，及时调整运行参数，以降低轴承的负荷，延长寿命。

海洋风力发电设备中的轴承设计与选型研究引言：随着能源需求的不断增长和对环境保护意识的提高，海洋风力发电作为一种可再生能源的重要组成部分，得到了广泛关注和应用。

然而，在海洋环境中运行的风力发电装备面临着复杂的工作条件和高度的环境侵蚀。

轴承作为其中关键的组成部分，承载着风力发电机组的旋转和载荷，其设计与选型的研究变得至关重要。

一、海洋环境对轴承的影响1. 盐雾腐蚀：海洋环境中的高浓度盐雾对轴承的金属部件容易造成腐蚀，降低其使用寿命。

2. 潮湿和湿润环境：海洋环境中的高湿度容易导致轴承的润滑脂、密封元件等出现损坏，从而影响其正常工作。

3. 冲击和振动：海洋环境中的大浪和潮汐力会给轴承带来冲击和振动，增加轴承在工作时的负荷和应力。

4. 高温和低温：海洋环境中的极端温度会使轴承的材料性能发生变化，影响其工作性能。

二、轴承设计与选型的研究1. 材料选择：海洋环境中的盐雾腐蚀是轴承材料最常见的破坏原因之一，因此，选用在海洋环境中抗腐蚀性能强的材料非常重要。

不锈钢、高温钢和高强度合金等材料广泛用于海洋风力发电设备中的轴承。

2. 密封性设计：轴承的密封结构对于防止海洋环境中的湿润和盐雾侵入起到重要作用。

采用特殊的密封设计和耐候胶密封材料可以有效提高轴承的工作可靠性和使用寿命。

3. 润滑设计：轴承在高湿度环境中的工作要求采用具有良好耐水性和抗盐雾侵蚀性的润滑脂。

此外，润滑系统的设计需要考虑到高湿度环境下的自动补给和排出水分的功能。

4. 结构设计：由于海洋环境中的冲击和振动较大，轴承的结构设计应考虑到增加几何尺寸、增强刚度和使用减阻器等方式来增加轴承在冲击和振动下的耐久性。

三、轴承选型的优化方法1. 载荷计算：根据风力发电设备的工作条件和风能特点，对轴承在海洋环境中受到的载荷进行准确计算，以确定所需的承载能力和承受能力。

2. 可靠性分析：通过对轴承所承受的载荷、转速、温度等工作参数进行分析，预测轴承的故障概率和工作寿命，以提高轴承的可靠性。

精心整理
浅谈风力发电机专用的轴承
风力发电机常年在野外工作，工况条件比较恶劣，温度、湿度和轴承载荷变化很大，风速最高可达23m/s，有冲击载荷，因此要求轴承有良好的密封性能和润滑性能、耐冲击、长寿命和高可靠性，发电机在2-3级风时就要启动，并能跟随风向变化，所以轴承结构需要进行特殊设计以保证低摩擦、高灵敏度，大型偏航轴承要求外圈带齿，因此轴承设计、材料、制造、润滑及密封都要进行专门设计。

1.风机轴承技术要点分析
1.4发电机轴承
发电机轴承采用圆柱滚子轴承和深沟球轴承。

通过对这两种轴承的结构设计、加工工艺方法改进、生产过程清洁度控制及相关组件的优选来降轴承振动的噪声，使轴承具有良好的低噪声性能。

1.5轴承装机试验技术研究
精心整理
轴承安装后的实际性能不仅与轴承自身性能有关，而且还与轴承的具体安装使用条件密切相关，因此，要对轴承安装时的配合形式、安装中心的对中性进行研究，使轴承在实际使用中能够得到较好的工作性能。

2.风机轴承技术现状
目前，国内开发生产的风机轴承主要是变速器轴承和电机轴承，但性能和寿命还达不到要求。

因此，90%左右的变速器轴承和电机轴承仍然依赖进口。

偏航轴承总成和风叶主轴轴承总成还在研制之中，国内除洛轴、瓦轴等大型国有企业有少量试制外，很少有厂家生产，基本属国内空白。

风力发电机组轴承的可靠性分析与优化一、引言风力发电作为一种清洁、可再生的能源，正逐渐成为全球范围内替代传统化石能源的重要选择。

而作为风力发电机组的核心部件之一，轴承的可靠性对于风力发电机组的性能和运行安全至关重要。

本文将对风力发电机组轴承的可靠性进行分析与优化，以提高风力发电机组的运行效率和可靠性。

二、风力发电机组轴承的可靠性分析1. 功能与要求分析风力发电机组轴承的主要功能是支撑风力机转子，并将旋转力转化为线性力以驱动发电机发电。

轴承在运行过程中需承受高速旋转、大径向负载和轴向负载等复杂工况下的应力。

因此，风力发电机组轴承的可靠性分析需要考虑以下要求：- 轴承具备优良的承载能力，能够稳定地承受风力机转子产生的径向负载和轴向负载；- 轴承具备较高的耐磨损性能，能够在长期高速旋转的情况下减少磨损，延长使用寿命；- 轴承具备良好的抗冲击性能，能够应对风力机轮毂在运行过程中产生的冲击力；- 轴承具备较低的摩擦阻力，能够降低机械损耗，提高发电效率；- 轴承具备较低的运行噪声，能够减少机组噪声对周围环境的影响；- 轴承具备较高的可维护性，易于维修和更换，减少停机时间。

2. 可靠性分析方法为了分析风力发电机组轴承的可靠性，可以采用以下方法：- 可靠性评估：通过收集大量轴承运行数据，运用统计学方法进行可靠性评估，如故障概率分布、故障时间平均值、失效率等指标，确定轴承的可靠性状况；- 故障模式分析：对已发生的轴承故障进行分析，确定故障的类型及可能的原因，如疲劳、磨损、润滑不良等，为轴承的优化提供参考；- 有限元分析：利用有限元软件对轴承在实际工况下的受力情况进行模拟和分析，了解轴承的应力分布、刚度、变形等性能指标，为轴承的优化设计提供依据。

3. 可靠性优化方法基于可靠性分析的结果，可以采取以下方法对风力发电机组轴承进行优化：- 材料优化：选用高强度、高硬度、高耐磨损的轴承材料，改善轴承的抗疲劳性能和寿命；- 润滑优化：选择适当的润滑方式和润滑剂，确保轴承在运行中具备良好的润滑效果，减少摩擦和磨损；- 结构优化：通过改进轴承结构，提高轴承的刚度和稳定性，减少振动和冲击，延长轴承使用寿命；- 加工工艺优化：采用精密加工工艺，保证轴承内部和外观的几何形状和尺寸精度，降低轴承制造过程中的缺陷和质量问题；- 维护管理优化：建立科学合理的维护管理体系，定期进行轴承检查和维护，及时发现并修复轴承故障，预防发生重大故障。

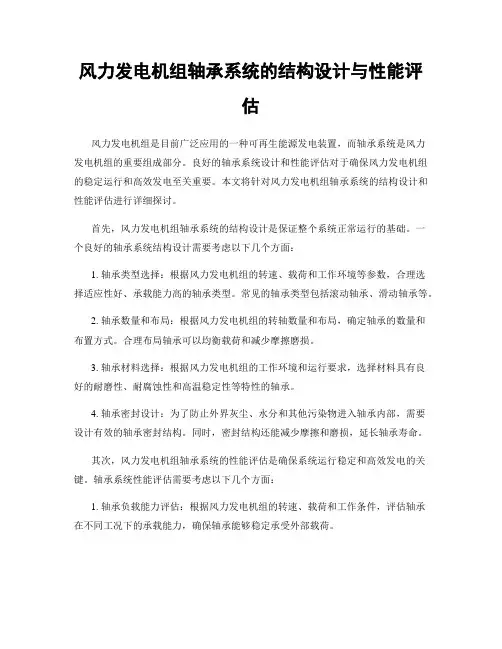

风力发电机组轴承系统的结构设计与性能评估风力发电机组是目前广泛应用的一种可再生能源发电装置，而轴承系统是风力发电机组的重要组成部分。

良好的轴承系统设计和性能评估对于确保风力发电机组的稳定运行和高效发电至关重要。

本文将针对风力发电机组轴承系统的结构设计和性能评估进行详细探讨。

首先，风力发电机组轴承系统的结构设计是保证整个系统正常运行的基础。

一个良好的轴承系统结构设计需要考虑以下几个方面：1. 轴承类型选择：根据风力发电机组的转速、载荷和工作环境等参数，合理选择适应性好、承载能力高的轴承类型。

常见的轴承类型包括滚动轴承、滑动轴承等。

2. 轴承数量和布局：根据风力发电机组的转轴数量和布局，确定轴承的数量和布置方式。

合理布局轴承可以均衡载荷和减少摩擦磨损。

3. 轴承材料选择：根据风力发电机组的工作环境和运行要求，选择材料具有良好的耐磨性、耐腐蚀性和高温稳定性等特性的轴承。

4. 轴承密封设计：为了防止外界灰尘、水分和其他污染物进入轴承内部，需要设计有效的轴承密封结构。

同时，密封结构还能减少摩擦和磨损，延长轴承寿命。

其次，风力发电机组轴承系统的性能评估是确保系统运行稳定和高效发电的关键。

轴承系统性能评估需要考虑以下几个方面：1. 轴承负载能力评估：根据风力发电机组的转速、载荷和工作条件，评估轴承在不同工况下的承载能力，确保轴承能够稳定承受外部载荷。

2. 轴承寿命评估：通过进行可靠性分析，预测轴承的使用寿命，并评估其可靠性水平。

这有助于及时进行维修和更换，避免因轴承故障而导致的系统故障和停机时间。

3. 轴承摩擦损失评估：计算轴承在运行中的摩擦损失，分析轴承的摩擦特性。

有效减少摩擦损失可以提高系统的功率转换效率。

4. 轴承振动评估：通过测量轴承的振动幅值和频率，评估轴承的运行状态和稳定性。

合理控制轴承的振动水平可以减少系统噪音和振动对周围环境的影响。

综上所述，良好的风力发电机组轴承系统结构设计和性能评估对于确保系统可靠运行和高效发电至关重要。

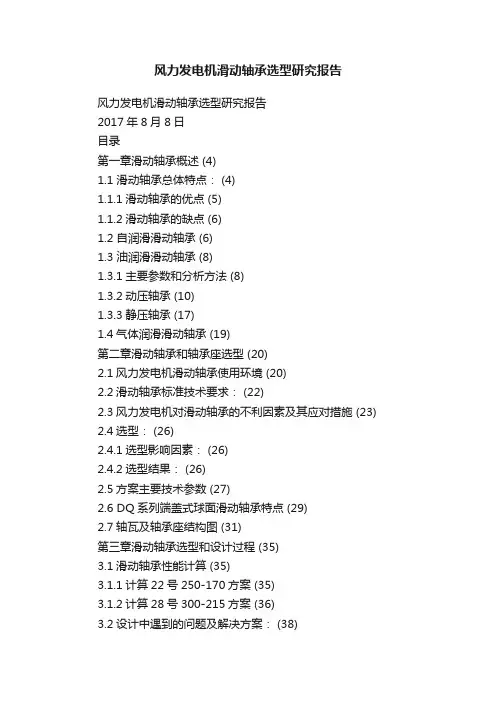

风力发电机滑动轴承选型研究报告风力发电机滑动轴承选型研究报告2017年8月8日目录第一章滑动轴承概述 (4)1.1 滑动轴承总体特点： (4)1.1.1滑动轴承的优点 (5)1.1.2滑动轴承的缺点 (6)1.2 自润滑滑动轴承 (6)1.3 油润滑滑动轴承 (8)1.3.1主要参数和分析方法 (8)1.3.2动压轴承 (10)1.3.3静压轴承 (17)1.4气体润滑滑动轴承 (19)第二章滑动轴承和轴承座选型 (20)2.1风力发电机滑动轴承使用环境 (20)2.2滑动轴承标准技术要求： (22)2.3风力发电机对滑动轴承的不利因素及其应对措施 (23) 2.4选型： (26)2.4.1选型影响因素： (26)2.4.2选型结果： (26)2.5方案主要技术参数 (27)2.6 DQ系列端盖式球面滑动轴承特点 (29)2.7轴瓦及轴承座结构图 (31)第三章滑动轴承选型和设计过程 (35)3.1滑动轴承性能计算 (35)3.1.1计算22号250-170方案 (35)3.1.2计算28号300-215方案 (36)3.2设计中遇到的问题及解决方案： (38)3.2.1 形式选择方面的问题 (38)3.2.2 润滑方面的问题 (40)3.2.3 承载方面的问题 (44)3.2.4 密封方面的问题 (45)3.2.5 制造加工方面的问题 (47)3.2.6 绝缘与防护方面的问题 (48)3.2.7 环境低温方面的问题 (49)3.3采用滑动轴承方案对整个电机的影响及需要修改的地方 (51)3.4滑动轴承方案与滚动轴承性价比分析 (53)3.4.1价格比较 (53)3.4.2后续维护和更换成本比较 (53)3.4.3性能和可靠性比较 (55)第四章滑动轴承安装、使用和维护说明 (56)4.1安装使用说明 (56)4.2包装、运输、储存 (57)4.3常见故障排除 (57)第一章滑动轴承概述1.1 滑动轴承总体特点：轴承分为滚动轴承和滑动轴承两大类。

大型风电机组主轴轴承承载能力分析于虹1,田振亚2,邹荔兵2(1 广东明阳龙源电力电子有限公司,广东中山528437;2 广东明阳风电产业集团有限公司风能研究院,广东中山528437)摘要:介绍了目前大型风力发电机组主轴轴承所承受的载荷工况,分析了主轴轴承的偏载情况、润滑和游隙对承载能力和寿命的影响,以及主轴轴承的振动对自身寿命的影响,提出了设计中需要注意的重点、改进意见和建议。

关键词:主轴轴承;偏载;润滑;游隙;轴承振动中图分类号:T H133 3 文献标志码:A 文章编号:1007 290X(2011)05 0039 02Analysis on Carrying Capacity of Main Shaft Bearing in Large Wind TurbinesY U Ho ng1,T I AN Z he n ya2,Z OU L i bing2(1.G uangdong M ingy ang L ong yuan P ow er Electr o nics Co.,L td.,Z h ongshan,G uangdo ng528437,China;2.W ind Pow er Resear ch Institute o f G uangdo ng M ingy ang W ind Pow er I ndustr ial G r oup Co.,L td.,Z hongshan,G uangdo ng528437, China)Abstract:T he pa per intr oduces cur rent load cases o f ma in shaf t bear ing in lar ge w ind turbine s,it analy zes im pact of unbala nce d lo ading,lubr ica tio n and clear ance o n bear ing ca pa city and lif e o f main shaft bear ing;it a lso expo unds im pa ct of main shaft bea ring vibrat io n on its life time and pr opo ses e ssentials,impro vem ents and sug gestio ns.Key words:m ain shaft bear ing;unba lanced loading;lubr icatio n;cle ar ance;bear ing vibr ation风力发电机组功率的不断增大带来风电机组体积和载荷的增加,这对风电机组的可靠性和安全性提出了更高的要求。

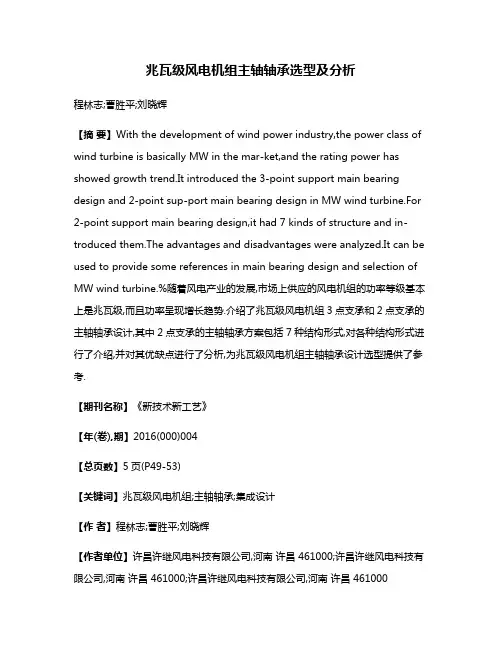

兆瓦级风电机组主轴轴承选型及分析程林志;曹胜平;刘晓辉【摘要】With the development of wind power industry,the power class of wind turbine is basically MW in the mar-ket,and the rating power has showed growth trend.It introduced the 3-point support main bearing design and 2-point sup-port main bearing design in MW wind turbine.For 2-point support main bearing design,it had 7 kinds of structure and in-troduced them.The advantages and disadvantages were analyzed.It can be used to provide some references in main bearing design and selection of MW wind turbine.%随着风电产业的发展,市场上供应的风电机组的功率等级基本上是兆瓦级,而且功率呈现增长趋势.介绍了兆瓦级风电机组3点支承和2点支承的主轴轴承设计,其中2点支承的主轴轴承方案包括7种结构形式,对各种结构形式进行了介绍,并对其优缺点进行了分析,为兆瓦级风电机组主轴轴承设计选型提供了参考.【期刊名称】《新技术新工艺》【年(卷),期】2016(000)004【总页数】5页(P49-53)【关键词】兆瓦级风电机组;主轴轴承;集成设计【作者】程林志;曹胜平;刘晓辉【作者单位】许昌许继风电科技有限公司,河南许昌 461000;许昌许继风电科技有限公司,河南许昌 461000;许昌许继风电科技有限公司,河南许昌 461000【正文语种】中文【中图分类】TH212;TH213.3风电机组主轴轴承是风电机组的核心部件，由于其所使用的环境恶劣(腐蚀、风沙、潮湿和低温)、受载情况复杂以及安装维护不便，所以应对主轴轴承的设计和选型进行充分的分析和论证，确保其在20年寿命内能安全可靠地运行。
