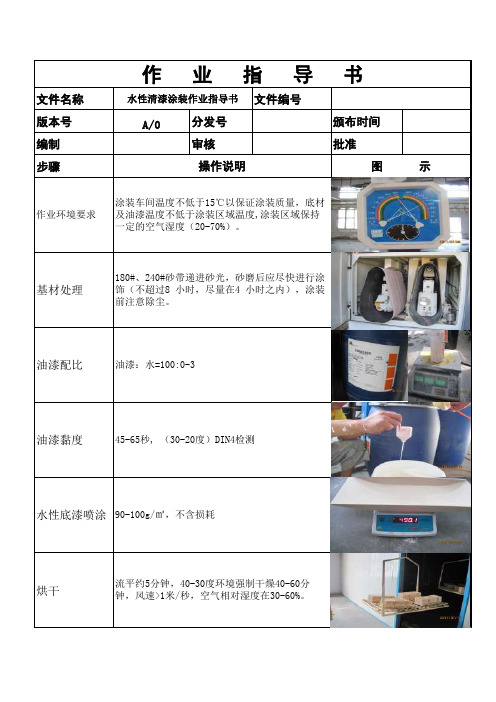

水性漆涂装要求
1、除锈
采用通过式自动抛丸除锈的方式，尽可能均匀彻底地抛射除锈。除锈等级为Sa2.5级。另设置人工清理室，利用压缩空气将工件表面的氧化皮、砂粒、粉尘吹清，达到要求的工件表面清洁度。
2、除油
在水性漆涂装环节里，由于水的表面张力较高，工件表面残余的油污容易造成附着力差、油缩等，因此对前处理质量要求高于传统的溶剂型涂料，必须对工件进行较为彻底的除油除锈，要求抛丸后用45~55 ℃脱脂液+温水对工件进行全喷淋清洗，使工件有形成完整水性涂膜的基础。
3、喷漆
在喷漆室中喷涂水性漆时，水从液态变成水蒸气其体积膨胀1244倍，使喷漆室中的湿度瞬间升高，当湿度达到90%以上或低温下水的挥发速度明显降低，涂膜容易产生流挂，影响涂装质量，因此需要对环境条件进行控制。控制温度在10～35 ℃，相对湿度在50%~75%较为适宜。
喷漆过程中需保障良好的通风，使涂装过程中产生的水汽及时排走。在北方寒冷低温地区最好具备加热送风的条件，使环境的温度不会过低，可投入空调设备，保证喷漆室温度在15~28 ℃，湿度在（50±10）%的条件，这是水性漆最佳的涂装条件。
4、闪干
在喷涂过程中，水性漆的漆雾在到达基材之前，漆雾液滴中的挥发分主要是水，其挥发量比溶剂型涂料的挥发明显要少（一般20%~30%，溶剂型可达50%~60%），因此，水性漆湿膜中大量的水会在后续的干燥过程中挥发出来。为防止含有大量水分的湿漆膜（水性底漆中水的含量约为63%）在水分蒸发前进入烘干炉，造成湿膜流坠、起泡等弊病。因此在进入加热烘干工序之前，应该设置闪干工序。闪干工序可使湿膜中的绝大部分水分挥发出来，一般挥发率可达95%~98%。闪干工序要有较好的通风条件，温度一般不超过45 ℃，时间为10~15 min。如果涂层较厚，闪干时间需适当延长，否则涂层内水分和溶剂没有及时挥发出来，经高温烘烤后容易出现针孔、痱子等漆膜缺陷。
5、烘干
烘干工序在生产线设置有闪干工序的情况下，后续烘干与溶剂型涂料的差异不大，只是水性漆的烘干时间要略长，烘烤温度也略低，一般不超过80 ℃，时间以30 min为佳。
