PACKAGE-300型步进定长控制系统 制袋机控制器 切纸机控制器说明书

包装机使用说明书附包装机控制系统说明书BT 系列自动包装机械使用说明书欢迎购买本公司生产的自动包装机。

请您在使用本机器之前，详细阅读使用说明书，以保证机器的正常安装使用。

本公司还有许多其它规格类型的产品，如用户有需要，可与本公司联系，本公司将竭诚为您服务，满足您的要求。

由于本公司的产品在不断的改进和提高，由此而未预告性能修改的情况发生时，敬请您原谅，您可向本公司的销售部门及维修服务人员咨询。

目录BT-8160C机型包装机控制系统说明书一、主要技术参数1.1 本系统采用中文液晶显示，操作指示一目了然（如：长度、数量、速度等）1.2 个性化设计，可根据不同的厂家显示相应的公司名称、电话号码等信息1.3 全自动测量包装长度，无需人工参与包装膜长度的设定1.4 电子色标定位功能，替代手工移动光电眼1.5 中英文菜单转换功能，适用于国际市场1.6 采用特别的光电扑获和智能纠错技术，光电的准确性大大提高1.7 包装长度： 35mm －9999mm1.8 步进电机速度：0－16 档可调（包装长度为200mm 时，最快速度还能达到90 包/ 分钟）1.9 包装计数： 0－99 万包，并可累计计数1.10 包装速度显示，即时显示每分钟的产量1.11 菜单化的操作界面，并有操作提示，操作极奇简单1.12 智能化的故障诊断并中文显示出错位置（如：光电错误、行程错误等）1.13 主电机和步进电机都可“点动”运转1.14 集成 4 个辅助开关（温控、充气、前振动、后振动等）1.15 精细的前后振动力大小调整，使供料更快、更准确1.16 分切数 2-999 包可调1.17 可同时支持 2 个步进电机1.18 可加紧急停止按钮1.19 所有控制由软件程序实现，方便功能调整和技术升级1.20 主板采用贴片工艺生产1.21 适用机型：三边封背封四边封三角包二、面板按键功能。

联杰制袋机控制器说明书摘要：1.联杰制袋机控制器说明书概述2.控制器的安装与连接3.控制器的操作方法4.控制器的维护与故障排除5.联杰制袋机控制器说明书的联系方式正文：一、联杰制袋机控制器说明书概述联杰制袋机控制器是一款专为制袋机制造商和用户设计的高效、实用的控制器。

本控制器说明书旨在帮助用户更好地了解和操作联杰制袋机控制器，以确保设备能够正常、稳定地运行。

本说明书包含控制器的安装与连接、操作方法、维护与故障排除等内容。

二、控制器的安装与连接1.在开始安装之前，请确保您已经详细阅读了本说明书，并对控制器及其相关配件有了充分的了解。

2.根据设备的实际情况，选择合适的安装位置，确保控制器与制袋机之间的连接线缆足够长，同时避免线缆过于杂乱。

3.在安装过程中，请注意保护控制器及其配件，避免因摔落或碰撞造成损坏。

4.将控制器与制袋机上的相应接口连接，确保连接处牢固可靠。

5.检查所有连接线缆是否已经连接到位，无松动现象。

三、控制器的操作方法1.控制器的操作面板简洁明了，用户可以根据需要轻松地进行操作。

2.开机：按下操作面板上的“开机”按钮，控制器将开始工作。

3.关机：按下操作面板上的“关机”按钮，控制器将停止工作。

4.参数设置：根据制袋机的实际需求，用户可以通过操作面板对控制器的相关参数进行设置。

5.故障诊断：控制器具备自检功能，如发现设备异常，控制器将自动报警并显示故障代码，用户可根据故障代码进行排查和修复。

四、控制器的维护与故障排除1.定期检查控制器的连接线缆，确保无松动、破损现象。

2.避免在潮湿、高温的环境中长时间使用控制器。

3.如发现控制器无法正常工作，请及时切断电源，并联系专业人员进行检修。

4.在设备停机期间，请将控制器断电，以避免意外损坏。

五、联杰制袋机控制器说明书的联系方式如果您在使用过程中遇到任何问题，或对控制器有任何疑问，欢迎随时联系我们。

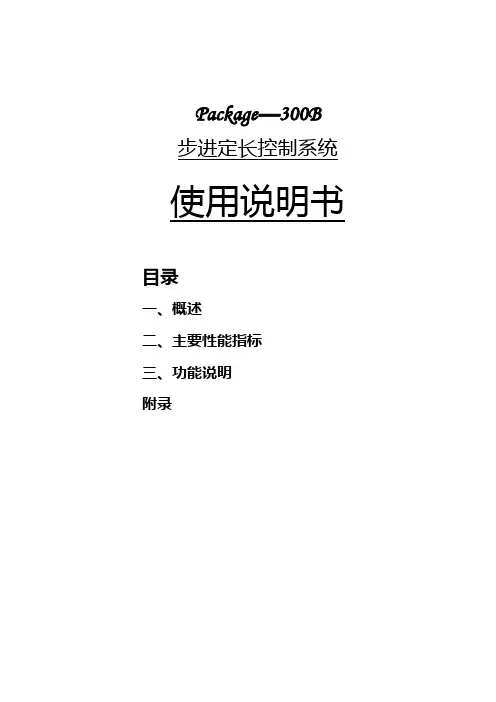

Package—300B步进定长控制系统使用说明书目录一、概述二、主要性能指标三、功能说明附录一、概述：本公司专业来从事自动化技术及产品的研究、设计、制造和销售工作，利用先进的技术水平和长期的经验积累，推出新一代步进定长控制系统Package—300B。

与同类产品相比，功能更强，速度更高，可靠性更好，适应性更广，使用更方便。

二、主要性能指标：1、适配范围：主要用于三边封、底封、中封、背心和热封热切等制袋机，也可用于其他定长位置控制设备。

2、供电电源：（AC）115V～250V，50Hz/60Hz，1A3、制袋速度：在进料时间充分、负载适宜的条件下，袋长小于500mm时，制袋速度大于110只/分；袋长等于1000mm时，制袋速度大于70m/分。

定长不同则速度有所不同。

4、制袋精度：正负一个脉冲当量值。

5、外型尺寸：外型尺寸：182mm（宽）×123mm（高）×84mm（深）安装开孔尺寸：185mm×126mm面板尺寸：188mm×129mm重量：750g１三、功能说明1．一级参数：1.1 长度：预设当前制袋长度，设定范围0～6553.5mm。

1.2 批数：预设每批制袋数量，设定范围0～999只/批。

1.3 停机时间:一批到数的停主机时间，范围0～9.9秒。

为0.0时，无论机型都不停机。

为9.9时，停机后不自动开机。

1.4 档位：1～9，步进电机爬升速度，1最快，9最慢。

1.5 限速：步进600步时，00.0—08.0KHZ；步进细分1200步或伺服时，00.0—16.0KHZ，设置的运转频率越大，步进电机运转的最高速度越快。

上下搭配可以选出合适的步进电机运转速度，电机速度越慢，力距越大。

1.6点进检标:在色袋时，设置不检，在停止状态，按点进时，跟踪光电不自动跟色标；设置检，按点进时光电自动跟色标。

1.7脱标：在制彩袋时，脱标时有报警停机、几次停机两种状态。

报警停机时，步进拉料定长后寻色标直至极限位置，如脱标，高位停机。

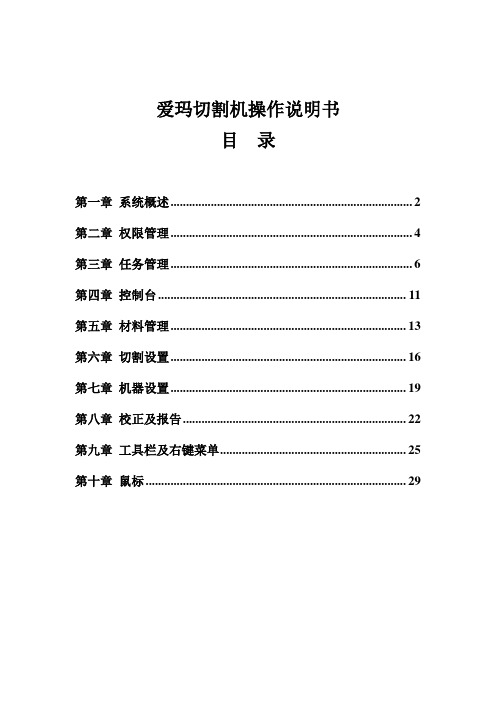

爱玛切割机操作说明书目录第一章系统概述 (2)第二章权限管理 (4)第三章任务管理 (6)第四章控制台 (11)第五章材料管理 (13)第六章切割设置 (16)第七章机器设置 (19)第八章校正及报告 (22)第九章工具栏及右键菜单 (25)第十章鼠标 (29)第一章系统概述一、功能概述连通切割机总电源后，按下启动计算机按钮，进入windows操作系统，双击屏幕上的控制系统快捷键，进入控制系统主界面。

该系统是切割机的中心控制系统，用户可导入分片图形数据，并设定相关的材料数据和订单数据。

可以根据材料性质的不同设定不同的切割参数，并保存起来。

可利用控制系统的投影功能在工作区进行排版，可控制切割机将铺设在工作区的材料进行强力真空吸附，并对排版分片进行高速、精确切割。

可利用投影功能对切割完成的分片进行分类检查。

系统可详细记录每个订单中的每个分片的切割情况。

二、界面组成系统界面系统界面由工具栏、主界面操作区、投影操作区和控制面板区组成。

工具栏中提供了一些常用的功能，用于鼠标选择操作或功能设置。

主界面操作区和投影操作区具备相同的功能，只是一个在计算机屏幕上完成，另一个在机器工作区完成。

这两个区主要实现真空吸附的操作，材料边界、区域及瑕疵的标定，排版操作和一些相关的设置，排版区可分成左右两个不同的区域。

控制面板区包括控制台、任务管理、材料管理、切割设置、机器设置、校正及报告等六个部分。

控制台主要实现对机器运动的直接控制，包括控制真空吸附系统，控制机器的移动、开始切割、停止切割、暂停切割动作，控制刀头上每个刀具的升降、旋转，控制投影系统的功能。

任务管理主要用于任务的新建、打开、保存，订单的建立、保存管理，分片属性的设置。

材料管理主要用于材料的新建、保存，材料属性的设置。

切割设置主要用于针对不同材料切割时的速度设置、分片线条输出的刀具设置。

机器设置包括跟机器硬件相关的参数设置、显示设置和操作权限设置。

校正及报告主要包括机器刀具、投影的校正参数的设置，切割后的切割情况报告的查看。

中山市小榄镇丰兴包装机械厂1、主要用途及特点1．1主要用途自动打包机主要适用于纸箱、木箱、书刊等硬软包及方形、筒状、环状构件的捆包，广泛适用于家电、轻工、食品、外贸、百货、印刷、医药、邮电、化工、纺织等行业的包装捆扎。

1．2 产品特点本机捆扎速度快，捆一条带只需 1.5 秒，降低了工人的劳动强度，提高了工作效率，捆扎力大，且调整范围广，质量稳定可靠，操作、维修方便；热刀加热迅速，5 秒钟进入最佳打包状态，捆包完成后，如 1 分钟内不工作，电动机自停进入待机状态，节电、实用、噪声小。

2．产品主要规格及技术参数型号高台型低台型捆包带宽度6-15mm 6-15mm最小捆包物60mm 60mm最大捆包物不限不限捆包速度 1.5 秒/条 1.5 秒/条最大捆紧力60kg 60kg供给电源220V/50HZ±10% 220V/50HZ±10%额定功率、电流660W 3A 660W 3A电动机转速1400 转/分1400 转/分体积（长 x 宽 x 高）895x565x730mm 1490x565x460mm重量100kg 80kg3．主要部件名称及工作原理3．1 主要部件名称（图二）A 带盘带卷安装在此处B 导带杆带子经过导带杆，使送带时拉开刹车器C 导带轮为一白色尼龙轮，用以协助送带时易于滚动D 导带轮同上E 插头用以插接电源F 电源开关用以启动电源- 1 -中山市小榄镇丰兴包装机械厂G 长度调节器调节每次自动送带的长度H 归零开关按此钮每一次退带（半个动作），第二次为归零I 手动出带开关为手动调节任意出带长度J 出带槽带子穿过此，机器没归零或积塞杂物，即无法穿过K 捆包物为欲捆包之物品，紧靠阻挡器 L3．2 工作原理（图三）将捆包物放在捆包机的台面上，调整适当的供带长度，机器自动供带，操作者将捆包带绕过捆包物，将带头沿着导向槽插入直至触动微动开关，前顶刀便立即上升，将带头顶住，随之带子被张紧后，另一端也被上升的后顶刀顶住，中刀立即上升，将带子切断，与此同时，表面温度约 180。

包装机故障分析注意：维修设备前，要首先检查该设备的工作条件是否全部具备，例如：气源压力、电源电压、真空压力等。

一供带盘故障：供袋盘不切换原因：1.供袋盘气缸的电磁阀对应可编程序控制器相应的输出点没有信号输出；2.可编程序控制器对应的输出点与控制供袋盘气缸的电磁阀间的信号线有断路或虚接现象；3.供袋盘气缸的到位磁环开关工作异常，没有信号输出；4.供袋盘工作位光电开关工作异常，没有料袋时也有信号输出。

供袋盘工作位光电开关图5.电磁阀损坏，手动强制电磁阀或强制气缸电磁阀通电后不切换；6.供袋盘驱动气缸及导向机构有卡阻现象。

二取袋器1.故障：取袋气缸不动作原因：1)控制取袋气缸的电磁阀对应可编程序控制器相应的输出点没有信号输出；2)可编程序控制器对应的输出点与控制取袋气缸的电磁阀间的信号线有断路或虚接现象；3)取袋气缸回位磁环开关异常，没有信号输出；4)供袋盘工作位光电开关异常，没有信号输出；5)供袋盘驱动气缸到位磁环开关异常，没有信号输出；6)没有料袋时取袋真空检测开关也有信号，或设置值不正确；7)电磁阀损坏，手动强制电磁阀或强制气缸电磁阀通电后不切换；8)取袋气缸及导向机构有卡阻现象。

供袋位光电开关供袋盘气缸到位磁环开关2.故障：取袋吸盘吸不起料袋原因：1)取袋真空电磁阀对应可编程序控制器相应的输出点没有信号输出；2)可编程序控制器对应的输出点与取袋真空电磁阀间的信号线有断路或虚接现象；3)真空阀没加正压空气，无法切换；4)电磁阀损坏，手动强制电磁阀或强制气缸电磁阀通电后不切换；5)真空过滤器堵塞；6)真空泵输出系统的真空度异常，压力低或真空泵损坏；7)真空管路有漏气或堵塞现象，吸盘有破损现象。

3.故障：重复取袋原因：1)真空系统漏气，达不到取袋真空检测开关设置值；取袋真空过滤器图2)取袋吸盘破损，达不到设置值；3)取袋真空检测表设置过高或取袋真空检测表损坏，从而导致真空表没有信号输出。

4)取袋真空检测表与对应可编程序控制器相应的输入点连接的信号线断路或虚接；4.故障：取袋气缸动作时，总吸上一个料袋尾部原因：1)取袋气缸速度太快；2)触摸屏中取袋延时时间设置太短。

前言本设计是全自动制袋机的一部分。

全自动制袋机是服务于包装行业的一种制袋设备。

现在市面上主要有以下几种制袋机：1 . 专用三边封低速,中速,高速三种制袋机.2 . 专用中封低速,中速,高速三种制袋机.3 . 三边封,中封两用低速,中速,高速三种制袋机.4 . 高速三边封的自立,拉链制袋机.5 . 医药特用制袋机.还有一些四边封,等少见有特殊用途的制袋机.但他们有一个共同点就是要对一些能热封复合的塑料薄膜进行横封和纵封.使原来的薄膜变成袋子.下面就主要针对这类机上的一重要部件------纵封热封部件进行一些基本的说明以及工作原理等.纵封热封部件是制袋机上一个重要的组成部分.其主要有以下几部分组成.烫刀,电热板,隔热板,联接板,压板.定位轴,弹簧等部件组成的.纵封热封部件在整台机器上起把袋子的纵向烫合.这一动作主要通过烫刀来完成.烫刀通过与其连在一起的电热板来加温.其温度的控制主要通过与电热板连在一起的热电偶来测量从而使烫刀能准确的达到我们想要的温度.整个纵封热封部件通过横梁连为一个整体,通过机器的驱动系统电动机带动传动机构来完成一个个上下往复运动.ABSTRACTForeword This design is an entire dial system working bag machine part.The entire dial system working bag machine is serves the packingprofession one system bag equipment. Now in the market conditionmainly has following several systems bag machine: 1. special-purpose trilateral seals the low speed, the medium speed,high speed three systems bag machine 2. special-purpose center seals the low speed, the medium speed, highspeed three systems bag machine 3. trilateral seals, center seals the dual purpose low speed, themedium speed, high speed three systems bag machine 4. is high speed supporting oneself which trilateral seals, the zippersystem bag machine 5. medicines especially use the system bag machine Also has some nearby the fours to seal, and so on rarely has thespecial use the system bag machine But they have a common ground aremust to carry on to some be able the heat-seal compound plastic filmhorizontally seal with vertical seal Causes the original thin film toturn the bag Under on mainly aims at this kind of machine on animportant part ------ vertical to seal the heat-seal part to carry onsome basic explanations as well as the principle of work and so on Vertical seals the heat-seal part is in a system bag machine importantconstituent Below it mainly has several parts of compositions Burnsthe knife, the electricity hot plate, the thermal baffle,clamp The localization axis, part and so on spring composes Vertical seals the heat-seal part longitudinal very hot to gather onthe entire machine the bag This movement mainly through burns theknife to complete Burns the knife through if continually to heat upin the together electricity hot plate Its temperature control mainlythrough continually surveys with the electricity hot plate in thetogether thermo-element thus causes to burn the knife to be ableaccurate to achieve we want temperature Entire vertical seals theheat-seal part through the crossbeam company is a whole, completes aeach one about reciprocal motion through the machine actuation systemelectric motor impetus transmission system说明书全自动制袋机是服务于包装行业的一种制袋设备。
