MS型埋刮板输送机

MSG冶金专用埋刮板输送机冶金专用型埋刮板输送机MSG冶金专用埋刮板输送机申达MSG冶金专用埋刮板输送机是我公司研发的专用于冶金行业的给料型水平埋刮板给料机。

适宜于大堆积比重，高磨琢性物料的输送，用于炉前给料，采用悬垂投标，上走料形式，过载能力极强，设多重保护装置，整机可靠性高，本系列共四种规格，机槽宽度可达到800mm；最大输送量可叨叨65,m3/h；最大输送距离20m1.MSG系列冶金专用型埋刮板输送机是我公司研发的专用于冶金行业的给料型水平埋刮板给料机。

适宜于大堆积比重、高磨琢性物料的输送，用于炉前给料。

采用悬垂头部，上走料型式，过载能力极强，设多重保护装置，整机可靠性高。

本系列共四种规格，机槽宽度可达到800mm；最大输送量可达到65m3/h；最大输送距离20m。

MSG型埋刮板输送机主要技术参数表2.MCM系列冶金专用型埋刮板输送机是我公司研发的输送高磨琢物料的专用型埋刮板输送机。

居于国际先进水平，采用耐磨材料制作主要部件，低速运行，独有的空间占有装置结构，输送温度350℃以下的高磨琢性物料，广泛应用于冶金行业输送锌锫砂、锌烟尘、铅粉、铅烟尘、铜冶炼烟尘、钢铁冶炼烟尘等，共有7种规格，机槽宽度可达到800mm；最大输送量118t/h；安装倾角200～600。

其主要特点：耐高温、密封性能好、安装倾角大，安装倾角可以达到600。

MCM型埋刮板输送机主要技术参数表LS型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。

头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦、吊轴和螺旋轴采用滑块连接，拆卸螺旋时不用移动驱动装置，拆卸吊轴承时不用移动螺旋，不拆卸盖板可以润滑吊轴承，整机可靠性高，寿命长，适应性强，安装维修方便。

双螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点，中间可多点装、卸料。

SSD-80可伸缩带式输送机煤矿用刮板机SPJ-800带式输送机边双链可弯曲刮板输送机单链可弯曲刮板输送机伸缩带式输送机绳架带式输送机TD75型通用固定带式输送机DX型钢绳芯胶带输送机刮板输送机，刮板机，输送机，矿用刮板机40t刮板机煤矿用刮板机煤矿用带式刮板机SGB620/40T刮板输送机在煤矿的生产与建设中的发展，大致经历了三个阶段。

第一阶段在30-40年代，是可拆卸的刮板输送机，它在工作面内只能直线铺设，随工作面的推进，需人工拆卸、搬移、组装。

刮板链是板式，多为单链，如V型、SGD-11型、SGD-20型等小功率轻型刮板输送机。

第二阶段是40年代前期由德国制造出可弯曲刮板输送机，它与采煤机、金属支架配合实现了机械化采煤。

这种刮板输送机咳适应底板不平凸凹凸不平和水平弯曲等条件，移设时不需拆卸，并且运煤量也有所增大，如当时的型号SGW-44型刮板输送机就是这个阶段的代表产品。

进入60年代由于液压支架的出现，为了适应综采的需要，刮板输送机发展到了第三阶段，研制出大功率铠装咳弯曲重型刮板输送机，如SGD-630/75型、SGD-630/180型等就是属于这个阶段的产品。

目前，随着采煤工作面生产能力的不断增大，SGB-420/30T刮板输送机主要发展趋势是：1、大运输量。

国外先进采煤国家已经发展到小时运输能力高达1500t（80年代）3500t（90年代）的SGB-420/30T刮板输送机。

2、长运输距离。

为了减少采区阶段煤柱的损失量，加大工作面的长度，刮板输送机的长度已经达到335米以上。

3、大功率电动机。

电动机的功率已发展到单速电机达525kW，双速电机500/250kW。

4、寿命长。

由于使用大直径圆环链，增加了刮板链的强度，延长了刮板输送机的寿命，整机过煤量高达600万吨以上。

30kg道夹板液压弯道器立式扳道器新型SGB620/40T刮板输送机刮板输送机是煤矿、化学矿山、金属矿山及电厂等用来输送物料的重要运输工具。

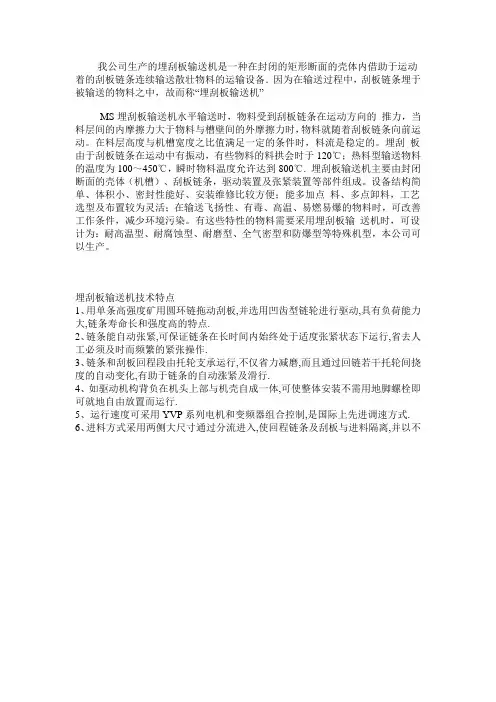

我公司生产的埋刮板输送机是一种在封闭的矩形断面的壳体内借助于运动着的刮板链条连续输送散壮物料的运输设备．因为在输送过程中，刮板链条埋于被输送的物料之中，故而称“埋刮板输送机”MS埋刮板输送机水平输送时，物料受到刮板链条在运动方向的推力，当料层间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着刮板链条向前运动。

在料层高度与机槽宽度之比值满足一定的条件时，料流是稳定的。

埋刮板由于刮板链条在运动中有振动，有些物料的料拱会时于120℃；热料型输送物料的温度为100～450℃，瞬时物料温度允许达到800℃. 埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条，驱动装置及张紧装置等部件组成。

设备结构简单、体积小、密封性能好、安装维修比较方便；能多加点料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。

有这些特性的物料需要采用埋刮板输送机时，可设计为：耐高温型、耐腐蚀型、耐磨型、全气密型和防爆型等特殊机型，本公司可以生产。

埋刮板输送机技术特点1、用单条高强度矿用圆环链拖动刮板,并选用凹齿型链轮进行驱动,具有负荷能力大,链条寿命长和强度高的特点.2、链条能自动张紧,可保证链条在长时间内始终处于适度张紧状态下运行,省去人工必须及时而频繁的紧张操作.3、链条和刮板回程段由托轮支承运行,不仅省力减磨,而且通过回链若干托轮间挠度的自动变化,有助于链条的自动涨紧及滑行.4、如驱动机构背负在机头上部与机壳自成一体,可使整体安装不需用地脚螺栓即可就地自由放置而运行.5、运行速度可采用YVP系列电机和变频器组合控制,是国际上先进调速方式.6、进料方式采用两侧大尺寸通过分流进入,使回程链条及刮板与进料隔离,并以不变的大尺寸料层厚度向前输送.使链条及刮板回带物料的现象不再发生。

MS32型埋刮板输送机结构图。

一、适用范围及性能特点：TGSS型埋刮板输送机主要适用于粮食、饲料和油料等部门输送各种散状物料。

该机结构简单、体积小、密封性强、安装维修方便。

二、主要结构和工作原理TGSS型埋刮板输送机是利用装于牵引构件的刮板沿着固定的料槽拖带物料前进并在开口处卸料的输送设备。

主要由输送槽、输送链、上、下导向条、托送条、机头、机尾及传动装置等部件组成。

输送槽为平槽，输送链靠中间导向条导向，托送条托送，经头轮驱动并与尾轮相配合，以保证链条动转平稳性。

头轮由电动机经减速器，套筒滚子链传动。

从进料口进入机内的物料经分料板，使物料从刮板链两侧进入机槽底部，并由刮板链条将物料送往出料口，详见附图。

TGSS型埋刮板输送机还具有多点进料及出料，工艺布置灵活，输送距离长等特点。

该机采用带座调心球轴承，装拆方便，密封性好。

三、主要规格和技术参数：注：输送量计算容重按0.5t/m3四、安装与调整：1、安装位置倾角≤15°，基础应牢固可靠。

2、按出厂时各段机壳的联接标记顺序组装，应保证机壳横向水平，特别要保证机壳内壁的平直度，不允许法兰联接处有上下、左右错位现象，以保证刮板链条运行的平稳性。

3、头轮、尾轮、导向条必须对中，保持一条直线，托送条保持水平，以保证刮板链条在运行时不至跑偏。

4、机体总装后的直线度不应超出下表范围。

5、刮板链条应有适当的松紧度，不宜太紧和太松，调整后的张紧装置尚未利用的行程不小于全行程的50%。

6、驱动装置架必须牢固安装在基础和平台支架上，主动轴应和出轴平行，大小链轮应对中固定。

7、调整电机转向使小链轮方向与刮板链条的运行方向一致。

五、试车与操作：1、操作人员应熟悉本机的性能，了解本机的结构及每个操作点的调整方法和作用。

2、开机前必须检查各部位的联接螺栓，不得有松动现象。

3、每次启动后，应空载运转一段时间（3～5分钟），待一切正常后，方可投料运行，进料应均匀。

4、操作人员应经常检查机器各部位的工作状况，尤其是驱动装置和刮板链条，应保证完好无（缺）损，一旦发现有损坏、脱落等现象应及时调整、修理或更换。

中双链刮板输送机图纸刮板输送机图纸1 SGD-280/7.5C 中单链刮板输送机图纸现图2 SGD-280/11 中单链刮板输送机图纸现图3 SGD-320/17B 中单链刮板输送机图纸现图4 SGD-320/18.5 中单链刮板输送机图纸现图5 SGD-630/220 中单链刮板输送机图纸面议6 SGD-730/320 中单链刮板输送机图纸面议7 SGD-420/22 中单链刮板输送机图纸现图8 SGD-420/30 中单链刮板输送机图纸 1200元9 SGB-420/30A 边双链刮板输送机图纸 1200元10 SGB-420/22 边双链刮板输送机图纸现图11 SGB-620/40 边双链刮板输送机图纸现图12 SGB-620/80T 弯曲刮板输送机图纸现图13 SGB-630/150C 边双链刮板输送机图纸面议14 SGB-630/150 边双链刮板输送机图纸现图15 SGB-630/180 边双链刮板输送机图纸现图16 SGB-630/220 边双链刮板输送机图纸 1800元17 SGB-630/264 中单链刮板输送机图纸面议18 SGZ-630/220 中单链刮板输送机图纸现图19 SGB-764/264 边双链刮板输送机图纸现图20 SGZ-764/264 中双链刮板输送机图纸现图21 SGZ-764/320D 中双链刮板输送机图纸现图22 SGZ-730/320 中双链刮板输送机图纸现图23 SGZ-764/400 中双链刮板输送机图纸现图24 SGZ-764/500 中双链刮板输送机图纸现图25 SGZ-764/630 中双链刮板输送机图纸现图26 SGZ-830/630 中双链刮板输送机图纸现图27 SGZ-830/750 中双链刮板输送机图纸现图28 SGZ-880/630 中双链刮板输送机图纸现图29 SGZ-880/750 中双链刮板输送机图纸现图30 SGZ-800/800 880/800 800/1000 中双链刮板输送机图纸现图31 SGZ-960/630 960/750 960/1050 中双链刮板输送机图纸现图32 SGZ -880/800 1000/1050 1000/1125 1000/1400中双链刮板输送机图纸现图33 SGZ-1000/1600 1200/1400 1200/1600 中双链刮板输送机图纸现图34 XGZ06、XGZ08、XGZ12、XGZ14铸石砌板散料刮板输送机图纸各850元35 GSR30 40 50 60 双链刮板输送机图纸各1000元36 IK921、500×1200 板式输送机图纸 500元37 HP-500 800 双道圆环链刮板输送机图纸各1000元38 HYL-B600 铸石槽箱刮板输送机图纸 1000元39 SGW-44A 刮板输送机图纸 1200元40 SGW-40T 弯曲刮板输送机图纸 1200元41 SGW-150 弯曲刮板输送机图纸 1200元42 CMS、SMS、ZMS 埋刮板输送机驱动装置架图纸 500元43 MSR-250、320、400、500 热料型埋刮板输送机图纸各600元44 800KW-111-1 胶带输送机图纸 500元45 MS-16、20、25、32、40 水平型埋刮板输送机图纸面议46 MC-16、20、25、32 垂直型埋刮板输送机图纸面议47 MZ-16Z、20Z、25Z 埋刮板输送机图纸面议48 MG-40、60、80、80A、100、100A 埋刮板输送机图纸面议49 MS-400、500 刮板输送机图纸 CAD光盘各800元50 MSR-32、40、50、60 埋刮板输送机图纸CAD光盘51 GSR-30、40、50、60 双链刮板输送机图纸52 KSⅢ型300、400、500、600中双链刮板输送机图纸一、用途及使用范围SGB420/30型弯曲刮板输送机按煤炭工业部颁布标准《工作面用刮板输送机系列型谱》设计的系列产品，主要用于煤矿井下缓倾斜薄层煤及中厚煤层采煤工作面及顺槽运输，也可用于巷道掘进迎头运输。

埋刮板输送机说明书 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-埋刮板输送机使用说明书尊敬的用户：欢迎您选用本公司生产的埋刮板输送机。

本公司生产的埋刮板输送机具有密封性好、布置形式灵活、性能可靠及高强度、长寿命的特点。

埋刮板输送机虽然属于低速运行的机器，但对人体接触到其中的旋转部件或直线运行部件后，仍有可能导致伤亡事故！电控装置采用AC380V/220V供电，电机采用AC380V供电，所有电器设备的外壳应有良好的接地，所有电器设备中带电部位人体均不得直接接触，否则有触电的危险！所有输送易燃、易爆物料的输送机械附近严禁烟火，这类输送机上的防爆口应定期检查，若有异常应及时修复，以减少事故隐患！本设备的运行好坏和使用寿命的长短，不仅取决于合理的设计、制造，而且还取决于正确的安装和操作，请施工（建设）单位和用户在安装使用前认真阅读本说明书，以避免不必要的损失。

目录一、概述用刮板链牵引，在槽内运送散料的叫刮板输送机。

KS刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫。

其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。

在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，而且还是的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。

刮板输送机能保持连续运转，生产就能正常进行。

否则，整个采煤工作面就会呈现停产状态，使整个生产中断。

二、各部件组成各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。

此外，还有供推移用的液压千斤顶装置和紧链时用的紧链器等附属部件。

机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。

中部由过渡槽、中部槽、链条和刮板等件组成。

机尾部是供刮板链返回的装置。

重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

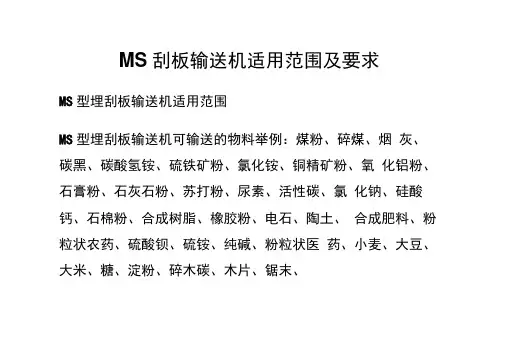

MS刮板输送机适用范围及要求MS型埋刮板输送机适用范围MS型埋刮板输送机可输送的物料举例：煤粉、碎煤、烟灰、碳黑、碳酸氢铵、硫铁矿粉、氯化铵、铜精矿粉、氧化铝粉、石膏粉、石灰石粉、苏打粉、尿素、活性碳、氯化钠、硅酸钙、石棉粉、合成树脂、橡胶粉、电石、陶土、合成肥料、粉粒状农药、硫酸钡、硫铵、纯碱、粉粒状医药、小麦、大豆、大米、糖、淀粉、碎木碳、木片、锯末、聚乙烯醇合成洗涤剂、飞灰磷肥等等通用型埋刮板输送机不适应输送高温的、有毒的、易爆易燃的、磨损性很强的、腐蚀性很强的、粘附性很强的、悬浮性很强的、流动性特好的、坚硬的和脆性很大又不希望被破碎的物料。

有这些特性的物料需要采用埋刮板输送机时，可设计为：耐高温型、耐腐蚀型、耐磨型、全气密型和防爆型等特殊机型，本公司可以给用户订做生产。

MS型埋刮板输送机主要特点我公司生产的机型为通用型埋刮板输送机，具有结构简单，重量较轻，体积小，密圭寸性好，安装维修比较方便。

它不但能水平输送也能倾斜和垂直输送；不但能单机输送，而且能组合布置，串接输送；能多点加料，也能多点卸料，工艺布置较为灵活。

由于壳体圭寸闭，在输送物料时可以显著改善工作条件，防止环境污染。

MS型埋刮板输送机注意事项:通用型埋刮板输送机对所输送的物料有下列要求：1、物料容重：Y =0.2~1.8t/m3;32、物料温度：t<100° C;3、含水率：对于一般物料，不得使物料用手捏成团后不易松散；对于含水率增加后会增大粘着性和压结性，不能使物料严重粘附刮板。

粒度：物料的粒度与其硬度有关，粒度太大，则不宜输送。

对物料粒度的要求见下表：传动型式功率范围（kw）备注弹性联轴器直接传动2.2〜37功率w 200kw时电压为380V功率》220kw时电压为6000V丫系列电机加液力偶合器45 〜315电动滚筒直接传动52.2〜55绕线式电机220〜800通用型埋刮板输送机不适应输送高温的、有毒的、易爆易燃的、磨损性很强的、腐蚀性很强的、粘附性很强的、悬浮性很强的、流动性特好的、坚硬的和脆性很大又不希望被破碎的物料。

目录1 任务说明 (1)1.1 引言 (1)1.2 背景 (1)1.2 .1 输送机的分类及介绍 (1)1.2.2 埋刮板输送机的起源与发展 (2)1.3 任务要求 (3)1.3.1 性能参数 (3)2 方案设计与选择 (4)2.1 本次设计的特点 (4)2.2 方案的选择 (4)2.2.1 输送方式的选择 (6)2.2.2 输送链条的选择 (8)2.2.3刮板形式的选择 (10)3 参数计算 (11)3.1 埋刮板输送机输送量和功率的计算 (11)3.1.1 输送量 (12)3.1.2 驱动功率计算 (12)3.1.3 电动机的选择 (14)3.1.4 减速器的选择 (14)3.2 埋刮板输送机零部件的选择与计算 (15)3.2.1刮板链条尺寸的选择与计算 (15)3.2.2 头轮参数的选择与计算 (15)3.2.3 尾轮参数的选择与计算 (17)3.2.4 传动链轮参数的选择与计算 (18)3.2.5 头轮轴参数的选择与计算 (21)3.2.6 头部结构设计与计算 (22)4 埋刮板输送机的安装 (23)4.1 安装方法的分类 (23)4.2 安装步骤及技术要求 (23)设计总结 (25)谢辞 (27)参考文献 (28)1 任务说明1.1引言随着社会科学的不断发展，市场竞争的持续加剧，各行各业都试图在降低成本来提升自身的竞争力。

在粮食加工的行业里输送机的设计制造已经有了一系列的标准。

但固定的系列标准限制了输送机的进步与发展。

随着用户基数的增大和使用范围的扩展，对它的结构和技术性能包括成本等提出了更高的要求。

现阶段国内输送机的输送能力普遍比国外输送机的输送能力小，要提升输送机的输送能力，必须得从好几个方面着手：首先是输送机的结构整体上，还有就是输送的效率高低和输送速度快慢。

就埋刮板输送机这种输送机来说，国内的埋刮板输送机正向大运量、长距离方向发展。

有两种方法提高运送能力，其一是加大槽宽；其二是提高刮板链条整体的运行速度。

一、用途及特点：埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备，可以水平、倾斜输送，输送物料时，刮板链条全埋在物料之中。

本机具有结构简单，使用可靠，造价低廉，输送距离长，并能输送灼热物料等优点，被广泛应用于建材、化工、冶金、煤炭、矿山、机械等部门。

（一）MS型埋刮板输送机MS型埋刮板输送机主要参数:型号MS16MS20MS25MS32MS40机槽宽度B(毫米)160200250320400机槽高度h(毫米)160200250320360刮板链条链条节距t(毫米)100125160200200链条形式和代号模锻链DL10D12.5DL16滚子链GL10GL12.5GL16双板链BL20BL20刮板形式和代号T型U2型链条速度U(米/分)0.160.200.250.32输出送量Q(米8/时)11-2517-3923-5448-8867-124电动机功率(千瓦)1.52.23.04.05.57.511/5015/1318.5/17223037/40输送机最大长度L0(米) 8080808080允许倾斜安装角度00<=a<=150型号MC16 MC20 MC25 MC32垂直段机槽宽度B(毫米) 160 200 250 320 垂直承载段机槽度高h(毫米) 120 130 160 200 垂直空载段机槽高度h2(毫米)130 140 170 215 刮 板 链 条链条节距t(毫米) 100 125 160 200 链条型式和 代号模锻链 DL10 DL12.5 DL16 滚子链 GL10 GL12.5 GL16 双板链BL20 刮板型式和 代号V2型O 型O 型链条速度V(米/秒)0.160.20 0.25 0.32输送量Q(米3/时)11-2215-3023-46 46-74 电动机功率(千瓦)1.52.23.04.05.57.511/10 15/1318.5/1722 30最大输送高度H(米) <30安装角度 300 650 600 900（二）MC 型埋刮板输送机MC 型埋刮板输送机主要参数:（三）MZ型埋刮板输送机MZ型埋刮板输送机主要参数:型号MZ16MZ20MZ25垂直段机槽宽度B(毫米)160200250垂直承载段机槽高度h毫米120130160垂直空载段机槽高度h毫米130140170刮板链条链条节距t(毫米)100125160链条型式和代号模锻链DL10模锻链DL12.5模锻链DL16刮板型式和代号V型V1型V2型链条速度U(米/分)0.160.200.250.32输送量Q(米/时)11-2215-3029-46电动机功率(千瓦)3.04.05.57.511/10 15/13 18.5/17 2230最大输送高度H(米)<20。

埋刮板输送机的类型、安装、维护指南埋刮板运输机又叫链板运输机,俗称电溜子,它主要用于回采工作面运输,也可用于采区巷道和掘进工作面运输,可沿水平巷道运输,也可沿倾斜巷道运输,沿倾斜巷道向上运输时,倾角不大于250, 沿倾斜巷道向下运输时, 倾角不大于200。

用于回采工作面的运输设备必须满足如下要求：沿工作面任意地点都可装载：装载的运送是连续的；高度宽度尽可能的小，便于装载，运输能力不受装载的宽度和温度的影响；结构简单而且坚固，便于维护、检修，便于拆装和伸缩；移置方便方便。

刮板运输机比较容易满足上述要求，因此被广泛应用。

埋刮板运输机的缺点：工作阻力大；牵引链、溜槽磨损严重；电耗大；输送距离短等缺点。

一、埋刮板运输机的类型及其发展概况：我国矿山地质条件复杂，为适应各种不同的条件，需要多种运输机，据不完全统计有：SGD-11型、SGD-20型、SGS-30型、SGB-11型、SGB-13型、SGWD-22型、SGW-44型、SGW-40T型、SGW-80T型、SGD-20B型、SGW-150型、SGWD-150型、SGW-250型。

刮板运输机的型号意义：S——输送机；G——刮板；D——单链；W——弯曲；S（后边字母）——双链；横线后面的数字——表示电机功率。

刮板运输机的发展大致经历三个阶段：第一阶段的刮板运输机为拆卸式刮板运输机，即SGD-11型、SGD-20型和V型电溜子，刮板链为单链，运输能力小，在工作面只能直线铺设，随工作面的推进，须人工拆卸、搬移。

第二阶段的刮板运输机为可弯曲刮板运输机，即SGW-44型、SGW-80T型等运输机，它可与采煤机、金属支柱配合使用，实现机械化采煤。

这种可弯曲刮板运输机不仅能适应底板的凸凹弯曲，可随工作面的推进而实现蛇行自移，不许人工拆移，而且还将作为采煤机械的的导轨，使采煤机紧帖煤壁采煤，缩短了空顶距，有利于顶板管理。

运输能力较大，采用多机传动，刮板链为双链采用圆环链，它具有强牵引力的特点。

TGSS系列埋刮板输送机使用说明书国粮G1OBA1GRAINSTORAGEENGINEERINGCO.,1TD江苏国粮仓储工程有限公司承蒙您购买国粮牌输送机械产品，谨此感谢！请仔细阅读使用说明书并严格按照使用说明书及贴在产品上的警示标识的要求进行操作与维护，不可超负荷或带病生产，否则由此导致的设备故障与损坏与本公司无关。

国粮公司有权对产品进行修改和改进，不负有对已出厂产品进行相应的修改和改进的义务。

本产品为常规配置，特殊产品不在本说明书内容范围内。

产品型号：______________________产品名称：______________________出厂编号：______________________执行标准：______________________1、适用范围和性能特点2、型号含义和技术参数3、主要结构及工作原理4、安装、调整与试车5、使用操作及注意事项6、常见故障分析排除7、维护、保养和维修8、易损件明细表1、适用范围和性能特点1.1适用范围TGSS系列埋刮板输送机是我公司根据引进技术开发的升级换代产品，在国内同行业中居领先地位，广泛适用于仓库、码头、粮食加工厂、轻工、制药、酿造等行业输送各种原料，半成品粮、饲料等小颗粒状或粉状物料。

1.2性能特点本机结构简单、体积小、密封性能好，结构合理，导轨采用经特殊处理的耐磨材料或铺设高分子耐磨板，增加了设备的使用寿命及有效地降低了噪声及物料的破损率。

本机可以配重载起动装置，并配有防堵、断链报警装置，具有电耗省、易操作维修、可靠性好工艺布置灵活等特点。

2、型号含义和技术参数2.1型号含义TGSS40----------- 产品主要规格:机槽宽度40Cm---------------- 产品型式代号：安装方式为水平---------------------- 产品品种代号：表示埋刮板输送机“刮、输”二字首写汉语拼音字母---------------------------- 专业代号：通用设备2.2主要技术参数(主要技术数据见表一)表一：3、主要结构及工作原理3.1主要结构本机主要由传动装置、机头、中间段、进料段、机尾、刮板、链条等部分组成（图一）。

TGSS 第1页共6页一、概述埋刮板输送机是一种在封闭的矩形断面的壳体内借助运动着的刮板链条连续输送散状物料的运输设备，其结构简单，操作和维修比较方便。

埋刮板输送机通常用于水平输送颗粒和粉状物料，亦能作倾斜和垂直等各种方向的输送。

由于机槽的全封闭性，使其不会产生尘土飞扬，有利于防止环境污染，能改善工人操作条件，在露天使用时，不受气候条件影响，也不会造成粮食抛散。

同时，在单点进、出料的基础上，又可多点进、出料。

对输送有毒、易爆、高温和易飞扬的物料，改善工人操作条件和环境污染等方面更有突出的优点。

埋刮板输送机是我公司在吸收国内外先进技术，结合本公司多年的经验而设计的输送机械，其规格型号主要技术参数和性能指标均符合GB10596国家标准。

具有整机寿命高，运行平稳，结构尺寸小，输送量大，能耗低，物料破损率低等特点。

广泛适用于粮食、粮油料、饲料等行业和部门的散装物料输送。

二、结构特点本机由机头、机尾、中间节、出口节、入口节组成。

1、机头由箱体、主动链轮、减速电机、传动链轮、链条等组成。

通过减速电机带动链条工作。

机头即是动力输入端，又是出料端，亦可根据实际需要，将出料口与头部分离。

动力输入在头部两侧任意选择，视现场情况而定。

2、机尾由箱体、被动轮、张紧机构等组成，张紧机构用于调节刮板链条的松紧程度。

3、中间节由箱体滑道、刮板链条、机盖等组成，用于输送谷物。

可分为变形段（可无）、弯曲段、直筒段。

4、出口节、入口节由出、入口法兰，接口等组成，用于谷物的出进。

5、链条是主要的工作部件，齿面为工作面。

链条主要采用T型和V型。

TGSS 第2页共6页如图1所示：图1、链条小样图6、传动采用减速电机通过链传动与头部传动轴相连的形式。

三、主要技术参数如下：表1、TGSS型埋刮板输送机技术参数项目型号输送量(t/h)输送长度(m)链条速度(m/s)链条节距(mm)电机功率(Kw)TGSS16 TGSS20 TGSS25 TGSS32 TGSS4010~3030~5050~100100~150150~200≤50 0.4~0.666.566.5100100~125125-~1601.5~5.52.2~7.53~115.5~187.5~30表2、TGSS型埋刮板输送机的技术特性型号TGSS16 TGSS20 TGSS25 TGSS32 TGSS40机槽宽度B (mm) 机槽高度H (mm) 链条节距T (mm) 160160100200200125250250160320320200400400200输送效率η0.8 0.7输送量Q (小麦)(t/h) ν=0.3 16.6 25.9 35.4 58.1 90.72 γ=0.35 19.4 30.2 41.3 67.7 105.8输送机最大长度L(m) 80输送距离L（m）6~78允许倾角（°）0°≤α≤15°TGSS 第3页共6页表3、TGSL型埋刮板输送机的技术特性型号GSL16 GSL20 GSL25 GSL32 垂直段机槽宽度B（mm）160 200 250 320垂直承载段机槽宽度h（mm）120 130 160 200（mm）130 140 170 215 垂直空载段机槽宽度h1链条节距T（mm）100 125 160 200输送高度H（m）4～28 5～27安装倾角（°）30、45、60、90表4、TGSZ型埋刮板输送机的技术特性型号TGSZ16 TGSZ20 TGSZ25 垂直段机槽宽度B（mm）160 200 250垂直承载段机槽宽度h（mm）120 130 160（mm）130 140 170 垂直空载段机槽宽度h1链条节距t（mm）100 125 160（m） 5下水平段长度L1物料提升高度H（m）5~19（m）6~29上水平部分输送长度L2型号说明如下：如： T GS S 32机槽宽度：B=320mmS（水平型）、L（垂直型）、Z（Z型）刮板输送机通用型粮油机械四、安装要点1、安装前应检查刮板链条是否转动灵活，对转动不灵活的应拆下维修。

摘要刮板输送机是输送粉尘状、小颗粒及小块等散状物料的连续输送设备，可以水平、倾斜和垂直输送。

MC即指垂直型输送机，由于输送时，刮板链条全被埋在物料之中，故称为MC埋刮板输送机；又因为埋刮板机槽宽是200mm所以称为MC20型刮板输送机。

输送物料具有内擦力和侧压力等特性。

垂直输送时，主要依赖物料所具有的起拱特性。

封闭机槽内的物料在受到刮板链条在运动方向的推力，且受到下部不断的给料而阻止上物料下滑的阻力时，产生横向阻力时，产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和侧壁间的外摩擦力及物料自重时，物料就随刮板链条在运动中有振动，有些物料的料拱会时而形成，因而使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。

埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件组成。

其设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。

埋刮板输送机目前已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通领域。

MC型埋刮板输送机是采用倾斜度较大或垂直的布置一中刮板输送机，其倾角一般为30。

≤a≤90。

单台设备的输送高度不大于30m。

关键词：输送料拱内摩擦力外摩擦力侧压力目录1.前言 (1)1.1.输送技术和输送设备的概况 (1)1.2.埋刮板输送机工作原理的特点 (3)1.3.本课题的设计目的和主要设计内容 (4)2.设计进度安排和主要任务 (5)3.设计计算书 (6)3.1.已知参数 (6)3.2.总体方案制定 (6)3.2.1. 功率计算和主要尺寸的确定 (6)3.2.2. 传动设计 (7)3.2.3. 减速器选型 (9)3.2.4. 联轴器的选择 (10)3.3. 链传动设计 (11)3.4. 轴的设计计算和校核 (14)3.5. 轴承选择与计算 (17)4.设备的安装和调试 (20)5.设备的维护和保养 (23)结束语 (24)致谢 (28)参考文献 (29)1. 前言毕业设计作为对我们三年大学专业学习的一个总结，是对我们三年所学进行的一次大检验，也是对所学专业知识和动手能力的全面考核。

普采型刮板输送机型号SGB620/40T SGB620/80TSGB420/17输送能力150t/h150t/h80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一200m输送量一………700t／h适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一…O．93m／s电机功率…………2×160kW工作电压…………660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一1500×730×275mm减速器传动比…………39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

MS型埋刮板输送机最大张力点张力计算公式分析周全申;田勇;付中华;吴庆锋;刘强【摘要】各类文献中提出的计算MS型埋刮板输送机刮板链条最大张力点张力SN 的经验公式表达式不一致,并且其计算结果差异较大,给相关工程技术人员带来困惑.尝试利用"逐点张力算法"来分析计算SN,用其判定较为合适的计算SN的经验公式.【期刊名称】《粮食与饲料工业》【年(卷),期】2016(000)001【总页数】4页(P5-7,12)【关键词】粮食输送;埋刮板输送机;经验公式;逐点张力算法【作者】周全申;田勇;付中华;吴庆锋;刘强【作者单位】河南工业大学机电工程学院,河南郑州450001;河南工大设计研究院,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工大设计研究院,河南郑州450001;河南工大设计研究院,河南郑州450001;河南工大设计研究院,河南郑州450001【正文语种】中文【中图分类】TS210.3MS型埋刮板输送机适用于水平输送或小倾角输送，刮板链条最大张力点张力SN 是计算其轴功率的主要依据。

许多文献中提出的计算SN经验公式表达式不一致，并且计算结果差异较大，本研究尝试利用“逐点张力算法”来分析计算SN，比较其与各经验公式计算得到的SN接近程度，判定较为合适的计算MS型埋刮板输送机刮板链条最大张力点张力SN经验公式。

由文献［1］可知，水平输送时由文献［2］可知，水平输送时由文献［3］可知，埋刮板输送机倾角为0°～25° 时式中，q1为物料线载荷为输送量，t/h; v为刮板链条运行速度，m/s。

q0为单位长度刮板链条质量，kg/m。

F1为链条与导轨(或隔板)的摩擦系数，本研究F1取0．5［4］。

F2为外摩擦系数(物料与机槽之间)，其外摩擦角用φ2表示。

F3为物料内摩擦系数，其内摩擦角用φ3表示。

L为输送机长度，m。

Lh为输送机长度水平投影，m。

1 概述刮板输送机是一种有挠性牵引机构---连续输送机械。

它的牵引构件是刮板链，承载装置是溜槽。

在溜槽的采空区侧设有挡煤板及挡煤板座、导向管（链牵引采煤机用）、齿条、销轨或埋链（无链牵引采煤机用）。

刮板输送机在综采工作面中起着承载、运煤和采煤机导向以及液压支架推移支承等作用，是整套综采设备的“中坚”，其性能、可靠程度和寿命是综采工作面正常生产和取得良好技术经济效果的重要保证。

刮板输送机的输送能力主要由高产高效矿井的生产能力来决定，同时也决定了刮板输送机的发展趋势。

1.1刮板输送机的发展历史自世界上第一台刮板输送机诞生以来，经历了半个多世纪的不断研究、试验、改进，刮板输送机已成为煤矿运输的主要设备。

目前世界上生产刮板输送机的国家主要有德国、美国、英国、澳大利亚、日本等。

机型从轻型、中型到重型、超重型．保护形式有：弹性联轴器、限矩型液力耦合器、双速电机、调速型液力耦合器、软启动(CST可控传动装置、阀控调速型液力耦合器、交流电机变频调速技术三种软启动装置)等等。

我国综采机械化的应用始于20世纪70年代末，用刮板输送机运输散碎物料的方式20世纪初出现于工业发达的英国。

早期的刮板输送机长度只有几十米；功率小，牵引链的强度也不高。

经过多年的改进和发展，目前综合采矿用的刮板输送机除了运煤之外，还有四种功能：给采煤机做运行轨道，为拉移液压支架作升缩油缸的固定点；清理工作面的浮煤；悬挂电缆、水管、乳化液管等。

刮板输送机在综合采煤工作面与采煤机和液压支架配套工作。

从总体水平上看．我国刮板输送机发展现状与国外相比还存在一些差距，主要表现在：基础研究薄弱。

缺少强有力的理论支持，计算少，靠经验取值多，缺乏专门的开发分析软件；受基础工业水平的制约，国产输送机制造质量不稳定。

元部件的可靠性还有待提高：大功率刮板输送机的关键部件仍需进口，有待进一步研发并国产化；安全性和可靠性的不稳定。

直接制约了煤矿的生产效率，从而不能从根本上降低使用成本；煤矿管理水平落后，资金不足．矿工不按操作规程操作等，也间接增加了输送机发生故障的机会．从而不能最大限度地发挥设备的设计能力。

MS型埋刮板输送机
目录
1介绍
2结构
3用途
一、介绍
MS型埋刮板输送机是一种在封闭的矩形断面的壳体中，借助于运动着的刮板链条输送粉状、小颗粒状、小块状等散料的连续输送设备。

因为在输送物料时，刮板链条全埋在物料之中，故称为“埋刮板输送机”。

二、结构
埋刮板输送机[1] 结构简单，重量较轻，体积小，密封性好，安装维修比较方便。

它不但能水平输送也能倾斜和垂直输送；不但能单机输送，而且能组合布置，串接输送；能多点加料，也能多点卸料，工艺布置较为灵活。

由于壳体封闭，在输送物料时可以显著改善工作条件，防止环境污染。

三、用途
本公司生产的机型为通用型埋刮板输送机，可广泛用于化工、机械、冶金、轻工、粮食、医药、交通、电力等部门，用来输送粉状、小颗粒状和小块状物料。

通用型埋刮板输送机对所输送的物料有下列要求：
1、物料容重：γ=0.2~1.8t/m3；
2、物料温度：t<100°C；
3、含水率：对于一般物料，不得使物料用手捏成团后不易松散；对于含水率增加后会增大粘着性和压结性，不能使物料严重粘附刮板。

4、粒度：物料的粒度与其硬度有关，粒度太大，则不宜输送。

四、技术参数
公司简介：
我公司自成立以来，大力推进科技创新，积极调整产品结构。

形成了四大产品优势：输送设备、斗式提升机设备、给料设备、除尘设备，产品规格型号齐全，质量好，生产能力大。

受到广大用户的信赖及好平。

并取得了显著的经济和社会效益。

质量第一、信誉第一、用户至上，是我公司永远不变的最高宗旨！愿用真诚的态度与广大用户合作！并将竭诚为您提供热情周到的服务！沧州衡泰重工机械。
