八年级物理电学专题二《电流表与电压表》一.知识回顾比较项目电流表电压表用途测量电路中通过的电流测量电路两端的电压元件符号连接方式与被测用电器串联与被测用电器并联接线柱、量程及分度值选择—和0.6接线柱时，量程为0~0.6A，分度值为0.02A；选择—和3接线柱时，量程为0~3A，分度值为0.1A选择—和3接线柱时，量程为0~3V，分度值为0.1V；选择—和15接线柱时，量程为0~15V，分度值为0.5V使用时应注意①电流必须“+”进“—”出②电流表必须和被测用电器串联③被测电流不能超过电流表最大测量值，必须选择合适的量程④电流表绝对不允许直接接到电源两极，否则会造成短路，损坏电源和电流表①使用前先检查指针是否指零，如有偏差，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位②电压表必须和被测用电器并联③接线柱接法正确，电流“+”进“—”出④待测电压不能超过电压表的量程时，先用大量程试触：读数先看清量程和分度值，不必估读电路化简电流表看成导线电压表看成开路二.典型例题1.如下图所示电路图中，能正确测出灯L2两端电压的是()A B C D解析：要测量灯L2两端电压，必须使电压表与灯L2并联，且电流从电压表“+”接线柱流入，从“—”接线柱流出，因此正确选项为C2.如图甲所示电流表读数为 A，图乙所示电压表读数为 V。
甲乙解析：图甲电流表的量程为0~0.6A，分度值为0.02A，读数为0.32A 图乙电压表的量程为0~15V，分度值为0.5V，读数为13.0V3.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。
观察电压表指针的偏转与接线可知：这个电池的电压是________V，______片是它的正极。
解析：观察电压表指针正常偏转，说明电流“+”进“—”出，即电源正极与电压表正接线柱相连，负极与电压表负接线柱相连，所以铜片为正极，此电压表量程为0~3V，分度值为0.1V，读数为0.5V三.自我检测1.关于电流表和电压表的使用,下列说法错误的是( )A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C、测量前都必须选择合适的量程D、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出2．如图1所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A．灯泡的灯丝烧断 B．电压表一定烧坏C．电源损坏 D．电压表指针有明显偏转图13.如图2所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表；B．甲是电压表，乙是电流表；C．甲、乙都是电流表；D．甲、乙都是电压表。
《电流表和电压表应用》专题训练一．选择题（共13小题）1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路10．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了12．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开13．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题（共17小题）14．在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是；乙处是．15．如图所示，甲是，乙是，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）16．如图所示，空缺电路的甲处是，乙处是（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．17．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中是电流表，是电压表；若L1与L2并联，则电路中是电流表，是电压表．18．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为表，b为表，c为表．19．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．20．如图所示的电路，若在甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则甲接表，乙接表．21．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．22．如图所示的电路里，在圆圈中连接适当电表，使灯L1和L2并联且都能发光，那么①应是表，②是表，③是表．23．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．24．如图所示，将电流表“A”或电压表“V”的符号填入相应的圆圈内，当开关S闭合后，要使小灯泡L1、L2并联．25．如图所示，1、2、3是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则是电流表，是电压表；若要求灯泡L1、L2并联，则是电流表，是电压表．26．如图所示，当闭合S，L1和L2均能发光，三个电表均有示数．若使L1和L2组成并联电路，则a表是表，b表是表，c表是表．27．常见的电路图元件符号：电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线．28．如图所示，A是表，B是表，C是表，D是表．29．如图所示，灯泡L1、L2均能正常发光，电路图中“○”处的a是表，b是表，c 是表．30．如图所示，在○内填上是电流表或电压表，并标上“+”、“﹣”接线柱．参考答案与试题解析一．选择题（共13小题）1．（2017•诸城市模拟）小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【分析】根据电路图可知，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路，然后根据电压表有示数确定电路断路的位置．【解答】解：两灯泡串联，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路；因为电压表有示数，说明灯L2断路．故选D．【点评】串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路．2．（2016•德阳）如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障：电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．3．（2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路【分析】根据电路图可知，两灯泡并联，电流表A测量L2电流，电压表测量L2两端电压；（1）根据电流表和电压表测量的对象确定有示数的仪表，从而判断电路故障；（2）先确定电路故障，然后逐一分析．【解答】解：A、若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；B、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；C、若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意．故选C．【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因．4．（2016•宜昌）如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A、灯L1被短路时，电路中有电流，电压表有示数，灯L2亮，与题意不符，故A错误；B．灯L2被短路时，电路中有电流，电压表有示数，灯L1亮，与题意不符，故B错误；C．灯L1断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；D．灯L2断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故D正确．故选D．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．5．（2016•镇江）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：用电压表检测时，发现AB间电压不为零，说明电源完好；AD间的电压不为零，说明AD间有断路或灯泡短路．A、若小灯泡短路，则AB、AD、AF间电压表都有示数，故A不符合题意；B、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数，故B不符合题意；C、已知导线及各处连接完好，故测HG间的电压和AF间的电压相同，因AF间电压表无示数，所以滑动变阻器不可能断路，故C不符合题意；D、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路，所以需要将电压表两端接G、B，若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的；若电压表无示数则说明滑动变阻器断路．这样就能判断灯泡和滑动变阻器是否同时断路，故D符合题意．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，在已判断是开路的情况下，当电压表有示数时说明电压表之间的部分可能发生了断路．6．（2016•广西）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC．将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D．将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确．故选B．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．7．（2016•乐山）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【点评】根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通．8．（2016•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在AB两端时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与并联在BC两端时，灯均不亮，说明灯甲不可能短路，只能为灯甲发生了断路（开路）．故选B．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．9．（2016•湖南校级模拟）如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路．【解答】解：A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．故选C．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．10．（2016•通辽模拟）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【分析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．【解答】解：A、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．B、灯L2断路，则电流表被断路，电流表无示数．不合题意．C、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．D、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．故选A．【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．11．（2016•新泰市二模）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，只能是电路断路．【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；B、如果从A到L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．此选项符合题意；C、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意．故选B．【点评】电路故障问题是电学试题中经常考查的内容．解决的关键是采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．12．（2016•玉林一模）如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开【分析】电路故障要么短路、要么断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据一盏灯突然变亮确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，灯L1、L2均发光，电压表有示数，过一会儿一盏灯突然变亮，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变大，所以L2灯短路．故选B．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．13．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡并联，电流表测灯L2的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意．故选C．【点评】此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．二．填空题（共17小题）14．（2015秋•璧山县校级期中）在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是电池组；乙处是开关．【分析】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，电路图所表电流的方向，判断出电源与开关的位置，及电源的正负极，然后作图．【解答】解：由图所示可知，如果电源在乙处，开关在甲处，则闭合开关时，灯泡L1被短路，所以电源应该在甲位置，乙处是开关．故答案为：电池组；开关．【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．15．（2014•福田区校级模拟）如图所示，甲是小灯泡，乙是电流表，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，分别流入两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．16．（2016秋•东海县校级月考）如图所示，空缺电路的甲处是电流表，乙处是电源（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．【分析】解答此题从以下知识点入手：①电流从电源的正极出发，最后回到电源的负极．②在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大．③串联电路只有一个通路，电路无分支；并联电路包括两部分：干路和支路．【解答】解：要使两只灯泡并联，电流分两支，一支经L1，另一支经L2，然后共同回负极，在电路中，电流表相当于导线，故甲为电流表，乙为电源即可．故答案为：电流表；电源．【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别，属于基本技能的考查，知道串并联电路的特点和电流表、电压表的使用方法，是正确解答此题的关键．17．（2016•长春二模）在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中2是电流表，1和3是电压表；若L1与L2并联，则电路中1和3是电流表，2是电压表．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条；并联电路中，电流有多条路径．【解答】解：闭合开关，要让灯泡L1和L2串联，电流的路径只有一条，电流从正极流出，经过电表2和灯泡L2，L1，所以2是电流表，1和3分别是电压表．要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电表，即电流表，2电表应是相当于开路的电表，即2是电压表．故答案为：2；1和3；1和3；2．【点评】本此题考查的是电流表和电压表的正确连接，是电学的基础，需要熟练掌握，是一道中档题．18．（2015•无锡模拟）如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为电压表，b为电压表，c为电流表．【分析】根据电压表一定要并联在电路中，电流表一定要串联在电路中分析即可．【解答】解：闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表，电流表一定要串联在电路中；若b为电流表，则灯L1不发光，故b为电压表，若C为电压表，则三灯均不发光，故c为电流表，如下图所示：故答案为：电压；电压；电流．【点评】电压表、电流表是使用有相似的地方，比如：电流都是从正极流入，负极流出；也有不同的地方，比如：电流表在电路中相当于导线，则必须要串联；电压表在电路中相当于开路，则必须要并联．19．（2015•射阳县一模）在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是并联（串联╱并联）的，此时A表读数为流经R1（R1/R2）的电流表；A表和B表都是电流表（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．。
初中电压表与电流表取值范围的题单选题1. 在使用电压表测量电路中的电压时，如果所选量程过大，则电压表的示数（）。
A. 比实际电压大B. 比实际电压小，但刻度偏转角度大C. 比实际电压小，刻度偏转角度也小D. 无法确定答案：C2. 电流表在使用时，若被测电流超过了它的量程，则电流表（）。
A. 会被烧坏B. 指针不动C. 指针偏转过大，可能损坏电流表D. 指针偏转过小答案：C3. 使用电压表测量电压时，电压表的（）应与被测电路的两端并联。
A. “+”接线柱B. “-”接线柱C. 量程D. 正、负接线柱答案：D4. 电流表在使用前，应首先检查指针是否指在（）刻度线上。
A. 最小B. 最大C. 零D. 任意答案：C5. 在使用电流表测量电流时，如果指针向左偏转，这可能是因为（）。
A. 电流表的正负接线柱接反了B. 电路中的电流过大C. 电路发生了断路D. 电流表量程选小了答案：A填空题1. 电压表应与被测电路____联，电流表应与被测电路____联。
答案：并；串2. 使用电流表时，被测电流不能超过电流表的____，在不能预先估计被测电流大小的情况下，要先用____量程进行试触。
答案：量程；大3. 电压表在使用时，应与被测电路____联，且要让电流从电压表的____接线柱流入，从____接线柱流出。
答案：并；“+”；“-”4. 电流表在使用时，如果指针偏转超过了最大刻度值，这是因为所选的____过小；如果指针偏转角度过小，这是因为所选的____过大。
答案：量程；量程5. 在使用电压表测量电压时，如果所选量程过小，则电压表的指针会____，可能会损坏电压表。
答案：超过最大刻度值简答题1. 描述一下在使用电压表和电流表时，如何选择合适的量程。
参考答案：在使用电压表和电流表时，应先估计被测电路中的电压或电流的大小，然后选择合适的量程。
如果所选量程过小，可能会导致指针偏转超过最大刻度值，从而损坏仪表；如果所选量程过大，虽然不会损坏仪表，但指针偏转角度会很小，读数不准确。

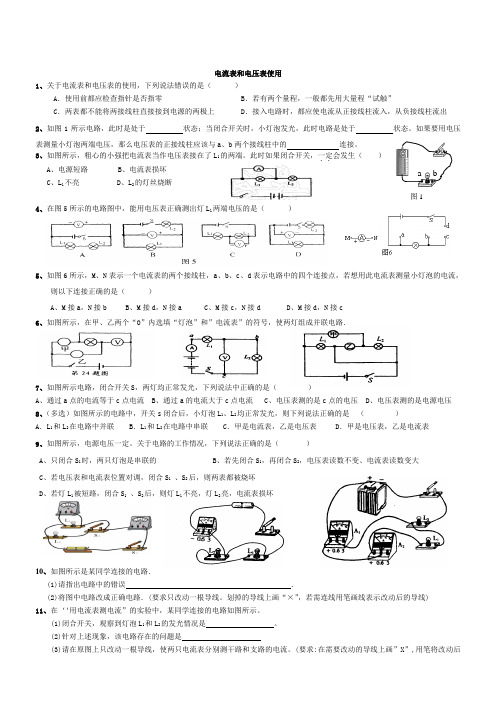

图1电流表和电压表使用1、关于电流表和电压表的使用，下列说法错误的是（ ）A ．使用前都应检查指针是否指零B ．若有两个量程，一般都先用大量程“试触”C ．两表都不能将两接线柱直接接到电源的两极上D ．接入电路时，都应使电流从正接线柱流入，从负接线柱流出 2、如图1所示电路，此时是处于 状态；当闭合开关时，小灯泡发光，此时电路是处于 状态。
如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a 、b 两个接线柱中的 连接。
3、如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。
此时如果闭合开关，一定．．会发生（ ） A 、电源短路 B 、电流表损坏 C 、L 1不亮 D 、L 2的灯丝烧断4、在图5所示的电路图中，能用电压表正确测出灯L l 两端电压的是（ ）5、如图6所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）A 、M 接a ，N 接bB 、M 接d ，N 接aC 、M 接c ，N 接dD 、M 接d ，N 接c 6、如图所示，在甲、乙两个“O”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路．7、如图所示电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ）A 、通过a 点的电流等于c 点电流B 、通过a 的电流大于c 点电流C 、电压表测的是c 点的电压D 、电压表测的是电源电压 8、（多选）如图所示的电路中，开关s 闭合后，小灯泡L 1、L 2均正常发光，则下列说法正确的是 （ ） A ．L 1和L 2在电路中并联 B ．L 1和L 2在电路中串联 C ．甲是电流表，乙是电压表 D ．甲是电压表，乙是电流表 9、如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是（ ）A 、只闭合S 1时，两只灯泡是串联的B 、若先闭合S 1，再闭合S 2，电压表读数不变、电流表读数变大C 、若电压表和电流表位置对调，闭合S 1 、S 2后，则两表都被烧坏D 、若灯L 1被短路，闭合S 1 、S 2后，则灯L 1不亮，灯L 2亮，电流表损坏10、如图所示是某同学连接的电路．(1)请指出电路中的错误 ．(2)将图中电路改成正确电路．(要求只改动一根导线。
电压专题练习及详细解析【典型例题】类型一、电压电压表1.用电压表测灯L1的电压，正确的电路图是（）【思路点拨】电压表测量谁的电压，就要和谁并联。
【答案】C【解析】在A、B中电压表测量的是L2的电压；而在D中，电压表测量的是电源电压；只有C是测量L1的电压。
【总结升华】判断电压表测量那个用电器两端的电压可以用“节点移动法”。
电压表的两端可以在导线上移动，电压表的位置不变，移动的时候不能越过用电器、电源。
题目中选项B开关S闭合，b点可以沿着红色导线移动，电压表的位置不变，电压表并到了灯泡L2两端。
举一反三：【变式】（2015•滨州模拟）图中电压表测量的是（）A．灯L1两端的电压 B．灯L2两端的电压C．电源的电压 D．灯L1和L2的总电压【答案】A2. 下列关于电压与电流关系的说法中正确的是（）A．电路中有电流，该电路两端一定有电压B．电路两端有电压，该电路中一定有电流C．电路两端的电压与电流同时存在、同时消失的D．以上说法均错误【答案】 A【解析】电流产生的条件是：一是电路要闭合，二是有电源存在，电路中有电流，该电路两端一定有电压，故A正确；电路两端有电压，若电路是开路，电路中无电流，故B错；电路两端有电压，当再闭合开关形成通路时，才会形成电流，故C错。
【总结升华】本题考查了电流与电压的关系，电荷的定向移动形成电流，电压是使自由电荷定向移动形成电流的原因，电路中有持续电流的条件：一是有电源（电压），二是闭合电路，据此分析判断。
类型二、电路故障3.（2015•苏州一模）在如图所示的电路中，电源电压保持不变。
在灯泡L1或L2中有一个灯泡发生了短路故障。
当开关S闭合时，下列现象不可能出现的是（）A．电压表V无示数，灯泡L1不发光 B．电压表V有示数，灯泡L2不发光C．电压表V和电流表A都有示数 D．电压表V和电流表A都没有示数【思路点拨】由图知，两个灯泡串联，电压表测量L1两端电压，电流表测量电路中的电流，假设故障的位置分析仪表指针的偏转情况。
八年级物理电学专题二《电流表与电压表》一.知识回顾二.典型例题1.如下图所示电路图中，能正确测出灯L2两端电压的是 ( )A B C D 解析：要测量灯L2两端电压，必须使电压表与灯L2并联，且电流从电压表“+”接线柱流入，从“—”接线柱流出，因此正确选项为C2.如图甲所示电流表读数为 A ，图乙所示电压表读数为 V 。
甲 乙解析：图甲电流表的量程为0~0.6A ，分度值为0.02A ，读数为0.32A图乙电压表的量程为0~15V ，分度值为0.5V ，读数为13.0V3.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。
观察电压表指针的偏转与接线可知：这个电池的电压是________V ，______片是它的正极。
解析：观察电压表指针正常偏转，说明电流“+”进“—”出，即电源正极与电压表正接线柱相连，负极与电压表负接线柱相连，所以铜片为正极，此电压表量程为0~3V ，分度值为0.1V ，读数为0.5V三.自我检测1.关于电流表和电压表的使用,下列说法错误的是( )A 、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B 、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C 、测量前都必须选择合适的量程D 、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出2．如图1所示，小平做实验时将电压表串联在电路中了，那么闭合 开关后，会出现的情况为（ ）A ．灯泡的灯丝烧断B ．电压表一定烧坏C ．电源损坏D ．电压表指针有明显偏转图13.如图2所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（ ）A ．甲是电流表，乙是电压表；B ．甲是电压表，乙是电流表；C ．甲、乙都是电流表；D ．甲、乙都是电压表。
4．如图3所示，电源电压为6V ，电压表示数为3.8V ，则（ ）A ．L1两端的电压为3.8V ；B ．L2两端的电压为3.8V ；C ．电源、L1的电压之和为3.8V ；D ．L2两端的电压为2.2V 。
2023-2024学年九年级物理全一册学优生期中期末复习难点题型专项突破（人教版）专题07电流表、电压表在判断电路故障中的应用1．（2023•镇江中考）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（）A．L2短路B．L1断路C．L2断路D．S断路解：由图可知，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2两端电压，闭合开关S，L1、L2两只灯泡都不亮，电路可能为断路或短路；串联电路的电压规律可知，电压表V2示数应小于电压表V1的示数，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，说明电压表V1和电压表V1都测量电源电压了，由此可知，故障为L2灯丝断了。
答案：C。
2．（2023•大连中考）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。
此时，可以通过观察电流表来做进一步判断。
已知故障发生在R1或R2上，下列判断正确的是（）A．若电流表有示数，则R1被短接B．若电流表有示数、则R2断路C．若电流表无示数、则R2被短接D．若电流表无示数、则R1断路解：由图可知，电阻R1与电阻R2串联，电压表测量电阻R2两端的电压，电流表测量电路中的电流，A．若R1被短接，则电流表和电压表都有示数，故A不符合题意；B．若R2断路，电流表无示数，故B不符合题意；C．若R2被短接，则电压表无示数，电流表有示数，故C不符合题意；D．若R1断路，电流表和电压表都没有示数，故D正确。
答案：D。
3．（2023•常德中考）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。
现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。
根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路解：由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。
1、如图所示，当开关 S 1 闭合， S 2 断开时，电流表 A 的示数为 0.24 A ，则通过灯L 1 的电流是 ，通过灯L 2 的电流是 ；当 S 1 和 S 2 都闭合时，电流表的示数为 0.56 A ，则此时通过灯 L 1 电流为 ，通过灯L 2 的电流为 。
2、甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流( 填“甲灯大”“乙灯大”“一样大”或“无法确定” )。
理由是。
3、用电流表测电流时，某同学接入电路的是 0～0.6 A 的量程，却在 0～3 A 的量程中读成 2.4 A ，则实际测得的电流应是A 。
4、如图所示的电路中，电流表测量的是：A.通过灯 L 1 的电流；B. 通过灯L 2 的电流；C.通过灯 L 1 和灯 L 2 的电流之和；D. 电源供给电路的总电流。
5、在“用电流表测电流” 的实验中，某同学接成如图 (a)所示的电路。
当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图 (b) 所示，则通过灯 L 2 的电流为 A ，灯 L 1 的电流为A 。
6 在图所示电路中，当开关 S 闭合后，要使电阻 R 1、R 2 串联，甲、乙应该接入的是：A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表7．如图 6 所示，通过灯 L 1、L 2、L 3 的电流分别为 0.1A ，0.2A ，0.3A ，则电流表 A 1 的示数为A ，A 2 的示数为A 。
8 在如图甲所示电路中，电压表所用量程不明，当电路闭合后， V 1 和V 2 示数分别如图乙所示， 说明 V 1 的量程是 V ；V 2 的量程是 V ，小灯泡 L 1 上的 电压 U 1=V 。
图9 、如图所示，当开关闭合后，发现L 1 亮而 L 2 不亮，电压表有示数，则原因是；若发现 L 1 不亮，L 2亮，电压表没示数，则原因是；若发现两灯都不亮，电压表有示数，则原因是 ；若发现两灯都不亮，电压表没有示数，则原因是 。
初三物理电流表电压表的易错题
1. 电流表的易错题
(1) 电流表的正丝号需要连接在被测元件的哪个引线上？
错误：电流表的正丝号应该连接在电路中被测电流所流过的那段导线的“正向”引线上，而不是连接在被测元件的任意一个引线上。
(2) 电流表有几种类型？
错误：电流表一般有两种类型：直流电流表和交流电流表。
另外，还有小功率电流表、电流计和LCR表等。
2. 电压表的易错题
(1) 电压表的交流供应电压的最大量程值为多少？
错误：电压表的交流测量供应电压的最大量程值通常是600V或1000 V，而无法具体说明具体值会是多少。
(2) 电压表能用来测量什么量程的电压？
错误：电压表不仅可以用来测量交流供应电压，而且也可以用来测量直流电压、交流信号电压，以及低电压、高电压的电压，量程可达几mV到数千V不等。
