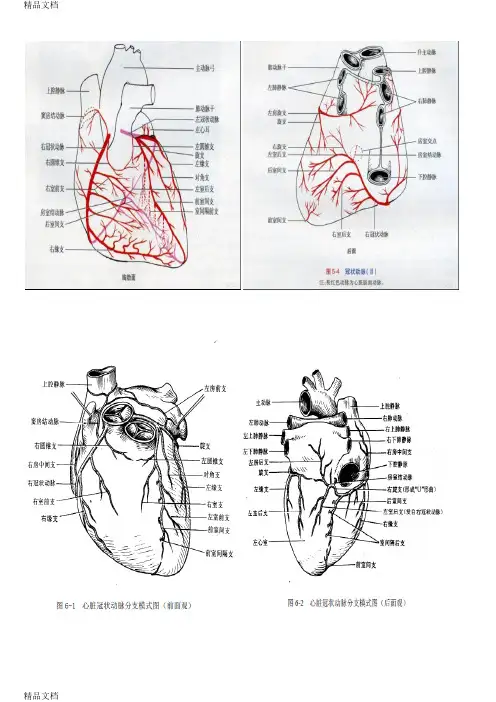

冠脉造影实⽤读图技巧，⼀起学习2021-09-09原创：好医术⼼学院冠脉造影（CAG）是诊断冠⼼病的“⾦标准”，也是经⽪冠状动脉介⼊治疗（PCI）的基本功，⽆论是介⼊医⽣还是临床检查需要，都是必须要掌握的！本⽂将通过冠脉详细解剖、冠脉常⽤造影体位以及如何描述冠脉病变等⾓度，让你对冠脉造影有⼀个更清晰的认识！冠状动脉局部解剖1.冠状动脉⾎管⽰意图：2. 冠状动脉正⾯观前降⽀及回旋⽀从左主⼲发出后很快分⽀，前降⽀⾛⾏于室间沟，回旋⽀⾛⾏于左房室沟，右冠仅有⼀个主分⽀，从右冠开⼝后⾛⾏于右房室沟。
3.冠状动脉后⾯观（膈⾯）膈⾯观主要有两个⾎管分布，⼀为回旋⽀分⽀，从左房室沟过来发出钝缘⽀⽀配左室侧壁；右冠从右房室沟过来发出后降⽀及左室后⽀到达左室侧壁。
所以左室侧壁有两个⾎管供⾎，如果病⼈发⽣下壁⼼肌梗死，则有两种可能——回旋⽀闭塞或右冠闭塞。
4. 冠状动脉及主要分⽀5. 冠状动脉开⼝6. 冠状动脉切⼝8. 冠状动脉开⼝与主动脉冠状动脉开⼝于主动脉根部的冠状动脉窦，分为左冠窦、右冠窦和⽆冠窦。
造影时，导管想要到达冠状动脉窦均需经过升主动脉，⽽想要到达升主动脉，⽆论从桡动脉还是股动脉途径⼊路，则需经过主动脉⼸。
主动脉⼸分⽀有三——头臂⼲、左颈总动脉、左锁⾻下动脉。
如为桡动脉⼊路，通过头臂⼲或左锁⾻下动脉进⼊；股动脉⼊路，则于降主动脉逆⾏到达主动脉⼸。
故病⼈升主动脉或主动脉⼸异常则影响导管到达。
9.左右冠状动脉分布类型：9.桥⾎管⽰意图：冠状动脉造影的常⽤投照体位以增强器的位置来定义位置：正位 (AP)：增强器直接对着胸⾻；左、右侧位 (Lateral)：增强器分别位于受检者左侧或右侧，其X线与正位垂直；左、右前斜位 (LAO、RAO)：增强器分别位于受检者左侧或右侧且斜向观测⼼脏；头、⾜位 (Cranial、Caudal)：增强器分别位于受检者的头部或⾜部；左前斜+⾜位（脾位、蜘蛛位，LAO+CAU）：从受检者脾区观测⼼脏；右前斜+⾜位（肝位，RAO+CAU）：从受检者肝区观测⼼脏；左前斜+头位（左肩位，LAO+CRA）：从受检者左肩观测⼼脏；右前斜+头位（右肩位，RAO+CRA）：从受检者右肩观测⼼脏；左冠造影体位：右冠造影体位：冠脉造影读图技巧1.机头相当于眼睛，机头到哪，眼睛到哪2.如果眼睛的位置不变，可以想象把⼼脏反转3.回旋⽀跟着机头⾛4.是头是⾜看膈肌：头位膈肌在上，⾜位膈肌在下5.是左是右看脊柱：左前斜，脊柱在左侧；右前斜，脊柱在右侧6.右冠状动脉：加做右前斜，可以区分窦房结动脉及圆锥⽀如何描述病变？第⼀步：描述冠脉优势，病变位置、长度第⼆步：描述病变的狭窄程度1）狭窄分类向⼼性狭窄：冠状动脉粥样斑块以管腔中⼼线为中⼼均匀向中⼼缩窄，不同投照⾓度狭窄程度相同。
冠脉造影的原理：冠状动脉造影的投照体位：冠状动脉造影时，投照体位以图像增强器(image intensifier)的位置而定，即从图像增强器位置来观察心脏，而不是根据X线束的方位来定位。
常用术语RAO (右前斜位): 影像增强器在患者的右前位LAO (左前斜位): 影像增强器在患者的左前位CRA(头位): 影像增强器邻近患者的头部CAU(足位):影像增强器邻近患者的足部侧位: 影像增强器在患者的侧面体位示意图：冠状动脉投照体位及X线解剖：左前斜位60°时，投照从心尖穿过，为心脏的正面观右前斜30°时，投照垂直通过心脏的长轴，为心脏的侧面观由于冠状动脉造影是一个二维平面图像，同一病变在两个互相垂直的投射体位才能充分地显示清楚。
冠状动脉造影的目标就是利用两个相互垂直、图像清楚的投照体位对病变行准确评价。
基于此病变的处理才能有的放矢，并可及时观察手术并发症。
左冠状动脉造影体位一览图右冠状动脉造影体位一览图正常冠状动脉的x线解剖示意图不同体位下的冠状动脉造影示意图冠状动脉造影详述右冠脉造影比较简单，那就先说一下右冠造影。
右冠状动脉常用投照体位：常用体位LAO：观察RCA开口、起始部至后降支RAO：观察RCA中段AP＋CRA ：观察RCA远端分支及其开口情况右冠状动脉常用投照体位左前斜（LAO）45°右冠状动脉呈“C”型，观察RCA开口、起始部至后降支；The left anterior oblique view (LAO straight) shows the proximal and midportions of the right coronary artery (RCA) as well as the acute marginal branches (AM) and termination of the RCA in the posterior left ventricular branches (PLV).机位图示意图解剖图造影图解剖与造影对比图2右冠状动脉常用投照体位右前位（RAO）右冠状动脉象字母“L”,观察RCA中段；The 30-degree right anterior oblique view (RAO) shows the midportion of the RCA, the conus branch, and the course of the PDA.机位图示意图解剖与造影对比图1右冠状动脉常用投照体位后前位（AP）+ 头位（Cra）20o右冠状动脉呈“L”型，观察RCA远端分支及其开口情况；右冠状动脉常用投照体位左前斜位（LAO）+ 头位（Cra）20°The 60-degree left anterior oblique view with 25 degrees of cranial angulation (LAO cranial) shows the midportion of the RCA and the origin and course of the posterior descending artery (PDA).左冠造影体位:右前斜+足(肝位)、RAO＋CAU右前斜+头(右肩位)、RAO＋CRA左前斜+头(左肩位）LAO＋CRA左前斜＋足(蜘蛛位）、LAO＋CAU正位头、AP＋CRA正位足、AP＋CAU左侧位90°主要观察内容：1）左前斜头位（左肩位LAO 45°+Cra 25°）观察左主干、左前降支和左回旋支中远段；2）后前位头位（正位头位AP+Cranial 25°-35°）观察前降支中远段、对角支和间隔支的开口和近段；3）右前斜头位（右肩位RAO 30°+Cra 25°-35°）观察左前降支近中段；4）右前斜足位（右肝位RAO 30°+Cau 20°-25°）观察左主干、左前降支近段和左回旋支及其分支；5）后前位足位（正足位AP+Cau 25°-35°）观察左主干、左前降支和回旋支近段分叉；6）左前斜足位（蜘蛛位“spider”位LAO40°-45°+Cau 30°）观察左主干及三分叉部位。
1.左主干2.前降支近段3.前降支中段4.前降支远段5.第一对角支6.第二对角支7.回旋支近段8.回旋支远段9.钝缘支10.后降支11.窦房结动脉12.圆锥支13.右冠状动脉近段14.右冠状动脉中段15.右冠状动脉远段16.房室结动脉17.后降支18.左心室支19.右心室支20.锐缘支21.室间隔穿支22.左心房支正位(AP)：图象增强器直接对着胸骨；左、右侧位：图象增强器分别位于受检者左侧或右侧，其X线与正位垂直；左、右前斜位(LAO,RAO)：图象增强器分别位于受检者左侧或右侧且斜向观测心脏；头、足位：图象增强器分别位于受检者的头部或足部；右前斜+头位（右肩位）：从受检者右肩观测心脏；左前斜+头位（左肩位）：从受检者左肩观测心脏；右前斜+足位（肝位）：从受检者肝区观测心脏；左前斜+足位（脾位、蜘蛛位）：从受检者脾区观测心脏；前后位Anterior Posterior Projection (AP)LCA LAO45LCA RAO30°右前斜（RAO）30º+足位（Cau）20º（肝位）LAO 45º+ Cau 20º（脾位、蜘蛛位）：观察LM、LAD、LCX开口病变（三分叉），LCX体部、钝缘支（OM）开口和体部正位（AP）+头位（Cra）观察LAD近、中段，LAD 与对角支分叉处；观察LM开口用于支架定位左前斜（LAO） 45º+ 头位（Cra） 20º观察LAD中、远段和对角支开口和全程右前斜（RAO）30º+头位（Cra）20º（右肩位）观察LAD中、远段前位（AP）+ 足位（Cau） 20º观察LM、LAD、LCX开口、近端，LCX体部和OM开口；左侧位： LAD，LCX近、中段；左前斜（LAO） 45º右冠状动脉呈“C”型，观察RCA开口、起始部至后降支；前位（AP）+ 头位（Cra） 20º右冠状动脉呈“L”型，观察RCA远端分支及其开口情况；右前位（RAO）观察RCA中段冠状动脉造影识图小窍门一般常识o 左前斜位(LAO)：脊柱位于图像右侧，心尖指向左侧o 右前斜位(RAO)：脊柱位于图像左侧，心尖指向右侧o 肋骨与脊柱相连，向前下方走行，如果在图像中看不到脊柱，可根据肋骨的走行方向判断脊柱的位置o 主动脉沿脊柱自下而上走行，导引导管走在其中（股动脉入路），故导引导管在图像的部位总与脊柱一致右冠状动脉(RCA)o 左前斜位：形状似“C”o 右前斜位：形状似“L”左冠状动脉(LCA）o 回旋支(LCX))永远最靠近脊柱o 左前斜位(LAO)：前降支(LAD)位于图像左侧，间隔支(SP)从前降支左侧发出向左下走行，对角支(DX)从前降支右侧发出向右下走行o 右前斜位(RAO)：前降支(LAD)位于图像上部，间隔支(SP)垂直于前降支发出向下走行，o 左侧位：前降支(LAD)与回旋支(LCX)勾勒出心脏的轮廓• 右冠主干走行于右房室沟内，在心后十字之前分枝为后降支动脉和右房室动脉 • 圆锥动脉 • 窦房结动脉 • 锐缘支动脉 • 后降支动脉 • 右房室动脉• 左主干的延伸 •• 左前降支近段在右前斜位15-30度暴露最清楚 • 左前斜位时，近段缩短，而中远段暴露较好 • 间隔支动脉 •• 对角支动脉左冠状动脉（Left Coronary Artery, LCA）；左主干（Left Main, LM）；左前降支（Left Anterior Descending, LAD）对角支（Diagonal, D）间隔支（Septal, S）左回旋支（Left Circumflex, LCX）钝缘支（Obtuse Marginal, OM）右冠状动脉（Right Coronary Artery, RCA ）左室后支（ Posterior branches of left ventricular, PL ）。
