电力系统基础相关概念

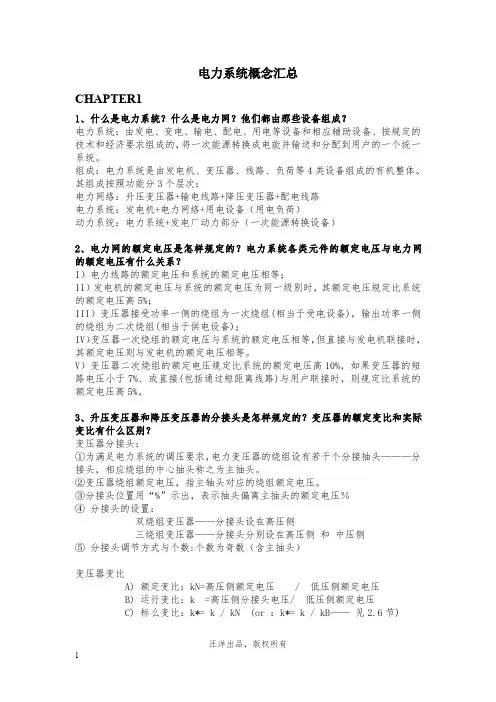

电力系统概念汇总CHAPTER11、什么是电力系统？什么是电力网？他们都由那些设备组成？电力系统：由发电、变电、输电、配电、用电等设备和相应辅助设备、按规定的技术和经济要求组成的，将一次能源转换成电能并输送和分配到用户的一个统一系统。

组成：电力系统是由发电机、变压器、线路、负荷等4类设备组成的有机整体。

其组成按照功能分3个层次：电力网络：升压变压器+输电线路+降压变压器+配电线路电力系统：发电机+电力网络+用电设备（用电负荷）动力系统：电力系统+发电厂动力部分（一次能源转换设备）2、电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？I）电力线路的额定电压和系统的额定电压相等；II）发电机的额定电压与系统的额定电压为同一级别时，其额定电压规定比系统的额定电压高5%；III）变压器接受功率一侧的绕组为一次绕组(相当于受电设备)，输出功率一侧的绕组为二次绕组(相当于供电设备)；IV）变压器一次绕组的额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。

V）变压器二次绕组的额定电压规定比系统的额定电压高10%，如果变压器的短路电压小于7%、或直接(包括通过短距离线路)与用户联接时，则规定比系统的额定电压高5%。

3、升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变比和实际变比有什么区别？变压器分接头：①为满足电力系统的调压要求，电力变压器的绕组设有若干个分接抽头———分接头，相应绕组的中心抽头称之为主抽头。

②变压器绕组额定电压，指主轴头对应的绕组额定电压。

③分接头位置用“%”示出，表示抽头偏离主抽头的额定电压％④分接头的设置：双绕组变压器——分接头设在高压侧三绕组变压器——分接头分别设在高压侧和中压侧⑤分接头调节方式与个数:个数为奇数（含主抽头）变压器变比A)额定变比：kN=高压侧额定电压/低压侧额定电压B)运行变比：k=高压侧分接头电压/低压侧额定电压C)标么变比：k*=k/kN(or：k*=k/kB——见2.6节)4、电能生产的主要特点是什么？对电力系统运行有哪些基本要求？特点：同时性，瞬时性，与日常生活联系的密切性基本要求：1、供电安全可靠；2、电能质量良好；3、系统运行经济；4、环境友好。

原理图一、电力系统基本概念1、基本概念电能是一种十分重要的二次能源，它方便、经济地从蕴藏于自然界中的一次能源（煤炭、石油、天然气、太阳能、水力、风能等）转换而来，并且可以转换为其他能量供人们使用。

电能是由发电厂生产的，大容量发电厂往往建在燃料、水力资源丰富的地方，而用户往往远离发电厂需要建设较长的输电线路进行输电，建设升压和降压变电所进行变电，通过配电线路向各类用户供电。

电力系统-由发电、输电、变电、配电和用电连接成的统一整体。

是现代社会中最重要、最庞杂的系统工程之一电力网-由输电、变电、配电所组成的部分。

它包括升、降压变压器和各种电压的输电线路。

它的任务就是把远处发电厂生产的电能输送到负荷中心，同是还联系区域电力网行程跨省、跨地区的大电力系统，如我国的东北、华北、华中、华东、西北和南方电网等，就属于这种类型。

动力网-在电力系统的基础上，把发电厂的动力部分（如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统2、电力系统组成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。

（1）发电厂：生产电能。

（2）电力网：分为输电网和配电网。

输电网：以高压甚至超高压电将发电厂、变电所或变电所之间连接起来的输电网络，所以又称为电力网中的主网架。

配电网：直接将电能送到用户的网络。

它的作用是将电能分配给各类不同的用户，变换电压、传送电能。

电力网按电压等级分类：低压网：电压等级在1kV以下；中压网：1～35kV；高压网：高于35kV、低于330kV；超高压网：低于750kV；特高压网：1000kV及以上。

（3）用电设备：消耗电能。

二、大型电力系统的优点：1、提高供电可靠性；2、减少系统的备用容量；3、降低系统的高峰负荷；4、提高供电质量；5、便于利用大型动力资源三、电力生产的特点：1、同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的发电输电、配电到用户的每一环节都非常重要；2、集中性，电力生产是高度集中、统一的，无论多少发电厂、供电公司、电网必须统一调度、统一管理标准，统一管理办法；安全生产，组织纪律，职业品德都有严格的要求；3、适用性，电力行的的服务对象是全方位的，涉及到全社会所有人群，电能质量，电价水平与广大电力用户的利益密切相关。

新型电力系统基础知识一、电力系统基本概念电力系统是由发电、输电、配电和用电等环节组成的电能生产、传输和消费系统。

它通过各种设备将各种形式的能源转化为电能，然后通过输电、配电网络将电能输送到各个用户，满足人们的生产和生活需要。

二、电力系统的组成与运行电力系统主要由以下几个部分组成：1、发电厂：将各种能源转化为电能的地方，包括火力发电厂、水力发电厂、核能发电厂等。

2、输电线路：用于将电能从发电厂输送到配电系统或用户的线路，通常由高压输电线路和低压输电线路组成。

3、配电系统：将电能从输电线路分配到各个用户的系统，包括配电站、配电线路等。

4、用电设备：消耗电能的各种设备，如电动机、照明设备等。

电力系统的运行需要保证电能的供应和需求平衡，同时要保证电力系统的稳定性和安全性。

为了实现这一目标，电力系统需要采取一系列的措施，如调度控制、继电保护等。

三、电力系统的稳定性与安全性电力系统的稳定性是指系统在正常运行时能够保持稳定的状态，不发生振荡或崩溃。

为了保持电力系统的稳定性，需要采取一系列的措施，如加强设备维护、优化调度控制等。

电力系统的安全性是指系统在受到攻击或故障时能够保持正常运行的特性。

为了提高电力系统的安全性，需要采取一系列的措施，如加强网络安全防护、实施严格的停电管理制度等。

四、新能源发电与并网技术随着可再生能源的快速发展，新能源发电已经成为电力系统的重要组成部分。

新能源发电主要包括太阳能发电、风能发电、水能发电等。

为了实现新能源的高效利用，需要发展相应的并网技术，将新能源发电与电力系统进行有效的连接和协调。

五、电力系统的智能化与自动化随着科技的发展，电力系统的智能化和自动化已经成为趋势。

智能化是指通过先进的传感器、控制器等设备实现电力系统的智能监控和管理。

自动化是指通过自动化设备实现电力系统的自动控制和操作。

智能化和自动化可以提高电力系统的效率和安全性，减少人工干预的错误率。

六、电力市场的运营与管理电力市场是电力系统的重要组成部分，它负责电能的买卖和交易。

电力系统基本概念En电力系统基本概念1）电力系统定义由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，按照一定的规律连接而组成的统一整体，称为电力系统。

2）电力系统的组成电力系统由发电厂的发电机、电力网及电能用户（用电设备）组成的。

3）电力系统电压等级系统额定电压：电力系统各级电压网络的标称电压值。

系统额定电压值是：220V、380V、3kV、6kV、10kV、35kV、63kV、110kV、220kV、330kV、500kV、750 kV。

4）电力设备电力系统的电气设备分为一次设备和二次设备，一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。

二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。

二次设备通过电压互感器和电流互感器与一次设备取得电的联系En电力系统故障及其危害凡造成电力系统运行不正常的任何连接或情况均称为电力系统的故障。

电力系统的故障有多种类型，如短路、断线或它们的组合。

短路又称横向故障，断线又称为纵向故障。

短路故障可分为三相短路、单相接地短路（简称单相短路）两相短路和两相接地短路，注意两相短路和两相接地短路是两类不同性质的短路故障，前者无短路电流流入地中，而后者有。

三相短路时三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相回路不对称，因此称为不对称短路。

断线故障可分为单相断线和两相断线。

断线又称为非全相运行，也是一种不对称故障。

大多数情况下在电力系统中一次只有一处故障，称为简单故障或单重故障，但有时可能有两处或两处以上故障同时发生，称为复杂故障或多重故障。

短路故障一旦发生，往往造成十分严重的后果，主要有：（1）电流急剧增大。

短路时的电流要比正常工作电流大得多，严重时可达正常电流的十几倍。

电力系统的基本概念电力系统是一个庞大而复杂的网络，它由电力设备，输电线路，变电站和配电网络等组成。

这个网络被设计用来满足人类对电能的不断需求，促进社会与经济的发展。

在这篇文章中，我们将讨论电力系统的基本概念。

一、电力系统的定义电力系统是指用于发电、输电、配电和使用电能的一整套设施、设备和管理机构。

它的主要功能是将电能从发电厂传输至用户，以便满足用户所需的各种电力需求。

电力系统包括三个主要部分：1. 发电部分：发电部分是电力系统中最重要的组成部分，它包括各种形式的发电厂，如火力、水力、核能等。

发电厂是将能量转化成电能的设备。

2. 输电部分：输电部分是指用来输送电能的高压输电线路和变电站等设施。

它负责将发电厂所产生的电能从中心节点输送到繁忙的城市或工业区等。

3. 配电部分：配电部分是将电能分配到各个客户终端的设施，如住宅、办公楼、商店和工厂等。

它们使用的电力会比较低压，通常都是三相四线配电网络。

二、电力系统的主要特征电力系统的主要特征包括：1. 复杂性：电力系统是一个庞大而复杂的系统。

它涵盖了许多不同的组成部分和子系统，例如发电设备、输电线路、变电站、配电网络等。

因此，电力系统需要一个高度协调和管理来保证可靠性和安全性。

2. 可靠性：电力系统必须始终对各种故障保持敏感，并能够以最短时间内响应相应的故障。

为了确保可靠性，电力系统部署了各种保护装置和后备系统，如备用变压器、电池组、发电机和其他电力设备。

3. 负载均衡：电力系统必须在各个部分之间实现均衡负载，以确保每个区域的电力需求平衡，并防止过载和电力损失。

均衡负载对最终用户的稳定供电至关重要。

4. 安全性：电力系统必须保证运行时有较高的安全水平，以确保不会对人员、设备和环境造成危害。

电力系统必须适应各种情况，如人员误操作、自然灾害、短路故障等。

三、电力系统的主要参数电力系统中最重要的参数是电压、电流和功率。

电压是电力系统中最常用的参数，它是将电能从一点传输到另一点所需的能量。

电力系统基础知识电力系统基础知识是指关于电力系统的基本概念、构成、工作原理、调度管理及优化等方面的知识。

电力系统是一个复杂的工程系统，由输电、变电、发电、调度和配电等多个环节组成，它是现代社会的重要组成部分。

电力系统基础知识是电力工程师必备的基础知识，它不仅涉及到电力系统的工程实践，也涵盖了电力系统的理论基础。

1、电力系统基本概念电力系统是指由发电、输电、变电、调度和配电等组成的一整套电力供应系统，它是保障电力供应的重要基础设施。

电力系统包括三级电力系统，即国家电网、区域电网和地方电网。

其中国家电网是最高级别、覆盖范围最广的电力系统，其主要任务是接受和分配区域电网全部电力负荷。

2、电力系统构成电力系统包含四大子系统：发电系统、输电系统、变电系统和配电系统。

其中发电系统是指能够将机械能转化为电能的设备，输电系统是指将电能从发电厂输送到用户用电地点的线路、变电器和开关设备。

变电系统则是将输送在高压线上的电能升压或降压为合适的电压等级，以满足不同用户的用电需求。

配电系统负责将电能分配到用户的终端用电设备上。

3、电力系统的工作原理电力系统的工作原理是将水能、燃料能、核能等能源转化为机械能，再将机械能传递到发电机上，发电机将机械能转化为电能，电能通过输电和变电进行分配和转换后，最终被配电系统送达用户的终端设备上。

4、电力系统的调度管理电力系统的调度管理是指对电力系统的运行情况进行监控、分析和控制，以实现对电力系统的优化调度，保障电力系统的安全运行。

电力系统调度管理的主要任务包括：电量调度、电压调节、负荷平衡、电网稳定控制等。

5、电力系统的优化电力系统的优化是指对电力系统进行规划、设计、运营和调度的优化，以最大程度地提高电力系统的效率和可靠性，降低系统成本、提高电力质量和优化供电结构。

电力系统的优化包括系统优化、运行优化、管理优化、市场优化等。

6、电力系统的未来发展未来电力系统发展重点将转向寻找可再生能源替代传统能源，如太阳能、风能等，同时也需要通过新能源技术等手段来提高电力系统的效率和可靠性。

简述电力系统的基本概念
电力系统是指由发电厂、输电系统（包括变电站、高压输电线路和变电设备）以及配电系统（包括配电变压器、低压输电线路和配电设备）组成的一个整体，用于将发电厂产生的电能输送到各个终端用户。

电力系统的基本概念包括以下几个方面：
1. 发电厂：发电厂是电力系统的起源，通过使用不同的能源（如化石燃料、水力、核能等）转化成电能。

发电厂可以分为火力发电厂、水电站、核电站等。

2. 输电系统：输电系统是连接发电厂和终端用户的一系列设施和设备。

其中包括变电站、高压输电线路和变电设备。

变电站负责将发电厂产生的电能升压至更高的电压，以减小输电损耗。

高压输电线路负责将电能远距离输送。

变电设备则用于在不同电压之间进行电能转换。

3. 配电系统：配电系统将输电系统输送的高压电能转换为适用于终端用户的低压电能。

配电系统主要由配电变压器、低压输电线路和配电设备组成。

配电变压器将高压电能降压至适用于家庭、商业和工业用电的低压。

4. 终端用户：终端用户是电力系统的最终使用者，包括家庭、商业和工业用户等。

终端用户通过接入配电系统来获得所需的电能。

电力系统的运行是通过协调发电厂的输出、输电系统的传输和配电系统的分配来实现的。

它们共同构成了一个复杂的网络，确保电能的安全、稳定和高效供应。

电力系统的发展和管理是一个重要的国家能源规划和管理领域，对经济和社会发展具有重要意义。

电力系统基础理论电力系统是现代社会不可或缺的基础设施之一，它承担着输送和分配电能的重要任务。

本文将介绍电力系统的基础理论，包括电压、电流、功率以及传输线路等相关概念。

1. 电压和电流电压是指电力系统中电荷分布不平衡所产生的电势差，也称为电压差。

单位为伏特（V）。

电压的大小可决定电力系统的运行状态和电气设备的工作性能。

在电力系统中，常见的电压等级有110kV、220kV、500kV等。

电流是电荷在导体中移动所形成的电流量。

单位为安培（A）。

根据欧姆定律，电流与电压之间存在线性关系，即I=V/R，其中I为电流，V为电压，R为电阻。

2. 功率和能量功率是指单位时间内完成的功或能的转换速度。

单位为瓦特（W）。

在电力系统中，功率通常分为有功功率和无功功率两种。

有功功率表示设备有效转换电能的能力，无功功率则表示设备在电能转换中所消耗的无效功率。

能量是指物体所拥有的完成工作的能力。

在电力系统中，能量的单位为焦耳（J）。

功率与时间的乘积即为能量。

电能是电力系统输送和分配的主要形式之一，其单位为千瓦时（kWh）。

3. 传输线路传输线路是电力系统中电能输送的通道。

根据电压的不同，传输线路可分为输电线路和配电线路。

输电线路承担着远距离输送高压电能的任务，常见的有输电塔和架空线。

配电线路则用于将输电线路输送的高压电能进行分配和供应，常见的有电缆和配电柜。

传输线路的重要指标包括线路的电阻、电感和电容。

这些参数会对电力系统的稳定性和效率产生影响。

因此，在电力系统设计和运行中需要充分考虑这些参数以及其对功率传输的影响。

4. 电力系统保护电力系统保护是指为了保障电力系统运行安全而采取的一系列措施和装置。

电力系统中常见的故障包括短路、过载和接地故障。

保护系统可以及时检测和隔离这些故障，以确保电力系统的可靠性和安全性。

电力系统保护装置的设计和选择需要充分考虑系统的工作条件、故障类型以及保护的速度和可靠性等因素。

同时，保护装置还需与电力系统的控制系统和通信系统相配合，实现对整个电力系统的全面监测和控制。
