电力系统概述和基本概念

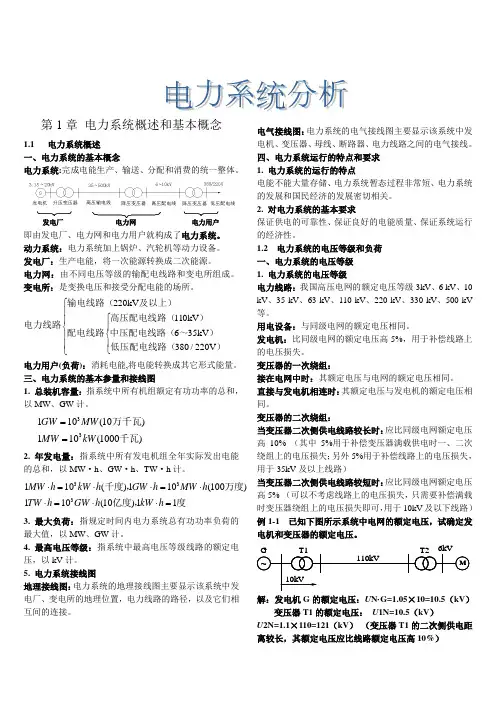

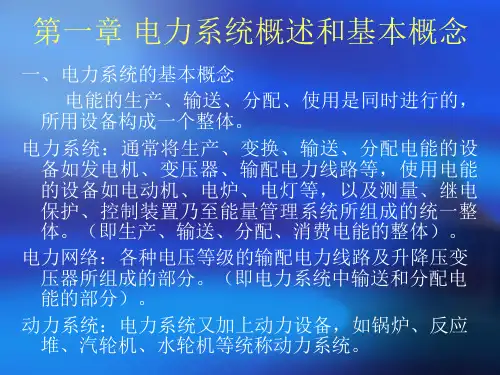

第1章 电力系统概述和基本概念1.1 电力系统概述一、电力系统的基本概念电力系统:完成电能生产、输送、分配和消费的统一整体。

发电厂电力网电力用户即由发电厂、电力网和电力用户就构成了电力系统。

动力系统：电力系统加上锅炉、汽轮机等动力设备。

发电厂：生产电能，将一次能源转换成二次能源。

电力网：由不同电压等级的输配电线路和变电所组成。

变电所：是变换电压和接受分配电能的场所。

220kV 110kV 635kV 380/220V ⎧⎪⎧⎪⎨⎪⎨⎪⎪⎪⎩⎩输电线路（及以上）高压配电线路（）电力线路配电线路中压配电线路（～）低压配电线路（） 电力用户(负荷)：消耗电能,将电能转换成其它形式能量。

三、电力系统的基本参量和接线图1. 总装机容量：指系统中所有机组额定有功功率的总和，以MW 、GW 计。

33110(10)110(1000)GW M W M W kW ==万千瓦千瓦2. 年发电量：指系统中所有发电机组全年实际发出电能的总和，以MW ·h 、GW ·h 、TW ·h 计。

333110()110(100)110(10)11M W h kW h GW h M W h TW h GW h kW h ⋅=⋅⋅=⋅⋅=⋅⋅=千度，万度亿度，度3. 最大负荷：指规定时间内电力系统总有功功率负荷的最大值，以MW 、GW 计。

4. 最高电压等级：指系统中最高电压等级线路的额定电压，以kV 计。

5. 电力系统接线图 地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。

四、电力系统运行的特点和要求 1. 电力系统的运行的特点 电能不能大量存储、电力系统暂态过程非常短、电力系统的发展和国民经济的发展密切相关。

2. 对电力系统的基本要求保证供电的可靠性、保证良好的电能质量、保证系统运行的经济性。

新型电力系统基础知识一、电力系统基本概念电力系统是由发电、输电、配电和用电等环节组成的电能生产、传输和消费系统。

它通过各种设备将各种形式的能源转化为电能，然后通过输电、配电网络将电能输送到各个用户，满足人们的生产和生活需要。

二、电力系统的组成与运行电力系统主要由以下几个部分组成：1、发电厂：将各种能源转化为电能的地方，包括火力发电厂、水力发电厂、核能发电厂等。

2、输电线路：用于将电能从发电厂输送到配电系统或用户的线路，通常由高压输电线路和低压输电线路组成。

3、配电系统：将电能从输电线路分配到各个用户的系统，包括配电站、配电线路等。

4、用电设备：消耗电能的各种设备，如电动机、照明设备等。

电力系统的运行需要保证电能的供应和需求平衡，同时要保证电力系统的稳定性和安全性。

为了实现这一目标，电力系统需要采取一系列的措施，如调度控制、继电保护等。

三、电力系统的稳定性与安全性电力系统的稳定性是指系统在正常运行时能够保持稳定的状态，不发生振荡或崩溃。

为了保持电力系统的稳定性，需要采取一系列的措施，如加强设备维护、优化调度控制等。

电力系统的安全性是指系统在受到攻击或故障时能够保持正常运行的特性。

为了提高电力系统的安全性，需要采取一系列的措施，如加强网络安全防护、实施严格的停电管理制度等。

四、新能源发电与并网技术随着可再生能源的快速发展，新能源发电已经成为电力系统的重要组成部分。

新能源发电主要包括太阳能发电、风能发电、水能发电等。

为了实现新能源的高效利用，需要发展相应的并网技术，将新能源发电与电力系统进行有效的连接和协调。

五、电力系统的智能化与自动化随着科技的发展，电力系统的智能化和自动化已经成为趋势。

智能化是指通过先进的传感器、控制器等设备实现电力系统的智能监控和管理。

自动化是指通过自动化设备实现电力系统的自动控制和操作。

智能化和自动化可以提高电力系统的效率和安全性，减少人工干预的错误率。

六、电力市场的运营与管理电力市场是电力系统的重要组成部分，它负责电能的买卖和交易。

电力系统的基本概念电力系统是一个庞大而复杂的网络，它由电力设备，输电线路，变电站和配电网络等组成。

这个网络被设计用来满足人类对电能的不断需求，促进社会与经济的发展。

在这篇文章中，我们将讨论电力系统的基本概念。

一、电力系统的定义电力系统是指用于发电、输电、配电和使用电能的一整套设施、设备和管理机构。

它的主要功能是将电能从发电厂传输至用户，以便满足用户所需的各种电力需求。

电力系统包括三个主要部分：1. 发电部分：发电部分是电力系统中最重要的组成部分，它包括各种形式的发电厂，如火力、水力、核能等。

发电厂是将能量转化成电能的设备。

2. 输电部分：输电部分是指用来输送电能的高压输电线路和变电站等设施。

它负责将发电厂所产生的电能从中心节点输送到繁忙的城市或工业区等。

3. 配电部分：配电部分是将电能分配到各个客户终端的设施，如住宅、办公楼、商店和工厂等。

它们使用的电力会比较低压，通常都是三相四线配电网络。

二、电力系统的主要特征电力系统的主要特征包括：1. 复杂性：电力系统是一个庞大而复杂的系统。

它涵盖了许多不同的组成部分和子系统，例如发电设备、输电线路、变电站、配电网络等。

因此，电力系统需要一个高度协调和管理来保证可靠性和安全性。

2. 可靠性：电力系统必须始终对各种故障保持敏感，并能够以最短时间内响应相应的故障。

为了确保可靠性，电力系统部署了各种保护装置和后备系统，如备用变压器、电池组、发电机和其他电力设备。

3. 负载均衡：电力系统必须在各个部分之间实现均衡负载，以确保每个区域的电力需求平衡，并防止过载和电力损失。

均衡负载对最终用户的稳定供电至关重要。

4. 安全性：电力系统必须保证运行时有较高的安全水平，以确保不会对人员、设备和环境造成危害。

电力系统必须适应各种情况，如人员误操作、自然灾害、短路故障等。

三、电力系统的主要参数电力系统中最重要的参数是电压、电流和功率。

电压是电力系统中最常用的参数，它是将电能从一点传输到另一点所需的能量。

电力系统基本知识一、电力系统的基本知识1.1电力系统的基本概念1.1.1电力系统及电力网1.1.1.1电力系统的定义把发电、变电、电网、配电和用电等各种电器设备相连接在一起的整体，称作电力系统。

它包含发电厂的电气部分、降压变压器、升压变压器、输配电线路及各类用电设备等。

1.1.1.2电力网的定义、作用、分类1.定义：由相同电压等级的变电所和输配电线路形成的网络结构称作电力网。

2.作用:汇聚、传输、变换、分配电能。

3.分类：为了分析排序电力网可以分成地方电网、区域电网和远距离输电网。

地方电网电压较低（110kv以下)，运送功率较小，线路较短（100km以下），排序时可以搞较多精简；区域电网电压较低（110kv-330kv），运送功率很大，线路较长（100km-300km），排序时就可以搞一定精简；远距离输电网（电压在330kv及以上），运送线路少于300km，排序时无法精简。

按电压多寡，电力网可以分成扰动电网，（1kv及以下）、中压电网（3、6、10kv）、高压电网（35、60、110、220kv）、超高压电网（330kv、差值500、差值600、差值750）、特高压电网（差值800、1000kv）。

按接线方式，电力网分成一端电源可供电网、两端电源可供电网、多端电源可供电网。

1.1.2对电力系统的基本要求电能做为一种特定的商品，它的生厂、运送、分配和采用同时展开；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。

要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。

1．最大限度的满足用户的建议；2．安全、平衡、可信的供电；3．为电力用户提供更多优质的电能；4．满足系统运行的经济性。

电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。

1.2电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。

简述电力系统的基本概念
电力系统是指由发电厂、输电系统（包括变电站、高压输电线路和变电设备）以及配电系统（包括配电变压器、低压输电线路和配电设备）组成的一个整体，用于将发电厂产生的电能输送到各个终端用户。

电力系统的基本概念包括以下几个方面：
1. 发电厂：发电厂是电力系统的起源，通过使用不同的能源（如化石燃料、水力、核能等）转化成电能。

发电厂可以分为火力发电厂、水电站、核电站等。

2. 输电系统：输电系统是连接发电厂和终端用户的一系列设施和设备。

其中包括变电站、高压输电线路和变电设备。

变电站负责将发电厂产生的电能升压至更高的电压，以减小输电损耗。

高压输电线路负责将电能远距离输送。

变电设备则用于在不同电压之间进行电能转换。

3. 配电系统：配电系统将输电系统输送的高压电能转换为适用于终端用户的低压电能。

配电系统主要由配电变压器、低压输电线路和配电设备组成。

配电变压器将高压电能降压至适用于家庭、商业和工业用电的低压。

4. 终端用户：终端用户是电力系统的最终使用者，包括家庭、商业和工业用户等。

终端用户通过接入配电系统来获得所需的电能。

电力系统的运行是通过协调发电厂的输出、输电系统的传输和配电系统的分配来实现的。

它们共同构成了一个复杂的网络，确保电能的安全、稳定和高效供应。

电力系统的发展和管理是一个重要的国家能源规划和管理领域，对经济和社会发展具有重要意义。

电力系统基本概念电力系统是指由发电厂、输电线路、变电站和配电网组成的一个能够生成、传输和分配电能的集成网络。

它是为了满足人们对电能需求的高效提供而建立的。

一、发电厂发电厂是电力系统的核心组成部分，它主要负责将各类能源转化为电能。

常见的发电厂包括燃煤电厂、燃气电厂、核电厂、风力发电厂、水力发电厂等。

这些发电厂通过内部的发电机将机械能转化为电能，然后将电能输送到输电线路。

二、输电线路输电线路是将发电厂生成的电能从发电厂传输到变电站的通道。

输电线路主要分为高压输电线路和特高压输电线路两种形式。

1. 高压输电线路高压输电线路一般采用架空线路，通过电力塔将电能传输到较远的地方。

这种线路主要用于城市和乡村之间的短距离输电。

它采用的电压较低，输电损耗相对较大。

2. 特高压输电线路特高压输电线路采用电缆形式传输电能，它的工作电压可以高达数百千伏。

相比于高压输电线路，特高压输电线路的输电损耗更小、输电距离更远。

因此，特高压输电线路往往用于城市之间或者特远距离的输电。

三、变电站变电站是用于将输电线路传输的高电压电能转变为适合分配和使用的低电压电能的设施。

变电站具有两个主要功能：电能的变压和分布。

它可以将输送的电能升压或降压，以满足不同区域和用户的需要。

四、配电网配电网是将变电站分配的电能传送到终端用户的网络。

它包括了城市和乡村内的电缆、电线、变压器和配电盘。

配电网将电能分配给不同的用户，同时确保电力的稳定供应。

电力系统的发展离不开电力设备的不断创新和技术的不断进步。

当前，随着新能源技术的发展，可再生能源的利用日益广泛，电力系统趋向于清洁、高效和可持续的发展。

此外，智能电网等新兴技术也为电力系统的转型提供了新的机遇和挑战。

总结电力系统是一个复杂而庞大的网络，它包括了发电厂、输电线路、变电站和配电网。

这些组成部分相互协作，以提供稳定、高效和可靠的电力供应。

随着新技术的应用，电力系统在未来将进一步提高能源利用效率，并向清洁和可持续的方向发展。

一、电力系统知识介绍（一）电力系统基本概念1、电力系统组成：电能是一种十分重要的二次能源，它能方便、经济地从蕴藏于自然界中的一次能源（如：煤炭、石油、天然气、水力、核燃料、风能等）转换而来，并且可以转换为其它能量供人们使用。

电能是由发电厂生产的，大容量发电厂往往建在燃料，水力资源丰富的地方，而用户往往远离发电厂需要建设较长的输电线路进行输电，建设升压和降压变电所进行变电，通过配电线路向各类用户配电，电力系统——是由发电、输电、变电、配电和用电连接成的统一整体。

是现代社会中最重要、最庞杂的工程系统之一。

电力网——其中输电、变电、配电所组成的部分。

它包括升、降压变压器和各种电压的输电线路。

它的任务就是把远处发电厂生产的电能输送到负荷中心，同时还联系区域电力网行程跨省，跨地区的大电力系统，如我国的东北、华北、华中、华东、西北和南方等电力网，就属于这种类型。

动力系统——在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。

电力系统示意图2、电力系统的组成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。

（1）发电厂：生产电能。

（2）电力网：分为输电网和配电网。

输电网：是以高压甚至超高电压将发电厂、变电所或变电所之间连接起来的输电网络，所以又称为电力网中的主网架。

配电网：直接将电能送到用户的网络。

它的作用是将电能分配给各类不同的用户，变换电压、传送电能。

配电网的电压因用户的需要而定，因此，配电网中又分为：高压配电网：110KV及以上电压、中压配电网：（35KV）10KV、6KV、3KV低压配电网：220V、380V。

（3）电力用户：高压用户额定电压在1kV以上，低压用户额定电压在1kV以下。

（4）用电设备：消耗电能。

3、电力系统的额定电压电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。

电力系统基本概念,电力系统的基本组成和运行的基本条件：
电力系统是指由发电、供电（输电、变电、配电）、用电设施以及为保障其正常运行所需的的调节控制及继电保护和安全自动装置、计量装置、调度自动化、电力通信等二次设施构成的统一整体。

电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。

它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。

电力系统基本组成包括电源、电力网络和负荷中心。

电源指水电站、火电厂、核电站等发电厂；电力网络由输电、变电线路、变电所和配电所构成；负荷中心则是进行电力分配的场所。

此外，电力系统的信息与控制系统也是其重要组成部分，包括各种检测设备、通信设备、安全保护装置、自动控制装置以及监控自动化、调度自动化系统等。

电力系统运行的基本条件包括：保证对用户的供电可靠性，即必须安全、可靠地向用户供电；电能质量要好，即必须符合国家规定的电能质量标准；电力系统运行经济性要好，即应努力降低电力系统的运行成本，提高电力系统的经济效益；对环境的不良影响要小，即电力系统在运行过程中应尽量减少对环境的污染。
