1电力系统基本概念讲解

原理图一、电力系统基本概念1、基本概念电能是一种十分重要的二次能源，它方便、经济地从蕴藏于自然界中的一次能源（煤炭、石油、天然气、太阳能、水力、风能等）转换而来，并且可以转换为其他能量供人们使用。

电能是由发电厂生产的，大容量发电厂往往建在燃料、水力资源丰富的地方，而用户往往远离发电厂需要建设较长的输电线路进行输电，建设升压和降压变电所进行变电，通过配电线路向各类用户供电。

电力系统-由发电、输电、变电、配电和用电连接成的统一整体。

是现代社会中最重要、最庞杂的系统工程之一电力网-由输电、变电、配电所组成的部分。

它包括升、降压变压器和各种电压的输电线路。

它的任务就是把远处发电厂生产的电能输送到负荷中心，同是还联系区域电力网行程跨省、跨地区的大电力系统，如我国的东北、华北、华中、华东、西北和南方电网等，就属于这种类型。

动力网-在电力系统的基础上，把发电厂的动力部分（如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统2、电力系统组成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。

（1）发电厂：生产电能。

（2）电力网：分为输电网和配电网。

输电网：以高压甚至超高压电将发电厂、变电所或变电所之间连接起来的输电网络，所以又称为电力网中的主网架。

配电网：直接将电能送到用户的网络。

它的作用是将电能分配给各类不同的用户，变换电压、传送电能。

电力网按电压等级分类：低压网：电压等级在1kV以下；中压网：1～35kV；高压网：高于35kV、低于330kV；超高压网：低于750kV；特高压网：1000kV及以上。

（3）用电设备：消耗电能。

二、大型电力系统的优点：1、提高供电可靠性；2、减少系统的备用容量；3、降低系统的高峰负荷；4、提高供电质量；5、便于利用大型动力资源三、电力生产的特点：1、同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的发电输电、配电到用户的每一环节都非常重要；2、集中性，电力生产是高度集中、统一的，无论多少发电厂、供电公司、电网必须统一调度、统一管理标准，统一管理办法；安全生产，组织纪律，职业品德都有严格的要求；3、适用性，电力行的的服务对象是全方位的，涉及到全社会所有人群，电能质量，电价水平与广大电力用户的利益密切相关。

电力系统基本概念En电力系统基本概念1）电力系统定义由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，按照一定的规律连接而组成的统一整体，称为电力系统。

2）电力系统的组成电力系统由发电厂的发电机、电力网及电能用户（用电设备）组成的。

3）电力系统电压等级系统额定电压：电力系统各级电压网络的标称电压值。

系统额定电压值是：220V、380V、3kV、6kV、10kV、35kV、63kV、110kV、220kV、330kV、500kV、750 kV。

4）电力设备电力系统的电气设备分为一次设备和二次设备，一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。

二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。

二次设备通过电压互感器和电流互感器与一次设备取得电的联系En电力系统故障及其危害凡造成电力系统运行不正常的任何连接或情况均称为电力系统的故障。

电力系统的故障有多种类型，如短路、断线或它们的组合。

短路又称横向故障，断线又称为纵向故障。

短路故障可分为三相短路、单相接地短路（简称单相短路）两相短路和两相接地短路，注意两相短路和两相接地短路是两类不同性质的短路故障，前者无短路电流流入地中，而后者有。

三相短路时三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相回路不对称，因此称为不对称短路。

断线故障可分为单相断线和两相断线。

断线又称为非全相运行，也是一种不对称故障。

大多数情况下在电力系统中一次只有一处故障，称为简单故障或单重故障，但有时可能有两处或两处以上故障同时发生，称为复杂故障或多重故障。

短路故障一旦发生，往往造成十分严重的后果，主要有：（1）电流急剧增大。

短路时的电流要比正常工作电流大得多，严重时可达正常电流的十几倍。

电力系统的基本概念电力系统是一个庞大而复杂的网络，它由电力设备，输电线路，变电站和配电网络等组成。

这个网络被设计用来满足人类对电能的不断需求，促进社会与经济的发展。

在这篇文章中，我们将讨论电力系统的基本概念。

一、电力系统的定义电力系统是指用于发电、输电、配电和使用电能的一整套设施、设备和管理机构。

它的主要功能是将电能从发电厂传输至用户，以便满足用户所需的各种电力需求。

电力系统包括三个主要部分：1. 发电部分：发电部分是电力系统中最重要的组成部分，它包括各种形式的发电厂，如火力、水力、核能等。

发电厂是将能量转化成电能的设备。

2. 输电部分：输电部分是指用来输送电能的高压输电线路和变电站等设施。

它负责将发电厂所产生的电能从中心节点输送到繁忙的城市或工业区等。

3. 配电部分：配电部分是将电能分配到各个客户终端的设施，如住宅、办公楼、商店和工厂等。

它们使用的电力会比较低压，通常都是三相四线配电网络。

二、电力系统的主要特征电力系统的主要特征包括：1. 复杂性：电力系统是一个庞大而复杂的系统。

它涵盖了许多不同的组成部分和子系统，例如发电设备、输电线路、变电站、配电网络等。

因此，电力系统需要一个高度协调和管理来保证可靠性和安全性。

2. 可靠性：电力系统必须始终对各种故障保持敏感，并能够以最短时间内响应相应的故障。

为了确保可靠性，电力系统部署了各种保护装置和后备系统，如备用变压器、电池组、发电机和其他电力设备。

3. 负载均衡：电力系统必须在各个部分之间实现均衡负载，以确保每个区域的电力需求平衡，并防止过载和电力损失。

均衡负载对最终用户的稳定供电至关重要。

4. 安全性：电力系统必须保证运行时有较高的安全水平，以确保不会对人员、设备和环境造成危害。

电力系统必须适应各种情况，如人员误操作、自然灾害、短路故障等。

三、电力系统的主要参数电力系统中最重要的参数是电压、电流和功率。

电压是电力系统中最常用的参数，它是将电能从一点传输到另一点所需的能量。

电力系统的基本概念一、电力系统与电力网发电厂将一次能源转变成电能，这些电能需要通过一定方式输送给电力用户。

在由发电厂向用户供电过程中，为了提高其可靠性和经济性，广泛通过升、降压变电站，输电线路将多个发电厂用电力网连接起来并联工作，向用户供电。

这种由发电厂、升压和降压变电站、送电线路以及用电设备有机连接起来的整体，称为电力系统。

电力系统加上发电机的原动机（如汽轮机、水轮机）、原动机的力能部分（如热力锅炉、水库、原子能电站的反应堆）、供热和用热设备，则称为动力系统。

在电力系统中，由升压和降压变电站和各种不同电压等级的送电线路连接在一起的部分称为电力网。

二、电力生产的特点电能的生产与其它工业生产有着显然不同的特点。

1．电能不能大量储藏电力系统中发电站负荷的多少，决定于用户的需要，电能的生产和消费时时刻刻都是保持平衡的。

电能的生产、分配和消费过程的同时性，使电力系统的各个环节形成了一个紧密的有机联系的整体，其中任一台发、供、用电设备发生故障，都将影响电能的生产和供应。

2．电力系统的电磁变化过程非常迅速电力系统中，电磁波的变化过程只有千分之几秒，甚至百万分之几秒；而短路过程、发电机运行稳定性的丧失则在十分之几秒或几秒内即可形成。

为了防止某些短暂的过渡过程对系统运行和电气设备造成危害，要求能进行非常迅速和灵敏的调整及切换操作，这些调整和切换，靠手动操作不能获得满意的效果，甚至是不可能的，因此必须采用各种自动装置。

3．电力工业和国民经济各部门之间有着极其密切的关系电能供应不足或中断，将直接影响国民经济各个部门的生产，也将影响人们的正常生活，因此要求电力工业必须保证安全生产和成为国民经济中的先行工业，必须有足够的负荷后备容量，以满足日益增长的负荷需要。

三、电力系统的运行要求为了保证为用户提供电能，电力系统的运行必须满足下列基本要求。

1．保证对用户供电的可靠性在任何情况下都应该尽可能的保证电力系统运行的可靠性。

系统运行可靠性的破坏，将引起系统设备损坏或供电中断，以致造成国民经济各部门生产停顿和人民生活秩序的破坏，甚至发生设备和人身事故。

电力系统基本知识一、电力系统的基本知识1.1电力系统的基本概念1.1.1电力系统及电力网1.1.1.1电力系统的定义把发电、变电、电网、配电和用电等各种电器设备相连接在一起的整体，称作电力系统。

它包含发电厂的电气部分、降压变压器、升压变压器、输配电线路及各类用电设备等。

1.1.1.2电力网的定义、作用、分类1.定义：由相同电压等级的变电所和输配电线路形成的网络结构称作电力网。

2.作用:汇聚、传输、变换、分配电能。

3.分类：为了分析排序电力网可以分成地方电网、区域电网和远距离输电网。

地方电网电压较低（110kv以下)，运送功率较小，线路较短（100km以下），排序时可以搞较多精简；区域电网电压较低（110kv-330kv），运送功率很大，线路较长（100km-300km），排序时就可以搞一定精简；远距离输电网（电压在330kv及以上），运送线路少于300km，排序时无法精简。

按电压多寡，电力网可以分成扰动电网，（1kv及以下）、中压电网（3、6、10kv）、高压电网（35、60、110、220kv）、超高压电网（330kv、差值500、差值600、差值750）、特高压电网（差值800、1000kv）。

按接线方式，电力网分成一端电源可供电网、两端电源可供电网、多端电源可供电网。

1.1.2对电力系统的基本要求电能做为一种特定的商品，它的生厂、运送、分配和采用同时展开；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。

要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。

1．最大限度的满足用户的建议；2．安全、平衡、可信的供电；3．为电力用户提供更多优质的电能；4．满足系统运行的经济性。

电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。

1.2电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。

简述电力系统的基本概念
电力系统是指由发电厂、输电系统（包括变电站、高压输电线路和变电设备）以及配电系统（包括配电变压器、低压输电线路和配电设备）组成的一个整体，用于将发电厂产生的电能输送到各个终端用户。

电力系统的基本概念包括以下几个方面：
1. 发电厂：发电厂是电力系统的起源，通过使用不同的能源（如化石燃料、水力、核能等）转化成电能。

发电厂可以分为火力发电厂、水电站、核电站等。

2. 输电系统：输电系统是连接发电厂和终端用户的一系列设施和设备。

其中包括变电站、高压输电线路和变电设备。

变电站负责将发电厂产生的电能升压至更高的电压，以减小输电损耗。

高压输电线路负责将电能远距离输送。

变电设备则用于在不同电压之间进行电能转换。

3. 配电系统：配电系统将输电系统输送的高压电能转换为适用于终端用户的低压电能。

配电系统主要由配电变压器、低压输电线路和配电设备组成。

配电变压器将高压电能降压至适用于家庭、商业和工业用电的低压。

4. 终端用户：终端用户是电力系统的最终使用者，包括家庭、商业和工业用户等。

终端用户通过接入配电系统来获得所需的电能。

电力系统的运行是通过协调发电厂的输出、输电系统的传输和配电系统的分配来实现的。

它们共同构成了一个复杂的网络，确保电能的安全、稳定和高效供应。

电力系统的发展和管理是一个重要的国家能源规划和管理领域，对经济和社会发展具有重要意义。

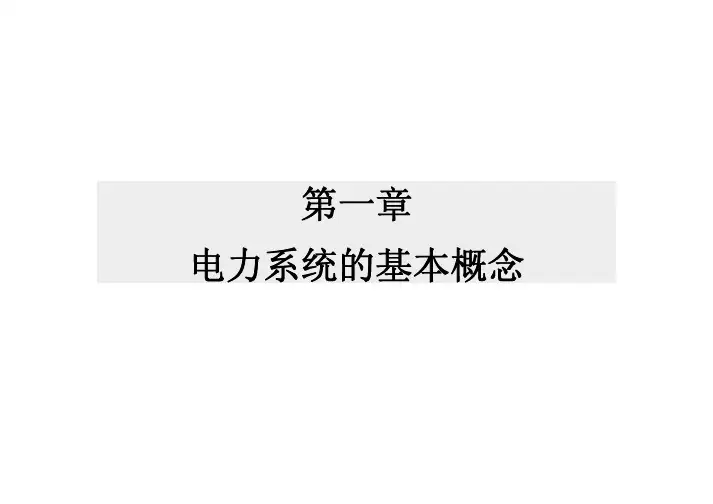

第一章电力系统的基本概念1-1 电力系统的组成1.1 电力系统的组成电力系统：生产、输送、分配、消费电能的各种电气设备连接而成的整体。

电力网络：电力系统中输送和分配电能的部分。

含变压器和输电线。

电力系统和电力网示意图1-2 电力系统的额定电压和额定频率1.2.1 电力系统的额定电压和额定频率的定义电气设备都是按照指定的电压和频率来进行设计制造的，这个指定的电压和频率，称为电气设备的额定电压和额定频率。

•当电气设备在额定电压和频率下运行时，具有最好的技术性能和经济效果。

1.2.2电力系统的额定电压由上表可以看出：•同一电压等级下，各种设备的额定电压不完全相等；•各电气设备的额定电压之间有一个相互配合的问题。

1.2.2 电力系统的额定电压•电力线路的额定电压：等于系统的额定电压；•发电机的额定电压：比系统的额定电压高5%；•变压器的额定电压：–一次绕组：•直接与发电机相连：等于发电机的额定电压；•不直接与发电机相连：等于系统的额定电压；–二次绕组：比系统的额定电压高10%或5%。

1.2.3 电力系统的额定频率我国规定，电力系统的额定频率：50Hz；简称——工频。

1-3 对电力系统运行的基本要求1.3.1 电力系统运行的特点•不能大量储存；•暂态过程非常短促；•与国计民生密切相关。

1.3.2 电力系统运行的基本要求•供电安全可靠；•优质；•经济；•环保。

1-4 电力系统的接线方式1.4.1 电力系统接线方式的分类•无备用；•有备用。

1.4.2 电力系统主要的无备用接线类型•单回路放射式网络1.4.2 电力系统主要的无备用接线类型•干线式网络1.4.2 电力系统主要的无备用接线类型•树状网络1.4.2 电力系统无备用接线的特点•接线简单；•设备费用少；•运行方便；1.4.2 电力系统无备用接线的缺点•供电可靠性低；•长线路时，线路末端电压偏低。

1.4. 3 电力系统的有备用接线•双回路网络–优点：•简单，运行方便；•供电可靠性高；•电压质量较高。

电力系统分析（一）：电力系统的基本概念No.1电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力系统基本概念电力系统是指由发电厂、输电线路、变电站和配电网组成的一个能够生成、传输和分配电能的集成网络。

它是为了满足人们对电能需求的高效提供而建立的。

一、发电厂发电厂是电力系统的核心组成部分，它主要负责将各类能源转化为电能。

常见的发电厂包括燃煤电厂、燃气电厂、核电厂、风力发电厂、水力发电厂等。

这些发电厂通过内部的发电机将机械能转化为电能，然后将电能输送到输电线路。

二、输电线路输电线路是将发电厂生成的电能从发电厂传输到变电站的通道。

输电线路主要分为高压输电线路和特高压输电线路两种形式。

1. 高压输电线路高压输电线路一般采用架空线路，通过电力塔将电能传输到较远的地方。

这种线路主要用于城市和乡村之间的短距离输电。

它采用的电压较低，输电损耗相对较大。

2. 特高压输电线路特高压输电线路采用电缆形式传输电能，它的工作电压可以高达数百千伏。

相比于高压输电线路，特高压输电线路的输电损耗更小、输电距离更远。

因此，特高压输电线路往往用于城市之间或者特远距离的输电。

三、变电站变电站是用于将输电线路传输的高电压电能转变为适合分配和使用的低电压电能的设施。

变电站具有两个主要功能：电能的变压和分布。

它可以将输送的电能升压或降压，以满足不同区域和用户的需要。

四、配电网配电网是将变电站分配的电能传送到终端用户的网络。

它包括了城市和乡村内的电缆、电线、变压器和配电盘。

配电网将电能分配给不同的用户，同时确保电力的稳定供应。

电力系统的发展离不开电力设备的不断创新和技术的不断进步。

当前，随着新能源技术的发展，可再生能源的利用日益广泛，电力系统趋向于清洁、高效和可持续的发展。

此外，智能电网等新兴技术也为电力系统的转型提供了新的机遇和挑战。

总结电力系统是一个复杂而庞大的网络，它包括了发电厂、输电线路、变电站和配电网。

这些组成部分相互协作，以提供稳定、高效和可靠的电力供应。

随着新技术的应用，电力系统在未来将进一步提高能源利用效率，并向清洁和可持续的方向发展。

电力系统知识点大全总结一、电力系统的基本概念电力系统是由发电厂、输电网和配电网组成的系统，用于将发电厂产生的电能送到用户处。

发电厂将各种能源转换为电能，输电网将电能从发电厂输送至用户，配电网将电能送到用户的终端设备。

二、电力系统的组成1. 发电厂发电厂是电力系统的起源，根据能源的不同可以分为煤电厂、水电厂、核电厂、风电厂、太阳能发电厂等。

发电厂通过涡轮发电机将机械能转换为电能，并通过变压器提高电压，以适应输电网的输电需要。

2. 输电网输电网是将发电厂产生的电能输送到用户处的主要通道，主要由输电塔、输电线路、变电站等组成。

输电网的主要工作是将电能从发电厂输送至不同地区的用户，并确保电能的稳定供应。

3. 配电网配电网是将输送至用户处的电能分配给各个用户的系统，主要由配电变压器、配电线路、开关设备等组成。

配电网的主要工作是将输送至用户处的电能分配给各个用户，确保每个用户都能得到稳定的电能供应。

4. 用户设备用户设备指的是利用电能进行工业生产、生活用电的各种设备，包括家用电器、电动机、照明设备等。

三、电力系统的运行特点1. 三相交流电电力系统主要采用三相交流电进行输送，主要特点是输电效率高、传输距离远、可靠性好。

2. 负载不均衡电力系统中的负载分布不均衡，不同区域、不同用户的负荷不同，需要通过配电网进行合理分配。

3. 需求不断增长随着工业化和城市化的发展，电力需求不断增长，电力系统需要不断扩容、升级。

4. 运行稳定性电力系统的运行稳定性对供电质量和供电可靠性有重要影响，需要进行合理的运行和调度。

5. 电力损耗输电线路、变压器等设备会产生一定的电力损耗，需要通过合理设计和运行来减少损耗。

四、电力系统的运行参数1. 电压电压是电力系统中的重要参数，一般分为额定电压、工作电压和电压偏差。

电力系统中的设备和用户设备都需要在合适的电压下运行，以确保设备的安全和稳定性。

2. 电流电流是电力系统中的另一个重要参数，用于描述电能在输电过程中的传输情况。
