电力系统的基本概念

原理图一、电力系统基本概念1、基本概念电能是一种十分重要的二次能源，它方便、经济地从蕴藏于自然界中的一次能源（煤炭、石油、天然气、太阳能、水力、风能等）转换而来，并且可以转换为其他能量供人们使用。

电能是由发电厂生产的，大容量发电厂往往建在燃料、水力资源丰富的地方，而用户往往远离发电厂需要建设较长的输电线路进行输电，建设升压和降压变电所进行变电，通过配电线路向各类用户供电。

电力系统-由发电、输电、变电、配电和用电连接成的统一整体。

是现代社会中最重要、最庞杂的系统工程之一电力网-由输电、变电、配电所组成的部分。

它包括升、降压变压器和各种电压的输电线路。

它的任务就是把远处发电厂生产的电能输送到负荷中心，同是还联系区域电力网行程跨省、跨地区的大电力系统，如我国的东北、华北、华中、华东、西北和南方电网等，就属于这种类型。

动力网-在电力系统的基础上，把发电厂的动力部分（如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统2、电力系统组成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。

（1）发电厂：生产电能。

（2）电力网：分为输电网和配电网。

输电网：以高压甚至超高压电将发电厂、变电所或变电所之间连接起来的输电网络，所以又称为电力网中的主网架。

配电网：直接将电能送到用户的网络。

它的作用是将电能分配给各类不同的用户，变换电压、传送电能。

电力网按电压等级分类：低压网：电压等级在1kV以下；中压网：1～35kV；高压网：高于35kV、低于330kV；超高压网：低于750kV；特高压网：1000kV及以上。

（3）用电设备：消耗电能。

二、大型电力系统的优点：1、提高供电可靠性；2、减少系统的备用容量；3、降低系统的高峰负荷；4、提高供电质量；5、便于利用大型动力资源三、电力生产的特点：1、同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的发电输电、配电到用户的每一环节都非常重要；2、集中性，电力生产是高度集中、统一的，无论多少发电厂、供电公司、电网必须统一调度、统一管理标准，统一管理办法；安全生产，组织纪律，职业品德都有严格的要求；3、适用性，电力行的的服务对象是全方位的，涉及到全社会所有人群，电能质量，电价水平与广大电力用户的利益密切相关。

新型电力系统基础知识一、电力系统基本概念电力系统是由发电、输电、配电和用电等环节组成的电能生产、传输和消费系统。

它通过各种设备将各种形式的能源转化为电能，然后通过输电、配电网络将电能输送到各个用户，满足人们的生产和生活需要。

二、电力系统的组成与运行电力系统主要由以下几个部分组成：1、发电厂：将各种能源转化为电能的地方，包括火力发电厂、水力发电厂、核能发电厂等。

2、输电线路：用于将电能从发电厂输送到配电系统或用户的线路，通常由高压输电线路和低压输电线路组成。

3、配电系统：将电能从输电线路分配到各个用户的系统，包括配电站、配电线路等。

4、用电设备：消耗电能的各种设备，如电动机、照明设备等。

电力系统的运行需要保证电能的供应和需求平衡，同时要保证电力系统的稳定性和安全性。

为了实现这一目标，电力系统需要采取一系列的措施，如调度控制、继电保护等。

三、电力系统的稳定性与安全性电力系统的稳定性是指系统在正常运行时能够保持稳定的状态，不发生振荡或崩溃。

为了保持电力系统的稳定性，需要采取一系列的措施，如加强设备维护、优化调度控制等。

电力系统的安全性是指系统在受到攻击或故障时能够保持正常运行的特性。

为了提高电力系统的安全性，需要采取一系列的措施，如加强网络安全防护、实施严格的停电管理制度等。

四、新能源发电与并网技术随着可再生能源的快速发展，新能源发电已经成为电力系统的重要组成部分。

新能源发电主要包括太阳能发电、风能发电、水能发电等。

为了实现新能源的高效利用，需要发展相应的并网技术，将新能源发电与电力系统进行有效的连接和协调。

五、电力系统的智能化与自动化随着科技的发展，电力系统的智能化和自动化已经成为趋势。

智能化是指通过先进的传感器、控制器等设备实现电力系统的智能监控和管理。

自动化是指通过自动化设备实现电力系统的自动控制和操作。

智能化和自动化可以提高电力系统的效率和安全性，减少人工干预的错误率。

六、电力市场的运营与管理电力市场是电力系统的重要组成部分，它负责电能的买卖和交易。

电力系统的基本概念电力系统是一个庞大而复杂的网络，它由电力设备，输电线路，变电站和配电网络等组成。

这个网络被设计用来满足人类对电能的不断需求，促进社会与经济的发展。

在这篇文章中，我们将讨论电力系统的基本概念。

一、电力系统的定义电力系统是指用于发电、输电、配电和使用电能的一整套设施、设备和管理机构。

它的主要功能是将电能从发电厂传输至用户，以便满足用户所需的各种电力需求。

电力系统包括三个主要部分：1. 发电部分：发电部分是电力系统中最重要的组成部分，它包括各种形式的发电厂，如火力、水力、核能等。

发电厂是将能量转化成电能的设备。

2. 输电部分：输电部分是指用来输送电能的高压输电线路和变电站等设施。

它负责将发电厂所产生的电能从中心节点输送到繁忙的城市或工业区等。

3. 配电部分：配电部分是将电能分配到各个客户终端的设施，如住宅、办公楼、商店和工厂等。

它们使用的电力会比较低压，通常都是三相四线配电网络。

二、电力系统的主要特征电力系统的主要特征包括：1. 复杂性：电力系统是一个庞大而复杂的系统。

它涵盖了许多不同的组成部分和子系统，例如发电设备、输电线路、变电站、配电网络等。

因此，电力系统需要一个高度协调和管理来保证可靠性和安全性。

2. 可靠性：电力系统必须始终对各种故障保持敏感，并能够以最短时间内响应相应的故障。

为了确保可靠性，电力系统部署了各种保护装置和后备系统，如备用变压器、电池组、发电机和其他电力设备。

3. 负载均衡：电力系统必须在各个部分之间实现均衡负载，以确保每个区域的电力需求平衡，并防止过载和电力损失。

均衡负载对最终用户的稳定供电至关重要。

4. 安全性：电力系统必须保证运行时有较高的安全水平，以确保不会对人员、设备和环境造成危害。

电力系统必须适应各种情况，如人员误操作、自然灾害、短路故障等。

三、电力系统的主要参数电力系统中最重要的参数是电压、电流和功率。

电压是电力系统中最常用的参数，它是将电能从一点传输到另一点所需的能量。

电力系统基本知识一、电力系统的基本知识1.1电力系统的基本概念1.1.1电力系统及电力网1.1.1.1电力系统的定义把发电、变电、电网、配电和用电等各种电器设备相连接在一起的整体，称作电力系统。

它包含发电厂的电气部分、降压变压器、升压变压器、输配电线路及各类用电设备等。

1.1.1.2电力网的定义、作用、分类1.定义：由相同电压等级的变电所和输配电线路形成的网络结构称作电力网。

2.作用:汇聚、传输、变换、分配电能。

3.分类：为了分析排序电力网可以分成地方电网、区域电网和远距离输电网。

地方电网电压较低（110kv以下)，运送功率较小，线路较短（100km以下），排序时可以搞较多精简；区域电网电压较低（110kv-330kv），运送功率很大，线路较长（100km-300km），排序时就可以搞一定精简；远距离输电网（电压在330kv及以上），运送线路少于300km，排序时无法精简。

按电压多寡，电力网可以分成扰动电网，（1kv及以下）、中压电网（3、6、10kv）、高压电网（35、60、110、220kv）、超高压电网（330kv、差值500、差值600、差值750）、特高压电网（差值800、1000kv）。

按接线方式，电力网分成一端电源可供电网、两端电源可供电网、多端电源可供电网。

1.1.2对电力系统的基本要求电能做为一种特定的商品，它的生厂、运送、分配和采用同时展开；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。

要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。

1．最大限度的满足用户的建议；2．安全、平衡、可信的供电；3．为电力用户提供更多优质的电能；4．满足系统运行的经济性。

电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。

1.2电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。

简述电力系统的基本概念
电力系统是指由发电厂、输电系统（包括变电站、高压输电线路和变电设备）以及配电系统（包括配电变压器、低压输电线路和配电设备）组成的一个整体，用于将发电厂产生的电能输送到各个终端用户。

电力系统的基本概念包括以下几个方面：
1. 发电厂：发电厂是电力系统的起源，通过使用不同的能源（如化石燃料、水力、核能等）转化成电能。

发电厂可以分为火力发电厂、水电站、核电站等。

2. 输电系统：输电系统是连接发电厂和终端用户的一系列设施和设备。

其中包括变电站、高压输电线路和变电设备。

变电站负责将发电厂产生的电能升压至更高的电压，以减小输电损耗。

高压输电线路负责将电能远距离输送。

变电设备则用于在不同电压之间进行电能转换。

3. 配电系统：配电系统将输电系统输送的高压电能转换为适用于终端用户的低压电能。

配电系统主要由配电变压器、低压输电线路和配电设备组成。

配电变压器将高压电能降压至适用于家庭、商业和工业用电的低压。

4. 终端用户：终端用户是电力系统的最终使用者，包括家庭、商业和工业用户等。

终端用户通过接入配电系统来获得所需的电能。

电力系统的运行是通过协调发电厂的输出、输电系统的传输和配电系统的分配来实现的。

它们共同构成了一个复杂的网络，确保电能的安全、稳定和高效供应。

电力系统的发展和管理是一个重要的国家能源规划和管理领域，对经济和社会发展具有重要意义。

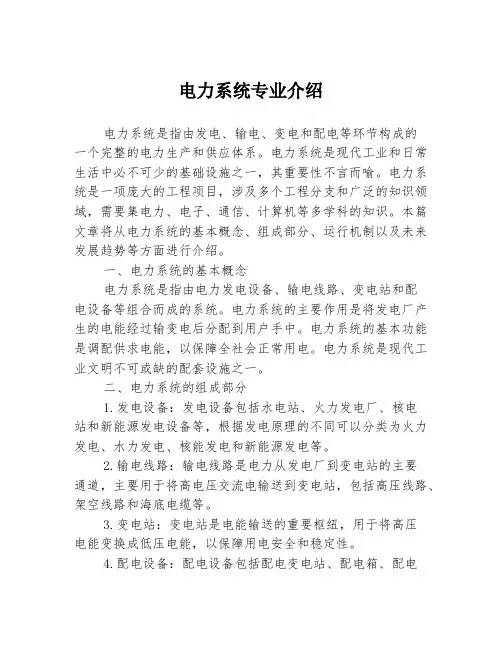

电力系统专业介绍电力系统是指由发电、输电、变电和配电等环节构成的一个完整的电力生产和供应体系。

电力系统是现代工业和日常生活中必不可少的基础设施之一，其重要性不言而喻。

电力系统是一项庞大的工程项目，涉及多个工程分支和广泛的知识领域，需要集电力、电子、通信、计算机等多学科的知识。

本篇文章将从电力系统的基本概念、组成部分、运行机制以及未来发展趋势等方面进行介绍。

一、电力系统的基本概念电力系统是指由电力发电设备、输电线路、变电站和配电设备等组合而成的系统。

电力系统的主要作用是将发电厂产生的电能经过输变电后分配到用户手中。

电力系统的基本功能是调配供求电能，以保障全社会正常用电。

电力系统是现代工业文明不可或缺的配套设施之一。

二、电力系统的组成部分1.发电设备：发电设备包括水电站、火力发电厂、核电站和新能源发电设备等，根据发电原理的不同可以分类为火力发电、水力发电、核能发电和新能源发电等。

2.输电线路：输电线路是电力从发电厂到变电站的主要通道，主要用于将高电压交流电输送到变电站，包括高压线路、架空线路和海底电缆等。

3.变电站：变电站是电能输送的重要枢纽，用于将高压电能变换成低压电能，以保障用电安全和稳定性。

4.配电设备：配电设备包括配电变电站、配电箱、配电柜等，主要用于将变压器输出的低压电能分配到各个用户。

三、电力系统的运行机制电力系统的运行机制主要依赖于供需平衡和电力市场化交易。

供需平衡是指电力系统必须保证供电能力和使用需求相匹配，以确保电力供应足够和可靠。

市场化交易是指电力市场的供求关系和价格机制通过交易市场进行协商和调节。

电力市场化交易主要针对大型用户和商户，通过电力中心进行交易清算。

电力生产者通过与购电商洽谈电价和交易方式，实现电量交换和电价结算。

四、电力系统未来发展趋势1.智能电力系统：未来电力系统将逐渐智能化和自动化，通过先进的信息通信技术和控制技术实现全面自动化和智能化，提高能源利用效率和供应可靠性。

电力系统的基本概念：电力系统是由发电机、变压器、电力线路及用电设备组成的发电、输电、配电和用电的整体。

电力网是由变电所、电力线路等变换、输送和分配电能的设备连接在一起所组成的网络。

它将发电厂与用户连接在一起。

是电能产生与消费的纽带。

目前我国有5个跨省的电力系统，即华北、华东、华中、东北、西北电力系统，其中华东电力系统总装机容量和年发电量都占据首位电力系统的特点及运行应满足的基本要求：电能作为一种商品，它的生产、输送、分配和使用与其他工业产品相比有明显不同的特点，主要表现在以下几个方面：电能的生产、传输及消费几乎同时进行，因为发电设备任何时刻生产的电能必须与消耗的电能相平衡。

电能与国民经济各部门之间的关系密切。

电能的中断或减少直接影响国民经济生产各部门及人们的生活。

电力系统的暂态过程非常短暂。

电能以电磁波的形式传输，传输速度为30万KM/S，电力系统的发电机、变压器、电力线路以及用电设备的投入和退出，都在一瞬间完成。

故障的产生及发展非常短促，电力系统的暂态过程非常迅速。

对电能质量的要求颇为严格。

电能的质量的好坏由电压的大小、频率和波形质量能否满足要求来衡量。

任一个参数不满足要求都将造成不良的影响，甚至造成产品不合格，损坏设备或大面积停电等。

为适应上述特点，对电力系统的运行提出如下基本要求：一、保证供电的可靠性。

间断供电，将会使生产停顿，生活混乱甚至危及人身和设备的安全，给国民经济造成极大损失，这种损失远远超出对电力系统本身的损失。

造成对用户中断供电的原因主要有：电力系统的设备发生故障；1、电力系统的误操作；2、电力系统继电保护的误动作；3、运行管理水平低，维修质量不合格等。

提高电力系统运行的可靠性，应改善设备质量，提高运行管理水平和技术水平及运行检修人员的责任心。

另一方面要完善电力系统的结构，提高抗干扰能力，充分发挥计算机进行监视和控制的优势，不断提高电力系统的自动化水平。

二、保证良好的电能质量。

简述电力系统的基本概念电力系统是一个复杂且关键的基础设施，为我们日常生活和各个行业的运作提供必要的电力供应。

它由各种设备、网络和控制系统组成，以将发电厂的电力输送到终端用户。

本文将简述电力系统的基本概念，从发电、输电到配电环节进行阐述，以帮助读者更好地理解电力系统的运行原理和关键要素。

1. 发电发电是电力系统的起始环节。

发电厂通过转换能源（如化石燃料、核能或可再生能源）产生电力。

在发电过程中，燃料被燃烧或其他形式的能源转换为机械能，再由发电机将机械能转化为电能。

这些发电厂能够提供不同类型的电力，包括交流电和直流电。

2. 输电输电是将发电厂产生的电力从发电厂输送到终端用户的过程。

在输电过程中，需要建设一系列的输电线路和变电站。

输电线路分为高压和超高压两种，使用高压电力可以减少输电线路的损耗。

变电站则用于将电力从一种电压等级转变为另一种电压等级，以满足不同用户的需求。

3. 配电配电是将输送到区域的电力分配给终端用户的过程。

配电网包括了各种设备和设施，如配电变压器、开关设备和配电盘等。

配电网的主要任务是确保可靠、安全地将电力传输到用户终端，同时保护电力设备和用户设备免受故障或过载的影响。

电力系统的运行离不开以下几个核心要素：a. 供需平衡：电力系统需要精确调控供求平衡，以确保供电的稳定和可靠。

供需平衡的关键在于发电和负荷之间的匹配，需要通过电力市场和能源储备来实现。

b. 负荷管理：负荷管理是电力系统中的重要环节，它决定了对负荷的合理分配和调度。

负荷管理旨在确保供电平衡、优化设备利用率和提供备用电力。

c. 高可靠性和保护：电力系统需要具备高可靠性，以应对各种故障和异常情况。

保护系统的存在能够及时检测和隔离故障，以防止故障扩散，维持电力系统的正常运行。

个人观点和理解：电力系统作为现代社会不可或缺的基础设施，承载着巨大的责任和挑战。

我认为，随着科技的进步和能源需求的增长，电力系统必将面临更大的压力和需求。

我们需要继续加强对电力系统的研究和创新，以提高其效率和可靠性。

电力系统的基本概念电力系统是指由发电厂、输电网、配电网以及用户用电设备等组成的较为复杂的工程系统。

它是为了满足人们对电能需求而建立起来的，用于实现电能的输送和分配。

电力系统的基本概念包括发电、输电和配电等方面。

发电是电力系统的重要组成部分，它是指将各种能源(如化石能源、水能、核能等)转化为电能的过程。

发电厂通过燃烧或其他方式产生蒸汽，驱动涡轮机运转，进而带动发电机发电。

发电厂在电力系统中起到了电能的起源作用。

输电是指将发电厂产生的电能通过输电线路输送到远离发电厂的用电地点。

输电系统包括高压交流(AC)线路和直流(DC)线路，前者是目前主要采用的输电方式。

输电线路主要由输电塔、导线和输电变压器等组成，通过输电线路，电能可以远距离地传输。

配电是将输电系统输送来的高压电能通过变电站进行转换和分配，使之适应用户的用电需求。

配电系统包括变电站、配电变压器、配电线路和用户用电设备等。

通过变电站进行电能的降压和分配，使电能能够进一步送达到各个居民区、工业区等用电地点。

除了发电、输电和配电，电力系统还包括保护与控制系统、调度与通信系统以及监视与调节系统等子系统。

保护与控制系统用于对电力系统的安全和可靠运行进行监测和控制，通过对电力设备的保护和断电装置的安装，确保电力系统的正常运行。

调度与通信系统用于协调和管理电力系统的运行，通过通信设备和调度中心的运行，实现对电力系统的监视和调度。

监视与调节系统用于实时监测电力系统的运行情况，并通过调整发电与负荷之间的平衡，保证电力系统的供需平衡。

电力系统是一个涉及到发电、输电、配电和监控等多个方面的复杂工程系统。

它是现代社会不可或缺的基础设施，通过供应稳定可靠的电力，满足人们对能源的需求，推动社会经济的发展。

在电力系统的建设和运营中，需要充分考虑电力的供需关系、电力设备的保护与控制以及电力系统的安全与可靠等因素，以确保电力系统的稳定运行。

电力系统的基本概念与故障分析计算电力系统是指由电力设备、电力线路、变电站等构成的一个完整的能够供电的系统。

在电力系统的正常运行中，可能会遇到一些故障，例如线路短路、设备损坏等。

故障对电力系统造成不利影响，甚至会对周围的环境和设备造成危害。

本篇文档将从基本概念和故障分析计算两个方面对电力系统进行详细介绍。

一、基本概念1. 电压、电流和电功率电压是指电场的强度，即电势差。

电流是指在电路中由于电势差而产生的电子流动。

电功率是指电能转化为其他形式能量时的速率。

2. 相、线和相序电力系统中涉及到的电压和电流可以表示为相或者线。

相是指交流电中相位相同的电压或电流，而线是指相位差120度的电压或电流。

相序是指电压或电流在有序周期性变化中的顺序。

3. 三相电源和三相负载电力系统中常用的是三相电源和三相负载。

三相电源是指三个相位交替生成的电源。

三相负载是指三个相位各自接受电源供电，并提供相应的电动力。

4. 电路拓扑电力系统中的电路可通过图形表示，这就是电路拓扑。

通过拓扑图能够清晰地理解电力系统的电路结构，更好地进行故障分析和计算。

二、故障分析计算1. 线路短路线路短路是电力系统中最常见的故障之一。

短路通常是由于电线分离或电器故障造成的，在故障发生时，电流会变得很大，这可能会导致设备损坏或起火。

短路的计算方法通常涉及到电流计算和电路阻抗的计算。

2. 过电压过电压是指电压突然升高或降低，可能是因为设备损坏或电源开关过程中反冲电压引起的。

过电压可能会导致设备损坏或短路。

3. 电力系统稳定性电力系统稳定性是指电网正常运行的能力。

当电力系统发生故障时，系统可能会失去稳定性，导致断电或更严重的事故。

电力系统的稳定性计算需要考虑各种电路和负载情况，并根据计算结果调整电压和频率。

总之，电力系统是一个重要的能源供给系统，在正常运行中需要注意安全和可靠性。

在故障分析和计算中，需要遵循严格的规范和标准，确保对电力系统的分析结果准确有效。

电力系统基本概念电力系统是指由发电厂、输电线路、变电站和配电网组成的一个能够生成、传输和分配电能的集成网络。

它是为了满足人们对电能需求的高效提供而建立的。

一、发电厂发电厂是电力系统的核心组成部分，它主要负责将各类能源转化为电能。

常见的发电厂包括燃煤电厂、燃气电厂、核电厂、风力发电厂、水力发电厂等。

这些发电厂通过内部的发电机将机械能转化为电能，然后将电能输送到输电线路。

二、输电线路输电线路是将发电厂生成的电能从发电厂传输到变电站的通道。

输电线路主要分为高压输电线路和特高压输电线路两种形式。

1. 高压输电线路高压输电线路一般采用架空线路，通过电力塔将电能传输到较远的地方。

这种线路主要用于城市和乡村之间的短距离输电。

它采用的电压较低，输电损耗相对较大。

2. 特高压输电线路特高压输电线路采用电缆形式传输电能，它的工作电压可以高达数百千伏。

相比于高压输电线路，特高压输电线路的输电损耗更小、输电距离更远。

因此，特高压输电线路往往用于城市之间或者特远距离的输电。

三、变电站变电站是用于将输电线路传输的高电压电能转变为适合分配和使用的低电压电能的设施。

变电站具有两个主要功能：电能的变压和分布。

它可以将输送的电能升压或降压，以满足不同区域和用户的需要。

四、配电网配电网是将变电站分配的电能传送到终端用户的网络。

它包括了城市和乡村内的电缆、电线、变压器和配电盘。

配电网将电能分配给不同的用户，同时确保电力的稳定供应。

电力系统的发展离不开电力设备的不断创新和技术的不断进步。

当前，随着新能源技术的发展，可再生能源的利用日益广泛，电力系统趋向于清洁、高效和可持续的发展。

此外，智能电网等新兴技术也为电力系统的转型提供了新的机遇和挑战。

总结电力系统是一个复杂而庞大的网络，它包括了发电厂、输电线路、变电站和配电网。

这些组成部分相互协作，以提供稳定、高效和可靠的电力供应。

随着新技术的应用，电力系统在未来将进一步提高能源利用效率，并向清洁和可持续的方向发展。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力系统基本概念,电力系统的基本组成和运行的基本条件：
电力系统是指由发电、供电（输电、变电、配电）、用电设施以及为保障其正常运行所需的的调节控制及继电保护和安全自动装置、计量装置、调度自动化、电力通信等二次设施构成的统一整体。

电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。

它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。

电力系统基本组成包括电源、电力网络和负荷中心。

电源指水电站、火电厂、核电站等发电厂；电力网络由输电、变电线路、变电所和配电所构成；负荷中心则是进行电力分配的场所。

此外，电力系统的信息与控制系统也是其重要组成部分，包括各种检测设备、通信设备、安全保护装置、自动控制装置以及监控自动化、调度自动化系统等。

电力系统运行的基本条件包括：保证对用户的供电可靠性，即必须安全、可靠地向用户供电；电能质量要好，即必须符合国家规定的电能质量标准；电力系统运行经济性要好，即应努力降低电力系统的运行成本，提高电力系统的经济效益；对环境的不良影响要小，即电力系统在运行过程中应尽量减少对环境的污染。
