欧姆龙动脉硬化检测仪

动脉硬化检测仪检查操作规范Newly compiled on November 23, 2020（一）操作方法：让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意：将箍带裹在裸露的或只穿了薄衣服的上臂上。

裹在厚衣服上，或将衣袖向上卷，都会引起大的测量误差。

1）上臂箍带的施用正确的箍带位置1．将动脉位置标志对准动脉。

2．为了确定箍带上下的位置，将肘关节标志对准肘关节线3．裹好箍带：定位线要超过箭头所指的范围线。

4．箍带松紧要合适，箍带和上臂之间应能伸入两根手指。

2）脚踝箍带的施用注意：脚踝箍带上有一只传感器箍带，用于检测脉搏，裹箍带时，要使传感器箍带接触到脚踝处的胫后动脉。

注意：脚踝箍带可以测量的踝围为23-33 cm。

如通过箍带窗口可以看见定位线，则可以进行测量。

正确的箍带位置1．脱去袜子。

有左踝箍带和右踝箍带，要正确选择。

将软管区置于脚踝内侧。

2．裹箍带时，使内侧脚踝尖距箍带有两指宽的距离。

3．扣好脚踝一端的尼龙搭扣（箭头①），不留空隙。

如果扣得不紧，就测不到脉搏，因为传感器在脚踝这一端。

4．扣好小腿肚一端的尼龙搭扣（箭头②），松紧以能伸入一根手指为度。

3）ECG（心电图）夹子的施用施用心电图夹子按下夹子侧面的按钮，将一个电极塞入右ECG夹子。

松开按钮，将电极固定到此夹子上。

同样方法塞入左边电极。

揭去3个电极上的保护层。

只能使用Ag/AgCl型电极。

右心电图夹子（带一个电极）左心电图夹子（带两个电极）施用ECG夹子⏹必要时准备好设备表面。

⏹有两个电极的传感器放置在左侧。

⏹将电极放在小臂的内侧⏹确保电极附着牢固。

注意：⏹有可能无法检查STI，因为如果病人使用起搏器的话，就检测不好Q波。

⏹有可能无法正确地检查PWV和STI，因为如果病人有心律不齐病史的话，就不能正确解读波形。

⏹电极和应用部件的连接器，包括中性电极的导性部件，不能接触其它的导性部件，包括地面。

4）PCG（心音图）的施用PCG的准备将胶垫加到PCG传感器上：2．揭去胶垫一侧的覆盖层。

308例老年高血压病患者动脉硬化检测结果分析目的：了解老年高血压病患者动脉硬化情况。

方法：随机抽取到本院门诊就诊或住院的老年高血压病患者308例进行动脉硬化检测，测定其肱踝脉搏波传导速度（baPWV）及踝臂指数（ABI），将检测结果与同期到本院进行健康体检的100例老年健康人群进行比较分析。

结果：（1）老年高血压病患者的baPWV 显著高于健康对照组，ABI明显低于健康对照组。

（2）高血压病患者随着血压分级的升高，baPWV依序升高，ABI依序降低。

（3）并发冠心病或脑卒中的高血压病患者，baPWV显著高于无并发症者，ABI明显低于无并发症者。

（4）baPWV 重度异常组，同型半胱胺酸、高脂血症、并发冠心病或脑卒中、糖尿病、吸烟等危险因素明显高于baPWV轻度或中度异常组。

结论：高血压是引起动脉硬化及动脉粥样硬化的独立危险因素；高血压病患者随着血压分级升高，动脉硬化程度加重；baPWV和ABI是冠心病或脑卒中的独立预测因子；高血压病患者危险因子越多，动脉硬化程度越重。

标签：高血压病；动脉硬化；肱踝脉搏波传导速度；踝臂指数本研究通过对308例老年高血压病患者及100例老年健康人群的动脉硬化检测结果进行比较，了解老年高血压病患者的动脉硬化情况。

1 资料与方法1.1 一般资料收集2011年1月-2012年8月到本院住院或门诊就诊的308例老年高血压病患者。

高血压诊断符合2005年中国高血压防治指南制定的诊断标准。

排除继发性高血压、急慢性肾病、心力衰竭、严重肝肾功能不全。

308例患者中男186例，女122例，年龄大于65岁，平均年龄67.4岁，按高血压分级标准分为三个亚组，高血压I级114例，高血压II级108例，高血压III级86例。

同时随机抽取到本院体检中心进行健康体检的100例老年健康人群作为对照组，各组患者平均年龄、男女比例比较差异均无统计学意义。

1.2 检查方法应用欧姆龙（Bp-203RPE）全自动动脉硬化检测仪，由经过专业培训的医师严格按照操作说明规定的方法及注意事项，对入选病例进行ABI 和baPWV的检测[1]。

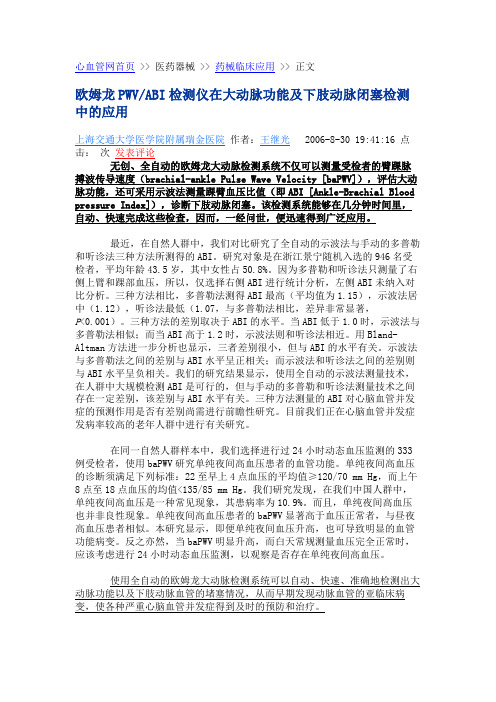

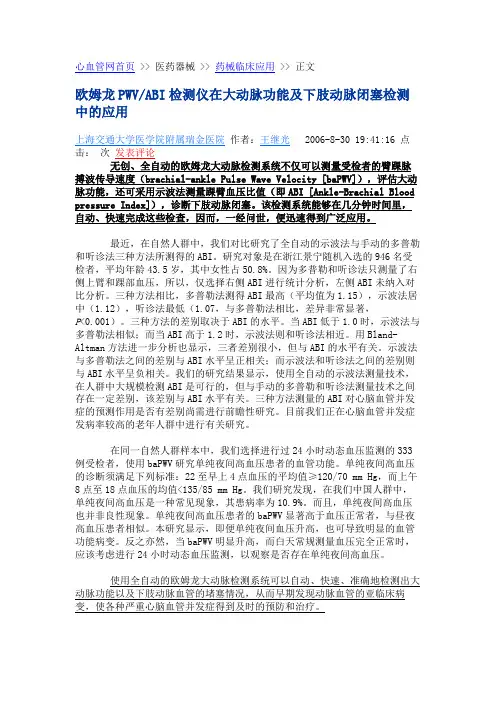

心血管网首页 >> 医药器械 >> 药械临床应用 >> 正文欧姆龙PWV/ABI检测仪在大动脉功能及下肢动脉闭塞检测中的应用上海交通大学医学院附属瑞金医院作者：王继光 2006-8-30 19:41:16 点击：次发表评论无创、全自动的欧姆龙大动脉检测系统不仅可以测量受检者的臂踝脉搏波传导速度（brachial-ankle Pulse Wave Velocity [baPWV]），评估大动脉功能，还可采用示波法测量踝臂血压比值（即ABI [Ankle-Brachial Blood pressure Index]），诊断下肢动脉闭塞。

该检测系统能够在几分钟时间里，自动、快速完成这些检查，因而，一经问世，便迅速得到广泛应用。

最近，在自然人群中，我们对比研究了全自动的示波法与手动的多普勒和听诊法三种方法所测得的ABI。

研究对象是在浙江景宁随机入选的946名受检者，平均年龄43.5岁，其中女性占50.8%。

因为多普勒和听诊法只测量了右侧上臂和踝部血压，所以，仅选择右侧ABI进行统计分析，左侧ABI未纳入对比分析。

三种方法相比，多普勒法测得ABI最高（平均值为1.15），示波法居中（1.12），听诊法最低（1.07，与多普勒法相比，差异非常显著，P<0.001）。

三种方法的差别取决于ABI的水平。

当ABI低于1.0时，示波法与多普勒法相似；而当ABI高于1.2时，示波法则和听诊法相近。

用Bland-Altman方法进一步分析也显示，三者差别很小，但与ABI的水平有关。

示波法与多普勒法之间的差别与ABI水平呈正相关；而示波法和听诊法之间的差别则与ABI水平呈负相关。

我们的研究结果显示，使用全自动的示波法测量技术，在人群中大规模检测ABI是可行的，但与手动的多普勒和听诊法测量技术之间存在一定差别，该差别与ABI水平有关。

三种方法测量的ABI对心脑血管并发症的预测作用是否有差别尚需进行前瞻性研究。

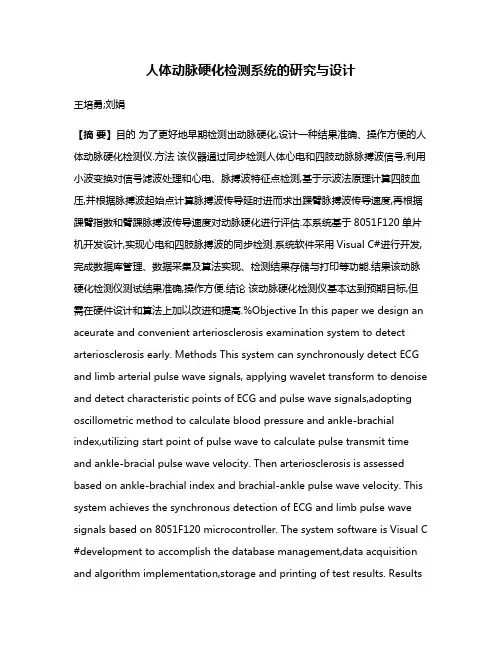

人体动脉硬化检测系统的研究与设计王培勇;刘娟【摘要】目的为了更好地早期检测出动脉硬化,设计一种结果准确、操作方便的人体动脉硬化检测仪.方法该仪器通过同步检测人体心电和四肢动脉脉搏波信号,利用小波变换对信号滤波处理和心电、脉搏波特征点检测,基于示波法原理计算四肢血压,并根据脉搏波起始点计算脉搏波传导延时进而求出踝臂脉搏波传导速度,再根据踝臂指数和臂踝脉搏波传导速度对动脉硬化进行评估.本系统基于8051F120单片机开发设计,实现心电和四肢脉搏波的同步检测.系统软件采用Visual C#进行开发,完成数据库管理、数据采集及算法实现、检测结果存储与打印等功能.结果该动脉硬化检测仪测试结果准确,操作方便.结论该动脉硬化检测仪基本达到预期目标,但需在硬件设计和算法上加以改进和提高.%Objective In this paper we design an aceurate and convenient arteriosclerosis examination system to detect arteriosclerosis early. Methods This system can synchronously detect ECG and limb arterial pulse wave signals, applying wavelet transform to denoise and detect characteristic points of ECG and pulse wave signals,adopting oscillometric method to calculate blood pressure and ankle-brachial index,utilizing start point of pulse wave to calculate pulse transmit time and ankle-bracial pulse wave velocity. Then arteriosclerosis is assessed based on ankle-brachial index and brachial-ankle pulse wave velocity. This system achieves the synchronous detection of ECG and limb pulse wave signals based on 8051F120 microcontroller. The system software is Visual C #development to accomplish the database management,data acquisition and algorithm implementation,storage and printing of test results. ResultsThe experiments show that the system is easy to operate and can effectively assess arteriosclerosis. Conclusions This arteriosclerosis examination system reaches the design target and may be improved in hardware design and algorithm.【期刊名称】《北京生物医学工程》【年(卷),期】2013(032)001【总页数】7页(P66-71,82)【关键词】动脉硬化;踝臂指数;脉搏波传导速度【作者】王培勇;刘娟【作者单位】清华大学体育部,北京,100084;清华大学生物医学工程系,北京,100084;清华大学生物医学工程系,北京,100084【正文语种】中文【中图分类】R318.6动脉硬化是动脉的一种非炎症性病变，是由于早期动脉壁的病变而引起的组织改变，可使动脉管壁增厚变硬、管腔狭窄以及血管收缩和舒张功能异常，是导致脑卒中、脑血栓、心肌梗死等心脑血管疾病的共同病理基础[1]。

无创性动脉硬化检查在健康体检中的应用【摘要】目的探究无创性动脉硬化检查在健康人群普查中的应用价值。

方法3949例体检客户为样本进行无创性动脉硬化检测及分析，应用欧姆龙科林动脉硬化诊断仪，观察检测结果。

结果应用欧姆龙科动脉硬化诊断仪检测后，≥70岁人群无创臂踝脉搏波传导速度（baPWV）值最高，21～29岁baPWV值最低，且随着年龄升高，baPWV值上升，异常检出率明显增加，差异有统计学意义（P 有≥1处阻塞左侧22例，右侧22例。

结论在健康人群体检中，应用动脉硬化检测技术效果显著，可以检测出健康人群是否患有动脉粥样化，预测心脑血管疾病，值得临床上广泛推广应用。

【关键词】无创性动脉硬化检查；健康体检；应用效果DOI：10.14163/ki.11-5547/r.2017.11.049由于现代人生活水平在不断提高，高脂肪、高蛋白食物摄入量增加，不健康饮食习惯加上缺少运动锻炼导致很多人患上高血压、高血脂、脂肪肝等危害人体健康的疾病。

为了进一步了解证明无创性动脉硬化检查在健康体检中的应用效果[1-3]，本院采用无创性动脉硬化诊断仪对健康体检人群进行检查，并取得良好的效果，现报告如下。

1 资料与方法1. 1 一般资料选取2016年1～12月本院健康体检中心3949例健康体检客户作为研究对象，其中男2217例，女1732例，年龄21～85岁，平均年龄（48.7±12.7）岁。

每位研究对象病史以及症状表现均由诊断医师确认，其无用药治疗的疾病以及可以导致动脉粥样硬化的相关疾病，均无明显的心血管疾病以及肾脏功能不全等疾病，无吸烟史。

1. 2 检测方法采用日本欧姆龙科林动脉硬化诊断仪，对体检人群进行检测。

利用baPWV以及踝臂血压指数（ABI）检测：嘱检测者取仰卧位，将压力感受器分别放置于左右两侧上臂肱动脉、脚踝动脉最明显的地方，记录测定结果。

并用酶促法检测当天空腹血脂、血糖、血尿、肌酐等生化指标。

1. 3 观察指标观察所有对象当天的血脂、血糖、血压等指标，无创性动脉硬化检查结果。

162例动脉硬化检测仪检测动脉硬化阳性患者的彩色多普勒超声检查的结果分析摘要】目的：探讨动脉硬化检测仪检测动脉硬化的灵敏性、准确性。

方法：回顾性分析2013年1月至2014年3月我科室检查的162例门诊、住院、体检的患者，男68例，女94例，这些患者因动脉硬化检测仪检测动脉硬化阳性再进行彩色多普勒超声检查。

结果：162例动脉硬化检测仪检测动脉硬化阳性的患者中，彩色多普勒超声检查结果动脉血管正常或无明显变化的有16例，动脉硬化阳性有146例，占总数90.12%。

结论：动脉硬化检测仪检测准确率高，灵敏性高，利用动脉硬化检测仪检测动脉硬化有较好的临床应用价值，意义重大。

【关键词】外周血管；动脉硬化早期诊断；早期干预；动脉硬化检测仪VS-1000；彩色多普勒超声诊断仪【中图分类号】R445.1 【文献标识码】A 【文章编号】1007-8231（2015）01-0088-02动脉硬化是动脉的一种非炎症性病变，可使动脉管壁增厚、变硬，失去弹性，管腔狭窄[1]。

动脉硬化是随着年龄的增长而出现的血管疾病，特别加上现代人们的生活方式的改变，如营养过剩、抽烟、缺少运动、压力过大等等，使动脉硬化患者越来越年轻化，动脉硬化作为一种全身性疾病，常伴有心、脑、肾和视网膜等器官功能性或器质性改变的全身性疾病，如心肌梗死、脑卒中、心力衰竭、肝肾功能不全等等。

动脉硬化的临床表现主要决定于血管病变及受累器官的的缺血程度，对于早期的动脉硬化患者，大多数患者几乎都无任何临床症状，都处在隐匿状态下潜伏发展，故不能引起广泛重视[2]。

因此，能否早期准确简便的发现动脉硬化，然后进行早期预防干预是非常重要的。

本文通过本科室检查的162例动脉硬化检测仪检出的动脉硬化的阳性患者行彩色多普勒超声检查的结果进行讨论分析，报道如下。

1.临床资料与方法1.1 一般资料选取2013年1月至2014年3月在我科室进行无创性动脉硬化检测的阳性患者162例，同时在我院B超室行彩色多普勒超声进一步检查为研究对象，患者来自住院、门诊、健康体检者，有的伴有冠心病、糖尿病、高血压、高血脂等疾病或伴有肢体麻木、疼痛或无症状者，其中男68例，女94例，年龄在40～87（60±27）岁。

无创动脉硬化监测应用于健康体检人群中的意义以及护理干预的效果摘要：目的：分析无创动脉硬化监测应用于健康体检人群中的意义以及实施护理干预的效果。

方法：从2021年1月至2021年12月在我院行健康体检的人群中随机选取160例，对其均行无创动脉硬化监测，同时实施护理干预，统计本组踝臂指数（ABI），统计不同年龄段baPWV检查情况。

结果：本组健康体检人员中，疑似血管硬化5例，疑似动脉堵塞4例，动脉堵塞情况严重2例；随着年龄增加，baPWV值不断升高，动脉疾病检出率也越高（P＜0.05）。

结论：接受常规体检时，增加无创动脉硬化监测，能够进一步发现机体是否存在心脑血管以及动脉粥样硬化等相关性疾病，为早期预防提供可靠的指导依据。

关键词：无创动脉硬化监测；健康体检；护理干预随着居民生活水平的升高，居民在日常饮食中高蛋白、高脂肪类食物种类也在不断增多，改变了其饮食习惯，同时这种不健康的饮食习惯、运动量的缺乏在很大程度上增加了高血脂、高血压以及脂肪肝等疾病的发病率，极大的威胁着人类的身体健康[1]。

在经过多次应用后发现，健康人群在接受常规体检时，对其实施无创动脉硬化监测，能够及时发现体检人员可能存在的一些心脑血管及动脉粥样硬化性等相关疾病，为早期预防提供有效的依据。

本次研究深入的分析了无创动脉硬化监测在健康体检中的应用优势以及护理干预。

具体如下：1资料与方法1.1一般资料从2021年1月至2021年12月在我院行健康体检的人群中随机选取160例，纳入标准：（1）疾病史由专业的医生进行确认；（2）临床资料完整；排除标准：（1）存在诱导动脉硬化疾病的因素；（2）正在采用药物治疗其他疾病。

本组中男：女=88：72，最小年龄23岁，最大74岁，平均（49.38±4.84）岁。

本次研究经过了本院伦理委员会的批准。

1.2方法对其均行无创动脉硬化监测，采用动脉硬化诊断仪【型号：欧姆龙科林】，指导受检人员取仰卧位，在其两侧脚踝动脉与上臂肱动脉放置压力感受器，通过感受器详细记录动脉硬化的情况。

欧姆龙动脉硬化检测装置正确操作规范测量前的注意事项●检查室的温度保持在22-25O C●请受测者配合不要抽烟●测量前休息五分钟以上（受测者以仰卧姿式）●受测者穿着毛衣等厚重衣物时请其脱掉，只留一件薄衣●穿着袜子时请他脱下，脱至露出脚后跟的程度●第一次体验下肢血压测量时患者容易紧张，请说明测量方法等来缓和受测者的心情●请对受测者说明：测量中请勿移动身体并暂时不要说话，不要紧张动脉硬化检查的世界先驱●注册号：国食药监械（进）字2008第2210099号●欧姆龙动脉硬化检测装置是无创检测血管硬弹性与阻塞程度的仪器（一）操作方法：让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意：将箍带裹在裸露的或只穿了薄衣服的上臂上。

裹在厚衣服上，或将衣袖向上卷，都会引起大的测量误差。

1）上臂箍带的施用正确的箍带位置1．将动脉位置标志对准动脉。

2．为了确定箍带上下的位置，将肘关节标志对准肘关节线3．裹好箍带：定位线要超过箭头所指的范围线。

4．箍带松紧要合适，箍带和上臂之间应能伸入两根手指。

2）脚踝箍带的施用注意：脚踝箍带上有一只传感器箍带，用于检测脉搏，裹箍带时，要使传感器箍带接触到脚踝处的胫后动脉。

注意：脚踝箍带可以测量的踝围为23-33 cm。

如通过箍带窗口可以看见定位线，则可以进行测量。

正确的箍带位置1．脱去袜子。

有左踝箍带和右踝箍带，要正确选择。

将软管区置于脚踝内侧。

2．裹箍带时，使内侧脚踝尖距箍带有两指宽的距离。

3．扣好脚踝一端的尼龙搭扣（箭头①），不留空隙。

如果扣得不紧，就测不到脉搏，因为传感器在脚踝这一端。

4．扣好小腿肚一端的尼龙搭扣（箭头②），松紧以能伸入一根手指为度。

3）ECG（心电图）夹子的施用施用心电图夹子按下夹子侧面的按钮，将一个电极塞入右ECG夹子。

松开按钮，将电极固定到此夹子上。

同样方法塞入左边电极。

揭去3个电极上的保护层。

只能使用Ag/AgCl型电极。

施用ECG夹子⏹必要时准备好设备表面。
