低介电常数液晶聚合物材料的制备与研究

新材料中的液晶聚合物制备与性能研究液晶聚合物是一种新型的高分子材料，具有特殊的结构和性能，被广泛应用于光电领域。

液晶聚合物具有许多优良特性，包括高弹性、优秀的光学特性、棒状分子构成的有序结构等。

在新材料的研究和开发中，液晶聚合物具有较大的潜力和市场前景，因此引起了研究者们的广泛关注。

本文将重点讨论液晶聚合物的制备和性能研究的相关内容。

一、液晶聚合物的制备液晶聚合物的制备方法主要有两种：化学合成法和相分离法。

化学合成法主要是根据单体材料的特性进行反应，通过控制反应条件，制备出液晶聚合物。

相分离法则是通过溶剂的特性和混合度，使液晶分子形成富集相，实现液晶聚合物的制备。

其中，相分离法中比较常用的是熔融混合法和共混物法。

熔融混合法主要是将单体材料一起加热，使其融化，再进行混合，制备出液晶聚合物。

共混物法则是将液晶聚合物与其他高分子混合，通过相互作用来实现液晶的稳定性。

二、液晶聚合物的性能研究液晶聚合物具有非常优秀的性能，但其性能研究也是非常重要的。

液晶聚合物的性能研究可以从以下几个方面进行探究。

1.光学性能液晶聚合物具有很好的光学性质，如折射率、双折射率等特性。

通过光学测试可以分析材料的取向、结构和分子排布等性质，探究材料的光学性能。

2.机械性能液晶聚合物因其分子构成的特殊性，具有较好的弹性和形变性能。

通过机械测试，可以研究液晶聚合物的材料硬度、强度、延展性、可塑性等性质。

3.热性能液晶聚合物在高温下具有较好的稳定性，可以用于高温材料的制备。

通过热学测试，可以研究液晶聚合物的热膨胀系数、热传导性能等特性。

4.电学性能液晶聚合物可以通过改变其分子结构和排布来改变其电学性能。

通过电学测试，可以探究液晶聚合物的电导率、电容率、介电常数等电学性质。

5.应用性能液晶聚合物广泛应用于LCD、OLED、柔性显示器等领域，其应用性能非常重要。

通过应用测试，可以评估液晶聚合物的可用性以及在实际应用中的表现和效果。

三、液晶聚合物的应用前景液晶聚合物在新材料领域有着广泛的应用前景和市场需求。

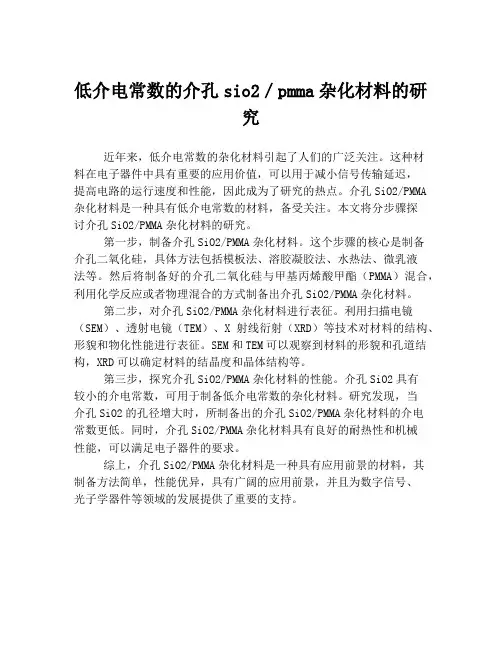

低介电常数的介孔sio2／pmma杂化材料的研
究
近年来，低介电常数的杂化材料引起了人们的广泛关注。

这种材
料在电子器件中具有重要的应用价值，可以用于减小信号传输延迟，
提高电路的运行速度和性能，因此成为了研究的热点。

介孔SiO2/PMMA 杂化材料是一种具有低介电常数的材料，备受关注。

本文将分步骤探
讨介孔SiO2/PMMA杂化材料的研究。

第一步，制备介孔SiO2/PMMA杂化材料。

这个步骤的核心是制备
介孔二氧化硅，具体方法包括模板法、溶胶凝胶法、水热法、微乳液
法等。

然后将制备好的介孔二氧化硅与甲基丙烯酸甲酯（PMMA）混合，利用化学反应或者物理混合的方式制备出介孔SiO2/PMMA杂化材料。

第二步，对介孔SiO2/PMMA杂化材料进行表征。

利用扫描电镜（SEM）、透射电镜（TEM）、X射线衍射（XRD）等技术对材料的结构、形貌和物化性能进行表征。

SEM和TEM可以观察到材料的形貌和孔道结构，XRD可以确定材料的结晶度和晶体结构等。

第三步，探究介孔SiO2/PMMA杂化材料的性能。

介孔SiO2具有
较小的介电常数，可用于制备低介电常数的杂化材料。

研究发现，当
介孔SiO2的孔径增大时，所制备出的介孔SiO2/PMMA杂化材料的介电
常数更低。

同时，介孔SiO2/PMMA杂化材料具有良好的耐热性和机械
性能，可以满足电子器件的要求。

综上，介孔SiO2/PMMA杂化材料是一种具有应用前景的材料，其
制备方法简单，性能优异，具有广阔的应用前景，并且为数字信号、
光子学器件等领域的发展提供了重要的支持。

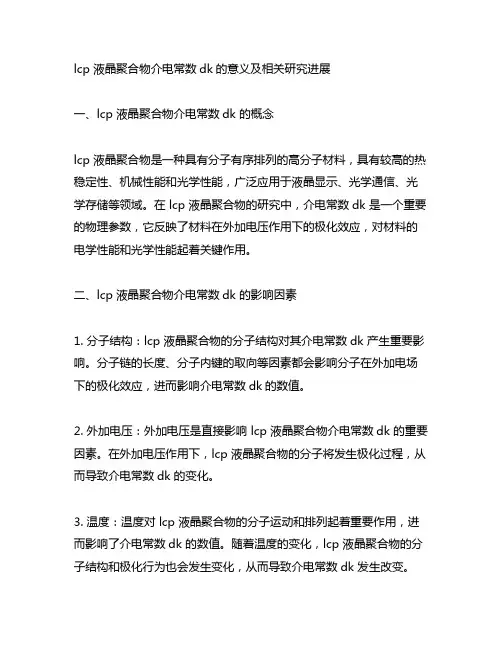

lcp 液晶聚合物介电常数dk的意义及相关研究进展一、lcp 液晶聚合物介电常数dk 的概念lcp 液晶聚合物是一种具有分子有序排列的高分子材料，具有较高的热稳定性、机械性能和光学性能，广泛应用于液晶显示、光学通信、光学存储等领域。

在 lcp 液晶聚合物的研究中，介电常数dk 是一个重要的物理参数，它反映了材料在外加电压作用下的极化效应，对材料的电学性能和光学性能起着关键作用。

二、lcp 液晶聚合物介电常数dk 的影响因素1. 分子结构：lcp 液晶聚合物的分子结构对其介电常数dk 产生重要影响。

分子链的长度、分子内键的取向等因素都会影响分子在外加电场下的极化效应，进而影响介电常数dk的数值。

2. 外加电压：外加电压是直接影响 lcp 液晶聚合物介电常数dk 的重要因素。

在外加电压作用下，lcp 液晶聚合物的分子将发生极化过程，从而导致介电常数dk 的变化。

3. 温度：温度对 lcp 液晶聚合物的分子运动和排列起着重要作用，进而影响了介电常数dk 的数值。

随着温度的变化，lcp 液晶聚合物的分子结构和极化行为也会发生变化，从而导致介电常数dk 发生改变。

三、 lcp 液晶聚合物介电常数dk 的研究进展近年来，随着 lcp 液晶聚合物在光学通信、光学显示等领域的广泛应用，人们对其介电常数dk 的研究也越来越深入。

研究人员通过理论计算和实验手段，深入探讨了 lcp 液晶聚合物介电常数dk 与分子结构、外加电压、温度等因素之间的关系，为优化 lcp 液晶聚合物的电学性能和光学性能提供了重要的理论指导。

另研究人员还不断探索新型 lcp 液晶聚合物材料，以及新的控制介电常数dk 的方法，为 lcp 液晶聚合物的应用拓展提供了新的思路。

四、 lcp 液晶聚合物介电常数dk 的应用前景lcp 液晶聚合物具有优异的电学性能和光学性能，在液晶显示、光学通信、光学存储等领域有着广泛的应用前景。

而 lcp 液晶聚合物介电常数dk 的研究不仅有助于深化人们对其材料性能的认识，还为其在相关领域的应用提供了重要支撑。

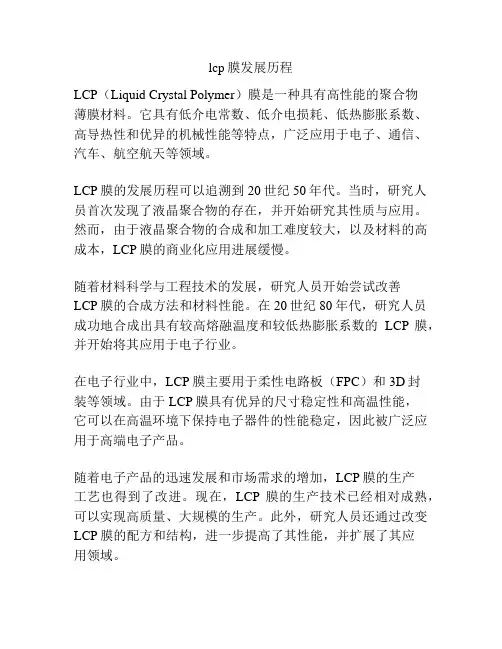

lcp膜发展历程
LCP（Liquid Crystal Polymer）膜是一种具有高性能的聚合物
薄膜材料。

它具有低介电常数、低介电损耗、低热膨胀系数、高导热性和优异的机械性能等特点，广泛应用于电子、通信、汽车、航空航天等领域。

LCP膜的发展历程可以追溯到20世纪50年代。

当时，研究人员首次发现了液晶聚合物的存在，并开始研究其性质与应用。

然而，由于液晶聚合物的合成和加工难度较大，以及材料的高成本，LCP膜的商业化应用进展缓慢。

随着材料科学与工程技术的发展，研究人员开始尝试改善
LCP膜的合成方法和材料性能。

在20世纪80年代，研究人员成功地合成出具有较高熔融温度和较低热膨胀系数的LCP膜，并开始将其应用于电子行业。

在电子行业中，LCP膜主要用于柔性电路板（FPC）和3D封
装等领域。

由于LCP膜具有优异的尺寸稳定性和高温性能，
它可以在高温环境下保持电子器件的性能稳定，因此被广泛应用于高端电子产品。

随着电子产品的迅速发展和市场需求的增加，LCP膜的生产
工艺也得到了改进。

现在，LCP膜的生产技术已经相对成熟，可以实现高质量、大规模的生产。

此外，研究人员还通过改变LCP膜的配方和结构，进一步提高了其性能，并扩展了其应
用领域。

目前，LCP膜在电子领域中的应用正在不断扩大。

除了柔性电路板和封装材料，LCP膜还可以用于显示器、天线、传感器、光学器件等领域。

随着技术的进步和市场的需求，相信LCP膜在未来将会有更广泛的应用前景。

专利名称：一种低介电损耗液晶复合材料的制备工艺专利类型：发明专利
发明人：郭继光,贺炅皓
申请号：CN202210260441.X
申请日：20220316
公开号：CN114672138A
公开日：
20220628
专利内容由知识产权出版社提供
摘要：本申请公开了一种低介电损耗液晶复合材料的制备工艺，依次包括如下步骤：S1按质量份数准备如下原料：液晶聚合物30～50份、半芳香族聚酰5～20份、无机填料15～50份、胶水结合促进剂0.1～5份、其他加工助剂0.1～5份；S2将所述液晶聚合物、半芳香族聚酰、胶水结合促进剂、其他加工助剂经高速混合机混合后从双螺杆挤出机主下料口投入，将所述无机填料从双螺杆挤出机侧喂料口投入；S3进行熔融混合挤出造粒，所述高速混合机回转速为60～120rpm，混合时间为5～
10min，双螺杆挤出机吐出量为50～200Kg/h，转速为100～300rpm，机筒各段温度为
330±20℃，机头温度为340±10℃，真空段抽出压力为‑0.08±0.02MPa。

本发明调整分子取向性，改善分子链柔韧性。

申请人：张家港大塚化学有限公司
地址：215600 江苏省苏州市张家港市江苏扬子江国际化学工业园南海路33号张家港大塚化学有限公司
国籍：CN
代理机构：苏州市港澄专利代理事务所(普通合伙)
代理人：赵维达
更多信息请下载全文后查看。

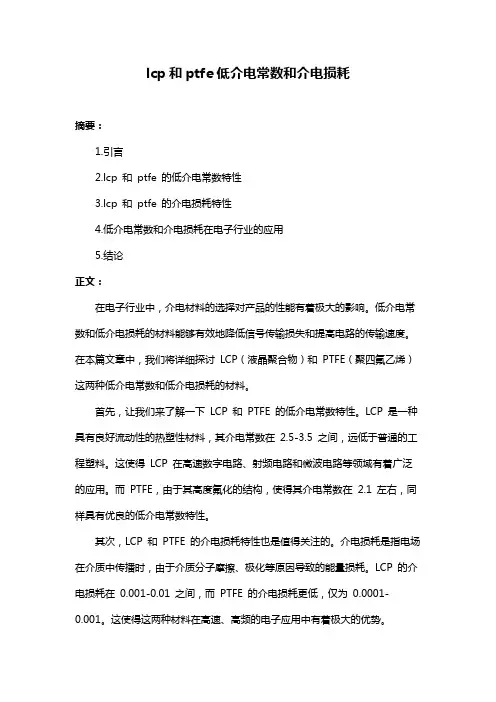

lcp和ptfe低介电常数和介电损耗摘要：1.引言2.lcp 和ptfe 的低介电常数特性3.lcp 和ptfe 的介电损耗特性4.低介电常数和介电损耗在电子行业的应用5.结论正文：在电子行业中，介电材料的选择对产品的性能有着极大的影响。

低介电常数和低介电损耗的材料能够有效地降低信号传输损失和提高电路的传输速度。

在本篇文章中，我们将详细探讨LCP（液晶聚合物）和PTFE（聚四氟乙烯）这两种低介电常数和低介电损耗的材料。

首先，让我们来了解一下LCP 和PTFE 的低介电常数特性。

LCP 是一种具有良好流动性的热塑性材料，其介电常数在2.5-3.5 之间，远低于普通的工程塑料。

这使得LCP 在高速数字电路、射频电路和微波电路等领域有着广泛的应用。

而PTFE，由于其高度氟化的结构，使得其介电常数在2.1 左右，同样具有优良的低介电常数特性。

其次，LCP 和PTFE 的介电损耗特性也是值得关注的。

介电损耗是指电场在介质中传播时，由于介质分子摩擦、极化等原因导致的能量损耗。

LCP 的介电损耗在0.001-0.01 之间，而PTFE 的介电损耗更低，仅为0.0001-0.001。

这使得这两种材料在高速、高频的电子应用中有着极大的优势。

最后，让我们来看一下低介电常数和介电损耗在电子行业的应用。

在现代电子设备中，如智能手机、平板电脑、基站等，高速、高频的信号传输变得越来越重要。

低介电常数和低介电损耗的材料能够有效地降低信号传输损失，提高电路的传输速度，从而提升设备的性能。

例如，LCP 和PTFE 可以应用于射频天线、高速数据线、微波器件等关键部件，为设备的性能提供有力保障。

综上所述，LCP 和PTFE 作为低介电常数和低介电损耗的材料，在电子行业中具有广泛的应用前景。
