低介电常数低介质损耗PCB基材

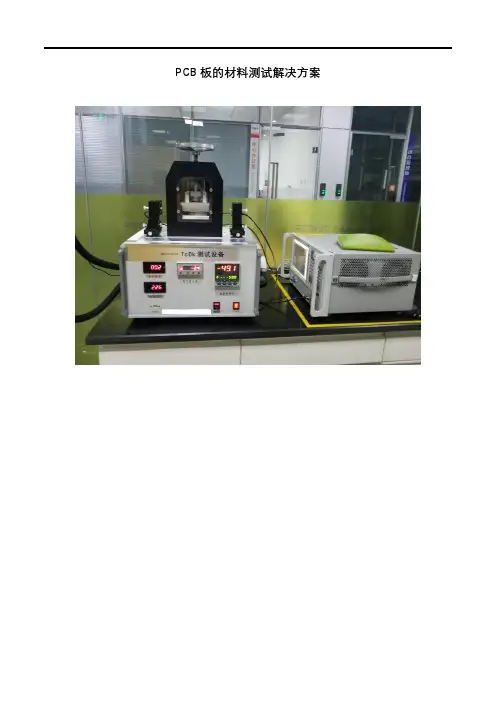

PCB板的材料测试解决方案一，概述介电常数测试-例如相对介电常数Dk和介质损耗正切Df对于PCB材料的研发和质量确保是十分必要的。

传统上，商业用途的PCB材料的介电常数测试在相对低的频率上进行测试，例如1MHz和1GHz。

目前为了适应高数据转换速率的趋势（对于移动手持设备，电脑，桌面设备），PCB材料的测试频率正在增加。

例如，无线通讯设备的PCB材料在1GHz-10GHz的频率范围内测试。

二，解决方案谐振腔法在具体的谐振频率点上提供了高精度的测试方法。

你可以在多个频率点上测试Dk 和Df （伴随高阶谐振频率和使用各类谐振腔）。

例如分离介质谐振腔（SPDR）是最容易和最高精度的测试方法，用于测试低损耗和薄片材料的复介电常数和损耗角正切。

他也对基板和PCB材料提供了一个方便和高精度的非破坏性的测试方法。

SPDR测试夹具可以从QWED采购，单一频率范围从1G到22G。

是德提供完整的测试解决方案，N1500A材料测试软件+网络分析仪。

深圳市易捷测试技术有限公司作为是德系统集成商，有完整的材料测试解决方案，例如分离谐振腔法（8-40GHz）和带状线谐振器法（1-40GHz）。

图一：网分+材料测试软件测试原理图二：分离介质谐振器结构图3 带状线谐振器法图4 复介电常数和损耗因子测试结果三，存在问题PCB材料要求具有低的损耗角正切来保证数字信号的低传输损耗。

因此，测试系统要求针对低损耗材料（Df大概10-3）能够进行准确的介电常数测试。

由于介电常数的大小取决于频率，用户需要测试几个频点的介电常数来评估PCB材料的质量。

如果需要在宽频率范围内测试介电常数用于初步评估，可以采用传输线法。

传输线法测试的局限性是不能准确的测试低损耗材料。

推荐结合使用传输线法和谐振腔法。

可以用传输线法测试宽频响应，对于感兴趣的频点再采用谐振腔法来获得准确的测试结果。

四，结论对于高频率的PCB材料测试，谐振腔法越来越普遍。

传输线法可以作为宽频测试的补充。

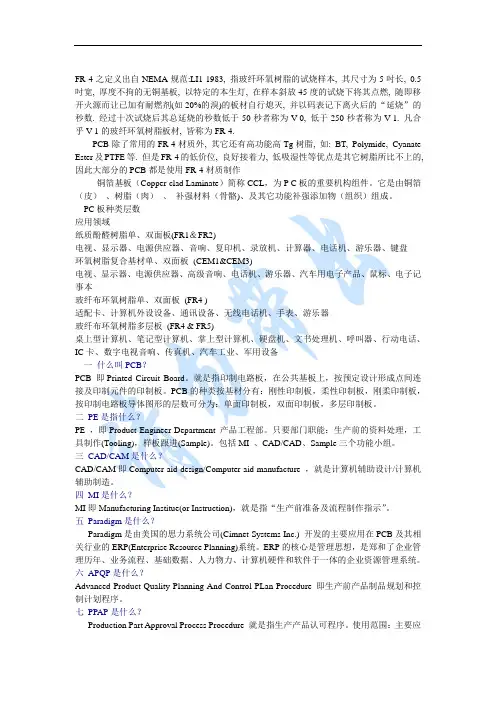

FR-4之定义出自NEMA规范:LI1-1983, 指玻纤环氧树脂的试烧样本, 其尺寸为5吋长, 0.5吋宽, 厚度不拘的无铜基板, 以特定的本生灯, 在样本斜放45度的试烧下将其点燃, 随即移开火源而让已加有耐燃剂(如20%的溴)的板材自行熄灭, 并以码表记下离火后的“延烧”的秒数. 经过十次试烧后其总延烧的秒数低于50秒者称为V-0, 低于250秒者称为V-1. 凡合乎V-1的玻纤环氧树脂板材, 皆称为FR-4.PCB除了常用的FR-4材质外, 其它还有高功能高Tg树脂, 如: BT, Polymide, Cyanate Ester及PTFE等. 但是FR-4的低价位, 良好接着力, 低吸湿性等优点是其它树脂所比不上的, 因此大部分的PCB都是使用FR-4材质制作铜箔基板（Copper-clad Laminate）简称CCL，为P C板的重要机构组件。

它是由铜箔（皮）、树脂（肉）、补强材料（骨骼)、及其它功能补强添加物（组织）组成。

PC板种类层数应用领域纸质酚醛树脂单、双面板(FR1＆FR2)电视、显示器、电源供应器、音响、复印机、录放机、计算器、电话机、游乐器、键盘环氧树脂复合基材单、双面板(CEM1&CEM3)电视、显示器、电源供应器、高级音响、电话机、游乐器、汽车用电子产品、鼠标、电子记事本玻纤布环氧树脂单、双面板(FR4 )适配卡、计算机外设设备、通讯设备、无线电话机、手表、游乐器玻纤布环氧树脂多层板(FR4 & FR5)桌上型计算机、笔记型计算机、掌上型计算机、硬盘机、文书处理机、呼叫器、行动电话、IC卡、数字电视音响、传真机、汽车工业、军用设备一什么叫PCB？PCB 即Printed Circuit Board。

就是指印制电路板，在公共基板上，按预定设计形成点间连接及印制元件的印制板。

PCB的种类按基材分有：刚性印制板，柔性印制板，刚柔印制板，按印制电路板导体图形的层数可分为：单面印制板，双面印制板，多层印制板。

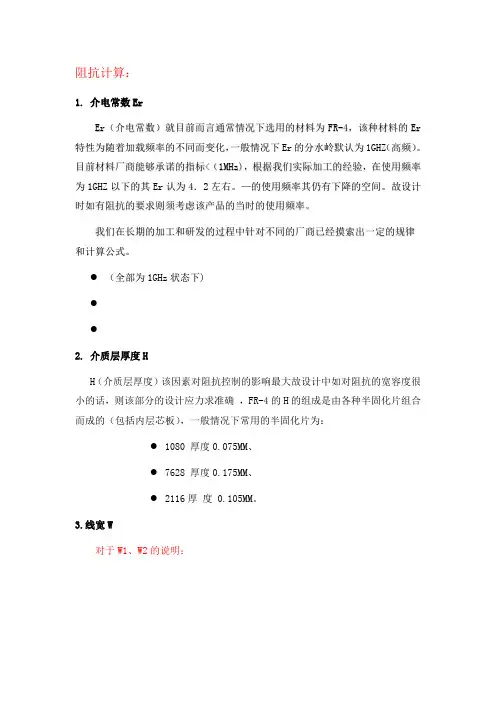

阻抗计算：1.介电常数E rE r（介电常数）就目前而言通常情况下选用的材料为F R-4，该种材料的E r 特性为随着加载频率的不同而变化，一般情况下E r的分水岭默认为1GH Z（高频）。

目前材料厂商能够承诺的指标<（1M H z)，根据我们实际加工的经验，在使用频率为1G H Z以下的其E r认为4．2左右。

—的使用频率其仍有下降的空间。

故设计时如有阻抗的要求则须考虑该产品的当时的使用频率。

我们在长期的加工和研发的过程中针对不同的厂商已经摸索出一定的规律和计算公式。

●（全部为1G H z状态下)●●2. 介质层厚度HH（介质层厚度）该因素对阻抗控制的影响最大故设计中如对阻抗的宽容度很小的话，则该部分的设计应力求准确，FR-4的H的组成是由各种半固化片组合而成的（包括内层芯板），一般情况下常用的半固化片为：●1080 厚度0.075MM、●7628 厚度0.175MM、●2116厚度 0.105MM。

3.线宽W对于W1、W2的说明：5.铜箔厚度外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ(1OZ约为35um或三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1 OZ左右。

内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。

表层铜箔：可以使用的表层铜箔材料厚度有三种：12um、18um和35um。

加工完成后的最终厚度大约是44um、50um和67um，大致相当于铜厚1 OZ、1.5 OZ、2 OZ。

注意：在用阻抗计算软件进行阻抗控制时，外层的铜厚没有0.5 OZ的值。

走线厚度T与该层的铜厚有对应关系，具体如下：铜厚(Base copper thk) COPPER THICKNESS(T)For inner layer For outer layerH OZ(Half 0.5 OZ) MIL MIL1 OZ2 OZ铜箔厚度（um）铜箔厚度（mil）铜箔厚度（OZ）18um0.5 OZ35um 1 OZOz 本来是重量的单位Oz(盎司ang si )=28.3 g(克)在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz,对应的单位如下0.13mm厚度的Core（铜箔的厚度35/35um）的厚度分布：层分布厚度（mm/mil）表层铜箔0.035mm/中间PP(FR4) 0.06mm/0.21mm厚度的Core（铜箔的厚度35/35um）的厚度分布：规格（原始厚度）有7628（0.185mm/），2116（0.105mm/），1080（0.075mm/3mil），3313（0.095mm/4mil ），实际压制完成后的厚度通常会比原始值小10-15um左右（即），7628（）6.厂家提供的PCB参数：不同的印制板厂，PCB的参数会有细微的差异，通过与上海嘉捷通电路板厂技术支持的沟通，得到该厂的一些参数数据：（1）表层铜箔：可以使用的表层铜箔材料厚度有三种：12um、18um和35um。

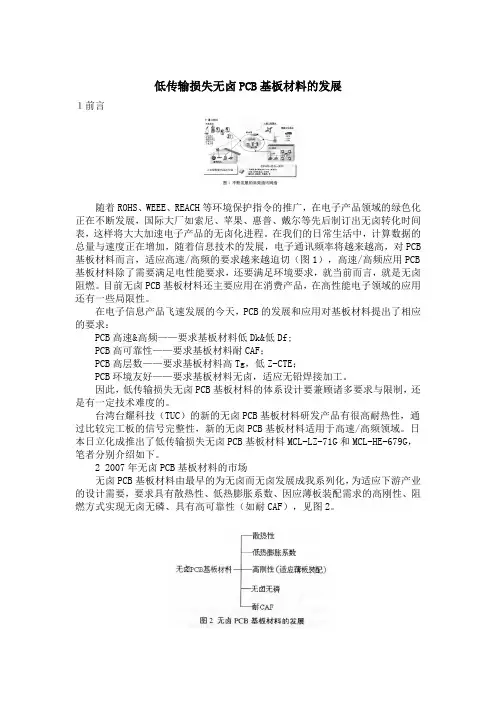

低传输损失无卤PCB基板材料的发展１前言随着ROHS、WEEE、REACH等环境保护指令的推广，在电子产品领域的绿色化正在不断发展，国际大厂如索尼、苹果、惠普、戴尔等先后制订出无卤转化时间表，这样将大大加速电子产品的无卤化进程。

在我们的日常生活中，计算数据的总量与速度正在增加，随着信息技术的发展，电子通讯频率将越来越高，对PCB 基板材料而言，适应高速/高频的要求越来越迫切（图1），高速/高频应用PCB 基板材料除了需要满足电性能要求，还要满足环境要求，就当前而言，就是无卤阻燃。

目前无卤PCB基板材料还主要应用在消费产品，在高性能电子领域的应用还有一些局限性。

在电子信息产品飞速发展的今天，PCB的发展和应用对基板材料提出了相应的要求：PCB高速&高频——要求基板材料低Dk&低Df;PCB高可靠性——要求基板材料耐CAF；PCB高层数——要求基板材料高Tg，低Z-CTE；PCB环境友好——要求基板材料无卤，适应无铅焊接加工。

因此，低传输损失无卤PCB基板材料的体系设计要兼顾诸多要求与限制，还是有一定技术难度的。

台湾台耀科技（TUC）的新的无卤PCB基板材料研发产品有很高耐热性，通过比较完工板的信号完整性，新的无卤PCB基板材料适用于高速/高频领域。

日本日立化成推出了低传输损失无卤PCB基板材料MCL-LZ-71G和MCL-HE-679G，笔者分别介绍如下。

2 2007年无卤PCB基板材料的市场无卤PCB基板材料由最早的为无卤而无卤发展成我系列化，为适应下游产业的设计需要，要求具有散热性、低热膨胀系数、因应薄板装配需求的高刚性、阻燃方式实现无卤无磷、具有高可靠性（如耐CAF），见图2。

从表1可看出，2007年无卤FR-4覆铜板的市场需求量有着明显的增长。

松下电工、南亚塑胶、日立化成、生益科技、台光电子、联茂电子成为世界六大此类产品的生产供应商。

松下电工公司是无卤FR-4覆铜板的龙头生产企业，它的产量占世界整个此类覆铜板的28.8%，而产值所占比例却高达37%。

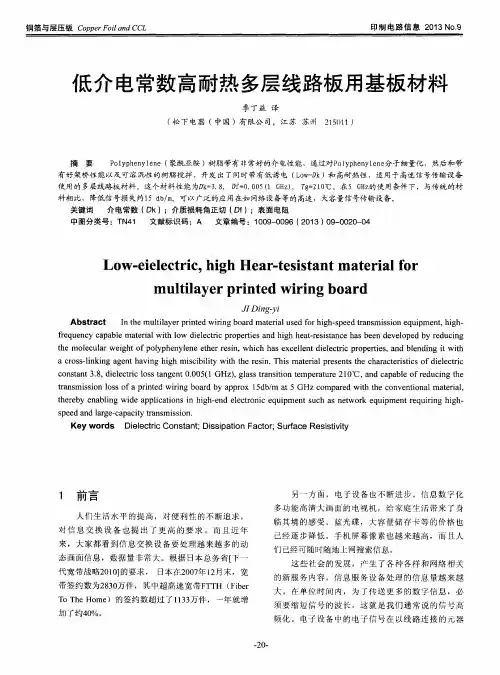

覆铜板资讯2021年第2期1引言21世纪全球已进入高度信息化的社会，IT产业成为社会信息化的强有力推动力。

5G 时代形成自动驾驶、高速大容量硬盘、汽车防撞系统、物联网、GPS定位系统等多方面的应用，这些均要求其使用电子材料和电子组件等具有高频、高速的功能。

因此，开发适合的高频高速覆铜板成为业内非常关注的课题。

树脂中铁弗龙树脂因其加工性困难且需极高温压合。

聚苯醚（PPO）树脂具有优异的介电性能、低吸湿性、与铜箔良好的粘结性、耐热性、阻燃性以及尺寸稳定性等优点，已成为目前低介电性能、高耐热性能的印制电路板行业重要的材料之一[1-3]。

由于聚苯醚与环氧树脂的兼容性较差，固化后易出现相分离的现象。

为提高聚苯醚与环氧树脂的兼容性，须对聚苯醚进行改性处理。

如添加兼容剂使两者提高兼容性，其中添加马来酸酐是常用的手段之一[4-5]。

氰酸酯树脂具有优异的介电性能、突出的耐热性、优良的力学性能等，近年来受到重点关注。

但其吸湿相对较大、固化反应温度高等也是目前急于改善的重点。

本文尝试以不同类型的环氧树脂在聚苯醚/马来酸酐固定比例下找出最佳搭配，最终DCPD环氧搭配聚苯醚/马来酸酐制造出Dk=3.9，Df=0.011的高频基材。

2实验部分2.1主要原料DCPD环氧、聚苯醚、改性环氧、固化剂、填料、促进剂与溶剂。

2.2覆铜板制备方法在固定聚苯醚与马来酸酐的条件下以DCPD型的环氧树脂与MDI型等其他环氧树脂为变因，进行胶水的物性实验。

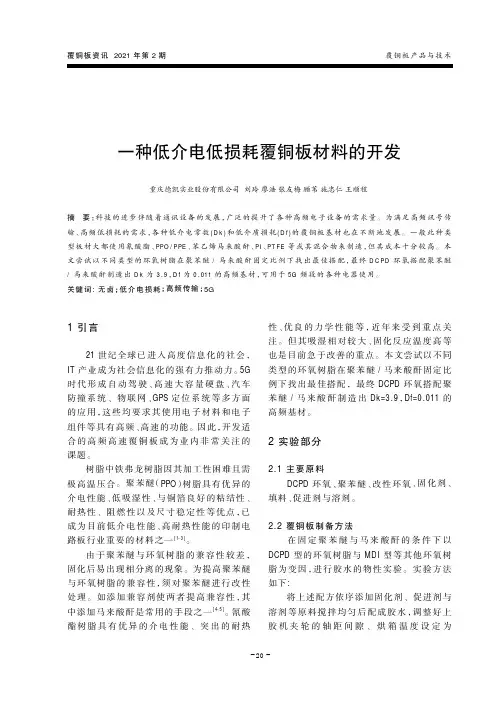

实验方法如下:将上述配方依序添加固化剂、促进剂与溶剂等原料搅拌均匀后配成胶水，调整好上胶机夹轮的轴距间隙、烘箱温度设定为一种低介电低损耗覆铜板材料的开发重庆德凯实业股份有限公司刘玲廖浩张友梅顾苇施忠仁王顺程摘要：科技的进步伴随着通讯设备的发展，广泛的提升了各种高频电子设备的需求量。

为满足高频讯号传输、高频低损耗的需求，各种低介电常数(Dk)和低介质损耗(Df)的覆铜板基材也在不断地发展。

一般此种类型板材大都使用氰酸脂、PPO/PPE、苯乙烯马来酸酐、PI、PTFE等或其混合物来制造，但其成本十分较高。

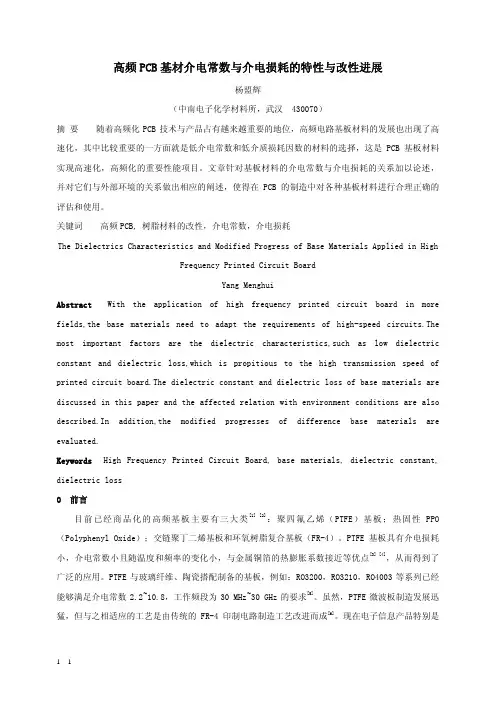

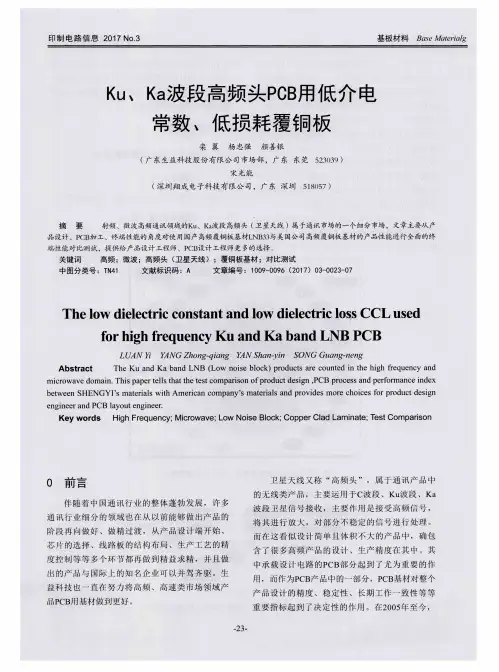

高频PCB基材介电常数与介电损耗的特性与改性进展杨盟辉（中南电子化学材料所，武汉 430070）摘 要 随着高频化PCB技术与产品占有越来越重要的地位，高频电路基板材料的发展也出现了高速化，其中比较重要的一方面就是低介电常数和低介质损耗因数的材料的选择，这是PCB基板材料实现高速化，高频化的重要性能项目。

文章针对基板材料的介电常数与介电损耗的关系加以论述，并对它们与外部环境的关系做出相应的阐述，使得在PCB的制造中对各种基板材料进行合理正确的评估和使用。

关键词 高频PCB, 树脂材料的改性，介电常数，介电损耗The Dielectrics Characteristics and Modified Progress of Base Materials Applied in HighFrequency Printed Circuit BoardYang MenghuiAbstract With the application of high frequency printed circuit board in more fields,the base materials need to adapt the requirements of high-speed circuits.The most important factors are the dielectric characteristics,such as low dielectric constant and dielectric loss,which is propitious to the high transmission speed of printed circuit board.The dielectric constant and dielectric loss of base materials are discussed in this paper and the affected relation with environment conditions are also described.In addition,the modified progresses of difference base materials are evaluated.Keywords High Frequency Printed Circuit Board, base materials, dielectric constant, dielectric loss0 前言目前已经商品化的高频基板主要有三大类[1] [2]：聚四氟乙烯（PTFE）基板；热固性PPO （Polyphenyl Oxide）；交链聚丁二烯基板和环氧树脂复合基板（FR-4）。
