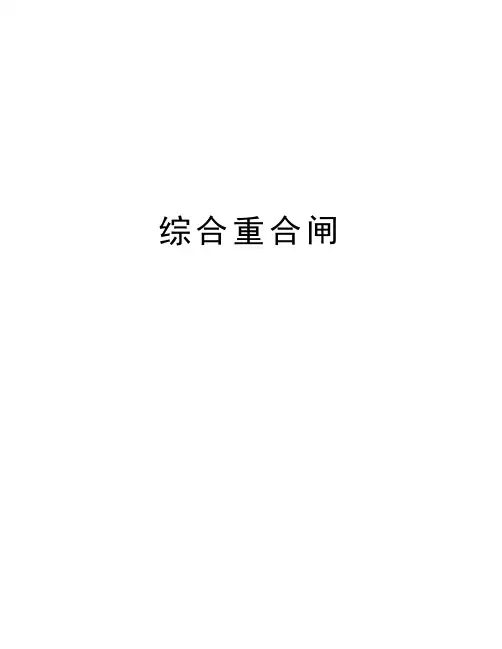

综合重合闸

线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。

对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。

此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。

这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。

由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。

本期我们讨论一下线路自动重合闸的相关问题。

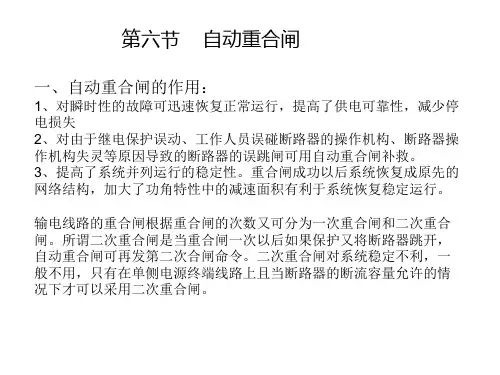

1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。

统计结果，重合闸的成功率在70%~90%。

重合闸的设置对于电力系统来说有利有弊。

（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。

特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。

2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。

因此我们只讨论线路重合闸。

按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。

所以在高压电网中基本上均采用一次重合闸。

只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。

按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。

这四种方式可以由屏上的转换把手或定值单中的控制字来选择。

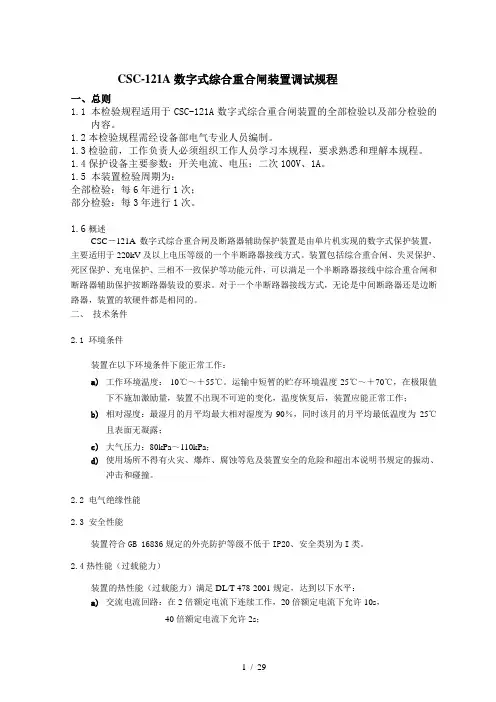

CSC-121A数字式综合重合闸装置调试规程一、总则1.1 本检验规程适用于CSC-121A数字式综合重合闸装置的全部检验以及部分检验的内容。

1.2本检验规程需经设备部电气专业人员编制。

1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。

1.4保护设备主要参数：开关电流、电压：二次100V、1A。

1.5 本装置检验周期为：全部检验：每6年进行1次；部分检验：每3年进行1次。

1.6概述CSC－121A数字式综合重合闸及断路器辅助保护装置是由单片机实现的数字式保护装置，主要适用于220kV及以上电压等级的一个半断路器接线方式。

装置包括综合重合闸、失灵保护、死区保护、充电保护、三相不一致保护等功能元件，可以满足一个半断路器接线中综合重合闸和断路器辅助保护按断路器装设的要求。

对于一个半断路器接线方式，无论是中间断路器还是边断路器，装置的软硬件都是相同的。

二、技术条件2.1 环境条件装置在以下环境条件下能正常工作：a)工作环境温度：-10℃～＋55℃。

运输中短暂的贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；b)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；c)大气压力：80kPa～110kPa；d)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

2.2 电气绝缘性能2.3 安全性能装置符合GB 16836规定的外壳防护等级不低于IP20、安全类别为I类。

2.4热性能（过载能力）装置的热性能（过载能力）满足DL/T 478-2001规定，达到以下水平：a)交流电流回路：在2倍额定电流下连续工作，20倍额定电流下允许10s，40倍额定电流下允许2s；b)交流电压回路：对U n为100/3V时，在2倍额定电压下连续工作；对U n为100V时，在1.4倍额定电压下连续工作。

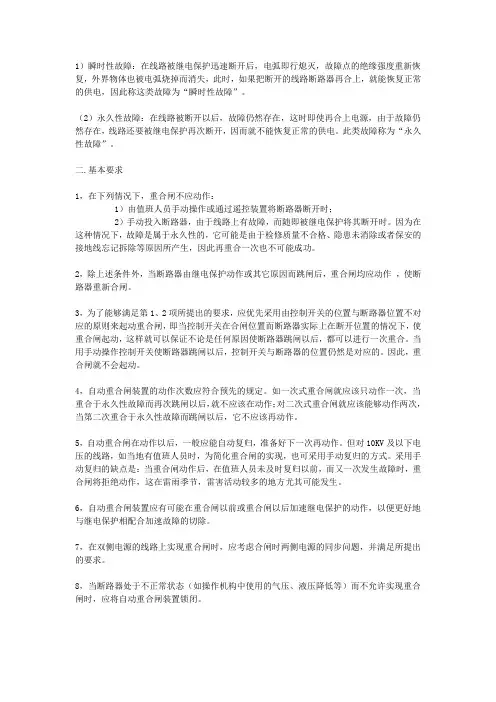

1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。

（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

此类故障称为“永久性故障”。

二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。

因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。

2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。

3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。

当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。

因此，重合闸就不会起动。

4，自动重合闸装置的动作次数应符合预先的规定。

如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。

5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。

但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。

采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。

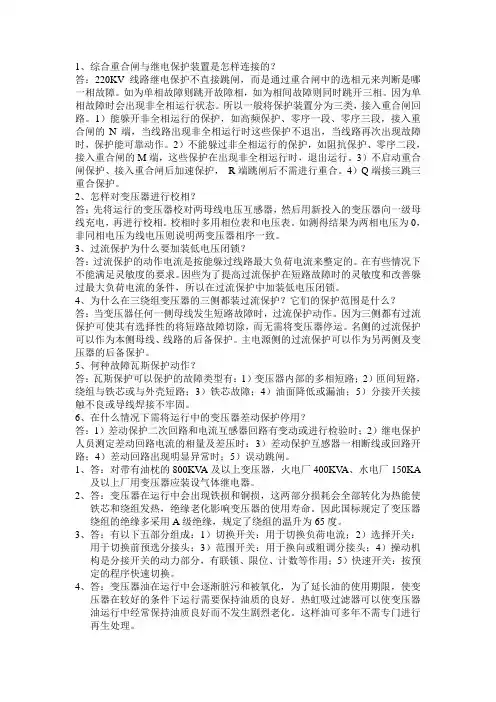

1、综合重合闸与继电保护装置是怎样连接的？答：220KV线路继电保护不直接跳闸，而是通过重合闸中的选相元来判断是哪一相故障。

如为单相故障则跳开故障相，如为相间故障则同时跳开三相。

因为单相故障时会出现非全相运行状态。

所以一般将保护装置分为三类，接入重合闸回路。

1）能躲开非全相运行的保护，如高频保护、零序一段、零序三段，接入重合闸的N端，当线路出现非全相运行时这些保护不退出，当线路再次出现故障时，保护能可靠动作。

2）不能躲过非全相运行的保护，如阻抗保护、零序二段，接入重合闸的M端，这些保护在出现非全相运行时，退出运行。

3）不启动重合闸保护、接入重合闸后加速保护，R端跳闸后不需进行重合。

4）Q端接三跳三重合保护。

2、怎样对变压器进行校相？答：先将运行的变压器校对两母线电压互感器，然后用新投入的变压器向一级母线充电，再进行校相。

校相时多用相位表和电压表。

如测得结果为两相电压为0，非同相电压为线电压则说明两变压器相序一致。

3、过流保护为什么要加装低电压闭锁？答：过流保护的动作电流是按能躲过线路最大负荷电流来整定的。

在有些情况下不能满足灵敏度的要求。

因些为了提高过流保护在短路故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。

4、为什么在三绕组变压器的三侧都装过流保护？它们的保护范围是什么？答：当变压器任何一侧母线发生短路故障时，过流保护动作。

因为三侧都有过流保护可使其有选择性的将短路故障切除，而无需将变压器停运。

名侧的过流保护可以作为本侧母线、线路的后备保护。

主电源侧的过流保护可以作为另两侧及变压器的后备保护。

5、何种故障瓦斯保护动作？答：瓦斯保护可以保护的故障类型有：1）变压器内部的多相短路；2）匝间短路，绕组与铁芯或与外壳短路；3）铁芯故障；4）油面降低或漏油；5）分接开关接触不良或导线焊接不牢固。

6、在什么情况下需将运行中的变压器差动保护停用？答：1）差动保护二次回路和电流互感器回路有变动或进行检验时；2）继电保护人员测定差动回路电流的相量及差压时：3）差动保护互感器一相断线或回路开路；4）差动回路出现明显异常时；5）误动跳闸。

综合重合闸一、综合重合闸1、应用原因及规程规定： 220kV及以上系统中，由于架空线路的线间距离大，发生相间故障的机会减少，绝大部分故障都是瞬时性单相接地故障。

因此，在线路上装设可以分相操作的三个单相断路器，当发生单相接地故障时，只把发生故障的一相断开，然后进行重合（单相自动重合闸），而未发生故障的两相一直继续运行，将两个系统联系着。

这样，不仅可以大大提高供电的可靠性和系统并列运行的稳定性，而且还可以减少相间故障的发生。

而在线路上发生相间故障时，仍然跳开三相断路器，而后进行三相自动重合闸。

规程规定：220KV线路当满足对双侧电源三相ARD的规定时应装设三相ARD，否则装设综合自动重合闸；330~1000KV线路装设综合自动重合闸2、综合重合闸定义：把单相自动重合闸和三相重合闸综合在一起的重合闸装置。

*3、综合重合闸利用切换开关的切换，可实现四种重合方式：（1）综合重合闸方式：线路上发生单相接地故障时，故障相跳开，实行单相自动重合，当重合到永久性单相故障时，若不允许长期非全相运行，则应断开三相，并不再进行自动重合；若允许长期非全相运行，保护第二次动作跳单相，实行非全相运行。

当线路上发生相间短路故障时，三相QF跳开，实行三相ARD，当重合到永久性相间故障时，则断开三相并不再进行自动重合。

（2）三相重合闸方式：线路上发生任何形式的故障时，均实行三相自动重合闸。

当重合到永久性故障时，断开三相并不再进行自动重合。

（3）单相重合闸方式：线路上发生单相故障时，实行单相自动重合，当重合到永久性单相故障时，保护动作跳开三相并不再进行重合。

当线路发生相间故障时，保护动作跳开三相后不进行自动重合。

（4）停用方式（直跳方式）：线路上发生任何形式的故障时，保护运作均跳开三相而不进行重合。

4、综合重合闸方式的特殊问题（1）需要设置故障判别元件和故障选相元件。

（2）应考虑潜供电流对综合重合闸装置的影响。

（3）应考虑非全相运行对继电保护的影响。

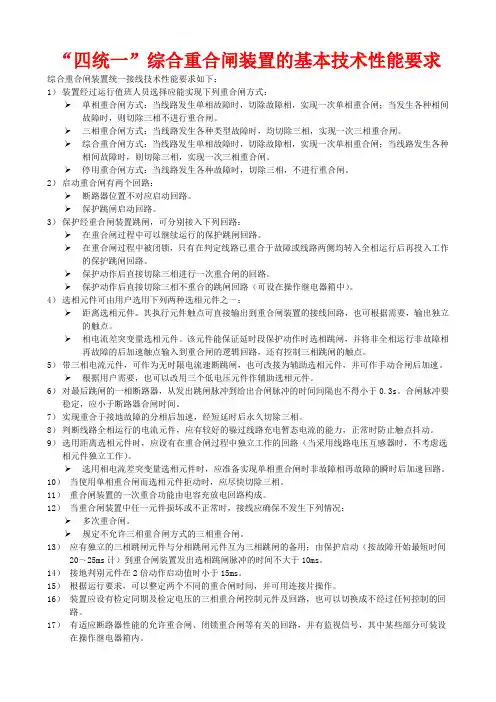

“四统一”综合重合闸装置的基本技术性能要求综合重合闸装置统一接线技术性能要求如下：1）装置经过运行值班人员选择应能实现下列重合闸方式：单相重合闸方式：当线路发生单相故障时，切除故障相，实现一次单相重合闸；当发生各种相间故障时，则切除三相不进行重合闸。

三相重合闸方式：当线路发生各种类型故障时，均切除三相，实现一次三相重合闸。

综合重合闸方式：当线路发生单相故障时，切除故障相，实现一次单相重合闸；当线路发生各种相间故障时，则切除三相，实现一次三相重合闸。

停用重合闸方式：当线路发生各种故障时，切除三相，不进行重合闸。

2）启动重合闸有两个回路：断路器位置不对应启动回路。

保护跳闸启动回路。

3）保护经重合闸装置跳闸，可分别接入下列回路：在重合闸过程中可以继续运行的保护跳闸回路。

在重合闸过程中被闭锁，只有在判定线路已重合于故障或线路两侧均转入全相运行后再投入工作的保护跳闸回路。

保护动作后直接切除三相进行一次重合闸的回路。

保护动作后直接切除三相不重合的跳闸回路（可设在操作继电器箱中）。

4）选相元件可由用户选用下列两种选相元件之一：距离选相元件。

其执行元件触点可直接输出到重合闸装置的接线回路，也可根据需要，输出独立的触点。

相电流差突变量选相元件。

该元件能保证延时段保护动作时选相跳闸，并将非全相运行非故障相再故障的后加速触点输入到重合闸的逻辑回路，还有控制三相跳闸的触点。

5）带三相电流元件，可作为无时限电流速断跳闸，也可改接为辅助选相元件，并可作手动合闸后加速。

根据用户需要，也可以改用三个低电压元件作辅助选相元件。

6）对最后跳闸的一相断路器，从发出跳闸脉冲到给出合闸脉冲的时间间隔也不得小于0.3s。

合闸脉冲要稳定，应小于断路器合闸时间。

7）实现重合于接地故障的分相后加速，经短延时后永久切除三相。

8）判断线路全相运行的电流元件，应有较好的躲过线路充电暂态电流的能力，正常时防止触点抖动。

9）选用距离选相元件时，应设有在重合闸过程中独立工作的回路（当采用线路电压互感器时，不考虑选相元件独立工作）。

国网公司58个专业名词解释1、六统一、新六统一、九统一：六统一为国网公司对保护装置的功能配置、回路设计、端子排布置、接口标准、屏柜压板、保护定值（报告格式）六个方面做出的统一规范。

后面发布新六统一对智能站入网测试、保护功能、信息规范进行统一，九统一确定版本认证测试、信息展示、信息规范。

2、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。

3、高频闭锁距离保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。

4、二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

5、重复接地：将零线上的一点或多点，与大地进行再一次的连接叫重复接地。

6、距离保护：是利用阻抗元件来反应短路故障的保护装置。

因阻抗元件反应接入该元件的电压与电流的比值（U/I=Z），即反应短路故障点至保护安装处的阻抗值，而线路的阻抗与距离成正比，所以称这种保护为距离保护或阻抗保护。

7、零序保护：在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路的继电保护装置统称为零序保护。

零序电流保护就是常用的一种。

8、后备保护：是指当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。

9、高频保护：就是故障后将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。

10、电力系统安全自动装置：是指防止电力系统失去稳定和避免电力系统发生大面积停电的自动保护装置。

11、电力系统事故：是指电力系统设备故障或人员工作失误，影响电能供应数量和质量并超过规定范围的事件。

12、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。

山东理工大学成人高等教育 微机继电保护 复题库一、名词解释1、三相一次重合闸：2、微机保护的算法：3、 电力系统自动低频减载：4、三段式电流保护：5、微机保护的数据采集系统：6、反时限过电流保护：7、输电线路三段式电流保护： 8、距离保护： 9、.综合重合闸： 10、励磁涌流： 11、按相启动： 12、备用电源自投： 二、选择题：1、在微机保护中，A/D 代表（ ）；A: 数字信号处理单元 B: 微处理器 C: 模数转换器 D: 低通滤波器； 2、 在微机保护中，S./H 代表（ ）；A: 多路转换开关 B: 低通滤波器 C: 采样保持电路 D: 电压变换器 3、 在微机保护中，VFC 代表（ ）；A: 低通滤波器 B: 采样保持电路 C: 电压频率变换器 D: 多路转换开关 4、 当输电线路A 相发生单相接地故障时，在故障初始阶段，相电流突变量的特征是（ ） A: A 相最大，B 、C 相等。

B: B 相最大，A 、C 相相等。

C: B 相等于零，A 、C 相相等。

D: A 、B 、C 三相相等5、 在中性点非直接接地系统中，为了提高供电可靠性，电流保护的接线方式一般采用( ) A: 三相星形接线 B: 两相星形接线 C: 00接线方式 D: 900接线方式6、通常抑制电磁干扰的方法中，不属于常用措施的是（ ） A: 抑制干扰源 B: 增强保护装置的电磁屏蔽 C: 阻断干扰通道 D: 降低受保护装置的噪声敏感度7、根据采样定理，采样频率f s 和被侧信号的最高频率f max 应满足：（ ） A: max f f s > B: max 2f f s > C:max 5f f s > D: max 2f f s <第1页 共7页8、采样周期为Ts 的离散控制系统，如果系统的脉冲传递函数H(Z)已知时，则系统的频率特性表达式为（ ）A: )(Z H B: )(ωj H C: )(ωj e H D:)(s T j e H ω 9、当发生AB 两相短路故障时，相电流差突变量启动元件AC BC AB I I I ∆∆∆,,中，动作最灵敏的是（ ）A: AB I ∆ B: BC I ∆ C: CA I ∆ D: BC AB I I ∆∆,10、在中性点直接接地系统中，当采用综合重合闸时，在线路发生单相接地故障时，保护的动作状态是（ ）A: 跳故障相重合； B: 跳任一相重合； C: 跳三相重合； D: 保护前加速。

使用综合重合闸的有关问题及提高重合功率的措施目前各网的220千伏线路广泛采用了综合重合闸，运行以来往往由于重合闸的配置、整定计算、保护相互配合、装置结线、调整试验等方面存在的问题没有得到妥善解决，使重合成功率很低，甚至出现越级跳闸，严重地影响系统的安全运行。

为提高重合成功率，防止保护拒动、误动，特提出如下的要求：一、重合闸方式的选择合理选用重合闸方式，是保证系统安全运行的一个重要方面，由于三相重合闸简单可靠，因此，在采用三相重闸可以满足系统运行实际要求的220千伏线路上，应该尽量采用三相重合方式，当根据系统的具体情况，为了保证系统稳定运行和对用户不间断供电的要求，才采用综合或单相重合闸，例如：1.对重要供电地区或用户供电的单电源的单回线。

2.对测电源的单回联线式。

3.双测电源双回联络线可根据具体条件。

装设三相或综合重合闸。

4.对三回及多回路的环网系统一般应该选用三相重合闸，只有经过系统稳定计算确有需要时，才考虑采用综合重合闸。

为了防止环网系统采用三相重合闸后，在某些特定的运行方式下可能出现不允许的非同期重合情况，可在这些三相重合闸中适当配备检查本线路两侧同期的装置。

二、对现有综合重合闸装置的回路结线的基本要求综合重合闸装置的回路结线原则，除应满足三相重合闸的一般要求外(如一次重合，与开关操作机构相适应等)尚应满足如下要求：1.选相元件能正确选相，应保证单相故障只跳故障相，单相重合，多相故障跳三相。

若使用综合重合方式，其重合时间应自最后跳闸的一相开始计算。

当选相跳闸回路拒绝动作时，装置应以尽可能短的时间跳开三相。

2.不论选用单相、三相、综合或停用重合闸的方式，必须保证在各种情况下，该重合时必须重合，不该重合时，不允许误重合。

3.后加速要有判别线路全相运行的回路，保证重合于永久性故障时能快速切除故障，而重合于故障已消失的线路上时，不致因保护装置返回慢或系统的暂态过程而错误跳闸。

后加速回路最好在重合闸整组复归后始退出工作，允许在此期间内相邻线路故障时的无选择动作。
