重合闸如何闭锁

1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。

（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

此类故障称为“永久性故障”。

二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。

因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。

2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。

3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。

当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。

因此，重合闸就不会起动。

4，自动重合闸装置的动作次数应符合预先的规定。

如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。

5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。

但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。

采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。

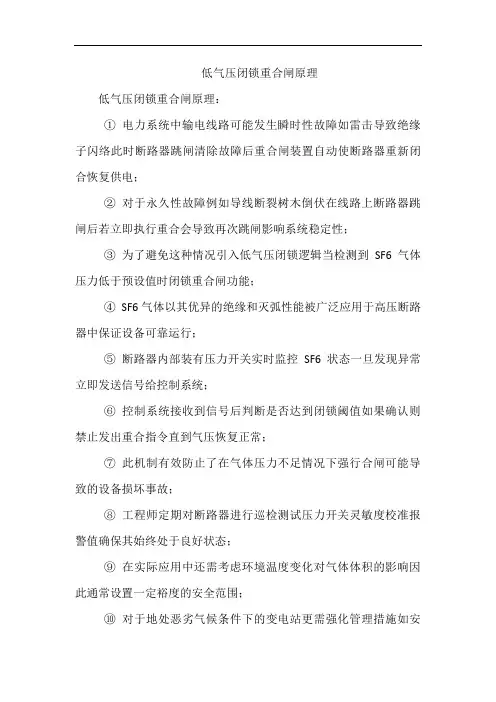

低气压闭锁重合闸原理
低气压闭锁重合闸原理：
①电力系统中输电线路可能发生瞬时性故障如雷击导致绝缘子闪络此时断路器跳闸清除故障后重合闸装置自动使断路器重新闭合恢复供电；
②对于永久性故障例如导线断裂树木倒伏在线路上断路器跳闸后若立即执行重合会导致再次跳闸影响系统稳定性；
③为了避免这种情况引入低气压闭锁逻辑当检测到SF6气体压力低于预设值时闭锁重合闸功能；
④SF6气体以其优异的绝缘和灭弧性能被广泛应用于高压断路器中保证设备可靠运行；
⑤断路器内部装有压力开关实时监控SF6状态一旦发现异常立即发送信号给控制系统；
⑥控制系统接收到信号后判断是否达到闭锁阈值如果确认则禁止发出重合指令直到气压恢复正常；
⑦此机制有效防止了在气体压力不足情况下强行合闸可能导致的设备损坏事故；
⑧工程师定期对断路器进行巡检测试压力开关灵敏度校准报警值确保其始终处于良好状态；
⑨在实际应用中还需考虑环境温度变化对气体体积的影响因此通常设置一定裕度的安全范围；
⑩对于地处恶劣气候条件下的变电站更需强化管理措施如安
装加热装置防止冬季低温造成压力下降；
⑪随着智能电网建设推进未来有望实现远程监测自动化调控进一步增强电力系统的安全性和经济性；
⑫低气压闭锁重合闸作为保障电力系统稳定运行的重要措施之一其合理配置和维护对电力供应质量有着直接影响。

对闭锁重合闸逻辑的说明
一、智能终端中闭锁重合闸逻辑如下图
图1闭锁重合闸判别
以下4种情况产生闭重信号：
1.在GOOSE遥跳或手跳情况下产生闭锁重合闸信号；
2.在GOOSE TJR（永跳）有效情况下产生闭锁重合闸信号；
3.在非电量直跳有效情况下产生闭锁重合闸信号；
4.在闭锁重合闸开入有效情况下产生闭锁重合闸信号；
二、GOOSE遥跳和手跳增加保持的逻辑说明
图2闭锁重合闸判别
如上图逻辑，增加GOOSE遥跳或手跳的保持，直至GOOSE遥合或手合有效解除保持；
三、闭锁重合闸信号的应用说明
过程层智能终端产生闭锁重合信号后，该信号上送给间隔层装置，间隔层装置使用该信号给重合闸放电，确保开关不会误合闸。

在工程实际应用中通过间隔层重合闸的放电来保证手跳和遥跳时对重合闸逻辑的闭锁，
而非通过保持GOOSE遥跳和手跳信号达到闭锁目的。

在现场调试过程中，有现场反馈南瑞继保该信号一直保持，其他厂家多为不保持。

目前SHR为不保持。

上海思源弘瑞自动化有限公司
2013-12-18。

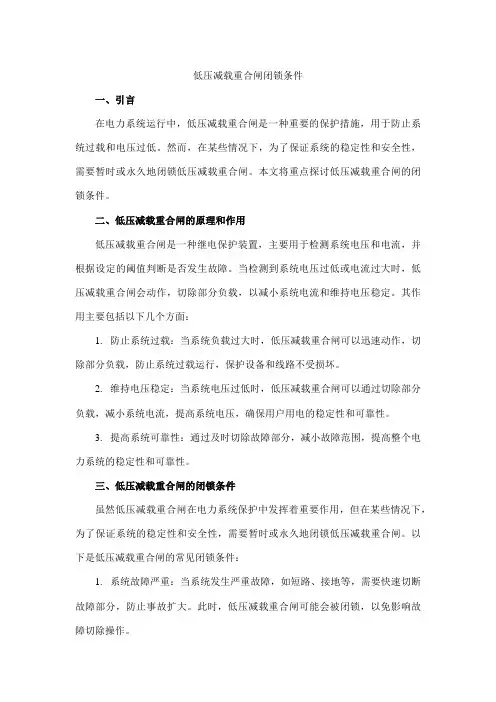

低压减载重合闸闭锁条件一、引言在电力系统运行中，低压减载重合闸是一种重要的保护措施，用于防止系统过载和电压过低。

然而，在某些情况下，为了保证系统的稳定性和安全性，需要暂时或永久地闭锁低压减载重合闸。

本文将重点探讨低压减载重合闸的闭锁条件。

二、低压减载重合闸的原理和作用低压减载重合闸是一种继电保护装置，主要用于检测系统电压和电流，并根据设定的阈值判断是否发生故障。

当检测到系统电压过低或电流过大时，低压减载重合闸会动作，切除部分负载，以减小系统电流和维持电压稳定。

其作用主要包括以下几个方面：1.防止系统过载：当系统负载过大时，低压减载重合闸可以迅速动作，切除部分负载，防止系统过载运行，保护设备和线路不受损坏。

2.维持电压稳定：当系统电压过低时，低压减载重合闸可以通过切除部分负载，减小系统电流，提高系统电压，确保用户用电的稳定性和可靠性。

3.提高系统可靠性：通过及时切除故障部分，减小故障范围，提高整个电力系统的稳定性和可靠性。

三、低压减载重合闸的闭锁条件虽然低压减载重合闸在电力系统保护中发挥着重要作用，但在某些情况下，为了保证系统的稳定性和安全性，需要暂时或永久地闭锁低压减载重合闸。

以下是低压减载重合闸的常见闭锁条件：1.系统故障严重：当系统发生严重故障，如短路、接地等，需要快速切断故障部分，防止事故扩大。

此时，低压减载重合闸可能会被闭锁，以免影响故障切除操作。

2.开关柜操作不当：如果开关柜操作过程中出现操作不当、操作顺序错误等情况，可能会导致开关柜内部短路或接地故障。

为了确保操作人员安全和设备完整性，低压减载重合闸可能会被闭锁。

3.通信故障：低压减载重合闸通常需要与上级控制系统进行通信，以实时获取系统运行状态和参数。

当通信系统出现故障或通信中断时，低压减载重合闸可能会被闭锁，以免因无法获取实时数据而导致误动作。

4.设备故障或异常：低压减载重合闸设备本身出现故障或异常情况时，为了保证设备正常运行和避免误动作，低压减载重合闸可能会被暂时闭锁，待设备恢复正常后再重新投入运行。

国 网技术 学 院学报
第 １ ７卷 第 ４期
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｓ ｔ ａ ｔ ｅ Ｇｒ ｉ ｄ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｃｏ ｌ ｌ ｅ ｇ ｅ
ｌ ５
设计 。 而在 置 １ 线路 保护 装置 ２
图 ３ 手 动 操 作 重 合 闸 闭 锁 示 意 图
实现 ２个操 作箱 内断路 器位 置继 电器 的 同步 变位 。
目前该 电编码锁 正在 联系 厂家进 行研 发 中。
３ － ２ 问题 ２解决 方案 对于 ２ ２ ０ ｋ Ｖ及 以上 电压等 级 变 电站 ，过 程 网
络 一 般采 用 双 重化 配 置 ．两 套 网络之 间要 绝 对 独
问题 １ ， 由 于两套操 作 把手 以及 遥跳／ 合 出 口的
３ 改 进 方 案
３ ． １ 问题 １解 决 方 案
设计 ， 当用 第 １ 套 进 行 了遥 合／ 手合 操 作 ， 闭合 了断 路 器 。再 用 第 ２套 进行 遥 跳／ 手 跳操 作 ，分 开断 路 器 ，如 果此 时保 护装 置投 入 了不 对应 启 动重 合 闸 ， 第 １套 保 护装 置 会 判 断 断路 器 偷跳 而误 重 合 以及
１ ６

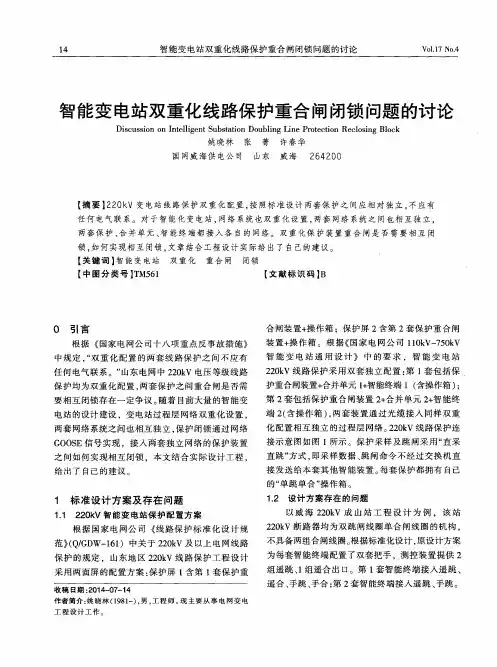

智能 变 电站 双重 化线 路保 护重 合 闸闭锁 问题 的讨论
Ｖ ｏ １ ． １ ７ Ｎ ｏ ． ４
中运行 人 员 不 可 能用 五 防 电子 钥 匙 同时 导 通 两个 锁 具 。因此这 样设 计 同样存在 问题 。 本 工程设 计人
所示 ， 这样 实现 了第 １ 套母 线保 护 装置 闭锁 另 ｌ套 线路保 护 的重合 闸 ， 也保证 了 ２套 网络 的独 立性 。
端还 是会 误发事 故 总信号

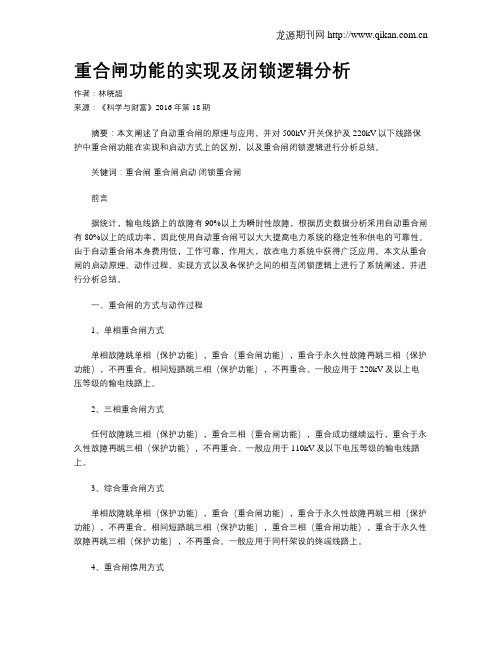

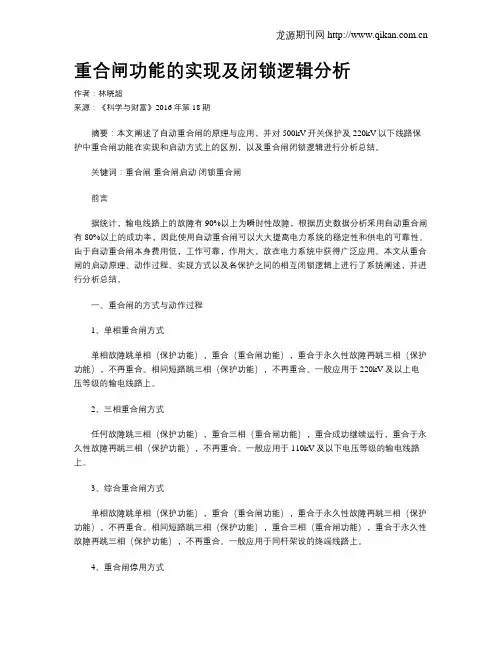

重合闸功能的实现及闭锁逻辑分析作者：林晓超来源：《科学与财富》2016年第18期摘要：本文阐述了自动重合闸的原理与应用，并对500kV开关保护及220kV以下线路保护中重合闸功能在实现和启动方式上的区别，以及重合闸闭锁逻辑进行分析总结。

关键词：重合闸重合闸启动闭锁重合闸前言据统计，输电线路上的故障有90%以上为瞬时性故障，根据历史数据分析采用自动重合闸有80%以上的成功率，因此使用自动重合闸可以大大提高电力系统的稳定性和供电的可靠性。

由于自动重合闸本身费用低，工作可靠，作用大，故在电力系统中获得广泛应用。

本文从重合闸的启动原理、动作过程、实现方式以及各保护之间的相互闭锁逻辑上进行了系统阐述，并进行分析总结。

一、重合闸的方式与动作过程1、单相重合闸方式单相故障跳单相（保护功能），重合（重合闸功能），重合于永久性故障再跳三相（保护功能），不再重合。

相间短路跳三相（保护功能），不再重合。

一般应用于220kV及以上电压等级的输电线路上。

2、三相重合闸方式任何故障跳三相（保护功能），重合三相（重合闸功能），重合成功继续运行，重合于永久性故障再跳三相（保护功能），不再重合。

一般应用于110kV及以下电压等级的输电线路上。

3、综合重合闸方式单相故障跳单相（保护功能），重合（重合闸功能），重合于永久性故障再跳三相（保护功能），不再重合。

相间短路跳三相（保护功能），重合三相（重合闸功能），重合于永久性故障再跳三相（保护功能），不再重合。

一般应用于同杆架设的终端线路上。

4、重合闸停用方式二、重合闸的启动方式1、位置不对应起动方式（由控制字决定是否投入）跳闸位置继电器动作了（TWJ=1），断路器现处于断开状态，控制开关在合闸后状态，位置不对应，起动重合闸。

（在“跳位继电器动作TWJ=1”的条件中还可加入检查线路无电流的条件以进一步确认断路器现处于断开状态，提高可靠性，防止由于TWJ继电器异常、接点粘连等使重合闸一直处于起动状态）控制开关在合闸后状态判断方法：a.用合闸后的KK接点来判断“控制开关在合闸后状态” 。

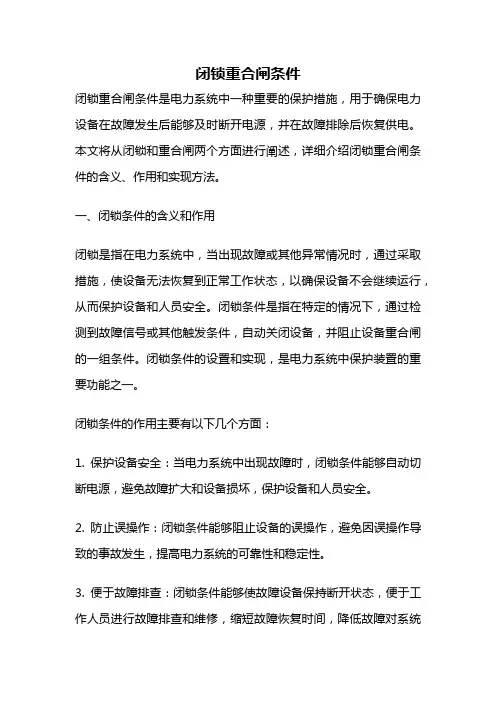

闭锁重合闸条件闭锁重合闸条件是电力系统中一种重要的保护措施，用于确保电力设备在故障发生后能够及时断开电源，并在故障排除后恢复供电。

本文将从闭锁和重合闸两个方面进行阐述，详细介绍闭锁重合闸条件的含义、作用和实现方法。

一、闭锁条件的含义和作用闭锁是指在电力系统中，当出现故障或其他异常情况时，通过采取措施，使设备无法恢复到正常工作状态，以确保设备不会继续运行，从而保护设备和人员安全。

闭锁条件是指在特定的情况下，通过检测到故障信号或其他触发条件，自动关闭设备，并阻止设备重合闸的一组条件。

闭锁条件的设置和实现，是电力系统中保护装置的重要功能之一。

闭锁条件的作用主要有以下几个方面：1. 保护设备安全：当电力系统中出现故障时，闭锁条件能够自动切断电源，避免故障扩大和设备损坏，保护设备和人员安全。

2. 防止误操作：闭锁条件能够阻止设备的误操作，避免因误操作导致的事故发生，提高电力系统的可靠性和稳定性。

3. 便于故障排查：闭锁条件能够使故障设备保持断开状态，便于工作人员进行故障排查和维修，缩短故障恢复时间，降低故障对系统运行的影响。

二、闭锁条件的实现方法闭锁条件的实现方法主要有以下几种：1. 电气闭锁：通过电气信号来实现闭锁条件。

当系统出现故障时，保护装置会检测到故障信号，并通过控制信号将设备闭锁，阻止设备重合闸。

常见的电气闭锁方式有电磁闭锁和电子闭锁等。

2. 机械闭锁：通过机械装置来实现闭锁条件。

当系统出现故障时，机械装置会自动切断电源，并将设备锁定在断开状态，防止设备重合闸。

常见的机械闭锁方式有机械锁和机械插销等。

3. 逻辑闭锁：通过逻辑控制来实现闭锁条件。

当系统出现故障时，保护装置会根据预设的逻辑条件，判断是否需要闭锁设备。

逻辑闭锁可以根据具体的故障类型和保护要求进行灵活设置，提高闭锁条件的精确性和可靠性。

三、重合闸条件的含义和作用重合闸是指在故障排除后，将设备重新接通电源，恢复供电的操作。

重合闸条件是指在故障排除后，通过检测到特定的条件，自动允许设备重合闸的一组条件。

220kV线路保护闭锁重合闸功能的探讨发布时间：2021-03-25T01:51:28.976Z 来源：《河南电力》2020年9期作者：高培[导读] 据统计，架空线路故障有90%以上属于瞬时性故障。

当故障清除后，自动重合闸装置能在短时间内闭合断路器、恢复系统正常运行。

（广东电网有限责任公司东莞供电局广东东莞 523000）摘要：闭锁重合闸，是为了防止人为分闸或线路重合于故障时断路器重合，造成人身和设备损害而扩大事故，对于线路保护具有重要意义。

本文主要通过分析某220kV线路主二保护防跳试验的异常情况，对220kV线路保护闭锁重合闸功能展开探讨，包括双重化配置线路保护之间闭锁重合闸配合、各类型操作箱与保护之间闭锁重合闸的配合等等。

关键词：线路保护；闭锁重合闸；操作箱引言据统计，架空线路故障有90%以上属于瞬时性故障。

当故障清除后，自动重合闸装置能在短时间内闭合断路器、恢复系统正常运行。

闭锁重合闸指的是，在某些情况下，不允许重合闸动作，比如手动分闸、手合于故障、不经重合闸的保护跳闸、保护后加速动作、断路器压力低等等，此时若断路器重合，可能导致系统再次经历事故、造成人身及设备伤害，不利于电力系统的安全性和稳定性，由此可见闭锁重合闸的重要性。

本文从实例出发，通过分析某220kV线路主二保护防跳试验异常现象，发现该闭锁重合闸的操作箱回路存在设计缺陷及运行隐患，由此对220kV线路保护闭锁重合闸功能展开更加全面、深入的探讨，对现场实际工作具有指导意义。

一、实例分析2020年04月28日，继保自动化班在500kV某站进行某220kV线路保护装置定检及相关工作。

该线路主一、主二保护型号均为RCS-931AMMV，采用操作箱防跳，型号为CZX-12R。

继保班进行防跳试验过程中，工作班成员模拟A相距离I段故障（时长0.1S）对主二保护装置加量，并由值班员长期置手合，主二保护装置显示“跳A、重A”，得到录波图如下：（1）异常动作过程：1）A相跳闸后，主二保护装置发出A相重合闸命令，由于A相保护跳闸启动了A相防跳回路，因此A相未重合。

变电站中的重合闸电力系统运行经验表明，架空线路绝大多数的故障都是“瞬时性”的，断路器跳闸后线路的绝缘性能（绝缘子和空气间隙）能得到恢复，再次重合能成功，这就提高了电力系统供电的可靠性。

因此，自动重合闸是广泛应用于架空线输电和架空线供电线路上的有效反事故措施（电缆输、供电不能采用）。

那么，变电站常用的重合闸逻辑是怎样的，我们今天就来学习一下。

对于220kV及以上的变电站，线路保护装置都为双套配置。

双套保护的重合闸之间该如何配合，怎么样保证重合闸在可以正确动作的情况下不会二次重合，我们就以220kV变电站的配置为例来简单介绍一下。

早期传统站的重合闸配置情况根据不同地区用户习惯，在间隔正常运行时，该间隔只投入其中一套保护装置的重合闸，而将另一套保护的重合闸出口压板取下。

我们以线路保护PRS-753A和操作箱PRS-789为例，当保护动作后，第一套线路保护启动自身重合闸，第二套线路保护通过“至重合闸”压板，来启动第一套的重合闸，经第一套保护判定满足条件后合闸出口，该方式最终的重合闸命令由一套保护装置发出，从根本上杜绝了二次重合的风险。

两套屏间联系回路如下图：图1 传统重合闸配置国网标准化之后的重合闸配置情况在国网标准化的Q/GDW 161-2007号文中专门提到，两套线路保护的交流及跳合闸回路完全独立，取消了相互闭锁和启动回路。

那这样是如何来避免二次重合闸的呢？有部分地区，直接只投入一套保护装置的重合闸，另外一套保护的重合闸完全退出，这样可以避免二次重合闸，但是牺牲了重合闸双重化的功能。

实际上，如果是合闸于故障，我们保护装置会发一个永跳命令即三跳闭重到操作箱的TJR，TJR的重动继电器来闭锁另外一套保护的重合闸，导致重合闸放电。

两屏间联系如下图：图2 国标后的重合闸配置智能站中的重合闸配置情况在智能站中，我们都是配置双套智能终端，分别用于第一套、第二套保护，也就是每套保护都有自己独立的操作箱，那他们的重合闸具体是如何实现互相闭锁的呢？例如某间隔在运行情况下由于某种原因出现故障，这时保护跳开，然后重合闸保护动作重合于故障，第一套保护作用于第一套智能终端的TJR，第一套智能终端TJR的重动继电器引出触点，用硬电缆发闭锁重合闸命令给第二套智能终端，第二套智能终端收到闭锁重合闸后，发goose报文给第二套保护，第二套保护重合闸放电。

：
：
电器开入来实现 的。重合闸闭锁逻辑分为 ：有外部 闭锁重 合 闸的输入 ；有软压板控制的某些闭锁重合闸条件满足 ， 出现一些不经过软压板控制的严重故障时 ，三相跳 闸同时 闭锁重合 闸，收到 Ｔ Ｖ断线闭锁重合闸等 。
Ｌ ＋ １ １ ０ Ｖ Ｊ １ Ｌ Ｐ １ ５ 至 主 二 保 护 闭 重 ： ＝ 。 ＝ 斗——＿ ａ ］ ：
后 放 电 ，满 足 “ 沟 通 三跳 ” 条 件 ，Ｐ Ｓ Ｌ － ６ ０ ２ Ｇ Ｃ 通 过该 接 点
在两套重合闸之间设置一定的闭锁关系 ，将有 效防止保护
的二 次重 合 问题 。
重合 闸有位 置不对 应启动 和保 护启动 两种 方式 。其 中，位置不对应启动主要是表征 当跳闸位置继 电器动作 ， 断路器跳位监视继 电器 ］ ｒ 、 Ｖ Ｊ 一１ 的同时 ，断路器处于合 闸 后状态（ 即合后位 ） ，合 后位 与跳位 不对应 而启动 的重合 闸，这种方式主要是为了防止断路器 “ 偷跳 ”或误碰 断路 器 的操作机构等造成的断路器误跳 闸；保护启 动重合 闸是
Ｐ Ｓ Ｌ － ６ ０ ２ Ｇ Ｃ （ 主二保护）
！ ：
操作箱 ！ 一 １ １ ０ Ｖ ：
Ｒ Ｃ Ｓ － ９ ３ １ Ａ Ｍ Ｍ （ 主 一保护）
０ ！
： Ｌ—— — Ｔ—— ————
： ＋ ２ ４ Ｖ ｏ ＿ ＿
— —
盒 墨 圭
！ ． ｉ
来冲击的问题 ，提 出了直接 闭锁 、间接 闭锁 、混合闭锁三种 重合 闸闭锁 方式，并对其优劣进行 了比较 。
关键 词 线路 保 护 重合 闸 双 重化 闭锁
０ 引言
按照 目前规范要求 ，２ ２ ０ ｋ Ｖ及 以上线路保 护需要 双重 化配置 ，相应地 ，两套 主保护间必须具备重合 闸功能 。若

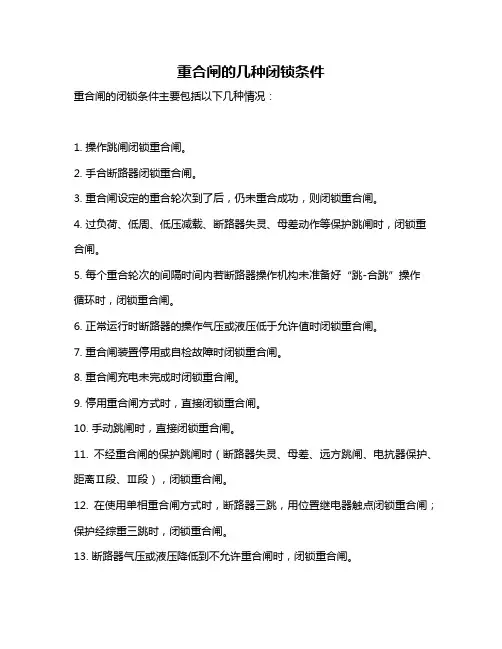

重合闸的几种闭锁条件
重合闸的闭锁条件主要包括以下几种情况：
1. 操作跳闸闭锁重合闸。

2. 手合断路器闭锁重合闸。

3. 重合闸设定的重合轮次到了后，仍未重合成功，则闭锁重合闸。

4. 过负荷、低周、低压减载、断路器失灵、母差动作等保护跳闸时，闭锁重合闸。

5. 每个重合轮次的间隔时间内若断路器操作机构未准备好“跳-合跳”操作
循环时，闭锁重合闸。

6. 正常运行时断路器的操作气压或液压低于允许值时闭锁重合闸。

7. 重合闸装置停用或自检故障时闭锁重合闸。

8. 重合闸充电未完成时闭锁重合闸。

9. 停用重合闸方式时，直接闭锁重合闸。

10. 手动跳闸时，直接闭锁重合闸。

11. 不经重合闸的保护跳闸时（断路器失灵、母差、远方跳闸、电抗器保护、距离Ⅱ段、Ⅲ段），闭锁重合闸。

12. 在使用单相重合闸方式时，断路器三跳，用位置继电器触点闭锁重合闸；保护经综重三跳时，闭锁重合闸。

13. 断路器气压或液压降低到不允许重合闸时，闭锁重合闸。

14. 线路保护后加速动作：当优先合闸的母线断路器重合于永久性故障线路上时，通过后加速保护动作脉冲，一方面对本断路器重合闸闭锁，同时对相应的中间断路器发出闭锁重合闸脉冲。

以上信息仅供参考，具体闭锁条件可能会因设备型号和制造商而有所不同。

如需了解更多信息，建议咨询专业人士或查阅相关书籍资料。

闭锁重合闸条件一、引言闭锁重合闸是电力系统中常见的操作方式，用于确保电力设备在运行过程中的安全和稳定。

闭锁重合闸条件是指在进行闭锁操作时所需要满足的条件，以保证操作的准确性和有效性。

本文将介绍闭锁重合闸条件的相关内容。

二、闭锁重合闸条件的基本概念闭锁重合闸条件是指在进行闭锁操作时，需要满足一定的条件才能实现重合闸。

这些条件通常包括以下几个方面：1. 路径条件：闭锁重合闸操作需要确保电流路径是通畅的，即电源到负载之间的电路是完整的，没有断路或短路现象。

2. 电压条件：闭锁重合闸操作需要保证电压水平符合要求，即在闭锁前，电力系统的电压稳定且达到运行标准。

3. 信号条件：闭锁重合闸操作需要接收到特定的信号，以判断设备是否处于合适的状态。

这些信号通常来自于各种保护装置、监测仪表等。

4. 时间条件：闭锁重合闸操作需要在适当的时间进行，以避免对电力系统的正常运行造成干扰或损害。

通常需要在合适的工作周期内进行操作。

5. 操作条件：闭锁重合闸操作需要由经过专门培训的操作人员进行，确保操作过程规范、准确。

三、闭锁重合闸条件的具体要求1. 路径条件要求：闭锁重合闸操作需要保证电力系统的电路完整无损，没有发生断路或短路等异常情况。

在进行操作前，需要检查电路连接是否正常，线路是否存在漏电、接地等问题。

只有当电路连接良好、没有异常情况时，才能进行闭锁重合闸操作。

2. 电压条件要求：闭锁重合闸操作需要保证电力系统的电压水平符合要求。

在进行操作前，需要检查电压是否稳定，是否达到运行标准。

只有当电压稳定且符合要求时，才能进行闭锁重合闸操作。

3. 信号条件要求：闭锁重合闸操作需要接收到特定的信号，以判断设备是否处于合适的状态。

这些信号通常来自于各种保护装置、监测仪表等。

在进行操作前，需要确保信号传输正常，且信号准确可靠。

只有当接收到正确的信号时，才能进行闭锁重合闸操作。

4. 时间条件要求：闭锁重合闸操作需要在适当的时间进行，以避免对电力系统的正常运行造成干扰或损害。

简述线路重合闸保护重合闸就是线路非永久性故障时（如雷击、树枝碰线跳闸等等）保护动作断路器跳闸闸后又再次合闸称为重合闸。

重合闸重合的间隔时间必需要让第一次故障得以恢复，譬如放电闪络的空气绝缘恢复，这样重合成功，线路就能恢复运行。

重合闸分为一次重合闸、多次重合闸两种，我国基本上采用一次重合闸。

重合闸包括检同期（就是检定断路器两端电压的同期性，包括电压差、频率差和同期角度差）、不检定或检无压（检定线路确无电压）。

国内一般110kV以下的断路器重合闸都是三相重合闸，在220kV 及以上电压因为断路器有分相跳闸，故而又有单相重合闸、三相重合闸和综合重合闸之分，不同的运行情况需要有选择性的采用不同的重合闸。

★一、重合闸由二种方式启动，一是由线路保护跳闸启动重合闸；二是由跳闸位置启动重合闸。

跳闸位置启动重合分为跳闸位置起动单重与跳闸位置启动三重，可由控制字分别控制投退。

二、对自动重合闸的基本要求作为安全自动装置之一的自动重合闸同继电保护装置一样应满足可靠性、选择性、灵敏性和速动性等要求：(1) 动作迅速在满足故障点去游离（即介质恢复绝缘能力）所需的时间和断路器消弧室和断路器的传动机构准备好再次动作所必须的时间的前提下，自动重合闸装置的动作时间应尽可能短。

因为，故障后从断路器断开到自动重合闸发出合闸脉冲的时间愈短，用户的停电的时间就可以相应缩短，从而可以减轻故障对用户用电和系统引起的不稳定带来的不良影响。

(2) 不允许任意多次重合自动重合闸动作次数应符合预先的规定。

如一次重合闸就只应重合一次。

当重合于永久性故障线而断路器再次跳闸时，自动重合闸就不应再重合。

在任何情况（例如，自动重合闸装置本身的元件损坏，继电器拒动等）下，发生永久性故障时都不应使断路器错误地多次重合。

因为发生永久性故障时，自动重合闸多次重合，将使系统多次遭受冲击，还可能会使断路器损坏，从而扩大事故。

(3) 动作后应能自动复归。

当自动重合闸成功动作一次后，应能自动复归，准备好再次动作。

重合闸闭锁压板问题220KV线路都是双套保护，也就有了两套重合闸，在此时，每套保护屏上都有“闭锁重合闸”压板，旨在本套装置的重合闸动作后，去闭锁另一套重合闸，不使重复动作。

110KV 以下系统线路中，都是一套保护，一套重合闸装置，重合闸的投退光操作重合闸压板就行，不象220KV线路的重合闸有那么多方式，如单重、双重、综重、停用等，投退不光要操作压板，还要操作重合闸方式选择把手。

但有的110KV以下系统的线路保护装置，不光有重合闸出口压板，还有重合闸闭锁压板，此时退出重合闸，就有了两种方法，一是退出重合闸出口压板，一是投入重合闸闭锁压板。

我们这里的情况是这样的（我是110KV的；110以上设备的情况我不知道）：1、重合闸出口压板：这个压板在取下的位置上，保护装置中的重合闸还是会充电的，重合闸的出口回路是断开的，就是保护动作后，重合闸还是会启动的，开关因为回路是断开的，开关不会合闸。

2、重合闸闭锁压板：这个压板的2端是有电压的（一般情况下为24V），在这个压板投入的情况下，保护装置中的重合闸放电回路接通的，所以重合闸不会充电。

我们这里停重合闸操作的方法是：放上闭锁压板，取下出口压板（双保险），另：重合闸出口压板在有些保护图纸上的写成保护合闸出口压板的。

但是保护装置去自动合闸的回路一般就只有重合闸回路，所以我们有时候把这个压板的命名写成重合闸出口压板。

投入“重合闸闭锁”压板之后，重合闸逻辑被闭锁，跳闸之后保护装置不会发重合闸命令；断开重合闸出口压板，只是断开了出口的电气回路，保护装置还是会发重合闸命令。

两者有本质的区别。

另外，有些时候其他保护动作（如母差）需要闭锁线路重合闸，只能去闭锁重合闸压板，而没有办法去断开重合闸出口回路。

名词解释：1、失磁：失磁是指发电机运转中，由于励磁回路某些故障引起的励磁电流的中断。

2、零序电流：电力系统中任一点发生单项或两项的接地短路故障时，系统中就会产生零序电流。

此时，在接地故障点会出现一个零序电压，在此电压作用下就会产生零序电流，零序电流是从故障点经大地至电气设备中性点接地后返回故障点，为回路的特有的一种反映接地故障的电流。

闭锁重合闸条件一、引言闭锁重合闸是电力系统中一项重要的操作控制手段，用于保障电力设备的安全运行。

闭锁重合闸条件是指在进行重合闸操作之前，需要满足一定的条件，以确保操作的安全性和可靠性。

本文将详细介绍闭锁重合闸条件的相关内容。

二、闭锁重合闸条件的基本概念闭锁重合闸条件是指在进行重合闸操作之前，需要满足以下基本条件：1. 断路器处于断开位置：在进行重合闸操作之前，必须确保断路器处于断开位置，即断开电路的状态。

这是为了避免在重合闸时造成电弧短路，导致设备损坏或人员伤害。

2. 断路器处于闭锁状态：闭锁是指通过电气或机械装置，使断路器无法合闸的状态。

在进行重合闸操作之前，必须确保断路器处于闭锁状态，以防止意外合闸。

3. 线路电压为零：在进行重合闸操作之前，必须确保线路上的电压为零，即没有电压存在。

这是为了避免在合闸时产生过大的电流冲击，对设备和人员造成危险。

三、闭锁重合闸条件的具体要求闭锁重合闸条件的具体要求根据不同的电力系统和设备特点可能会有所不同，但一般包括以下方面：1. 线路断开检测：需要通过电气或机械装置来检测线路是否处于断开位置，以确保断路器可以进行重合闸操作。

2. 闭锁装置的设置：需要在断路器上设置闭锁装置，使其无法合闸。

闭锁装置可以是电气式的，也可以是机械式的，根据实际情况选择合适的闭锁装置。

3. 电压检测装置：需要设置电压检测装置来监测线路上的电压是否为零。

电压检测装置可以是电压互感器或其他电气装置，用于确保线路上没有电压存在。

4. 闭锁重合闸控制逻辑：需要设计合理的闭锁重合闸控制逻辑，确保在满足上述条件的情况下，才能进行重合闸操作。

控制逻辑可以通过电气保护装置或自动化系统实现。

5. 操作人员权限管理：需要对操作人员进行权限管理，确保只有经过培训和具备相关技能的人员才能进行闭锁重合闸操作，避免操作失误或非法操作。

四、闭锁重合闸条件的意义和作用闭锁重合闸条件的设置和遵守对于电力系统的安全运行具有重要的意义和作用：1. 保护设备的安全性：闭锁重合闸条件的设置可以避免在不适当的情况下进行重合闸操作，减少设备损坏的风险，延长设备的使用寿命。

论
遥控操作闭锁重合闸的探讨
史营 大庆 油田电力集团供 电公司中心试 验所
【 摘 要ｌ以 １ １ ０ ｋ Ｖ 赵 家泡 变电所为例， 对遥控操 作重合 闸的闭锁作 了 些探讨， 通过加 中间继电器的方法解决遥控操作 重合 闸不能闭锁的实际
一
问题 。
【 关键 词Ｉ遥控操作； 闭锁 ； 重合 闸
１ ４ ｌ ５ １ ６ １Fra bibliotek７ １ ８ Ｔ Ｚ ６ Ｃ ０ Ｍ６ Ｈ Ｚ ７ Ｔ Ｚ ７ Ｃ Ｏ Ｍ７
遥控 对象 遥控 对象 遥控 对象 遥控 对象 遥控 对象
６ 分 ６合分 公共端 ７ 合 ７ 分 ７ 合分公共端
１ ， 前言 ３ ． 解 决 方法 目 前， 供 电公 司要 求对所 辖 变电所 按照无 人值班 技 术标 准进 行检 针对这 种情况 ， 我们利 用现有的技 术手段， 采取 了 加 中间继 电器 ｚ Ｊ 修、 调试 ， 对已运行 的不符合无人值班 技术标 准的常规 一次 变电所进行 的解决方法。 无人值班 改 造。 电力系统对 常规 变 电所 进行 无人值班 改 造的 一项 重要 ３ ． １ 闭锁重合 闸中间继电器 的型号和 主要参数 内容 是对所有断路 器增加 遥控合分功 能 ， 且不能影 响正常的断路器手动 我们选取 Ｄ Ｚ 一 ３ １ Ｂ型中间继 电器作为遥 控操 作闭锁 重合 闸的继 电 合 分及保护 动作分 闸启动 重合 闸。 遥控 操作 与保 护分 闸动作 过程 的一 器， 需 要用到此继 电器的两副常开接 点。 以下为此继 电器的技术 参数 ： 个 重要 区别 ， 就是 遥控 分 闸必 须闭锁 重合闸。 如果重合 闸不能 闭锁， 那 （ １ ） 继电器的额 定数据及线 圈电阻 见表 ２ 。 么将 使线路重新重合， 遥控分 闸失 败。 表 ２ 继 电器的直扫 ｔ 额定值 及线 圈电阻 ２ ． 现 状 直流额定值 （ Ｖ ） 线圈电阻 （ Ｑ） 在油 田电网 中， ６～ １ １ ０ ｋ Ｖ线 路保护 基本上都安 装了自动重合 闸装 ２ ２ ０ １ ４ ００ ０ 置。 对 重合闸装置的要求是 ： １ １ ０ ３ ５ｌ ０ （ １ ） 保护 跳闸后只重合 １ 次， （ ２ ） 手跳 不重合 ｌ （ ３ ） 手 合故障 线路跳 闸不 ４ ８ ７ ５ ０ 重合。 在 没有微 机保护装 置以前， 重合 闸装 置为了实现以上要求 ， 采用电 ２ ４ ２ ０ ０ 容器充放电原理结 合控 制开关 ＫＫ结点配合实现上 述要求。 ｌ ２ ５ ０ 但改 造为 无人值 班变 电站 后， 因为 断路 器的合分不 再仅受 就地 安 （ ２ ） 继 电器的动作值为额定 电压值 的 ３ ０ ％ ～７ ０ ％。 装的 控制 开关 ＫＫ控 制， 远方调 度也要 能十分 自 如 地控 制断 路器 的合 （ ３ ） 继 电器的返回值不小 于额 定电压值的 ５ ％。 分， 那 么就必须在不改 变重合闸功 能的前提下 对现有的 回路进行改 造。 （ ４ ） 额 定电压下动作 时间不大于 ４ ５ ｍｓ 。 目 前， 供 电公司所管辖 的常规 一次变电所中有赵家泡 、 兴 胜、 头台、 （ ５ ） 继 电器返回时间不大 于 ６ ０ ｍｓ 。 宋芳 屯、 朝 阳、 榆树林、 周泡 和 龙 虎 泡等 ８ 座一 次 变 电所 使 用 Ｆ Ｚ Ｙ ／ （ ６ ） 功率消耗 输入激励 量为额 定值 时， 电压回路的功率 消耗不大于 Ｃ ＡＳ ２ ０ ０ ０ 集散 型 Ｒ Ｔ ｕ 。 在今年 赵家泡变 电所改 造时， 我们 发现 当重合 ７Ｗ 。 闸压板投入 时， 进行 远方遥控分 闸， 此套 Ｒ Ｔ Ｕ遥控板不能 闭锁重合 闸， （ ７ ） 热 性 能 当环 境 温 度 为 ４ ０ ℃时， 继 电器 电压 绕 组 应 长 期 承受 线路又重新 重合。 ｌ １ Ｏ ％额 定电压值 ， 温升不大干 ６ ５ ℃。 Ｆ Ｚ Ｙ ／ Ｃ ＡＳ ２ ０ ０ ０装置控 制输 出模 块 Ｄ Ｏ 是通 过远方控 制进行 遥控 （ ８ ） 介质强度 继电器各导 电电路连 在一起与外露的非 带点金属部分 操作 ， 对开关 进行分合闸操作 。 控制输 出模 块 Ｄ Ｏ可以提 供 ８ 路 控制输 及外 壳之 间、 以及在 电气上 无联 系的不 同电路 之间、 线 圈电路与触 电电 出， 每一 路输 出合分 节点公共端公用。 表１ 为遥控板 背后端 子， 可以看 出 路之间， 应能 承受 ２ ｋ Ｖ（ 有效值 ） 、 ５ Ｏ Ｈｚ 的 交流试验 电压 ， 历时 ｌ ｍｉ ｎ ， 此 遥控板 对一个遥控 对象只有一副接点， 没有接点用于 闭锁 重合 闸。 而无绝 缘击穿或 闪络现象 。 同一组的动 、 静触 点间应能 耐受 ｌ ｋ Ｖ（ 有效 表 １遥 控板接 线端子定义 值） 、 ５ ０ Ｈｚ 的交流试验 电压 ， 历时 Ｉ ｍｉ ｎ ， 而 无绝缘击穿或 闪络现 象 。 Ｐ １ 口接 口 定义 （ ９ ） 触电断开容量 在 直流有感 （ Ｔ ＝ ５ ｍｓ ） 回路 ， Ｕ≤２ ５ ０ Ｖ ， Ｉ ≤ｌ Ａ， 序号 称｛ 王 定 义 为５ Ｏ ＷＩ 在交流 （ ｃ ｏ ｓ ￣＝ Ｏ ． ４ ） 回路 ， Ｕ≤２ ５ ０ Ｖ ， Ｉ ≤３ Ａ， 为２ ５ ０ Ｖ Ａ。 １ ＨＺ Ｏ 遥控 对象 ０ 合 【 １ ０ ） 触 电长期允许通 过电流为 ５ Ａ。 ２ Ｔ Ｚ ０ 遥控 对象 ０ 分 ３ ． ２ 遥控操作 闭锁重合 闸的原理 ３ Ｃ ０ Ｍ０ 遥控 对象 ０ 合分 公共端 在分 闸 回路加 装单 独的 重合闸 闭锁 中间继 电器 ｚ Ｊ ， 该 中间继 电器 ４ Ｈ Ｚ ｌ 遥控 对象 １ 合 仅在遥 控分闸时启动， 实现 闭锁功能 。 ５ Ｔ Ｚ １ 遥 控对象 １ 分 工作过程 如下： 当对断路器进 行遥控分 闸操作时， 遥控 执行继 电器 ６ Ｃ ０ Ｍｌ 遥控对象 １ 合分 公共端 ＹＫ的一个 开接点闭合， 使Ｚ Ｊ 的电压启动线 圈工作。 Ｚ Ｊ 动 作后 ， 一 个常 Ｐ ２口 接 口定义 开 接点用于断路 器跳 闸， 另一个常开接点接通 重合闸放电回路使重合闸 序号 标注 定义 装置放电， 实现 遥控操作 重合闸的 闭锁 。 １ Ｈ Ｚ ２ 遥控对 象 ２ 合 ４ ． 结 论 ２ Ｔ Ｚ ２ 遥控对 象 ２ 分 在今 年赵家泡一次变改造 时， 我们 已经加 装中间继 电器 ｚ Ｊ ， 经过试 ３ ’ Ｃ ０ Ｍ２ 遥控对 象 ２ 合分公共端 验， 已经 成功 闭锁 重合闸。 如 还有 Ｆ Ｚ Ｙ ／ Ｃ Ａ Ｓ ２ ０ ０ ０型 Ｒ Ｔ Ｕ的 变电所需 ４ Ｈ Ｚ ３ 遥控对 象 ３ 合 要远 方遥控 分闸， 我们将按 照加 中间继 电器的方法进行改造 。 ５ Ｔ Ｚ ３ 遥控对 象 ３ 分 对Ｆ Ｚ Ｙ ／ ｃ Ａ Ｓ ２ ｏ ０ ０ 型Ｒ Ｔ Ｕ 的遥控 操作闭锁重合闸改造后 ， 可使监控 ６ Ｃ ０ Ｍ３ 遥控对 象 ３ 合分公共端 中心 可靠地 在远 方遥控 断路器 分、 合。 特别对 于 无人值班 变 电所 ， 不 需 ７ Ｈ Ｚ ４ 遥控对 象 ４合 要操作队人 员进站 操作 ， 避 免重合闸投退操作加 重操作队人 员的负担 ， ８ Ｔ Ｚ ４ 遥控对 象 ４分 对减少运行工作量和提高 电网运 行方 式转换 速度有重要作用。 ９ Ｃ Ｏ Ｍ４ 遥控对 象 ４合分公共端

自动重合闸工作原理
背景
在电力系统的各种故障中，输电线路(架空线 路）是发生故障几率最多的元件，约占电力 系统总故障的90%。
输电线路故障的性质，大多数是瞬时性故障， 故障几率占输电线路故障的90%左右，而永 久性故障确不到10%，最严重时也不到20%。
故障分类
瞬时性故障：雷电引起的绝缘子表面闪络、 线路对树枝放电或树枝等物掉落在导线上引 起的短路、大风引起的碰线、鸟害以及绝缘 子表面污染；在线路被保护断开以后，电弧 即将熄灭，树枝、鸟类等外界物体也被电弧 烧掉而消失。
按照使用条件分类
单侧电源重合闸 双侧电源重合闸
综合重合闸
三相一次重合闸
检定无压重合闸 检定同期重合闸 非同期重合闸
自动重合闸的基本要求
值班员手动跳闸、遥控装置跳闸、手动合闸而合在故障线路上， 以及其他规定不允许重合的保护跳闸时，重合闸不动作。
断路器由继电保护动作跳闸或其他原因自动跳闸后，自动重合闸 应动作，并使断路器重合。
永久性故障：线路倒杆、断线、绝缘子击穿 或损坏；在线路被保护断开以后，故障依然 存在。
自动重合闸
自动重合闸（ARC）是当输电线路因故障跳 闸，或输电线路故障由继电保护装置动作使 开关跳闸切除故障点后，将断路器按需要自 动合闸投入，从而恢复线路送电的一种安全 自动装置。
自动重合闸-重合分析
瞬时性故障：重合闸动作，将输电线路的断 路器合上，恢复供电。
当手动合闸到带故障的线路上时，后保加速 手动合护闸跳后闸加。速
保护
重优断点路合：器简误闸单碰的可或靠偷启，跳还，动可可方以提纠高式正供
电可靠性和系统运行的稳定性 ，在各级电网中具有良好的运
控制开关与断路行启效动器果方位，式置是所不有对重应合闸启的动基:本 断路器控制开关处于“合闸后”状态，线路
