对重合闸装置的基本要求

自动重合闸装置是电力系统中的一种保护装置，用于检测并自动恢复电力故障后的供电。

以下是自动重合闸装置的基本要求：
1. 可靠性：自动重合闸装置必须具有高可靠性，能够准确识别电力故障并及时实施重合闸操作。

它应该能够在各种情况下正常工作，并能承受恶劣的电网环境条件。

2. 灵敏度：自动重合闸装置需要能够快速检测到电力故障，并在最短时间内进行重合闸操作，以尽可能地减少电力中断时间。

3. 安全性：自动重合闸装置应具备良好的安全特性，避免对人员和设备造成损害。

它应该能够正确地判断电力故障类型，并采取适当的措施来消除故障。

4. 稳定性：自动重合闸装置需要具备稳定的性能，能够在不同负荷条件下正常工作，并能应对电力系统的变化，如频率、电压等方面的波动。

5. 适应性：自动重合闸装置应能够适应不同的电力系统结构和设备类型，包括配电系统、变电站等。

它应该能够与其他保护装
置和控制系统进行良好的集成。

6. 可配置性：自动重合闸装置应具备一定的可配置性，可以根据特定的电力系统需求进行参数设置和功能调整。

7. 监测和通信：自动重合闸装置应具备监测和通信功能，可以实时监测系统状态并传输相关信息，以便于远程监控和管理。

8. 维护和诊断：自动重合闸装置应易于维护和诊断，能够提供故障报警和自检功能，并记录相关事件和数据，以支持故障分析和维修工作。

以上是自动重合闸装置的基本要求，根据实际应用和技术发展的需要，可能会有一些额外的要求和功能。

在选择和使用自动重合闸装置时，需要根据具体的电力系统需求和规范要求进行评估和选择。

第五章输电线路的自动重合闸5-1电力系统的输配电线路上为什么要装置自动重合闸装置？对自动重合闸装置有哪些基本要求？答：电力系统的故障中，输电线路尤其是架空线路的故障占绝大多数，而绝大多数的故障是暂时性故障，因此可以在输配电线路上装置自动重合闸。

对自动重合闸装置的基本要求：1手动跳闸时不应重合2手动合闸于故障线路时自动重合闸不重合3用不对应原则启动4动作迅速5不允许任意多次重合6动作后应能自动复归7能与继电保护动作配合5-2重合闸的类型有哪些？它们一般适用于什么网络？答：重合闸的类型有：单相重合闸、三相重合闸、综合重合闸三种。

三相重合闸适用于110kV及以下的网络，单相重合闸适用于220kV-500kV的网络，综合重合闸适用于330-500kV及以上的网络。

5-3单相重合闸中选相元件的作用和类型是什么？目前高压网络中常用的选相元件是哪一种？为什么？答：单相重合闸中选相元件的作用是单相故障时选出故障相。

其类型有相电流选相元件、相电压选相元、阻抗选相元件和反应两相电流差的突变量选相元件。

目前高压网络中常用的选相元件是电流突变量选相元件。

因为其它的选相元件都有限制范围。

如：相电流选相元件中的过电流继电器的启动电流是按照躲过线路最大负荷电流和单相接地非故障相电流整定的。

适用于装在线路的电源端且短路电流较大的线路上才能使用。

对于长距离重负荷，短路电流小的线路上不能采用。

相电压选相元件中的低电压继电器的启动电压是按照躲正常运行和非全相运行时母线可能出现的最低电压整定的。

适用于装在小电源侧或单电源受电侧（这一侧的电流选相元件不满足选择性和灵敏性）或很短的线路上（需检验灵敏性）。

阻抗选相元件是在每相上都装带补偿电流的 0接线的阻抗元件，可以明确选择故障相，但在单相带过渡电阻接地短路时，由于接地电阻及对侧零序电流的助增作用，线路两侧的阻抗选相元件可能出现相继动作现象，当发生两相接地故障时，也有两个选相元件可能会相继动作。

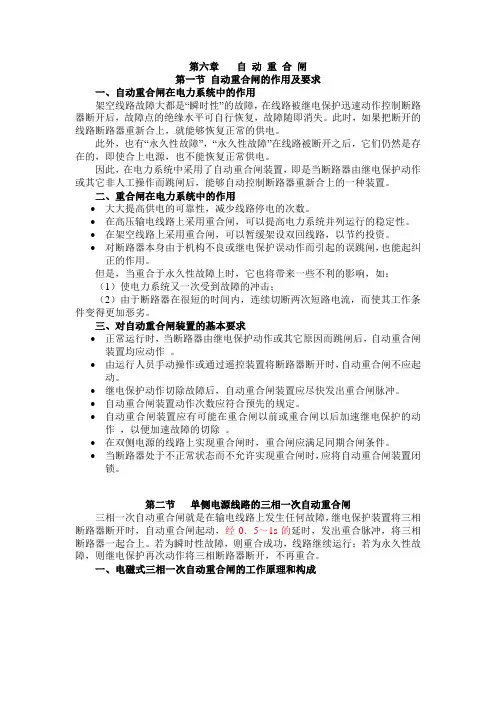

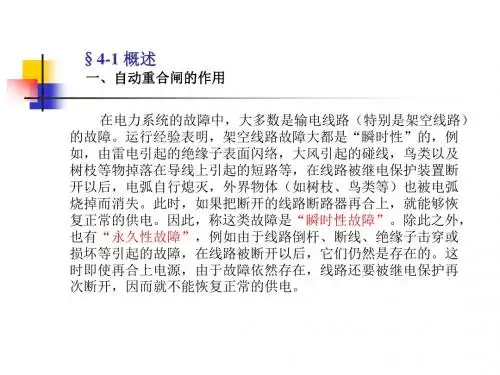

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

二、重合闸在电力系统中的作用∙大大提高供电的可靠性，减少线路停电的次数。

∙在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。

∙在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。

∙对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。

三、对自动重合闸装置的基本要求∙正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

∙由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

∙继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

∙自动重合闸装置动作次数应符合预先的规定。

∙自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

∙在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

∙当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。

•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。

•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。

•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。

三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

•自动重合闸装置动作次数应符合预先的规定。

•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。

“四统一”综合重合闸装置的基本技术性能要求综合重合闸装置统一接线技术性能要求如下：1）装置经过运行值班人员选择应能实现下列重合闸方式：单相重合闸方式：当线路发生单相故障时，切除故障相，实现一次单相重合闸；当发生各种相间故障时，则切除三相不进行重合闸。

三相重合闸方式：当线路发生各种类型故障时，均切除三相，实现一次三相重合闸。

综合重合闸方式：当线路发生单相故障时，切除故障相，实现一次单相重合闸；当线路发生各种相间故障时，则切除三相，实现一次三相重合闸。

停用重合闸方式：当线路发生各种故障时，切除三相，不进行重合闸。

2）启动重合闸有两个回路：断路器位置不对应启动回路。

保护跳闸启动回路。

3）保护经重合闸装置跳闸，可分别接入下列回路：在重合闸过程中可以继续运行的保护跳闸回路。

在重合闸过程中被闭锁，只有在判定线路已重合于故障或线路两侧均转入全相运行后再投入工作的保护跳闸回路。

保护动作后直接切除三相进行一次重合闸的回路。

保护动作后直接切除三相不重合的跳闸回路（可设在操作继电器箱中）。

4）选相元件可由用户选用下列两种选相元件之一：距离选相元件。

其执行元件触点可直接输出到重合闸装置的接线回路，也可根据需要，输出独立的触点。

相电流差突变量选相元件。

该元件能保证延时段保护动作时选相跳闸，并将非全相运行非故障相再故障的后加速触点输入到重合闸的逻辑回路，还有控制三相跳闸的触点。

5）带三相电流元件，可作为无时限电流速断跳闸，也可改接为辅助选相元件，并可作手动合闸后加速。

根据用户需要，也可以改用三个低电压元件作辅助选相元件。

6）对最后跳闸的一相断路器，从发出跳闸脉冲到给出合闸脉冲的时间间隔也不得小于0.3s。

合闸脉冲要稳定，应小于断路器合闸时间。

7）实现重合于接地故障的分相后加速，经短延时后永久切除三相。

8）判断线路全相运行的电流元件，应有较好的躲过线路充电暂态电流的能力，正常时防止触点抖动。

9）选用距离选相元件时，应设有在重合闸过程中独立工作的回路（当采用线路电压互感器时，不考虑选相元件独立工作）。

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。

•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。

•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。

•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。

三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

•自动重合闸装置动作次数应符合预先的规定。

•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。

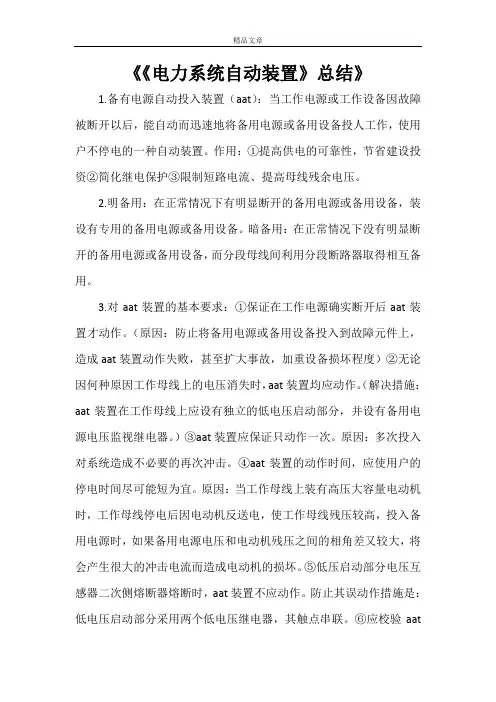

《《电力系统自动装置》总结》1.备有电源自动投入装置（aat）：当工作电源或工作设备因故障被断开以后，能自动而迅速地将备用电源或备用设备投人工作，使用户不停电的一种自动装置。

作用：①提高供电的可靠性，节省建设投资②简化继电保护③限制短路电流、提高母线残余电压。

2.明备用：在正常情况下有明显断开的备用电源或备用设备，装设有专用的备用电源或备用设备。

暗备用：在正常情况下没有明显断开的备用电源或备用设备，而分段母线间利用分段断路器取得相互备用。

3.对aat装置的基本要求：①保证在工作电源确实断开后aat装置才动作。

（原因：防止将备用电源或备用设备投入到故障元件上，造成aat装置动作失败，甚至扩大事故，加重设备损坏程度）②无论因何种原因工作母线上的电压消失时，aat装置均应动作。

（解决措施：aat装置在工作母线上应设有独立的低电压启动部分，并设有备用电源电压监视继电器。

）③aat装置应保证只动作一次。

原因：多次投入对系统造成不必要的再次冲击。

④aat装置的动作时间，应使用户的停电时间尽可能短为宜。

原因：当工作母线上装有高压大容量电动机时，工作母线停电后因电动机反送电，使工作母线残压较高，投入备用电源时，如果备用电源电压和电动机残压之间的相角差又较大，将会产生很大的冲击电流而造成电动机的损坏。

⑤低压启动部分电压互感器二次侧熔断器熔断时，aat装置不应动作。

防止其误动作措施是：低电压启动部分采用两个低电压继电器，其触点串联。

⑥应校验aat装置动作时备用电源的过负荷情况及电动机自启动情况。

4.备用变压器自动投入装置原理图5.aat装置的构成及作用：低电压启动部分（工作电源失去电压时，断开断路器）；自动合闸部分（断路器断开后，又能自动合闸）。

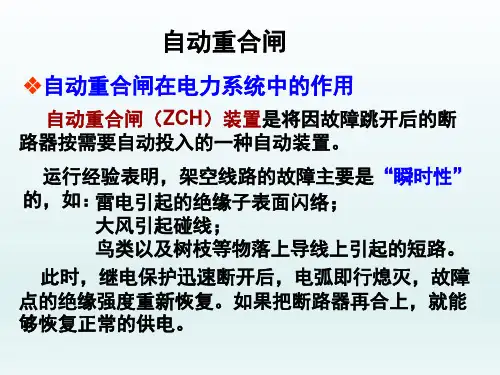

第二章1.自动重合闸装置（arc）：定义：将非正常操作而跳开的断路器重新自动投入的一种自动装置。

作用：①提高供电的可靠性，减少因瞬时性故障停电造成的损失，对单侧电源的单回线的作用尤为显著。

闭锁重合闸条件一、引言闭锁重合闸是电力系统中一项重要的操作控制手段，用于保障电力设备的安全运行。

闭锁重合闸条件是指在进行重合闸操作之前，需要满足一定的条件，以确保操作的安全性和可靠性。

本文将详细介绍闭锁重合闸条件的相关内容。

二、闭锁重合闸条件的基本概念闭锁重合闸条件是指在进行重合闸操作之前，需要满足以下基本条件：1. 断路器处于断开位置：在进行重合闸操作之前，必须确保断路器处于断开位置，即断开电路的状态。

这是为了避免在重合闸时造成电弧短路，导致设备损坏或人员伤害。

2. 断路器处于闭锁状态：闭锁是指通过电气或机械装置，使断路器无法合闸的状态。

在进行重合闸操作之前，必须确保断路器处于闭锁状态，以防止意外合闸。

3. 线路电压为零：在进行重合闸操作之前，必须确保线路上的电压为零，即没有电压存在。

这是为了避免在合闸时产生过大的电流冲击，对设备和人员造成危险。

三、闭锁重合闸条件的具体要求闭锁重合闸条件的具体要求根据不同的电力系统和设备特点可能会有所不同，但一般包括以下方面：1. 线路断开检测：需要通过电气或机械装置来检测线路是否处于断开位置，以确保断路器可以进行重合闸操作。

2. 闭锁装置的设置：需要在断路器上设置闭锁装置，使其无法合闸。

闭锁装置可以是电气式的，也可以是机械式的，根据实际情况选择合适的闭锁装置。

3. 电压检测装置：需要设置电压检测装置来监测线路上的电压是否为零。

电压检测装置可以是电压互感器或其他电气装置，用于确保线路上没有电压存在。

4. 闭锁重合闸控制逻辑：需要设计合理的闭锁重合闸控制逻辑，确保在满足上述条件的情况下，才能进行重合闸操作。

控制逻辑可以通过电气保护装置或自动化系统实现。

5. 操作人员权限管理：需要对操作人员进行权限管理，确保只有经过培训和具备相关技能的人员才能进行闭锁重合闸操作，避免操作失误或非法操作。

四、闭锁重合闸条件的意义和作用闭锁重合闸条件的设置和遵守对于电力系统的安全运行具有重要的意义和作用：1. 保护设备的安全性：闭锁重合闸条件的设置可以避免在不适当的情况下进行重合闸操作，减少设备损坏的风险，延长设备的使用寿命。

重合闸装置配置原理及整定原则重合闸装置是电力系统中一种重要的保护装置，它能够在电力故障发生时迅速切除故障区域，并恢复电力供应。

本文将详细介绍重合闸装置的配置原理以及整定原则。

一、重合闸装置的配置原理重合闸装置的配置需要考虑以下三个主要因素：故障切除时间、故障容限和系统可靠性。

1. 故障切除时间故障切除时间是指重合闸装置在电力系统发生故障时切除电力供应所需的时间。

为了确保系统的安全运行和设备的保护，故障切除时间应尽量缩短。

重合闸装置的配置应考虑到电力系统的故障类型、故障电流的大小以及设备的额定容量等因素，以保证在最短的时间内切除故障。

2. 故障容限故障容限是指电力系统能够容忍的短暂过电流。

重合闸装置的配置应考虑到系统的故障容限，以防止正常操作或短暂故障引起的误动作。

通常情况下，选择较小的故障容限可以提高系统的可靠性，但也可能增加误动作的风险。

3. 系统可靠性重合闸装置的配置应基于系统的可靠性要求。

对于关键设备或对电力供应可靠性要求较高的系统，应配置多个重合闸装置以提高系统的可靠性。

此外，重合闸装置的设置位置也应考虑电力系统的拓扑结构和故障点的位置。

二、重合闸装置的整定原则重合闸装置的整定主要包括动作特性和保护参数的设定。

1. 动作特性重合闸装置的动作特性通常包括时间-电流动作特性和时间-电流-重合闸动作特性。

动作时间描述了重合闸装置在故障发生后的动作时间，而电流是指触发重合闸装置动作所需的故障电流。

动作时间-电流动作特性应根据系统的额定电流、故障电流和故障类型来确定，以保证在各种故障条件下能够及时切除故障。

动作时间-电流-重合闸动作特性还考虑到了重合闸操作的时间，以确保重合闸操作的可靠性和一致性。

2. 保护参数的设定保护参数的设定主要包括过电流保护参数和重合闸装置的设定参数。

过电流保护参数是指重合闸装置在故障发生时切除电力供应所需的电流值。

这些参数应根据系统的额定电流、故障电流以及故障类型来设定，以保护系统设备的安全运行。

自动重合闸的基本要求自动重合闸是电力系统中很重要的一种保护装置，其作用在于在断路器的操作中，当出现故障时，可以自动地重合闸，恢复电力系统的正常运行状态。

在实际的电力系统运行中，自动重合闸的基本要求也就显得非常重要了，下面我们来详细的了解一下。

第一，电力系统的稳定性自动重合闸的基本要求之一是要确保电力系统的稳定性，在重合闸之前，应该先保证电力系统的各种参数都在正常的范围之内，例如电压、频率、电流等，以保证电力系统的正常运行。

第二，重合闸时的速度重合闸时的速度也是很重要的一个要求，在重合闸时需要尽可能地保证重合闸速度较快，这样能够迅速地将电力系统恢复到正常状态中，从而保证了电力系统的连续供电能力。

第三，自动重合闸的稳定性自动重合闸的稳定性也是必须要保证的，其稳定性包括两个方面：一是在出现故障后，能够快速地判断故障，然后进行自动重合闸的操作。

二是在进行自动重合闸的操作时，要保证其不会出现误操作，从而降低重合闸过程中的风险。

第四，重合闸控制的灵活性在控制重合闸的过程中，需要保证控制的灵活性，以适应不同场景下的要求。

例如，在故障出现的情况下，需要自动重合闸，但是在某些情况下，人工操作也是必要的，这时候应该能够有效地根据实际情况进行选择。

第五，重合闸保护的可靠性为了保证自动重合闸的可靠性，所需的各种保护装置也要足够的可靠。

例如，电力系统的继电保护装置和其他的控制系统，这些保护装置必须足够可靠，才能够保证自动重合闸的正常运行。

总之，自动重合闸是电力系统中非常重要的一种保护装置，其要求也越来越高。

不仅需要在技术上足够可靠和稳定，还需要足够的灵活性，以能够适用不同的场景。

这样才能够更好地保障电力系统的正常运行，使得人们在生活工作中能够充分享受到电力带来的便捷和快捷。

05自动重合闸习题答案1、输电线路装设自动重合闸的作用，对自动重合闸装置有哪些基本要求？作用：（1）提高输电线路供电可靠性，减少因瞬时性故障停电造成的损失。

（2）对于双端供电的高压输电线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。

（3）可以纠正由于断路器本身机构不良，或继电保护误动作而引起的误跳闸。

基本要求（1）ARD宜采用控制开关SA位置与断路器QF位置不对应的起动方式。

（2）ARD动作应迅速。

（3）ARD的动作次数应符合预先的规定。

（4）ARD应能在重合闸动作后或动作前，加速保护的动作。

（5）ARD动作后，应自动复归，准备好再次动作。

（6）手动跳闸时不应重合。

（7）手动合闸于故障线路时，保护动作使断路器跳闸后，不应重合。

（8）ARD可自动闭锁。

当断路器处于不正常状态（如气压或液压低）不能实现自动重合闸时，或自动按频率减负荷装置（AFL）和母差保护（BB）动作不允许自动重合闸时，应将ARD闭锁。

2、试说明图5-1所示重合闸装置接线，当线路发生永久性故障时，只重合一次。

ARD第一次使QF重合后，保护将再次动作使QF第二次跳闸，ARD再次起动，KT励磁，经tKT后，由于C充电时间（tP2+tYT+tKT）短，小于15～25，C来不及充电到UKM，KM不动作，因此QF不能再次重合。

3、图5-1所示的重合闸装置中，1）为什么KM要带自保持，2）是如何防止断路器“跳跃”的？为什么？1）由于C对KM电压线圈放电只是短时起动，不能保证合闸过程KM一直处在动作状态，于是通过自保持电流线圈使KM在合闸过程中一直处于动作状态，从而使断路器可靠合闸；2）当保护第二次动作，KCF动作，KCF1闭合，如果KM触点粘住而不能返回，则KCF电压线圈得到自保持，KCF2一直断开，切断了KMC的合闸回路，当QF第二次跳闸时，防止了QF第二次合闸。

4、对于图5-1所示重合闸装置接线，1）电容C绝缘电阻下降严重，已经降至下，运行中有什么现象发生？为什么？2）有人更换电阻3.4K ，运行中有什么现象发生？为什么？时，误将3.4M数值以换成1）运行中将发生C不能正常充电,不能实现重合闸。

供配电系统对自动重合闸装置的基本要求(1)自动重合闸的动作次数。

重合闸装置的动作次数应符合预先的规定，例如三相一次重合闸就只应当动作一次，当重合于永久性故障再次跳闸后，不应当再动作。

在任何状况下，例如装置本身的元件损坏，继电器触点粘住或拒动等缘由，重合闸都不应当使断路器多次重合到永久故障上去。

(2)重合闸的复归方式。

重合闸装置在动作以后，应能自动复归，为下一次动作做好预备。

但对10kV及以下电压的线路，假如当地有值班人员时，为简化重合闸，也可采纳手动复归的方式。

采纳手动复归的缺点是当重合闸动作后，在值班人员未准时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷电活动较多的地方尤其可能发生。

(3)重合闸动作时间。

重合闸的动作时间一般采纳0.5～1.5s。

重合闸的时间应尽可能的短，以缩短停电时间。

由于电源中断后电动机的转速急剧下降，当重合胜利后，电动机要自启动，转速越低，自启动电流越大，时间越长，往往造成电网电压下降太多，使自启动更困难，拖延恢复正常工作的时间。

但重合的时间也不能太短，其时间应大于绝缘介质去游离的时间，使故障点的绝缘强度来得及恢复，而且要使断路器的操动机构来得及恢复到能够重新合闸，如油断路器要使其触头四周绝缘强度来得及恢复，灭弧室来得及布满油。

(4)重合闸与继电爱护的协作。

应有在重合闸前或重合闸后加速爱护动作的回路，以便更好地和爱护装置相协作，加速故障的切除。

重合闸前加速爱护简称为前加速，即当线路上发生故障时，第一次都由爱护瞬时动作切除故障，然后进行重合，假如重合于永久性故障上，则根据爱护的配置有选择地跳开。

前加速爱护主要应用于35kV以下由发电厂或重要变电站引出的直配线路上，以便快速切除故障，保证母线电压。

重合闸后加速爱护简称为后加速，就是当线路第一次故障时，爱护有选择性动作，然后进行重合，假如重合于永久性故障上，则在断路器合闸后，加速爱护动作瞬时切除故障。

后加速爱护主要应用于35kV以上的网络及对重要负荷供电的送电线路上。

对重合闸装置的基本要求
对重合闸装置的基本要求
2.1 在以下状况下，重合闸不该动作：由运转值班员手
动跳闸或无人值班变电站经过远方遥控装置跳闸时；当按频
率自动减负荷装置动作时或负荷控制装置动作跳闸时；当手
动合闸送电到故障线路上而保护动作跳闸时；母差保护或断
路器失灵保护动作时；当备用电源自投(或互投 ) 装置动作跳闸时或断路器处于不正常状态而不同意实现重合闸时。

2.2 除上述状况外，断路器因为继电保护动作或其余原
因跳闸后，重合闸装置应动作，使断路器从头合上。

2.3 重合闸装置在动作后，均应可以自动复归，准备好
下一次再动作，但动作次数应切合早先的设定。

2.4 重合闸装置应可以和继电保护配合实现重合闸前加
速或后加快功能。

2.5 在两侧电源的线路上，重合闸启动条件应遇到同期
检定或无压检定的限制，且不行造成非同期重归并网。

2.6 重合闸的启动方式一般采纳不对应启动，关于微机、集成电路保护还可采纳保护启动方式。

2.7 重合闸动作应具备延时功能，关于220kv 以上电网应有两种以上时间可供选择。

2.8 重合闸装置充电时间应在15～ 25ｓ，放电越快越好。
