双导梁架桥施工方法1复测跨距、中线及标高在梁体架设前要对各桥墩台顶垫石的水平、中线以及各孔跨距离进行复测，并用墨线在墩台顶标出纵、横轴线，在垫石顶标出支座中心位置，同时复核锚栓孔位置和深度，以便顺利架设。
2运梁平板式运梁平板车将梁体运到桥台，喂梁至架桥机。
3架梁施工方法导梁组装：在桥头整平安装导梁的场地，根据导梁的计算长度，在适当位置设置6组枕木作为支墩，在支墩上拼装导梁，连接尾部横系梁，在两片导梁上铺设行梁台车走行轨道，安装吊梁装置，并在各自位置临时固定，在前端桥墩盖梁顶组装，固定前支架，纵移导梁，导梁到位后调整方向，高度和水平度，使之符合架梁要求，然后将导梁顶起，取掉滚轴，落梁就位，支撑牢固，检查整个架梁系统，进行调试运转，达到标准后，即可进行移梁作业。
桥梁架设：①桥梁支梁：移梁采用卷扬机牵引自制平车，将梁拖至桥头并进入导梁内4-5m。
②捆梁吊运：用50mm钢丝绳穿过吊梁孔绕5圈，将梁体前端捆绑，挂在吊梁水平车下的扁担上，然后拉运吊梁小平车上的倒链滑车，将梁前端吊起，悬离运梁平车，随后开动行梁绞车移到梁体后起吊位置时停止，用前端同样的方法，将梁捆绑起吊到所需高度，并使之向前移动，纵向对正后，将梁落在盖梁上横移滑道板上。
③横移就位：当梁体纵向就位后，通过位动设在桥墩上的倒链，两端同速横向移梁，精确到位后，用千斤顶将梁顶起，拆掉滑道板，滚械，清理墩顶，将梁落在支座上，支撑牢固，准备架设第二片梁，每片梁就位后，要把各片梁分别支撑牢固，在一孔桥桥梁架设完成，并加以横向固定后，在导梁前方拼装纵移支架，在机上安装滚轴，由前后支架上的滚轴受导梁荷载，将行梁固定在后端，用卷扬机牵引导梁前移，滑动导梁到前方桥墩上，前支架移到前一桥墩上固定，调整导梁位置高度，支撑就位，进行第二孔梁的架设工作，按此方法逐孔架设。
④拆除：当所有梁架设完毕后，按导梁组装反程序，拆除装车，转运。
其施工工艺见表5-04《双导梁架桥机架梁施工工艺框图》。
双导梁架桥机施工工艺流程
嘿，朋友们！今天咱就来唠唠双导梁架桥机施工工艺流程，这可真是个超级有趣又超级重要的事儿呢！
你看啊，就好比搭积木一样，双导梁架桥机要把那些大桥的构件一块一块地放到位。
首先呢，得做好准备工作，把场地清理得干干净净的，这就像是给建房子先打下坚实的地基！你说要是场地乱七八糟的，那还能好好施工吗？肯定不行啊！
然后呢，架桥机就闪亮登场啦！它就像一个大力士，稳稳地站在那里。
接着呀，要把梁片运输到指定的位置，就像送宝贝去它该去的地方。
运输的过程中可得小心翼翼的，不能有一点马虎，这可是关乎整个工程质量的关键一步呢！想想看，如果在运输的时候出了差错，那得多糟糕啊！
再之后，就是把梁片吊起啦，那场面，可壮观了！就像起重机在表演空中魔术一样。
哎呀呀，看着梁片被缓缓吊起，心里真的会很紧张又很期待呢，就盼着一切顺顺利利的。
把梁片准确地放到位置上后，还不算完呢，得仔细检查和调整，这就像是给一件艺术品做最后的修饰。
这时候的工人们就像一群细心的艺术家，精心雕琢着自己的作品，确保每一个细节都完美无缺。
最后，大功告成啦！一座漂亮的大桥就出现在眼前，那种成就感，简直无法用言语来形容！
我觉得啊，双导梁架桥机施工工艺流程真的太神奇了！它能让原本普通的材料变成雄伟的大桥，这是多么了不起的事情啊！每一个参与其中的人都值得骄傲，都为我们的生活带来了便利和美好。
这就是建筑的魅力，这就是工程的力量！让我们一起为这些伟大的工艺和辛勤的工人们点赞吧！。
双导梁架桥机施工方案一、引言双导梁架桥机是一种常用的大型桥梁施工设备，它具备高承载能力、高效率和灵活性的特点。
本文档将详细介绍双导梁架桥机的施工方案，包括施工准备、施工步骤、安全措施等内容。
二、施工准备在进行双导梁架桥机施工前，需要进行一系列的准备工作，主要包括以下内容：2.1 确定施工方案根据桥梁设计图纸和实际施工情况，确定适合的双导梁架桥机施工方案。
该方案应包括施工步骤、梁段拼装顺序、工艺要求等。
2.2 选择合适的双导梁架桥机根据桥梁设计的参数和施工方案的要求，选择合适的双导梁架桥机。
考虑到桥梁的跨度、承载能力和施工环境等因素，确保选用的架桥机满足施工需求。
2.3 准备施工材料和设备根据施工方案，准备好所需的梁段、支撑设备、吊装工具等材料和设备。
同时，确保这些材料和设备符合安全规范，并进行必要的检测和验收。
2.4 制定施工计划和时间安排根据实际情况和施工方案，制定详细的施工计划和时间安排。
确保各施工步骤的顺序合理、时间充裕，并与相关部门和人员进行沟通和协调。
三、施工步骤双导梁架桥机施工的基本步骤包括梁段安装、吊装、定位和固定等。
具体的施工步骤如下：3.1 梁段安装依据施工方案和设计要求，将预制的各个梁段逐一安装在临时支承上。
在安装过程中，需要注意梁段的顺序、连接方式和精确度，确保梁段安装的准确性和稳定性。
3.2 吊装采用双导梁架桥机进行吊装作业。
根据施工方案的要求，合理安排吊装点和吊装顺序。
在吊装过程中，操作人员要严格按照操作规程进行操作，确保吊装安全和准确性。
3.3 定位将吊装好的梁段准确地定位到预先设置好的位置上。
通过调整和调节双导梁架桥机的位置和姿态，确保梁段的准确对接。
3.4 固定在梁段安装和定位完成后，对梁段进行固定。
主要采用螺栓和焊接两种方式进行固定。
在固定过程中，要确保固定的牢固性和稳定性，检测和修正任何不合格的固定。
四、安全措施在双导梁架桥机施工过程中，为确保工人和设备的安全，需要采取以下安全措施：4.1 执行施工安全规范施工人员必须熟悉并严格执行相关的施工安全规范和操作规程。
双导梁架桥机组装施工方案及安全防范措施
一、简介
双导梁架桥机是一种高效的施工设备，广泛应用于桥梁建设领域。
本文将重点
探讨双导梁架桥机的组装施工方案以及安全防范措施。
二、组装施工方案
1. 施工准备工作
在进行双导梁架桥机的组装施工前，需要做好以下准备工作： - 确保所有零部
件齐全，并对其进行检查确认； - 搭建临时搭建物，确保固定性和承重能力； - 制
定详细的施工计划，确定施工过程中的工序和时间节点。
2. 组装过程
步骤一：基础固定
首先需要将双导梁架桥机的底座固定在指定位置，确保底座稳固并符合设计要求。
步骤二：组装主体结构
根据工程图纸，将各个部件依次组装在底座之上，确保连接牢固，无松动现象。
步骤三：调试检验
完成组装后，对双导梁架桥机进行全面检验和调试，确保各功能正常，结构稳固。
三、安全防范措施
1. 人员培训
在施工前，对参与组装施工的人员进行专业培训，使其了解施工流程、操作要
点及安全规范。
2. 安全设施
在施工现场设置明确的安全标识，并配备必要的防护设施，如安全帽、安全绳等，确保施工人员的人身安全。
3. 定期检查
定期对双导梁架桥机进行检查和维护，确保设备处于良好状态，避免因设备故障导致意外发生。
4. 防火防爆
在施工现场严禁吸烟、明火及易燃易爆物品，确保施工现场的安全环境。
四、结论
通过本文对双导梁架桥机的组装施工方案及安全防范措施的探讨，可以有效指导工程施工过程中的相关操作，确保施工安全、高效进行。
希望相关工程施工人员在实际操作中能够严格按照规范要求，确保施工顺利进行，保障工程的质量和人员的安全。

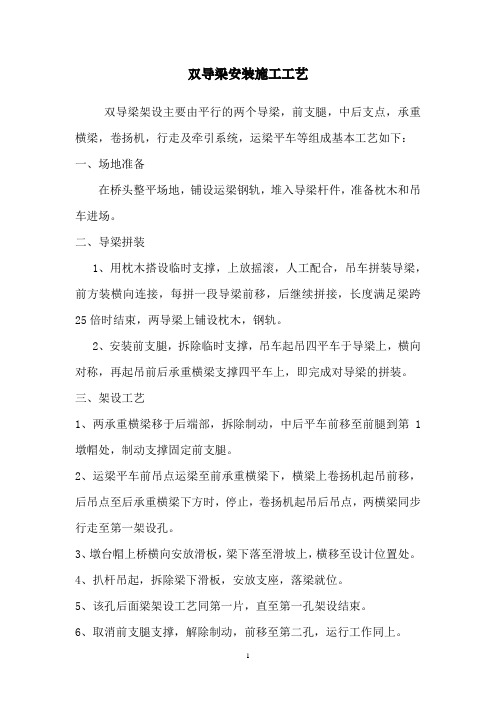

双导梁安装施工工艺
