双导梁架桥机工作原理(精)

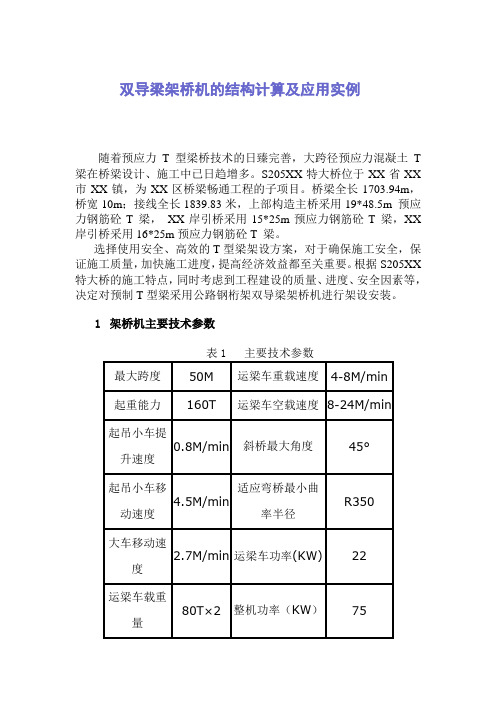

双导梁架桥机的结构计算及应用实例随着预应力T型梁桥技术的日臻完善，大跨径预应力混凝土T 梁在桥梁设计、施工中已日趋增多。

S205XX特大桥位于XX省XX 市XX镇，为XX区桥梁畅通工程的子项目。

桥梁全长1703.94m，桥宽10m；接线全长1839.83米，上部构造主桥采用19*48.5m 预应力钢筋砼T 梁，XX岸引桥采用15*25m预应力钢筋砼T 梁，XX 岸引桥采用16*25m预应力钢筋砼T 梁。

选择使用安全、高效的T型梁架设方案，对于确保施工安全，保证施工质量，加快施工进度，提高经济效益都至关重要。

根据S205XX 特大桥的施工特点，同时考虑到工程建设的质量、进度、安全因素等，决定对预制T型梁采用公路钢桁架双导梁架桥机进行架设安装。

1架桥机主要技术参数2 架桥机工作原理2．1基本结构组成：双导梁架桥机由主梁,起重纵移台车, 端部横联架, 横移道轨方梁(简称轨枕梁), 中、后部支腿, 前、中、后部顶升油缸液压系统和电控系统等部分组成。

主梁采用A字形桁架, 造型美观、轻便, 结构刚度大, 稳定性好。

整机各主要部件均采用拼装式，易于拆卸、运输、转移工地，便于技术改造。

控制系统增加变频调速可实现动作微调，增加可编程序控制器后，可有效地互锁，限制架桥机在两个坐标方向同时动作，同时在三个坐标方向上都设有机械、电气限位装置，能有效的保证施工安全和满足施工要求。

图1 架桥机的基本结构组成2．2架梁施工工艺：铺设轨道→拼装架桥机→前移落支腿→喂梁→天车吊梁→纵向移梁→落梁→横移梁→安装支座→落梁→松绳→结束。

3 架桥机结构计算作为桁架钢结构的架桥机在设计、制造、施工前应对其构件强度、刚度、稳定性及疲劳强度等进行结构计算。

架桥机应具有强度高、挠度小、刚性好、安全系数高的特点，满足相关技术规范及工程生产的要求。

3．1载荷的分类及组合作用在架桥机结构上的载荷按受力特性可分为基本载荷、附加载荷和特殊载荷。

载荷组合Ⅰ：单独为基本载荷，用于结构件的疲劳强度寿命及电动机功率计算；载荷组合Ⅱ：基本载荷与附加载荷，用于构件承载能力和工作状态下搞倾覆稳定性验算；载荷组合Ⅲ：基本载荷与特殊载荷或三类载荷都予以考虑，用于构件的静强度和非工作状态下的抗倾覆稳定性的验算。

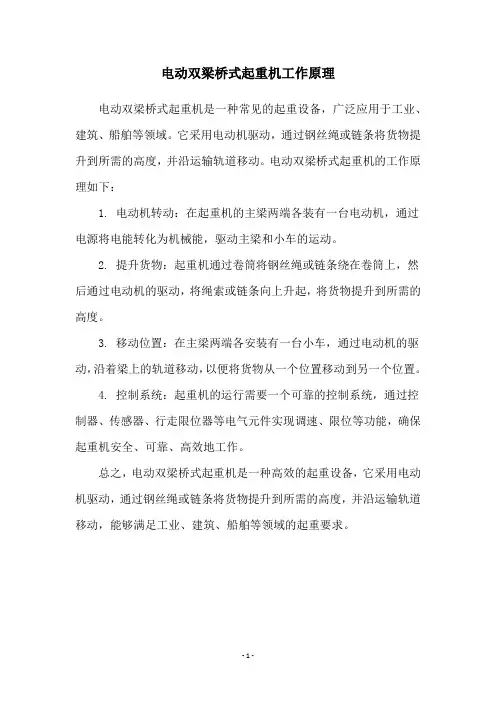

电动双梁桥式起重机工作原理
电动双梁桥式起重机是一种常见的起重设备，广泛应用于工业、建筑、船舶等领域。

它采用电动机驱动，通过钢丝绳或链条将货物提升到所需的高度，并沿运输轨道移动。

电动双梁桥式起重机的工作原理如下：
1. 电动机转动：在起重机的主梁两端各装有一台电动机，通过电源将电能转化为机械能，驱动主梁和小车的运动。

2. 提升货物：起重机通过卷筒将钢丝绳或链条绕在卷筒上，然后通过电动机的驱动，将绳索或链条向上升起，将货物提升到所需的高度。

3. 移动位置：在主梁两端各安装有一台小车，通过电动机的驱动，沿着梁上的轨道移动，以便将货物从一个位置移动到另一个位置。

4. 控制系统：起重机的运行需要一个可靠的控制系统，通过控制器、传感器、行走限位器等电气元件实现调速、限位等功能，确保起重机安全、可靠、高效地工作。

总之，电动双梁桥式起重机是一种高效的起重设备，它采用电动机驱动，通过钢丝绳或链条将货物提升到所需的高度，并沿运输轨道移动，能够满足工业、建筑、船舶等领域的起重要求。

- 1 -。

电动双梁桥式起重机工作原理
电动双梁桥式起重机是一种常见的起重设备，它主要由桥架、大车、小车、起重机构和电气系统等部分组成。

其工作原理如下：
1. 电动双梁桥式起重机的大车和小车都是由电动机驱动，通过齿轮减速器带动齿轮齿条传动来实现运动。

2. 起重机构是起重机的核心部分，包括钢丝绳、卷筒、起重机挂钩等组成。

当起重机工作时，钢丝绳通过卷筒的转动将起重物体吊起或放下。

3. 电气系统是电动双梁桥式起重机的控制中心，包括操作控制柜、电缆、开关等。

通过控制柜对起重机进行各项控制，实现起重机的启停、升降、前后行驶等功能。

4. 电动双梁桥式起重机的桥架是起重机的支撑结构。

采用钢结构制造，具有较高的刚度和强度，能够保证起重机在工作时的稳定性。

总之，电动双梁桥式起重机通过电动机驱动，通过起重机构将起重物体吊起或放下，通过电气系统控制起重机的各项运动，实现物体的升降、前后运动等功能，是一种非常实用的起重设备。

- 1 -。

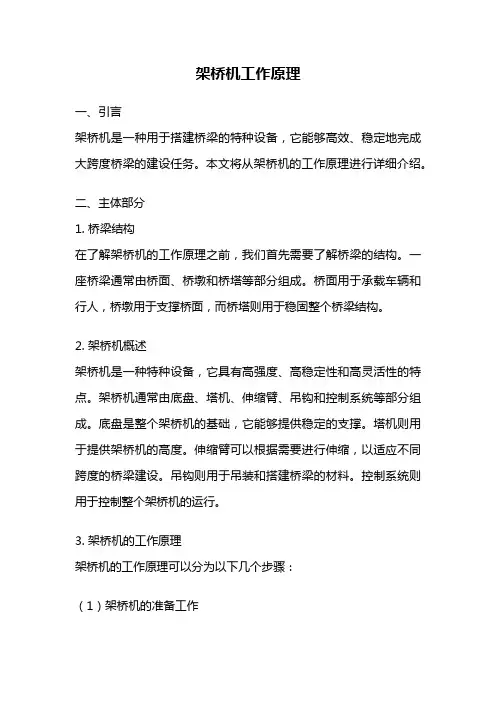

架桥机工作原理一、引言架桥机是一种用于搭建桥梁的特种设备，它能够高效、稳定地完成大跨度桥梁的建设任务。

本文将从架桥机的工作原理进行详细介绍。

二、主体部分1. 桥梁结构在了解架桥机的工作原理之前，我们首先需要了解桥梁的结构。

一座桥梁通常由桥面、桥墩和桥塔等部分组成。

桥面用于承载车辆和行人，桥墩用于支撑桥面，而桥塔则用于稳固整个桥梁结构。

2. 架桥机概述架桥机是一种特种设备，它具有高强度、高稳定性和高灵活性的特点。

架桥机通常由底盘、塔机、伸缩臂、吊钩和控制系统等部分组成。

底盘是整个架桥机的基础，它能够提供稳定的支撑。

塔机则用于提供架桥机的高度。

伸缩臂可以根据需要进行伸缩，以适应不同跨度的桥梁建设。

吊钩则用于吊装和搭建桥梁的材料。

控制系统则用于控制整个架桥机的运行。

3. 架桥机的工作原理架桥机的工作原理可以分为以下几个步骤：（1）架桥机的准备工作在开始架设桥梁之前，首先需要进行一系列的准备工作。

这包括选择合适的施工地点、检查设备的完好性、制定施工方案等。

（2）架桥机的安装架桥机需要进行安装才能正常工作。

安装过程中，首先需要将底盘稳固地放置在施工地点，并进行固定。

然后，安装塔机和伸缩臂，并确保它们的稳定性和安全性。

（3）架桥机的操作架桥机的操作通常由操作员通过控制系统进行。

操作员可以通过操纵台上的按钮和手柄来控制架桥机的各项动作。

通过控制伸缩臂的伸缩和旋转，以及控制吊钩的上下运动，架桥机可以完成桥梁的搭建工作。

（4）桥梁的搭建在架桥机操作正常后，开始进行桥梁的搭建工作。

首先，架桥机需要将桥梁的主梁吊装到桥墩上，并进行固定。

然后，根据桥梁设计方案，逐步搭建桥面和桥塔。

最后，进行桥面的加固和施工细节的处理。

4. 架桥机的特点（1）高效性：架桥机能够快速、高效地完成桥梁的搭建工作，大大提高了工作效率。

（2）稳定性：架桥机具有稳定的底盘和塔机，能够保证在施工过程中的稳定性和安全性。

（3）灵活性：架桥机的伸缩臂可以根据需要进行伸缩，适应不同跨度的桥梁建设。

架桥机工作原理
架桥机是一种专门用于搭建桥梁的工程机械设备。

它采用了先进的液压系统和机械结构，以实现高效、安全地构建桥梁的目的。

架桥机的工作原理主要包括以下几个步骤：
1. 准备阶段：架桥机需要先进行基本设置和准备工作。

操作人员首先要确定桥梁的设计方案，并根据设计方案来调整架桥机各个部件的配置。

此外，还需要选择合适的桥梁材料，并进行装载和固定。

2. 安装桥塔：首先，架桥机需要将桥塔部分的各个组件从运输车辆上卸载下来，并进行检查和调整。

接下来，架桥机通过液压系统将桥塔的各个部分在指定的位置进行拼接和安装。

安装完成后，操作人员需要对桥塔进行稳固固定，确保其牢固可靠。

3. 搭设主梁：桥塔安装完成后，架桥机通过液压系统将主梁依次吊装至桥塔之间，并将其与桥塔牢固连接。

在吊装过程中，操作人员需要根据需要调整各个部件的位置，确保主梁的正确安装。

安装完成后，还需要对主梁进行调整和校正，确保其水平和垂直度达到工程要求。

4. 安装辅助设备：架桥机还需要安装一些辅助设备，如护栏、桥面板等。

这些设备通常是通过液压系统或其他机械手段进行安装和调整。

操作人员需要根据设计要求，将这些设备安装到指定位置，并进行固定和调整。

架桥机是桥梁施工中不可或缺的设备，它通过自身的结构和工作原理，能够有效地提高桥梁施工的效率和质量。

在实际使用中，操作人员需要严格遵守操作规程，确保工作安全，并及时进行设备维护和保养，以延长设备的使用寿命。

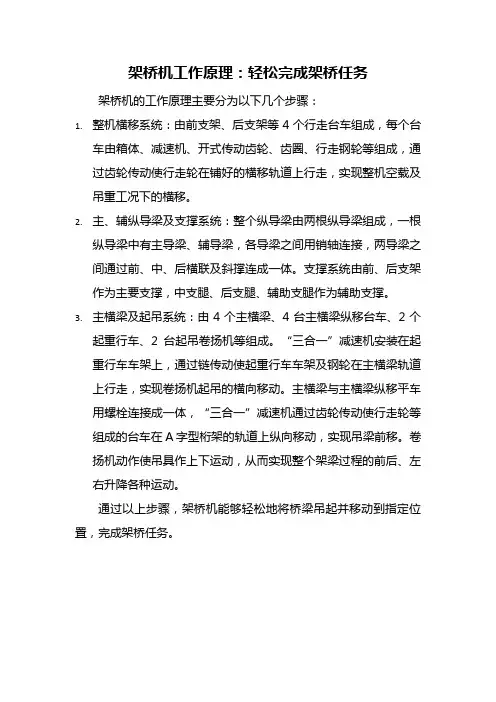

架桥机工作原理：轻松完成架桥任务架桥机的工作原理主要分为以下几个步骤：
1.整机横移系统：由前支架、后支架等4个行走台车组成，每个台
车由箱体、减速机、开式传动齿轮、齿圈、行走钢轮等组成，通过齿轮传动使行走轮在铺好的横移轨道上行走，实现整机空载及吊重工况下的横移。

2.主、辅纵导梁及支撑系统：整个纵导梁由两根纵导梁组成，一根
纵导梁中有主导梁、辅导梁，各导梁之间用销轴连接，两导梁之间通过前、中、后横联及斜撑连成一体。

支撑系统由前、后支架作为主要支撑，中支腿、后支腿、辅助支腿作为辅助支撑。

3.主横梁及起吊系统：由4个主横梁、4台主横梁纵移台车、2个
起重行车、2台起吊卷扬机等组成。

“三合一”减速机安装在起重行车车架上，通过链传动使起重行车车架及钢轮在主横梁轨道上行走，实现卷扬机起吊的横向移动。

主横梁与主横梁纵移平车用螺栓连接成一体，“三合一”减速机通过齿轮传动使行走轮等组成的台车在A字型桁架的轨道上纵向移动，实现吊梁前移。

卷扬机动作使吊具作上下运动，从而实现整个架梁过程的前后、左右升降各种运动。

通过以上步骤，架桥机能够轻松地将桥梁吊起并移动到指定位置，完成架桥任务。

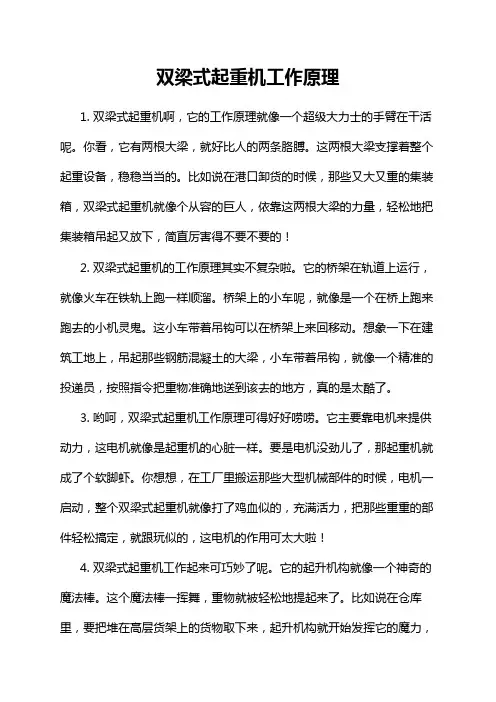

双梁式起重机工作原理1. 双梁式起重机啊，它的工作原理就像一个超级大力士的手臂在干活呢。

你看，它有两根大梁，就好比人的两条胳膊。

这两根大梁支撑着整个起重设备，稳稳当当的。

比如说在港口卸货的时候，那些又大又重的集装箱，双梁式起重机就像个从容的巨人，依靠这两根大梁的力量，轻松地把集装箱吊起又放下，简直厉害得不要不要的！2. 双梁式起重机的工作原理其实不复杂啦。

它的桥架在轨道上运行，就像火车在铁轨上跑一样顺溜。

桥架上的小车呢，就像是一个在桥上跑来跑去的小机灵鬼。

这小车带着吊钩可以在桥架上来回移动。

想象一下在建筑工地上，吊起那些钢筋混凝土的大梁，小车带着吊钩，就像一个精准的投递员，按照指令把重物准确地送到该去的地方，真的是太酷了。

3. 哟呵，双梁式起重机工作原理可得好好唠唠。

它主要靠电机来提供动力，这电机就像是起重机的心脏一样。

要是电机没劲儿了，那起重机就成了个软脚虾。

你想想，在工厂里搬运那些大型机械部件的时候，电机一启动，整个双梁式起重机就像打了鸡血似的，充满活力，把那些重重的部件轻松搞定，就跟玩似的，这电机的作用可太大啦！4. 双梁式起重机工作起来可巧妙了呢。

它的起升机构就像一个神奇的魔法棒。

这个魔法棒一挥舞，重物就被轻松地提起来了。

比如说在仓库里，要把堆在高层货架上的货物取下来，起升机构就开始发挥它的魔力，缓缓地把货物从高处拉下来，那过程就像是在变一个无声的魔术，让人忍不住惊叹，这也太牛了吧！5. 嘿呀，双梁式起重机的原理还有个很有趣的地方呢。

它的大车运行机构和小车运行机构相互配合，就像一场精彩的双人舞。

大车负责在长长的轨道上大范围移动，小车就在桥架上做小范围的精确调整。

就像在大型钢铁厂，要把炽热的钢坯从一个车间运到另一个车间，这两个运行机构就像两个配合默契的伙伴，把钢坯稳稳当当地送到目的地，简直绝了。

6. 双梁式起重机工作原理中，制动装置可是个关键角色。

它就像一个严厉的守门人。

当重物被吊起在空中的时候，要是没有制动装置紧紧守住，那重物可就像脱缰的野马，到处乱闯了。

双梁桥式起重机的工作原理双梁桥式起重机的工作原理1. 简介双梁桥式起重机是一种常见的起重设备，广泛应用于建筑工地、港口码头等场景。

它通过两条平行的梁架，起重机械运行在梁架之间，实现货物的起升、运输和放下，具有较大的起重能力和工作范围。

2. 基本组成•主梁：是双梁桥式起重机的主要承重部分，连接在支腿上，负责承受起重机械的重量和起升力。

•支腿：支撑主梁的结构，通常有前支腿和后支腿两部分，用于增加起重机的稳定性。

•起重机械：包括起重机钩、起重机绳、起重机电机等部分，用于实现货物的起升和横向移动。

•控制系统：用于控制起重机的运行，包括起升、运输和放下等操作。

3. 工作原理起重机械的起升1.起重机械通过电机驱动起重机钩绳，通过滑轮组的作用，使起重机钩升降，从而实现货物的起升。

2.起重机电机通过控制系统接收操作信号，调整电机的转速和方向，控制货物的升降速度和位置。

梁架的横向移动1.双梁桥式起重机的梁架由电车驱动，通过电机带动轮轴的转动，实现梁架的横向移动。

2.控制系统通过控制电车电机的转速和方向，控制梁架的左右移动，从而将起重机械移动到目标位置。

主梁的升降1.支腿通过液压系统调节高度，使主梁升降。

2.控制系统通过控制液压系统的工作，调节支腿的高度，实现主梁的升降，以适应不同高度的工作场景。

4. 应用场景双梁桥式起重机由于其起重能力大、工作范围广等优势，被广泛应用于各个领域，特别是以下场景： - 建筑工地：用于吊装建筑材料、起重机械等重物。

- 港口码头：用于海运和集装箱吊装作业。

- 工业生产：用于重型机械的装卸、搬运等工作。

5. 总结通过以上的介绍，我们可以了解到双梁桥式起重机的工作原理。

它通过起重机械的起升和横向移动，以及主梁的升降，实现货物的起升、运输和放下。

在各个领域中，双梁桥式起重机都发挥着重要的作用，提高了工作效率和安全性。

6. 工作原理示意图下图为双梁桥式起重机的工作原理示意图：┌───┐│ │─────┤ ├─────│ └───┘ ││ ││ 货物悬吊││ ││ ┌───┐ │─────┤ ├─────│ │└───┘注解：上方为主梁，下方为起重机械（包括起重机钩、起重机绳、起重机电机等部分）。

架桥机工作原理
架桥机是一种用于桥梁施工的重型机械设备，它的工作原理主要包括桥面搭设、桥梁吊装和桥面拼装三个方面。

在进行桥梁施工时，架桥机起着至关重要的作用，它能够高效地完成桥梁的搭设和吊装，大大提高了施工效率和质量。

首先，架桥机的工作原理之一是桥面搭设。

在进行桥梁施工时，首先需要将桥
面搭设到桥墩上。

架桥机通过起重机构将桥面吊装到指定位置，然后通过支撑结构将桥面稳固地支撑在桥墩上。

这样一来，桥面就完成了初步的搭设，为后续的施工工作奠定了基础。

其次，架桥机的工作原理还包括桥梁吊装。

在桥面搭设完成后，需要对桥梁进
行吊装。

架桥机通过起重机构和吊装索具，将桥梁从地面吊装到指定位置。

在这个过程中，需要严格控制吊装速度和角度，确保桥梁能够准确地安放在桥墩上。

这一步骤需要操作人员具备丰富的经验和高超的技术水平，以确保吊装过程的安全和顺利进行。

最后，架桥机的工作原理还涉及桥面拼装。

在桥梁吊装完成后，需要对桥面进
行拼装，将各个桥梁部件连接起来，形成完整的桥面结构。

架桥机通过移动支撑结构和调整吊装索具，将桥面各部分精确地拼装在一起。

这个过程需要操作人员具备高度的配合性和精准的操作技巧，以确保桥面拼装的质量和稳定性。

总的来说，架桥机的工作原理主要包括桥面搭设、桥梁吊装和桥面拼装三个方面。

通过这些工作原理的运作，架桥机能够高效地完成桥梁施工任务，为城市交通建设和发展做出重要贡献。

希望本文所述内容能为读者对架桥机工作原理有所了解，并对相关领域的发展有所帮助。
