冲压模具的基础知识一、冲压模具的定义冲压模具是指用于在冲压加工过程中，将金属板材或带材以一定的轮廓形状和尺寸加工成所需零件的工具。
冲压模具通常由上模（凸模）、下模（凹模）和模具座组成。
二、冲压模具的分类根据冲压零件的形状和结构特点，冲压模具可以分为以下几类：1. 单工位模具：适用于生产数量较少的零件，操作简单，适合手工操作。
2. 连续模具：适用于生产数量较大的零件，可以实现自动化连续生产。
3. 复合模具：由多个工位组成，可以一次性完成多道工序的加工，提高生产效率。
4. 成形模具：用于将金属板材或带材通过冲压工艺加工成所需的形状。
5. 裁剪模具：用于将金属板材或带材按照一定尺寸裁剪成所需的形状。
6. 弯曲模具：用于将金属板材或带材按照一定角度弯曲成所需的形状。
三、冲压模具的工作原理冲压模具通过上模和下模之间的相对运动，将金属板材或带材置于模具座上，然后施加压力使其发生塑性变形，最终得到所需的零件。
四、冲压模具的主要构成部分1. 上模（凸模）：也称为冲头，是冲压模具中与下模相对应的零件，用于施加压力。
2. 下模（凹模）：也称为模座，是冲压模具中与上模相对应的零件，用于支撑工件和定位。
3. 模具座：用于固定上模和下模的基座，通常由钢板焊接而成。
4. 引导柱和导套：用于引导和定位上模和下模的相对位置，确保模具的精度和稳定性。
5. 推杆和导向机构：用于传递压力和控制上模和下模的运动轨迹。
6. 压力调节机构：用于调节上模和下模施加的压力大小。
7. 模具材料：通常采用高硬度、高强度的合金工具钢或硬质合金制作，以保证模具的耐用性和使用寿命。
五、冲压模具的制造工艺冲压模具的制造工艺通常包括以下几个步骤：1. 设计：根据零件的形状和尺寸要求进行模具设计，确定模具的结构和工艺参数。
2. 材料准备：选择合适的模具材料，并进行切割、锻造或热处理等预处理工艺。
3. 加工制造：采用数控机床、电火花机等设备进行精密加工，包括车削、铣削、钻孔等工序。

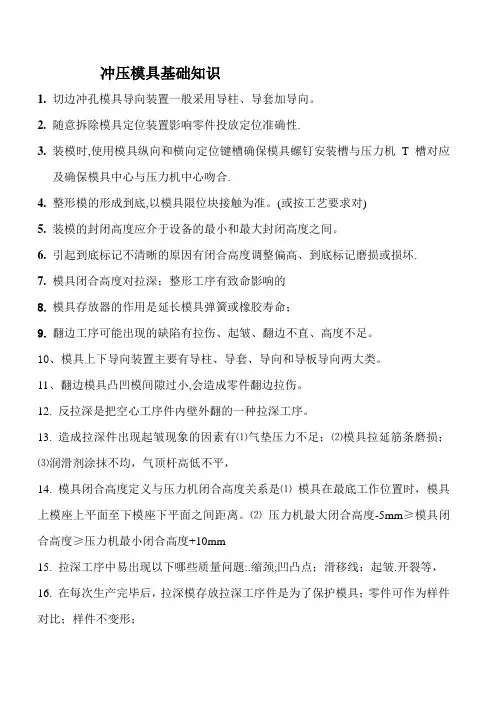

冲压模具基础知识1.切边冲孔模具导向装置一般采用导柱、导套加导向。
2.随意拆除模具定位装置影响零件投放定位准确性.3.装模时,使用模具纵向和横向定位键槽确保模具螺钉安装槽与压力机T槽对应及确保模具中心与压力机中心吻合.4.整形模的形成到底,以模具限位块接触为准。
(或按工艺要求对)5.装模的封闭高度应介于设备的最小和最大封闭高度之间。
6.引起到底标记不清晰的原因有闭合高度调整偏高、到底标记磨损或损坏.7.模具闭合高度对拉深；整形工序有致命影响的8.模具存放器的作用是延长模具弹簧或橡胶寿命；9.翻边工序可能出现的缺陷有拉伤、起皱、翻边不直、高度不足。
10、模具上下导向装置主要有导柱、导套、导向和导板导向两大类。
11、翻边模具凸凹模间隙过小,会造成零件翻边拉伤。
12. 反拉深是把空心工序件内壁外翻的一种拉深工序。
13. 造成拉深件出现起皱现象的因素有⑴气垫压力不足；⑵模具拉延筋条磨损；⑶润滑剂涂抹不均，气顶杆高低不平，14. 模具闭合高度定义与压力机闭合高度关系是⑴模具在最底工作位置时，模具上模座上平面至下模座下平面之间距离。
⑵压力机最大闭合高度-5mm≥模具闭合高度≥压力机最小闭合高度+10mm15. 拉深工序中易出现以下哪些质量问题:.缩颈;凹凸点；滑移线；起皱.开裂等，16.在每次生产完毕后，拉深模存放拉深工序件是为了保护模具；零件可作为样件对比；样件不变形；17. 整形是依靠材料流动，少量改变工序件形状和尺寸，以保证工件精度的一种冲压工序。
18. 对于弹性压边圈装置，主要靠调整弹簧力的大小来调整压边力.19. 压边力偏大，会在方筒形件的角部的侧壁产生破裂。
20. 将凸模中心部的排气孔直径加大，可消除拉深件的底塌陷现象。
21. 翻边是将预先拉深好的筒形件或管件毛坯通过模具将其口部直径缩小或扩大的一种成型工序。
２２. 冲压件毛刺产生原因⑴凸凹模刃口间隙大；⑵刃口磨损；⑶刃口崩塌.刃口线性度差。
23. 造成拉深件出现起皱现象的因素有⑴气垫压力过小；⑵模具拉延筋条磨损；⑶润滑剂涂抹不当.（重复13条）24. 模具行程限位器的作用是⑴支承模具周边平衡力的装置使板料在变形过程中均匀流向，（拉深模）;⑵控制模具行程深度。
冲压模具结构基础知识一。
冲压概述1。
沖压原理：是在室温下，利用安装在压力机上的模具对材料施加压力,使其产生分离或塑性变形,从而获得所需零件的一种压力加工方法。
（冲压简单的定义是利用冲模对金属板料进行加工以得到所需要的零件形狀和尺寸。
）2。
沖压模具：冲压模具，将材料(金属或非金属)加工成零件(或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）.3. 沖压模具加工的特点：A: 可沖制出各种形狀复杂、精度一致的制件,且可以保证互換性；B：操作简便，易实现自动化，生产效率高;C：节约能源，制造成本低;D：冲压件表面质量好；E：适用于大批量生产。
二。
冲压模具的构成模具是由模板，零件及标准件组成1.模板(八块板）：上模部分(五块）：模板代号、材料模板名称P01A （S45C/A7075) DIE（P）SET 上模座P02A （SKD11）BACKING（P）PLATE 上模垫板P03A (SKD11) PUNCH PLATE 冲子(凸模)固定板S02A （SKD11）STOPPER PLATE 剥板背板S01A (SKD11) STRIPPER PLATE 卸料板下模部分（三块）：D03A （SKD11) DIE PLATE 下模板D02A （SKD11) BACKING(P）PLATE 下模垫板D01A (S45C) DIE（P）SET 下模座模具材料补充:1。
SKD11是日本牌号相对中国材料是Cr12MoV 。
Cr12MoV 这是一种耐磨性能较佳的通用冷作模具钢，有着良好的淬火性，并且淬火变形量小.SKD11材料易于车削,耐磨性良好。
在300 ～400℃时仍可保持良好硬度和耐磨性,韧性较Cr12 钢高，淬火时体积变化最小。
可用来制造断面较大、形状复杂、经受较大冲击负荷的各种模具和工具。
例如，形状复杂的冲孔凹模、复杂模具上的镶块、钢板深拉深模、拉丝模、螺纹挫丝板、冷挤压模、冷切剪刀、圆锯、标准刀具、量具等。
模具冲压的知识点总结一、模具冲压的基本原理模具冲压是利用模具的压力作用将金属板材或带材冲击成所需形状的工艺。
其基本原理是将金属板材置于模具中，通过模具的压力对金属板材进行变形，从而得到所需的零部件。
模具冲压的基本过程包括：上模闭合、进料定位、下模压制、排废排料等。
模具冲压的关键是要控制好冲压过程中的拉伸、压缩、弯曲等变形，从而确保冲压出的零部件符合设计要求。
在模具冲压中，通过设计不同的模具结构、采用不同的工艺参数以及选择合适的材料，可以实现对金属板材进行多种复杂的冲压加工，满足不同产品的加工需求。
二、模具冲压的常用工艺1. 模具结构设计：模具冲压的工艺设计是模具冲压的第一步，通过对产品的结构特点、加工工艺要求、材料性能等进行分析，确定合理的模具结构设计方案。
常见的模具结构包括简单模具、复合模具、多工位模具等，不同的结构设计适用于不同的产品加工要求。
2. 工艺参数选择：在模具冲压中，工艺参数的选择对成型质量、生产效率和模具寿命都有重要影响。
常见的工艺参数包括压力、冲头速度、保压时间、松料量等，通过合理选择这些参数，可以实现对金属板材的精细加工。
3. 材料选择：模具冲压的材料选择是制定工艺方案的关键环节，不同的金属材料在模具冲压过程中表现出不同的加工特性。
常见的材料包括冷轧钢板、不锈钢板、铝合金板等，而对于高强度、高韧性的材料，通常需要选用耐磨、耐热的合金模具钢。
三、模具设计1. 模具结构设计：模具结构设计应根据产品的形状、尺寸和工艺要求进行合理设计，以保证模具在冲压加工中具有稳定的刚度和强度，同时要充分考虑产品的冲压变形规律，避免在加工过程中产生撕裂、褶皱等缺陷。
2. 模具加工精度：模具的加工精度直接影响到成型零件的质量和加工效率。
精密模具通常要求模具的几何尺寸精度、表面质量和配合精度等均较高，需要选用高精密数控加工设备进行加工。
3. 模具材料选择：模具材料的选择受到产品要求、使用寿命和生产成本等多方面因素的影响。
冲压模具基础知识培训冲压模具是工业生产中不可或缺的工具之一，通常用于金属材料的冲压成型，其广泛应用于汽车、航空航天、电子、建筑等领域。
为了保证冲压模具制造的质量和生产效率，需要对冲压模具的基础知识进行培训。
一、冲压模具的基本组成结构。
冲压模具由上模板、下模板、活动模板、导向机构、引导销、定位销、模板螺钉组成。
1、上模板：一般由芯柄、定位销、成型凹槽、压紧板、导向组成。
2、下模板：一般由固定基板、成型凸台和导向套等组成。
3、活动模板：主要用于在成型过程中对材料进行辊压和切割。
4、导向机构：主要用于与上、下模板之间进行固定和导向。
5、引导销：主要用于插入模板中和保证导向的准确性以及防止模板偏移和旋转。
6、定位销：主要用于上、下模板之间进行准确定位。
7、模板螺钉：主要通过螺纹连接将上、下模板组成整体。
二、冲压模具的分类。
1、按照材料分类：金属模具、非金属模具。
2、按照工艺分类：单工位模具、多工位模具、连续模具。
3、按照成型方式分类：冲裁模具、拉伸模具、弯曲模具、成形模具。
三、冲压模具制造工艺。
1、设计阶段：主要包括产品检验、模具设计、模具布局等。
2、制造阶段：资料准备、原材料采购、加工制造、清洗、总成、热处理、组装等。
3、检测阶段：主要包括表面检查、尺寸检查、工装寿命检查、功能性能检查等。
四、冲压模具必备的试模步骤。
1、模具调整：主要包括上下模板的安装、调整定位销和卸下模板等。
2、模具试验：主要检查模板的耐用性、切口角度、尺寸精度和成形性等。
3、模具维护：是为了延长模具寿命，防止损坏和降低生产成本。
五、冲压模具制造的优点。
1、生产效率高：由于模板的高精度和低磨损，能够大大提高生产效率和生产数量。
2、质量好：模板的高精度和低磨损，能够保证产品的质量和规格标准。
3、节约成本：模板可以重复使用，也节约了生产成本。
4、适应性强：模板的设计和制造过程比较自由，可以根据不同需要进行设计和制造。
六、冲压模具的维护保养。
冲压模具培训资料冲压模具是一种用于金属冲压加工的工具。
它的设计和制造对于实现高效、精度和稳定的冲压加工过程至关重要。
本文将介绍冲压模具的基本知识、制造工艺以及培训资料。
一、冲压模具的基本知识1. 冲压模具的定义冲压模具是通过在金属板材上用外力施加力量，使其发生塑性变形或断裂，从而获得所需形状和尺寸的工件的工具。
2. 冲压模具的分类根据工件形状的不同，冲压模具可分为拉伸模、弯曲模、拉伸弯曲复合模等多种类型。
3. 冲压模具的构成冲压模具通常由上模、下模、导向装置、顶杆和排屑装置等部分组成。
4. 冲压模具的工作原理冲压模具通过将金属材料置于模具之间，施加压力使材料发生塑性变形或断裂，从而获得所需工件的形状和尺寸。
二、冲压模具的制造工艺1. 模具设计冲压模具的设计是冲压加工的关键环节。
在设计过程中，需要考虑工件的形状、尺寸和加工工艺等因素，并合理选择材料和材料的热处理方式。
2. 模具制造模具制造包括模具加工和模具装配两个阶段。
模具加工包括毛坯加工、零件加工和热处理等过程，而模具装配则是将各个零部件进行组装成完整的模具。
3. 模具试模模具制造完成后，需要进行试模，以验证模具是否满足设计要求。
试模过程中需要检查模具的运行平稳性、工件的尺寸精度以及模具的寿命等指标。
三、为了提高冲压模具设计和制造的专业技能，培训资料扮演着重要的角色。
以下是一份冲压模具培训资料的示范目录：1. 冲压模具的基本知识1.1 冲压模具的定义及分类1.2 冲压模具的构成和工作原理2. 冲压模具设计2.1 冲压模具设计的基本原理2.2 冲压模具设计的注意事项3. 冲压模具制造3.1 冲压模具制造的工艺流程3.2 冲压模具制造的常用工具和设备4. 冲压模具试模4.1 冲压模具试模的步骤和要点4.2 冲压模具试模的常见问题及解决方法通过系统的培训资料，学员可以了解冲压模具的基本知识和制造工艺，并且能够在实践中运用所学知识解决问题。
结语冲压模具是金属冲压加工中不可或缺的工具，它直接影响到产品的质量和工艺效率。
冲压模具基础知识1.引言1.1 概述冲压模具是在工业生产中广泛应用的一种工具，用于在金属材料上进行冲压加工，以获取所需的形状和尺寸。
它是由若干零件组成的复杂装置，可以用于加工各种金属材料，如钢、铁、铝等。
冲压模具的分类主要包括单工位模具、联合模具和连续模具。
单工位模具用于单次冲压操作，适用于批量生产小型产品；联合模具结合了多个工位，可以实现多次冲压操作，适用于大批量生产产品；连续模具则可以连续进行冲压操作，适用于大规模连续生产。
冲压模具的基本组成部分包括模具底板、模具柱、导柱和导套等。
模具底板是模具的基础部分，用于承载和支撑其他零部件；模具柱和导柱用于定位和支撑模具的上下部分；导套则用于使模具零件之间的配合更加紧密，并减少磨损。
冲压模具具有高效、精确和经济的特点，被广泛应用于汽车制造、电子设备、家用电器等工业领域。
它可以实现高速运动和精确定位，能够在短时间内完成复杂的金属加工操作，提高了生产效率和产品质量。
在未来，随着工业的不断发展和技术的进步，冲压模具的应用前景将更加广阔。
人们对产品的要求越来越高，冲压模具的精度和稳定性需求也将提升。
同时，随着新材料的不断涌现，冲压模具的设计与制造也将面临更多的挑战和机遇。
综上所述，本文将介绍冲压模具的基础知识，包括其定义和分类，以及基本组成部分。
同时，本文还将展望冲压模具的重要性和应用前景，希望能够为读者提供有关冲压模具的全面了解。
1.2 文章结构文章结构部分内容如下：文章结构部分旨在简要介绍本文的章节安排和主要内容，为读者提供阅读指南。
本文主要分为引言、正文和结论三个部分。
引言部分首先概述了冲压模具的基本知识，并介绍了本文的目的。
在这一部分，读者可以了解到冲压模具的基本概念和分类，以及本文将要讨论的内容。
正文部分是本文的核心内容，包括两个主要章节。
首先，第2.1节将详细介绍冲压模具的定义和分类。
这一节将从理论和实践的角度出发，对冲压模具的基本概念、工作原理和分类方法进行讲解。
冲压模具基础知识讲解冲压模具是指用于冲压加工的模具，它是冲压工艺中不可或缺的重要工具。
冲压模具可以将金属材料以一定的形状和尺寸加工成所需的零部件或产品。
本文将从冲压模具的定义、分类、制作工艺和应用等方面进行讲解。
一、冲压模具的定义冲压模具是指用于冲压加工的工具，它由上模、下模和模具座组成。
上模和下模通过模具座固定在冲床上，形成一个封闭的工作空间。
在冲床的作用下，上下模相对运动，使得金属材料在模具的作用下发生塑性变形，最终得到所需的产品。
二、冲压模具的分类根据冲压工艺的不同，冲压模具可以分为冲裁模、弯曲模和拉伸模等。
冲裁模主要用于将金属材料切割成所需形状的零件，弯曲模用于将金属材料弯曲成一定角度的零件，拉伸模则用于将金属材料拉伸成所需形状的零件。
三、冲压模具的制作工艺冲压模具的制作工艺一般包括设计、加工和装配等步骤。
首先是对产品进行设计，确定所需的模具结构和尺寸。
然后，根据设计图纸进行材料的选择和加工工艺的确定。
最后，将各个零部件进行加工和装配，形成完整的冲压模具。
四、冲压模具的应用冲压模具广泛应用于汽车、家电、电子、航空航天等行业。
在汽车制造业中，冲压模具被广泛用于汽车车身、车门、车窗等零部件的生产。
在家电制造业中，冲压模具被用于冰箱、洗衣机、空调机壳等产品的制造。
在电子行业中，冲压模具则被用于手机、电脑等产品的制造。
冲压模具的应用不仅可以提高生产效率，还可以保证产品的质量和一致性。
通过合理的模具设计和制作工艺，可以实现高效、精确的冲压加工，大大提高了生产效率和产品的竞争力。
总结：冲压模具是冲压加工不可或缺的重要工具，它通过上下模的运动，将金属材料加工成所需的零部件或产品。
冲压模具根据冲压工艺的不同，可以分为冲裁模、弯曲模和拉伸模等。
冲压模具的制作工艺包括设计、加工和装配等步骤。
冲压模具广泛应用于汽车、家电、电子等行业，可以提高生产效率和产品质量。
通过合理的模具设计和制作工艺，可以实现高效、精确的冲压加工，为工业生产提供了重要的支持。
冲压模具讲座第一章 概论一.冲压加工的重要性及优点。
1.重要性：冲压工艺应用范围十分广泛，在国民经济的各个部门中，几乎都有冲压加工产品。
如汽车，飞机，拖拉机，电器，电机，仪表，铁道，邮电，化工以及轻工日用产品中均占有相当大的比重。
2.优点：1）生产率高。
2）精度高，质量稳定。
3）材料利用率高。
4）操作简便，特别适宜于大批量生产和自动化。
二.冲压加工的概念。
1. 概念：即利用压力机及其外部设备，通过模具对板材施加压力，从而获得 一定形状和尺寸零件的加工方法。
冲压加工的三要素：冲床，模具，材料。
冲压是生产中应用广泛的一类加工方法，主要用于金属薄板料零件的加工。
在产品零件的整个生产系统中，冲压只是一个子系统，所涉及的也仅是产品制造过程的一部分。
随着市场对产品成本和周期等要求的提高，从系统的整体优化中确定相关的各要素已成为技术和管理发展的重要方向。
影响冲压加工的因素：三.冲压工序的分类。
冲压工艺按其变形性质可以分为材料的分离与成形两大类，每一类中又包括许多不同冲压加工系统人冲压 工艺安 全自 动 化 安 装润 滑 生 产 管 理 质 量 管 理 价 格 管 理运 输 废 料 处 理 噪 音 对 策 后 序 工 艺 压力 机 模具 材料 辅助 装 置具软 件硬件的工序。
冲压的基本工序：1.冲裁:包括落料和冲孔两个工序。
1）落料：模具沿封闭线冲切板料，冲下的部分为工件，其余部分为废料，设计时尺寸以模仁为准，间隙取在冲子上；2）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，间隙取在模仁上。
2.剪切:用模具切断板材,切段线不封闭.3.切口:在坯料上将板材部分切开,切口部分发生弯曲.4.切边:将拉深或成形后的半成品边缘部分的多余材料切掉。
5.剖切：将半成品切开成两个或几个工件，常用于成双冲压。
切口切边剖切6.弯曲：用模具使材料弯曲成一定形状（V型/U型/Z型弯曲）。
7.卷圆：将板料端部卷圆。
8.扭曲：将平板的一部分相对于一部分扭转一个角度。
弯曲卷圆扭曲9.拉深：将板料压制成空心工件，壁厚基本不变。
10.变薄拉深：用减小直径与壁厚，增加工件高度的方法来改变空心件的尺寸，得到要求的底厚，壁薄的工件。
11.孔的翻边：将板料或工件上有孔的边缘翻成竖立边缘。
拉深变薄拉深孔的翻边12.外缘翻边：将工件的外缘翻起圆弧或曲线状的竖立边缘。
13.缩口：将空心件的口部缩小。
14.扩口：将空心件的口部扩大，常用于管子。
外缘翻边缩口扩口15.起伏：在板料或工件上压出筋条，花纹或文字，在起伏处的整个厚度上都有变薄。
16.卷边：将空心件的边缘卷成一定的形状。
17.胀形：将空心件（或管料）的一部分沿径向扩张，呈凸肚形。
起伏卷边胀形18.旋压：利用赶棒或滚轮将板料毛坯赶压成一定形状（分变薄与不变薄两种）。
19.整形：把形状不太准确的工件校正成形。
20.校平：将毛坯或工件不平的面或弯曲予以压平。
旋压整形校平21.压印：改变工件厚度，在表面上压出文字或花纹。
22.正挤压：凹模腔内的金属毛坯在凸模压力的作用下，处于塑性变形状态，使其由凹模孔挤出，金属流动的方向与凸模运动方向相同。
23.反挤压：金属挤压过程中，沿凸模与凹模的间隙塑流，其流动方向与凸模运动方向相反。
24.复合挤压：正挤与反挤的结合。
压印正挤压反挤压复合挤压四．冷冲模类型和特点。
1.模具分类（按冲压工序的组合方式分）。
1）单冲模：在模具上只有一个加工工位，而且在冲床的一次行程中只完成一类冲压加工工艺。
2）复合模：在模具上只有一个加工工位，在冲床的一次行程中完成两类以上的加工工艺。
3）级进模：有多个工位组成，各工位完成不同的加工，各工位顺序关联，在冲床的一次行程中完成一系列不同的冲压加工。
三类模具的优缺点比较：2.级进模特点：1)冲压生产效率高。
级进模可以完成复杂零件的冲裁、翻边、弯曲、拉深、立体成形以及装配等工艺，减少了中间转运和重复定位等工作，而且工位数量的增加不影响生产效率，可以冲制很小的精密零件。
2)操作安全简单。
级进模冲压时操作者不必将手伸入模具的危险区域。
对大量生产，还采用自动送料机构，模具内装有安全检测装置。
3)模具寿命长。
复杂的内形和外形可分解为简单的凸模和凹模外形，分段逐次冲切，工序可以分散在若干个工位，在工序集中的区域还可以设置空位，从而避免了凸、凹模壁厚过小的问题，改变了凸、凹的受力状态，提高了模具强度。
此外，级进模还采用卸料板兼作凸模导向板，对提高模具寿命也非常有利。
4)产品质量高。
级进模在一副模具内完成产品的全部成形工序，克服了用简单模时多次定位带来的操作不变和累积误差。
5)生产成本较低。
级进模由于结构比较复杂，所以制造费用较高，同时材料利用率较低，但由于级进模生产效率高、压力机占有数少、需要的操作工人数和车间面积少，减少了半成品的储存和运输，因而产品零件的综合生产成本并不高。
6)设计和制造难度大，对经验的依赖性强。
级进模结构复杂，技术含量高，设计灵活性大、难度大；设计和制造中的经验、推断和目测工作量多，人才培养时间长，个人之间的差异大；同一产品零件可有多种不同的设计方案，设计的灵活性大；设计和制造周期长，费用高，适用于批量生产。
级进模还受产品零件尺寸限制，产品尺寸不宜太大。
7)按订单生产，而不是按计划生产，订货受市场影响大，交货期要求短。
五．级进模的功能功能：级进模的基本功能是利用凸模和凹模在板料上施加一定形式和大小的作用力，使材料产生塑性变形，从而将毛胚转变为产品零件的能力。
六．级进模的设计方法。
1.级进模设计流程。
级进模设计也是一个系统，其流程如图1-8所示。
具体可以分为四个阶段：工艺设计、排样、概要设计、结构设计、零件设计。
1）工艺设计:即是对产品零件所包括的成形工序逐一进行分析，以确定产品零件的加工工艺方案。
工艺设计前应充分了解产品零件的要求及实际的生产条件。
2）排样与概要设计以工艺设计可行为前提，具体确定级进模加工产品零件时的工序方案和模具的基本结构形式，初步给出模具的估价和制造周期，确定是否继续开展模具详细的设计和制造。
3）结构设计和零件设计就是为级进模正式投入生产而具体地开展的设计，在这一阶段部分模具零件的加工也将同期展开。
结构设计与零件设计的结果是模具装配图、需加工的模具零件的工程图。
2.设计注意事项。
1）要用系统的观点，从冲压、模具制造等多方面构成的大系统中确定级进模的结构和零件方案，要重视实践经验的作用。
要切合实际，确立切实可行的模具方案，同时要考虑现有的模具制造条件、冲压生产条件。
2）级进模结构复杂，设计难度大，制造费用高，周期长，因此设计应坚持科学、严谨、求实的精神，认真分析、详细规划，务求设计合理、制造方便、满足使用要求。
要充分了解产品零件加工的需求和模具制造和使用条件,表1-5是级进模设计前应掌握的数据。
表1-6是级进模设计时的规划表。
3）模具设计和制造具有技术密集型的特点，设计和制造密切相关。
随着产品市场竞争的加剧和计算机技术的发展，产品制造周期日益缩短，对模具设计和制造周期的要求也愈来愈短，因此，模具设计和制造的交叉并行已成为必然。
表1-5 级进模设计前应掌握的数据材 料 插 入产 品 搬 出表1-6 级进模设计规划表Z表1-8 级进模设计流程：一级进模结构1.从总体角度来看，级进模结构基本上可分为两大类：日本式模具结构和美国式模具结构。
1）日本式模具结构：利用卸料板压料（常见模具结构）。
优点：压料可靠，模具生产时稳定性好；缺点：噪音大。
2）美国式模具结构：没有卸料板，采用局部压料（两者更本区别）优点：噪音小，速度高；缺点：压料不是很可靠。
2.级进模的构成。
模板（8块板）凸模工作零件（入子）模具凹模主导向导向零件零件副导向连接零件（螺钉，等高套筒及垫圈）定位零件（定位销，导正销，定距侧刃，灌胶PIN）导料零件（导板，Lifter）辅助零件传力零件(螺塞，弹簧，传力销)检测装置（误送/叠料/波动/光电检测）其它（压板，止高块，限位柱,浮料块,浮料销，顶杆二结构设计原则.1.尽量选用成熟的模具结构或标准结构。
2.模具要有足够的刚性，以满足寿命和精度的要求。
3.结构应尽量简单、实用，要具有合理的经济性。
4.能方便地送料，操作要简便安全，出件容易。
5.模具零件之间定位要准确可靠，连接要牢固。
6.要有利于模具零件的加工。
7.模具结构与现有的冲压设备要协调。
8.模具容易安装，易损件更换方便。
三模具基本尺寸1.模具平面尺寸模具平面尺寸是指模具轮廓最大尺寸，它易凹模外形尺寸为基础，以最终选择的模架尺寸为准。
2.模具闭合高度模具闭合高度是指模具处在最低点的工作位置时，上模座的上表面到下模座的下表面之间的距离。
即为模具各块模板厚度之和。
压力机闭合高度是指压力机滑块在下死点时，滑块底面到压力机工作台面上平面的距离。
由于多数压力机滑块高度可上下调节，当压力机连杆调至最短时的闭合高度称为压力机最大闭合高度Hmax,而当压力机连杆调至最长时的闭合高度称为最小闭合高度Hmin。
为了保证模具能装在压力机上工作，模具闭合高度必须小于压力机闭合高度。
最好H位于Hmin和Hmax之间，一般应满足Hmin+10≤H≤Hmax-5第二节工作零件设计一．凸模的结构设计（考量凸模的强度、钢性）：1.凸模的分类：1）按凸模断面形状可分为简单形状和复杂形状两种；2）按刃口形状可分为平刃、斜刃和其它专用凸模；3）按固定方法可分为台阶固定、螺钉固定、压板固定等；4）按结构形式可分为整体式、镶拼式、直通式、阶梯式和带护套式。
2.凸模结构的基本形式。
1）圆凸模(标准件)。
TYPEIV2）机械加工凸模。
凸模的加工方法一般有线割和磨削:W/C—线割; G—磨床； PG—光学曲线磨床1°线割加工异形凸模，凸模内R≥0.150较好，因线割丝的直径Φ取0.20mm和0.30mm 加工较经济；线割的零件表面光洁度不高，加工零件的使用寿命没有磨削来的高；2°细小凸模设计成上头小下头大，以保证零件强度要求；规则形状用磨床加工，R取10mm或20mm；不规则形状用PG加工R取40mm；3.凸模的导向（卸料板）。
卸料板在对阶梯型凸模、PG加工之凸模导向时，要确保在模具处于最大闭合高度时，剥料板与凸模的最小重叠部分长度不小于3～5mm。
4.凸模上的“闪位”：1）产品上的凸起； 2）模仁5.冲裁凸模长度的确定：凸模长度=PP板厚度+SBP板厚度+SP板厚度+(1～2mm)二．入子设计：1.冲子固定板入子目的：便于改模；便于更换料号。
设计要点：1）形状力求简单，便于加减垫片；2）要具有防呆功能；3）与固定板单边间隙0.01mm；与冲子单边间隙0.01mm。
2.卸料板入子目的：便于改模；便于更换料号；磨损了可以更换,即提高模具寿命。
