冲压模具及其工艺介绍PPT(31张)

成形工序
胀形
软模胀形利用弹性或流体代替凸模或凹模压制金属板料、管料的冲压方法称为软模成形。对胀形而言，软模胀形制件上无痕迹，变形比较均匀，便于加工复杂的形状，所以应用较多。
﹡弹性材料通常用聚氨酯橡胶，耐油、耐磨和耐温性较好。 ﹡液体通常是用油、乳化液、水等。液压胀形可得到较高压力，且作用均匀，容易控制，可以成形形状复杂、表面质量和精度要求高的零件。缺点是机构复杂，成本高。
﹡壁部是变形区,底部通常不参加变形
成形工序
拉深
R2'
H
R1 R2
结构工艺性
R3
圆角半径
﹡凸缘圆角半径R1>2 t , 一般4~8 t
﹡底部圆角半径R2 > t ,一般3~5 t
﹡矩形拉深件壁间圆角半径R2 > 3 t ,>1/5 H
﹡小于上术要求时,应增加整形工序
﹡拉深件壁厚不均匀,应注明保证的外形尺寸或内外形尺寸
凸模, 凹模上,下模座板, 上,下模固定板导柱,导套脱料板, 压边圈, 顶杆导正销, 导料板, 侧刃螺丝,弹簧
冲模构成
.
充裁时，落料凹模，凸模与凸凹模作用对坏料进行冲孔落料，回程时，打料杆在冲床滑块的作用下对顶件器施加作用力将零件推出凹模型腔。
冲模分类
按工序组合分类:
单工序模复合模连续模(级进模)
掉 ﹡孔到弯曲线的距离: t <2,L>= t . t >=2,L>= 2t
距离太近时,可设置工艺槽或弯曲后打孔
﹡局部弯曲.弯曲线处于交界处时,可添加工艺槽,工艺孔或缺口, 使弯曲时易于变形,防止开裂
成形工序拉深
﹡将板料冲压成各种空心件的加工方法

冲压模具基础知识-PPT

一、冲压模具的基本类型： Basic types
一、按冲压工序的组合方式分：
1）简单冲裁冲模: (Single operation die )在模具上只有一个加工工位，而且在冲床的一次行程中只完成一类冲压加工工艺。
2）复合冲裁模： (Compound die 在模具上只有一个加工工位，在冲床的一次行程中完成两类以上的加工工艺。
23 5
LSP 6 11 DP
2 17 3 LBP
14
LDS 8
固定銷一般必須釆用大于 10MM, 若模板長寬超過500MM要用 12MM, 固定銷要求有一只作位置防呆保護 PRL
1
20
5
21
12 13
10
CP
H
上模托板一般厚度 H=20MM 模板超過500MM,H=25MM 上模座墊腳寬度40MM, 高度,排布數量依模具大小并配合機台而均勻分布上模座板厚度H=45MM(模板長寬為500MM以下)H=50MM(模板長寬超過500MM) 上墊板釆用彈簧脫料厚度H=23MM, 若衝孔多,打壓線,打沙拉孔多時, 必須改熱處理D2料;
3）多工位模： (transfer die) 利用机械手进行工序件传递。
三、按工序性质：
1）落料模： blanking die 2）冲孔模： pierce die 3）切边模： triming die 4）成型模： forming die 5）拉深模： drawing die 6）整修模： restrike die 7）侧冲模： CAM die 8）折弯模： bending die etc:
下模座墊腳寬度40MM, 高度,排布數量依模具大小并配合下模高度而定下模托板一般厚度 H=20MM 模板超過500MM,H=25MM

冲压模具知识简介 PPT

继续保持安静
3、拉深：用模具将平板材料进行塑性变形，达到所需要的三维曲面形状。
拉深比：一次拉深所能达到的最大限度。通常以圆形为例。拉深后直径与拉深前直径之比。一般材料，第一次拉深在0.55~0.6。如果产品超过此比值则需要分成几次拉深，以
后每次系数都要逐步变大。第二道大约在0.75~0.8,之后在0.8~0.85,0.85~0.9之间，可以查阅相关资料得取数据。
称为单冲模。根据前面提到的模具分类又可分为：复合模，冲孔模，折弯模，拉深模等。
模柄
简单模
模型
冲子
模仁
圆孔冲子
顶杆
复合模模型
上脱料板
外形沖子
下脱料板
冲孔模：
上模座上垫板上模座上夹板背脱板
下模板下垫板下模座
下垫脚
下托板
3.连续模：用一副实现全部的或者大部分产品的成型，称为连续模。可以实现自动化生产，适合于产品良比较大而且产品大小适中的产品。模具结构比较复杂，维修上也需要更高的技术要求。但是生产效率比较高。
五，模具材料
冲裁刀口材料，冲头与凹模常用钢材为SKD11，SLD，更高要求的用DC53，或者瑞典一胜百公司的ASS88.等.硬度更高的为高速钢SKH9,SKH51等.要求相当高产量非常大的产品用ASP23,ASP30,甚至用钨钢等材料. 国产材料为Cr12.一般不用. 用于一般折弯或者拉深的材料,可以用D2. 其余不重要部分,用45钢.一般模座,垫脚,托板等用A3即可.
快走丝线切割机
精度可以控制在0.02-0.03MM，主要用于一些精度要求不高的通孔加工，加工断面与形状质量比慢丝加工差
慢走丝线切割机
精度可以控制在0.003MM，主要用于一些高精度通孔的加工。目前流行的慢走丝品牌有日本沙迪克，法兰克；台湾庆鸿，莱通；瑞士夏米尔等。

冲压模具基础培训课件PPT(共68页)

W18Cr4V YG15、YG8 5CrNiMo、5CrNiTi
热处理
淬火
硬度/HRC 凸模凹模
56～60
淬火
60～64
淬火
52～56
淬火 58～62 60～64
淬火
－淬火
－
62～64 －
52～56
62～64
－－ 52～56
1 冲压工艺基础
1.4.3.2 冲模一般零件的材料和热处理：
表1-6 冲模常用一般零件的材料及热处理要求（一）
1、冲压对模具材料的要求
(1)冲裁模具具有高的耐磨性、冲击韧性以及耐疲劳断裂性能。
(2)弯曲模具具有高的耐磨性和断裂抗力
(3)拉深模具具有高的硬度和耐磨性，凹模工作表面粗糙度比较低。
2、模具用材料
冲模所用材料主要有碳钢、合金钢、铸铁、铸钢、硬质合金、锌基合金、低熔点合金、环氧树脂、聚氨酯橡胶等。冲模中凸、凹模等工作零件主要为模具钢。
3、点的应力状态
(1)应力状态图在变形物体中取出一个微小正六面体，用该单
元体上相互垂直的三个面上的九个应力分量来表示其所受的应力，这种图称为应力状态图。
(2)主应力图单元体上只有正应力而无切应力，则此应力状态图称为主应
力图。
主应力图（九种）
2种单向的， 3种双向的，
4种三向的
(3)球应力状态
3、模具材料选用时还应考虑以下因素：
(1)模具的工作条件 (2)模具结构因素 (3)模具的工作性质 (4)模具的加工手段 (5)热处理要求
4、冲模材料的选用原则
(1)根据模具种类及其工作条件，选用的材料要满足使用要求，应具有较高的强度、硬度、耐磨性、耐冲击性、耐疲劳性。 (2)根据冲压材料和冲压件生产批量选用材料。 (3)满足加工要求，应具有良好的加工工艺性能，淬透性好、热处理变形小。 (4)满足经济性要求

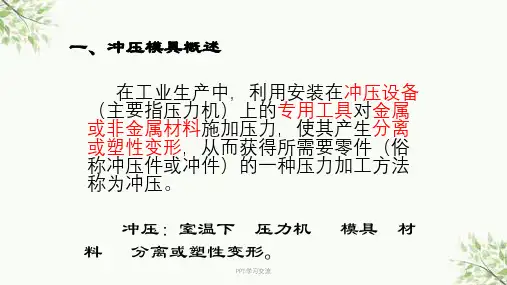

冲压模具的基础知识42页PPT
