制冷技术第四章 吸收式制冷循环

第七章 吸收式制冷吸收式制冷是液体气化制冷的另一种形式，它和蒸气压缩式制冷一样，是利用液态制冷剂在低温低压下气化以达到制冷目的的。

所不同的是：蒸气压缩式制冷是靠消耗机械功（或电能）使热量从低温物体向高温物体转移，而吸收式制冷则依靠消耗热能来完成这种非自发过程。

第一节 吸收式制冷的基本原理一、基本原理对于吸收剂循环而言，可以将吸收器、发生器和溶液泵看作是一个“热力压缩机”，吸收器相当于压缩机的吸入侧，发生器相当于压缩机的压出侧。

吸收剂可视为将已产生制冷效应的制冷剂蒸气从循环的低压侧输送到高压侧的运载液体。

二、吸收式制冷机的热力系数蒸气压缩式制冷机用制冷系数ε评价其经济性，由于吸收式制冷机所消耗的能量主要是热能，故常以“热力系数”作为其经济性评价指标。

热力系数ζ是吸收式制冷机所获得的制冷量0φ与消耗的热量g φ之比。

gφζφ=(7-1)图7-1 吸收式与蒸气压缩式制冷循环的比较 （a ）蒸气压缩式制冷循环 （b ）吸收式制冷循环 (b )(a )0g a k e P φφφφφ++=+=(7-2) 00g e S S S S ∆=∆+∆+∆≥ (7-3)0gegeS T T T φφφ∆=--+≥(7-4)g e e ggT T T T P T T φφ--≥- (7-5))()(000T T T T T T e g e g g --≤=φφζ (7-6)最大热力系数ζmax 为c c 0max εηζ=--=T T T T T T e ge g(7-6a)热力系数ζ与最大热力系数ζmax 之比称为热力完善度ηa ，即maxa ζηζ=(7-7)第二节 二元溶液的特性一、二元溶液的基本特性B A v v V )1(1ξξ-+=(7-8)两种液体混合前的比焓k蒸发器冷媒环境发生器热媒图7-2 吸收式制冷系统与外界的能量交换图7-3 可逆吸收式制冷循环B A h h h )1(1ξξ-+=(7-9)混合后的比焓ξξξξq h h q h h B A ∆+-+=∆+=)1(12(7-10)溴化锂与水混合，以及水与氨混合时都会放热，即混合热为负值。

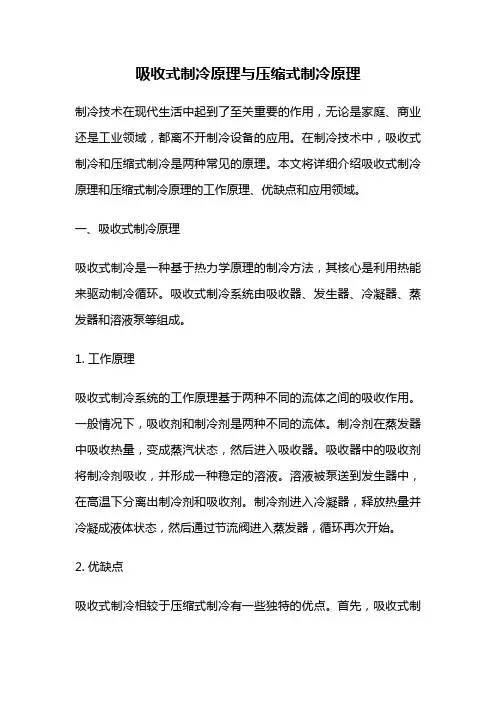

吸收式制冷原理与压缩式制冷原理制冷技术在现代生活中起到了至关重要的作用，无论是家庭、商业还是工业领域，都离不开制冷设备的应用。

在制冷技术中，吸收式制冷和压缩式制冷是两种常见的原理。

本文将详细介绍吸收式制冷原理和压缩式制冷原理的工作原理、优缺点和应用领域。

一、吸收式制冷原理吸收式制冷是一种基于热力学原理的制冷方法，其核心是利用热能来驱动制冷循环。

吸收式制冷系统由吸收器、发生器、冷凝器、蒸发器和溶液泵等组成。

1. 工作原理吸收式制冷系统的工作原理基于两种不同的流体之间的吸收作用。

一般情况下，吸收剂和制冷剂是两种不同的流体。

制冷剂在蒸发器中吸收热量，变成蒸汽状态，然后进入吸收器。

吸收器中的吸收剂将制冷剂吸收，并形成一种稳定的溶液。

溶液被泵送到发生器中，在高温下分离出制冷剂和吸收剂。

制冷剂进入冷凝器，释放热量并冷凝成液体状态，然后通过节流阀进入蒸发器，循环再次开始。

2. 优缺点吸收式制冷相较于压缩式制冷有一些独特的优点。

首先，吸收式制冷系统无需机械压缩和运转，因此噪音小、振动小，运行稳定可靠。

其次，吸收式制冷系统使用的制冷剂通常为无毒、无污染物质，对环境友好。

另外，吸收式制冷系统具有较大的制冷量，适用于一些大型的制冷设备。

然而，吸收式制冷系统也存在一些缺点。

首先，由于吸收剂和制冷剂的性质不同，需要较高的温度来实现吸收和分离，因此能源消耗较大。

其次，吸收式制冷系统体积较大，需要占用较多的空间。

3. 应用领域吸收式制冷系统多用于工业和商业领域，特别是一些对噪音和振动敏感的场所，如酒店、医院和实验室等。

此外，吸收式制冷系统还广泛应用于太阳能制冷系统，利用太阳能来驱动制冷循环，实现能源的可持续利用。

二、压缩式制冷原理压缩式制冷是一种常见的制冷方法，其核心是通过机械压缩和扩压来实现制冷效果。

压缩式制冷系统由压缩机、冷凝器、蒸发器和节流阀等组成。

1. 工作原理压缩式制冷系统的工作原理基于制冷剂的压缩和膨胀过程。

首先，制冷剂在蒸发器中吸收热量，变成蒸汽状态。

4.1.1 吸收式制冷工作原理1. 吸收式制冷工作原理 吸收式制冷是用热能做动力的制冷方法，他也是利用制冷剂汽化吸热来实现制冷的。

因此，他与蒸汽压缩式制冷有类似之处，所不同的是两者实现把热量从低温处转移到高温处所用的补偿方法不同，蒸汽压缩式制冷用机械功补偿，而吸收式制冷用热能补偿。

为了比较，图4-1同时给出了吸收式和蒸汽压缩式制冷机的工作原理图。

吸收式制冷机所用的工质是由两种沸点不同的物资组成的二元混合物（溶液）。

低沸点的物质是制冷剂，高沸点的物质是吸收剂。

吸收式制冷机中有两个循环------制冷剂循环和溶液循环。

吸收式制冷循环是有发生器、吸收器、冷凝器、蒸发器、溶液泵以及节流器等组成。

1） 制冷剂循环的完成过程。

由发生器G 出来的制冷剂蒸气（可能含有少量的吸收剂蒸气）在冷凝器C 中冷凝成高压液体，同时释放出冷凝热量；高压液体经膨胀阀EV 节流到蒸发压力，进入蒸发器E 中。

低压制冷剂液体在蒸发器中蒸发成低压蒸汽，并同时从外界吸取热量（实现制冷）。

a)b )CE EV EVG A E C EV COP图4-1 吸收式和蒸发压缩式制冷机工作原理a)吸收式制冷机b)蒸汽压缩式制冷机E-蒸发器C-冷凝器EV-膨胀阀CO 压缩机G-发生器A-吸收器P-溶液泵低压制冷剂蒸气进入吸收器A中，而后由吸收器、发生器组成的溶液循环将低压制冷剂蒸气转变成高压蒸气。

2)溶液循环过程。

在吸收器中，由发生器来的稀溶液（若溶液的浓度以制冷剂的含量计）吸收蒸发器来的制冷剂蒸气，而成为浓溶液，吸收过程释放出来的热量用冷却水带走。

由吸收器出来的浓溶液经溶液泵P提高压力，并输送到发生器G中。

在发生器中利用外热源对浓溶液加热，其中低沸点的制冷剂蒸气被蒸发出来（可能有少量的吸收剂蒸气被蒸发出来），而浓溶液成为稀溶液。

溶液经吸收器→发生器→吸收器的循环，实现了将低压制冷蒸气转变为高压制冷剂蒸气。

不难看到，吸收式制冷机中制冷剂循环的冷凝、蒸发、节流三个过程与蒸汽压缩式制冷机是相同的，所不同的是低压蒸气转变为高压蒸气的方法，蒸气压缩式制冷是利用压缩机来实现的，消耗机械能；吸收式制冷机是利用吸收器、发生器等组成的溶液循环来实现的，消耗热能。
