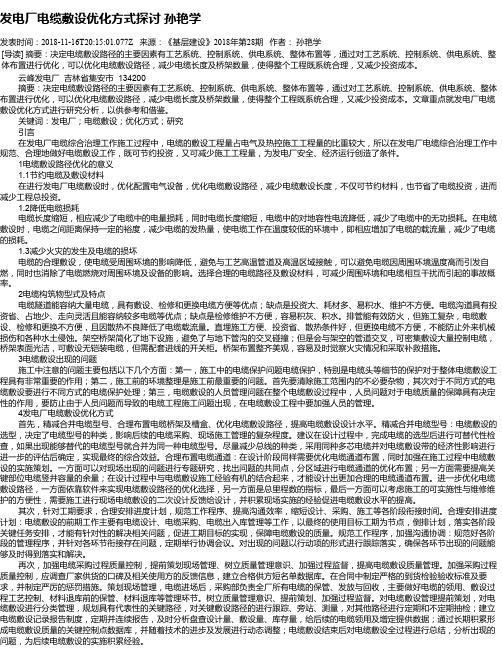

发电厂电缆敷设优化方式探讨孙艳学发表时间：2018-11-16T20:15:01.077Z 来源：《基层建设》2018年第28期作者：孙艳学[导读] 摘要：决定电缆敷设路径的主要因素有工艺系统、控制系统、供电系统、整体布置等，通过对工艺系统、控制系统、供电系统、整体布置进行优化，可以优化电缆敷设路径，减少电缆长度及桥架数量，使得整个工程既系统合理，又减少投资成本。
云峰发电厂吉林省集安市 134200摘要：决定电缆敷设路径的主要因素有工艺系统、控制系统、供电系统、整体布置等，通过对工艺系统、控制系统、供电系统、整体布置进行优化，可以优化电缆敷设路径，减少电缆长度及桥架数量，使得整个工程既系统合理，又减少投资成本。
文章重点就发电厂电缆敷设优化方式进行研究分析，以供参考和借鉴。
关键词：发电厂；电缆敷设；优化方式；研究引言在发电厂电缆综合治理工作施工过程中，电缆的敷设工程量占电气及热控施工工程量的比重较大，所以在发电厂电缆综合治理工作中规范、合理地做好电缆敷设工作，既可节约投资，又可减少施工工程量，为发电厂安全、经济运行创造了条件。
1电缆敷设路径优化的意义1.1节约电缆及敷设材料在进行发电厂电缆敷设时，优化配置电气设备，优化电缆敷设路径，减少电缆敷设长度，不仅可节约材料，也节省了电缆投资，进而减少工程总投资。
1.2降低电缆损耗电缆长度缩短，相应减少了电缆中的电量损耗，同时电缆长度缩短，电缆中的对地容性电流降低，减少了电缆中的无功损耗。
在电缆敷设时，电缆之间距离保持一定的裕度，减少电缆的发热量，使电缆工作在温度较低的环境中，即相应增加了电缆的载流量，减少了电缆的损耗。
1.3减少火灾的发生及电缆的损坏电缆的合理敷设，使电缆受周围环境的影响降低，避免与工艺高温管道及高温区域接触，可以避免电缆因周围环境温度高而引发自燃，同时也消除了电缆燃烧对周围环境及设备的影响。
选择合理的电缆路径及敷设材料，可减少周围环境和电缆相互干扰而引起的事故概率。
电缆敷设工艺的创新与优化分析在现代社会，电力作为驱动各种设备和系统运行的关键能源，其传输的可靠性和安全性至关重要。
而电缆敷设工艺则是保障电力有效传输的重要环节。
随着科技的不断进步和工程需求的日益复杂，传统的电缆敷设工艺面临着诸多挑战，创新与优化成为了必然的发展趋势。
传统的电缆敷设方式主要包括直埋敷设、电缆沟敷设、桥架敷设等。
直埋敷设虽然成本较低，但维护和检修难度较大；电缆沟敷设空间利用率较高，但存在积水、通风不良等问题；桥架敷设便于安装和维护，但成本相对较高。
这些传统方式在一定程度上满足了过去的需求，但在如今对电力供应质量和可靠性要求越来越高的情况下，其局限性逐渐显现。
为了克服传统工艺的不足，近年来出现了一系列创新的电缆敷设技术。
其中，预制分支电缆敷设技术备受关注。
这种技术是在工厂内预先将分支电缆与主电缆连接好，并进行绝缘处理和测试，然后在施工现场直接敷设。
与传统的现场分支连接方式相比，预制分支电缆敷设技术大大减少了现场施工的工作量，提高了施工效率和质量，同时降低了故障发生率。
另外，在一些特殊环境下，如高温、腐蚀、强电磁干扰等场所，传统的电缆敷设方式往往难以满足要求。
这时，采用新型的防护材料和特殊的敷设结构就显得尤为重要。
例如，使用耐高温、耐腐蚀的电缆护套材料，或者采用屏蔽结构来减少电磁干扰的影响。
除了技术方面的创新，施工工艺的优化也在不断推进。
在电缆敷设前，通过精确的规划和设计，合理安排电缆的走向和布局，可以减少电缆的长度和弯曲次数，降低电阻损耗和能量损失。
同时，采用先进的施工设备和工具，如电缆牵引机、电缆敷设滑车等，可以提高施工的便利性和安全性。
在创新与优化电缆敷设工艺的过程中，信息化技术也发挥了重要作用。
利用计算机辅助设计（CAD）和地理信息系统（GIS）等工具，可以对电缆敷设路径进行三维建模和模拟分析，提前发现潜在的问题和冲突，并进行优化调整。
此外，通过智能化的监测系统，可以实时监测电缆的运行状态，及时发现故障和隐患，为维护和检修提供准确的依据。

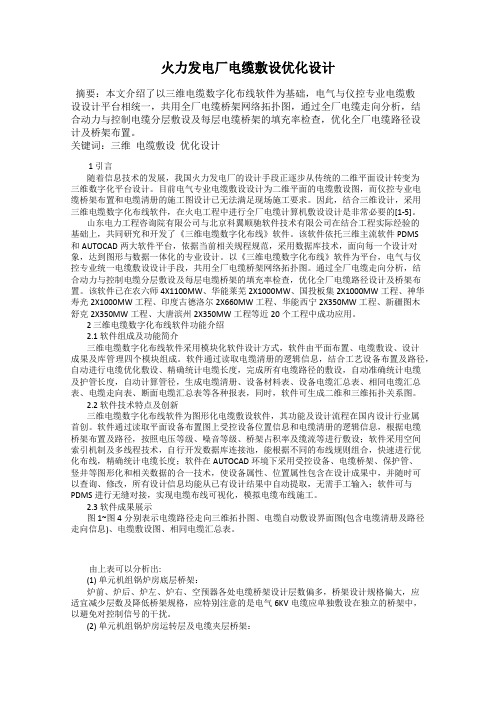

火力发电厂电缆敷设优化设计摘要：本文介绍了以三维电缆数字化布线软件为基础，电气与仪控专业电缆敷设设计平台相统一，共用全厂电缆桥架网络拓扑图，通过全厂电缆走向分析，结合动力与控制电缆分层敷设及每层电缆桥架的填充率检查，优化全厂电缆路径设计及桥架布置。
关键词：三维电缆敷设优化设计1 引言随着信息技术的发展，我国火力发电厂的设计手段正逐步从传统的二维平面设计转变为三维数字化平台设计。
目前电气专业电缆敷设设计为二维平面的电缆敷设图，而仪控专业电缆桥架布置和电缆清册的施工图设计已无法满足现场施工要求。
因此，结合三维设计，采用三维电缆数字化布线软件，在火电工程中进行全厂电缆计算机敷设设计是非常必要的[1-5]。
山东电力工程咨询院有限公司与北京科翼顺驰软件技术有限公司在结合工程实际经验的基础上，共同研究和开发了《三维电缆数字化布线》软件。
该软件依托三维主流软件PDMS和AUTOCAD两大软件平台，依据当前相关规程规范，采用数据库技术，面向每一个设计对象，达到图形与数据一体化的专业设计。
以《三维电缆数字化布线》软件为平台，电气与仪控专业统一电缆敷设设计手段，共用全厂电缆桥架网络拓扑图。
通过全厂电缆走向分析，结合动力与控制电缆分层敷设及每层电缆桥架的填充率检查，优化全厂电缆路径设计及桥架布置。
该软件已在农六师4X1100MW、华能莱芜2X1000MW、国投板集2X1000MW工程、神华寿光2X1000MW工程、印度古德洛尔2X660MW工程、华能西宁2X350MW工程、新疆图木舒克2X350MW工程、大唐滨州2X350MW工程等近20个工程中成功应用。
2 三维电缆数字化布线软件功能介绍2.1 软件组成及功能简介三维电缆数字化布线软件采用模块化软件设计方式，软件由平面布置、电缆敷设、设计成果及库管理四个模块组成。
软件通过读取电缆清册的逻辑信息，结合工艺设备布置及路径，自动进行电缆优化敷设、精确统计电缆长度，完成所有电缆路径的敷设，自动准确统计电缆及护管长度，自动计算管径，生成电缆清册、设备材料表、设备电缆汇总表、相同电缆汇总表、电缆走向表、断面电缆汇总表等各种报表，同时，软件可生成二维和三维拓扑关系图。
火力发电站电缆敷设方案火力发电站是将燃烧燃料产生的热能转化为电能的设施。
在电力发电过程中，电缆的敷设是非常重要的一步。
本文将探讨火力发电站电缆敷设的方案。
一、引言火力发电站电缆敷设是确保电力系统正常运行的关键环节。
电缆敷设方案的合理性和正确性会直接影响到电缆的性能和系统的可靠性。
因此，为了保证火力发电站的顺利运行，我们需要制定科学的电缆敷设方案。
二、电缆敷设的选择在选择电缆敷设方案时，需要考虑以下几个方面：1. 电缆的类型根据火力发电站的具体情况以及所需输电功率，选择合适的电缆类型。
一般情况下，常用的电缆类型包括低压电缆、中压电缆和高压电缆。
根据实际情况选择最适宜的电缆类型，以确保系统的安全可靠性。
2. 敷设路径的选择在火力发电站内部，电缆需要穿越各种设备和管道。
因此，在进行电缆敷设前，需要仔细规划敷设路径。
选择最短、最直接、最安全的路径，避免电缆与其他设备产生干扰。
3. 电缆敷设方式根据实际情况选择合适的电缆敷设方式。
常见的敷设方式包括架空敷设和地下敷设。
架空敷设适用于较短距离、低压电缆的敷设，而地下敷设适用于较长距离、高压电缆的敷设。
选择适当的敷设方式可以提高电缆的安全性和美观度。
4. 接地系统的设计为了确保电缆的安全运行，需要设计合理的接地系统。
通过合适的接地设计，可以减少雷击风险、电磁辐射和漏电等问题，提高系统的稳定性和可靠性。
三、电缆敷设方案示例下面以某火力发电站为例，给出一个电缆敷设方案示例。
1. 概述该方案是针对该火力发电站的高压电缆敷设需求进行设计。
2. 电缆类型选择了适用于高压输电的电缆类型，具有良好的耐热性和绝缘性能。
3. 敷设路径经过仔细调研和规划，确定了最短、最安全的敷设路径。
同时，对可能产生的干扰进行了分析，并做出相应的避免措施。
4. 敷设方式由于电缆敷设距离较长，采用地下敷设方式。
在地下敷设过程中，需要确保电缆的安全和防水性能。
5. 接地系统设计设计了合理的接地系统，通过接地线和接地装置将电缆的电流导入地下，有效提高系统的安全性和可靠性。
火力发电厂电缆敷设路径优化探讨摘要：火力发电厂电缆敷设是其发展的重点内容，合理的敷设有助于路径优化，完善其相关的线路，减少电缆相关的制约点，并结合实际情况设计出最合理的方案，以满足实际需求。
本文从火力发电厂电缆敷设的意义入手，深入开展分析，探索其相关的系统优化，明确敷设方案的选择与优化，以供参考。
关键词：火力发电厂；电缆敷设；敷设路径引言：随着时代不断发展，人们对电力的需求逐渐增大，促使现阶段的火力发电厂不断创新，需要改变传统的模式，优化其电缆敷设路径，以实现电能的节约，降低其整体的损耗。
通过合理的电缆敷设路径优化可以实现最优化处理，制定完善的发展方案，并节约其材料损耗，提升整体经济效益，推动火力发电厂发展。
一、火力发电厂电缆敷设的意义分析（一）合理降低电能损耗通过火力发电厂电缆敷设的优化，可以从整体上促使其线路得到最优化设计，减少其电缆长度，进而相应的电缆电量降低，利用其优势促使电缆中的对地容性电流减少，减少存在的无功损耗，节约能源。
同时，促使敷设过程中电缆之间的距离保持良好的裕度，降低产生的发热量，避免电缆在运行过程中出现较高的温度，相对来说提升了电缆的载流量，减少电缆的损耗[1]。
（二）减少电缆敷设材料的浪费合理的开展电缆敷设路径优化可以促使其整体的线路得到综合设计，按照最佳的方式开展敷设，并促使电气设备与工艺设备的布置得到合理的优化，从根源上减少其电缆敷设长度，实现材料的节约，降低其经济成本，促使火力发电厂全面发展。
（三）降低安全事故发生几率相对来说，电缆敷设路径的优化可以促使其电缆敷设的整体性提升，降低周围环境产生的影响，避免其工艺高温管道与高温区域因素产生影响，从根本上减少其电缆因周围环境温度轿高而产生自燃情况，降低事故的发生几率，同时消除其因素对设备产生的影响，选择合理的电缆路径与敷设材料，满足发展需求，同时还可以降低周围环境与电缆之间相互干扰而引起的安全事故，提升安全性[2]。
二、火力发电厂电缆敷设相关的系统优化受电缆敷设自身的性质因素影响，其影响敷设质量的因素较多，如供电系统、控制系统、工艺系统、供电系统、整体布置等，通过合理的优化促使其整体性提升，优化电缆敷设路径，在保证敷设需求的基础上减少电缆的长度与桥架数量，降低其成本投入。
浅谈电厂电缆敷设工作探讨火力发电厂电缆的正常敷设及安全使用成为施工必须注重的环节，根据以往工程电缆敷设施工中的实际经验，结合电缆安全使用的相关理论，并从如何提高电缆敷设质量的角度，提出了敷设时应做到的基本要求，同时，对电缆敷设前的准备工作及现场施工过程中应注意的具体事项也进行了阐述。
标签：火电厂；电缆；敷设电厂作为整个电力系统供应源头，其自身就是一个复杂的电能生产﹑传输﹑消耗和控制系统，从发电机发出的电能，能将这些电能传输分配给维持电厂正常运转所需的各种设备以及使这些设备按照一定规律运行的控制系统，都是靠电缆来实现的。
电厂运行稳定，在极大程度上取决于电缆这种数量庞大而又错综复杂的“神经传输中枢”的安全可靠运行。
电缆传输系统的安全与否，则由电缆本身制造质量﹑电缆敷设规范程度﹑外部环境因素决定。
在今天电缆制造工艺得到极大提升的情况下，电缆敷设质量的好与坏便成了影响今后电缆安全可靠运行的决定性因素。
一、电缆敷设的工序和基本方式1、电缆敷设工序。
电缆线路通道清理干净→电缆运输架设→电缆绝缘检查→电缆敷设→电缆摆放整理→电缆绝缘检查→电缆做头→电缆接地系统安装→电气试验→电缆保护设施安装。
首先，电缆线路通道必须仔细清洁；其次，在电缆敷设前后，都必须对电缆保护外套做耐压试验，这么做可以在敷设前发现电缆本身可能存在的质量问题，再是可以对电缆敷设前后两次保护外套耐压试验结果的比较，确定在施工中电缆保护外套是否又造成损伤。
2、电缆敷设方式。
在电缆敷设时，应考虑工程条件、环境特点、电缆类型﹑数量﹑技术等因数，选取不同的敷设方式，一般来说火力发电厂常见的敷设方式有以下类型：（1）电缆沟敷设方式：将电缆敷设在预先砌好的电缆沟道中的一中安装方式，具有投资省﹑占地少﹑走向灵活﹑安全﹑增加电缆方便﹑电缆进出方便等优点。
（2）穿管敷设方式：将电缆敷设在预埋地下管道中的一中方式，具有许多优点，由于电缆排管施工快捷﹑开挖基面小，适宜在厂房管道较多﹑道路狭窄的地方使用。
电力电缆敷设技术的优化与改进新疆乌鲁木齐市830000摘要：本论文研究了电力电缆敷设技术的优化与改进。
首先，对传统电缆敷设过程进行了分析，发现存在一些问题，如施工周期长、工作效率低等。
针对这些问题，提出了一种新的优化方案。
该方案采用先进的敷设设备和技术，包括自动化设备、无人机技术和数字化监控系统等，以提高施工效率和质量。
通过实地试验和案例分析，证明了该方案的有效性和可行性。
最后，讨论了未来可能的改进方向，如人工智能技术的应用和智能化管理系统的开发等。
本研究对于提升电力电缆敷设技术水平，促进电力行业的发展具有重要意义。
关键词：电力电缆敷设技术、优化、改进、自动化设备、数字化监控系统引言：电力电缆敷设技术的优化与改进在现代电力行业中具有重要意义。
传统的敷设方法存在一系列问题，限制了施工效率和质量的提升。
因此，本论文旨在通过引入先进的敷设设备和技术，提出一种新的优化方案。
该方案包括自动化设备、无人机技术和数字化监控系统等，以提高施工效率和质量。
通过实地试验和案例分析，证明了该方案的有效性和可行性。
本研究为进一步推动电力电缆敷设技术的发展，促进电力行业的创新和进步，提供了重要的参考和指导。
一传统电力电缆敷设技术的问题分析与挑战传统的电力电缆敷设技术在实践中存在一系列问题和挑战，限制了施工效率和质量的提升（一）传统敷设过程通常需要较长的施工周期，导致工期延长和成本增加。
这是因为传统方法依赖于人工操作，包括挖掘、铺设和回填等，缺乏自动化设备的支持。
（二）传统敷设技术在工作效率上存在明显的不足。
人工操作可能因为劳动力限制、疲劳和人为因素导致施工效率低下。
此外，传统方法中的质量控制也面临挑战。
人工操作难以保证每一步骤的准确性和一致性，可能导致敷设质量不稳定，增加后续维护和故障排除的风险。
（三）传统电缆敷设技术在安全性和环境保护方面也存在问题。
人工操作可能涉及到高风险的工作环境，如挖掘深度较大的地下施工，存在意外事故的潜在风险。
发电厂电缆敷设优化方式探讨
发表时间：2016-12-12T13:45:13.247Z 来源：《电力设备》2016年第19期作者：芦海漫
[导读] 火力发电厂的建设离不开电缆，成百上千不同种类、型号的电缆被广泛应用于发电厂的各大系统。
(中国能源建设集团辽宁电力勘测设计院有限公司辽宁沈阳 110179)
摘要：火力发电厂的建设离不开电缆，成百上千不同种类、型号的电缆被广泛应用于发电厂的各大系统。
项目在初步设计阶段，电缆的敷设路径受工艺布置和敷设方法影响很大，往往采用保守方案，电缆设计长度、截面余量偏大，直接导致建设费用的增加。
以往施工项目的数据统计，在电缆工程开工前图纸会审，施工过程中进行优化与改进，制定电缆施工现场管理措施，提高工程进度，减少工程成本能得到明显的效果。
关键词：发电厂；电缆敷设；优化方式；探讨
引言
电缆通常敷设安装在建筑空间、隧道或土壤中，因此，其在运行过程中受周围环境、天气条件的影响不明显，几乎可以忽略不计，安全、稳定、便于维护是电缆的主要特点，一般来说，电缆在安装之前，首先需要进行质量检查，不同电压标准下的电缆应采用不同的方法进行质量测试和检查，检查通过后方可进行敷设，在敷设过程中应尤其注意对隧道防水层和电缆沟的保护，尽量减少电缆敷设对周边环境的不利影响，突出电缆工程施工的环保性。
一、电缆敷设要求
1)根据电缆的起点和终点的位置来决定电缆敷设的先后顺序，先由长到短、最后盘间连线。
同一通道内敷设电缆时，按电压等级由高至低控制信号。
或按强电至弱电、通信电缆按从上到下的顺序排列。
严格将高低压交流电源电缆与信号控制电缆分层或隔离敷设，如果电缆桥架受通道空间限制，在同一层内敷设电源电缆和信号电缆时中间加隔离层。
多排通道并列时按先里边再外边的敷设顺序进行安排。
2)电缆绑扎也排列，统一安排电缆走向，单根敷设，绑扎好后进行下一根敷设，减少交叉。
特别注意转弯和分支口位置，以及电缆跳层，入竖井等位置，扩大电缆弯曲半径、应符合电缆绝缘及构造特性的要求，一般不应小于电缆外径的20倍。
做好电缆标识牌的施工工作，每敷设一根电缆就要在起始端和终止端以及过程中转弯等重点位置挂上附有(起点、终点、型号、编号)的标识牌。
3)合理调整桥架路径，尽量避开高温通风、热水、蒸汽管道及油管路交叉。
忌讳与其上部平行敷设。
二、电缆敷设方式分析
(一)施工前的准备工作
1)电缆的选型：电力系统电缆线路的规格类型较多，主要包括油浸电缆线路、交联聚乙烯电缆线路等，合理的选择电缆线路规格和类型，是保障电路线路敷设工程施工质量的关键，根据现场的实际情况对电缆线路的规格和型号进行合理选择，主要内容包括：①电缆型号、电压、规格符合设计要求；②应检查电缆盘和电缆外护层的质量。
对电缆质量有怀疑时，应取样检验或测试，并做好详细记录；③收集电缆出厂证件、技术资料。
2)确定电缆敷设方案：根据工程施工的实际情况，将常用的电缆敷设方法(直埋敷设、电缆沟敷设及排管敷设等)进行配合使用，并根据外部环境及经济技术条件，制定合理科学的电缆敷设方案。
(二)电缆敷设优化方式
1、直埋敷设方式
直埋敷设方式宜用于量少且远距离的电缆敷设，为了美观，在厂前区内办公部分使用较多。
直埋敷设同一路径敷设电缆少，且要与地下工艺水暖管线保持一定距离，使本已紧张的地下空间变得更紧张。
老厂区施工开挖不利于机器作业，施工难度大，后期维护中出现问题以及增加和更换电缆都需要反复挖开地面(甚至硬化地面)，施工不方便，再加上人工成本日益的增长，使总体成本增高。
对于冻土深度较深的地区，采用直埋更加不利。
2、电缆穿导管敷设
电缆穿导管敷设指的是将电缆的整体长度穿过钢管进行敷设，采用该方法进行电缆的敷设，首先应将钢管敷设好，通常来说，钢管的敷设可采用暗敷或者明敷的方法，待钢管敷设好之后，便可将电缆穿入到钢管内，应注意不能在同一条钢管内穿插多根电缆，钢管的内径应与电缆外径的1.5～2倍为宜，且钢管的首末两端都应当做成喇叭形状，对于单芯电缆来说，应避免采用穿导管敷设的方法，电缆穿导管敷设的方法应在具有一定排水坡度的区域使用。
3、电缆桥架敷设
电缆桥架敷设方式可用于敷设大量的电缆。
根据电缆的数量安装桥架，并预留位置，以为以后的新增电缆提供路径。
在生产装置区电缆桥架可充分借助建筑物梁板结构或工艺专业综合管架安装电缆桥架，既便于安装，又可以节省投资。
电缆桥架敷设方式便于后期的维护，对于电缆的增加和拆除都比较方便，并且设计前期预留沟管架富余量，对桥架向空间发展不会产生问题。
4、在室内外电缆沟内敷设
电力电缆在室内外电缆沟内敷设的方法并不少见，该方法主要可分为有支架敷设和无支架敷设两大类，对于有支架敷设来说，主要是先将电缆支架安装在电缆沟内的单侧或两侧，之后再将电缆托在支架上，支架可采用槽钢支架、预制钢筋混凝土支架、角钢支架等。
对于无支架敷设来说，它是将电缆直接敷设在电缆沟底的一种敷设方法，电缆沟的顶部应覆盖水泥盖板，当电压等级不同时，应通过接地线进行屏蔽，接地线应焊接在预埋件上，相邻预埋件之间的距离应为1m。
三、电缆敷设施工管理
(一)质量控制措施
①施工现场负责人应根据现场的实际情况安排技术人员负责质量监控；②作业人员应对工程作业的流程和质量检验标准进行了解，技术岗位人员应持有有效的上岗证；③现场负责人在开展安全技术工作时，应全面介绍该项目的质量控制要点、常见的质量通病及其预防措施；④作业现场应具备通过审核批准的设计图纸和施工方案，且作业人员应按照图纸进行施工；⑤施工质量检验通常按照以下方式进行。
质量检验一般采用三级检验制，施工队(组)对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%；⑥隐蔽工程施工完成以及全部工序作业完成(转序)时，必须提前24h通知监理现场验收。
(二)施工注意事项
同时，在施工敷设时应注意：①电缆直埋敷设时，按照施工程序进行：地下管线探测→施工路径设计→设备进场→敷设施工。
②地下并列敷设的电缆，接头位置相互错开，防止接头事故损伤其它接头，可设置电缆接头井，将各接头错开摆放在托条上。
结束语
综上所述，对于在新时期背景下发展的企业来说，应充分意识到电缆敷设的重要性，特别是发电厂电缆敷设施工的过程中，应做好敷设前的准备工作，并根据实际需要采用有效、适宜的敷设方法进行电缆敷设，切实做好电缆工程施工，提高施工的质量对后续正常运作、维护电气工程整体运行有着十分重大意义。
