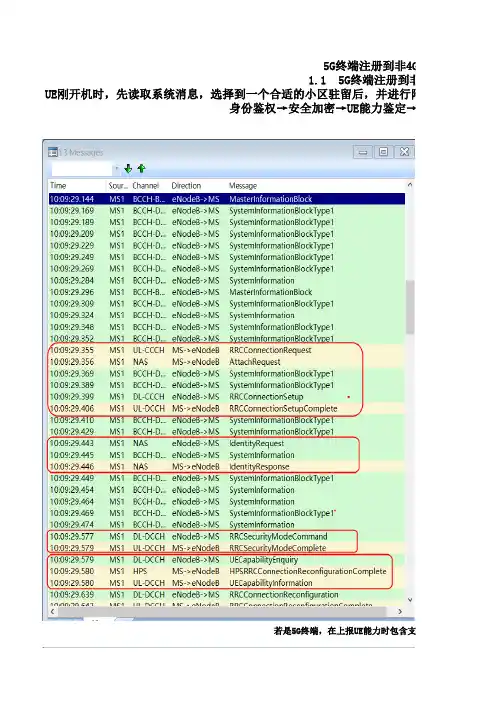

5G终端注册到非4G锚1.1 5G终端注册到非4G锚点小区UE刚开机时,先读取系统消息,选择到一个合适的小区驻留后,并进行附着过程。
RRC建身份鉴权→安全加密→UE能力鉴定→附着成功;附着若是5G终端,在上报UE能力时包含支持1.2 非4G锚点小区→4G锚若5G终端初始接入到非4G锚点小区时,eNodeB会下发RRC连接重配置,包含测量控制消息,如测量频点1309,测量事105(测量RSRP-140);5G终端测量4G锚点小区RSRP,若4G锚点小区满足切换门限,则上报5G终端通过RRC连接重配置过程,从4G非锚点1.3 4G锚点小区添加5G在4G锚点小区下发RRC连接重配置消息,包含5G测量信息,频点,测量事件,B15G终端上报测量报告,包含NR频点测量4G锚点小区下发RRC连接重配置,包含NR小区配置,5G终端上报RRC连接重配置完成,N整体信令流程如下非4G锚点小区端注册到非4G锚点小区,并进行附着过程。
RRC建立请求原因为:mo-Signalling。
RRC连接建立→力鉴定→附着成功;附着流程如下:含支持的NR频带,如Band41;→4G锚点小区制消息,如测量频点1309,测量事件A5 1 门限-70dbm(测量RSRP-140),测量事件A5 2 门限-测量RSRP-140);则上报测量报告,包含4G锚点小区信息,PCI/RSRP等;非锚点小区切换到4G锚点小区;添加5G辅小区G测量信息,频点,测量事件,B1门限-105(RSRP-157);点测量信息,PCI,RSRP等;配置,SSB频点,子载波间隔,带宽等;成,NRScell添加成功。
程如下:。

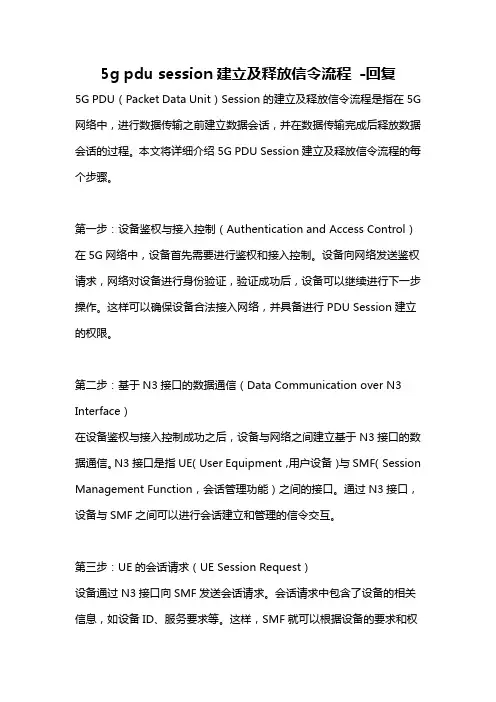

5g pdu session建立及释放信令流程-回复5G PDU(Packet Data Unit)Session的建立及释放信令流程是指在5G 网络中,进行数据传输之前建立数据会话,并在数据传输完成后释放数据会话的过程。
本文将详细介绍5G PDU Session建立及释放信令流程的每个步骤。
第一步:设备鉴权与接入控制(Authentication and Access Control)在5G网络中,设备首先需要进行鉴权和接入控制。
设备向网络发送鉴权请求,网络对设备进行身份验证,验证成功后,设备可以继续进行下一步操作。
这样可以确保设备合法接入网络,并具备进行PDU Session建立的权限。
第二步:基于N3接口的数据通信(Data Communication over N3 Interface)在设备鉴权与接入控制成功之后,设备与网络之间建立基于N3接口的数据通信。
N3接口是指UE(User Equipment,用户设备)与SMF(Session Management Function,会话管理功能)之间的接口。
通过N3接口,设备与SMF之间可以进行会话建立和管理的信令交互。
第三步:UE的会话请求(UE Session Request)设备通过N3接口向SMF发送会话请求。
会话请求中包含了设备的相关信息,如设备ID、服务要求等。
这样,SMF就可以根据设备的要求和权限进行会话的建立。
第四步:AMF的会话请求(AMF Session Request)SMF收到设备的会话请求后,将请求转发给AMF(Access and Mobility Management Function,接入和移动性管理功能)。
AMF根据设备的请求和网络的情况,确定将为设备建立的会话类型。
会话类型有两种:PDU 会话(PDU Session)和追踪区域(Tracking Area)。
在本文中,我们主要关注PDU会话的建立。
第五步:SMF的会话建立请求(SMF Session Establishment Request)AMF根据设备的请求和网络的情况,确定了会话类型后,向SMF发送会话建立请求。
NR信令流程的步骤和流程1. 引言NR(New Radio)是5G无线通信技术的一部分,它使用了新的物理层和信令流程来提供更高的数据传输速率、更低的时延和更好的网络容量。
NR信令流程是指在5G网络中,设备和基站之间进行通信时所涉及的信令交换过程。
本文将详细描述NR信令流程的步骤和流程。
2. NR信令流程的步骤和流程NR信令流程主要包括下面几个步骤:步骤一:小区搜索和同步在设备(UE)启动时,它首先需要搜索并找到可用的NR小区。
该过程称为小区搜索。
小区搜索包括以下几个步骤:1.UE扫描频段:UE在预定义的频段上进行扫描,以寻找可用的NR小区。
2.小区同步:UE选择一个频段,并与该频段上的小区进行同步。
这包括接收小区广播信息(SIB)和小区参考信号(CRS)等。
3.小区选择:UE根据收到的SIB和CRS等信息,选择一个合适的小区进行连接。
步骤二:小区选择和系统信息获取在完成小区搜索和同步后,UE需要选择一个小区进行连接,并获取系统信息。
该过程包括以下几个步骤:1.小区选择:UE根据收到的SIB和CRS等信息,选择一个合适的小区进行连接。
2.系统信息获取:UE从所选择的小区中获取系统信息,包括小区ID、小区类型、小区覆盖范围等。
3.频点选择:UE根据系统信息中的频点配置,选择一个合适的频点进行连接。
步骤三:随机接入在完成小区选择和系统信息获取后,UE需要进行随机接入,以获取临时的RRC (Radio Resource Control)连接。
随机接入包括以下几个步骤:1.随机接入信号传输:UE在随机接入窗口内,发送随机接入信号。
2.随机接入响应:如果小区成功接收到UE的随机接入信号,它将发送随机接入响应,指示UE继续接入过程。
3.随机接入确认:UE收到随机接入响应后,发送随机接入确认。
4.RRC连接建立:小区收到随机接入确认后,与UE建立RRC连接。
步骤四:RRC连接建立在完成随机接入后,UE和小区建立了临时的RRC连接。

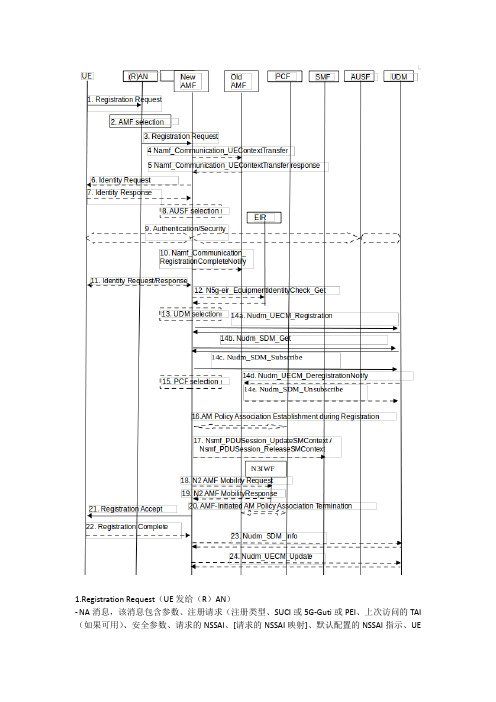

1.Registration Request(UE发给(R)AN)- NA消息,该消息包含参数、注册请求(注册类型、SUCI或5G-Guti或PEI、上次访问的TAI (如果可用)、安全参数、请求的NSSAI、[请求的NSSAI映射]、默认配置的NSSAI指示、UE无线功能更新、UE-MM核心网络功能、PDU会话状态、PDU会话列表激活、后续请求、MICO 模式首选项、请求的DRX参数、[LADN DNN(s)或请求LADN信息的指示器])和UE策略容器(PSI列表、对ANDSP的UE支持指示)2.AMF selection- 如果不包括5G-Guti或5G-Guti未指明有效的AMF,则(R)AN根据(R)AT和请求的NSSAI (如有)选择一个AMF。
(R)AN按照TS 23.501[2]第6.3.5条的规定选择AMF。
如果UE处于CM-Connected状态,则(R)AN可以基于UE的N2连接将注册请求消息转发给AMF。
如果(R)AN无法选择适当的AMF,则它将注册请求转发给(R)AN中配置的AMF3.Registration Request((R)AN发给AMF)-N2消息,消息包含N2参数、注册请求(如步骤1所述)和ue策略容器- 当使用NG-RAN时,N2参数包括所选的PLMN ID、位置信息和与Ue相关的单元标识、Ue 上下文请求,该请求指示需要在NG-RAN上设置一个包含安全信息的Ue上下文。
- 当使用NG-RAN时,N2参数也包括建立原因。
- 仅当可用时,才提供所请求NSSAI的映射。
- 如果UE指示的注册类型是定期注册更新,则可以省略步骤4到204.Namf_Communication_UEContextTransfer [条件]新AMF到旧AMF的请求namf_-communication-uecontexttransfer(完整注册请求)或新AMF 到udsf:nudsf_-unstructured data management_-query()- UDSF部署:如果自上次注册过程以来,UE的5G-Guti已包含在注册请求中,并且服务的AMF已更改,则新的AMF和旧的AMF位于同一AMF集合中,并且部署了UDSF,则新的AMF将使用nudsf“UnstructuredDataManagement”查询服务直接从UDSF中检索存储的UE的SUPI和UE上下文。
5g信息处理流程及通信链路技术原理下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

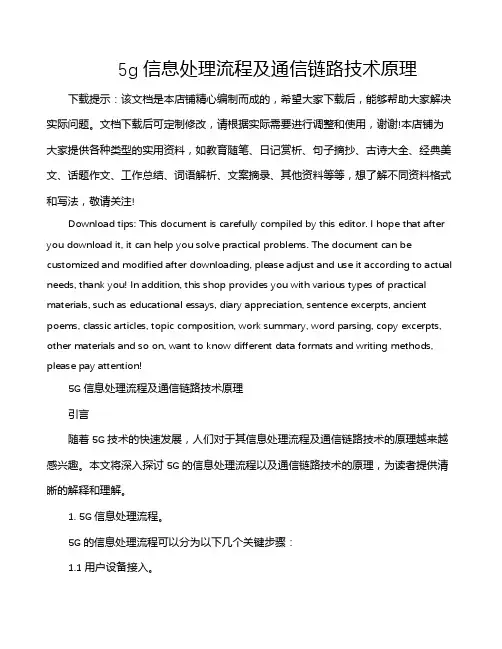

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!5G信息处理流程及通信链路技术原理引言随着5G技术的快速发展,人们对于其信息处理流程及通信链路技术的原理越来越感兴趣。
5G初始接⼊信令流程介绍(SA与NSA)⼀、⼩区搜索⼩区搜索是UE实现与gNodeB下⾏时频同步并获取服务⼩区ID的过程,⼩区搜索分以下⼏个步骤:第⼀步:UE解调主同步信号(PSS,和LTE⼀样是3个),实现符号同步,并获取⼩区组内ID;第⼆步:UE解调次同步信号(SSS, 5G的SSS有336个 ),获取⼩区组ID,结合⼩区组内ID,最终获得⼩区的PCI(5G的PCI有1008个)第三步:解调PBCH的MIB消息,获取波束ID,以及半帧指⽰信息,完成下⾏帧同步NSA组⽹下,RMSI中的内容通过RRC信令(由LTE发送)在UE开始接⼊NR前发送给UE直接读取SSB的中⼼频点⼆、上⾏同步触发RA的事件有如下⼏类:Case 1:初始RRC连接建⽴(竞争)Case 2:RRC连接重建(竞争)Case 3:切换(竞争or⾮竞争)Case 4:失步状态下⾏数据到达(竞争or⾮竞争)Case 5:失步状态上⾏数据到达(竞争)Case 6:NSA接⼊。
UE在LTE⼩区接⼊后,添加NR⼩区时,在NR发起RA(⾮竞争)Case 7:基于RA请求SI (系统消息)。
UE需要请求特定SI时会发起RA(⾮竞争)Case 8:UE从RRC_INACTIVE到RRC_CONNECTED状态(竞争or⾮竞争)Case 9:波束恢复。
当UE PHY层检测到波束失步时,会通知UE MAC发起RA(⾮竞争)NR中的随机接⼊流程与LTE的基本相同,UE侦听系统消息获取本⼩区PRACH信道配置并向gNB发送Preamble,gNB下发RAR,冲突的UE都可能会受到,并在ULGrant指⽰的时机向gNB 发送Msg3,并携带UE标⽰。
gNB下发MSG4,包含竞争解决MCE,指⽰竞争成功的UE标⽰三、SA初始接⼊信令流程SA初始接⼊信令流程包括RRC连接流程、上下⽂建⽴流程、PDU会话流程。
RRC连接流程包括UE和gNodeB之间的RRC连接建⽴、重配、释放、重建过程,以及上⾏失步管理、UE不活动性管理。

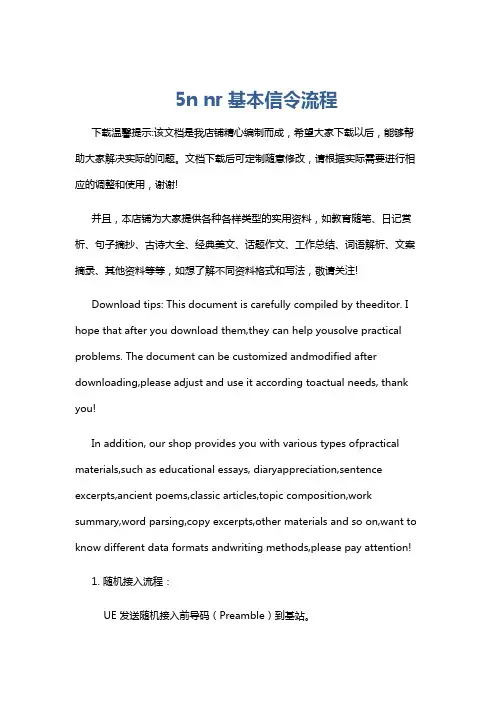

5n nr基本信令流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 随机接入流程:UE 发送随机接入前导码(Preamble)到基站。
第五章5G信令流程l信令是一种消息机制。
通过这种机制,构成通信网的用户终端以及各个业务节点之间可以互相交换各自的状态信息,还能提出对其他设备的接续要求,从而使网络作为一个整体运行。
l信令系统是通信网的神经系统,是通信网必不可少、非常重要的组成部分。
本章主要介绍了5G信令流程概述、NSA和SA组网接入流程、移动性管理流程。
在介绍具体信令流程的时候,对其中具体的每条信令步骤进行了解读,进而加深对NR工作原理的理解。
l学完本课程后,您将能够:p掌握5G信令流程基础知识p掌握5G接入流程p掌握5G移动性管理流程p掌握5G释放流程5.1 5G信令流程基础5.2 NR接入流程5.3 NR移动性管理流程5.4 NR释放流程5.1 5G信令流程基础5.1.1 5G网络的基本架构5G的无线网络被称为NR-RAN ,对应的网元是gNodeB,主要功能和eNodeB基本类似,包括无线资源管理、无线承载控制、无线准入控制、移动性控制、调度等,5G的核心网被称为5GC网,其包含AMF、UPF、SMF等网元。
5G网络的基本架构l5G网络组成包括p无线网络:NR (New RAN)p核心网:NGC (Next Generation Core)l5G无线网络接口包括:p Xnp NG-C(控制面板)p NG-U(用户面)p Uu(无线空口)5G网络的基本架构l5G的主要网元p NG-RAN(接入网):gNB组成p5GC(核心网):AMF(控制面),UPF(用户面)l5G的网络接口p Xn接口:gNB之间的接口,支持数据和信令传输p NG接口:NG2连接AMF,NG3连接UPF的接口l有两种NG-RAN节点p gNB 和UE之间使用NR 控制面和用户面协议p ng-eNB和UE之间使用e-UTRA 控制面和用户面协议网络架构:5G网络基本架构l与LTE相比,5G核心网控制面的逻辑功能进行了细分,AMF和SMF分离为两个逻辑节点网络架构:NGCVs EPCEPC网元功能对应NGC网络功能MME移动性管理AMF 鉴权管理AUSF PDN会话管理SMFPDN-GWPDN会话管理用户面数据转发UPFSGW用户面数据转发PCRF计费及策略控制PCF HSS用户数据库UDM无线网架构承载网架构核心网架构5G网络的基本架构l(1)AMF:注册管理,连接管理,可达性管理,移动性管理,接入鉴权,合法监听,转发UE和SMF间会话管理的消息。
