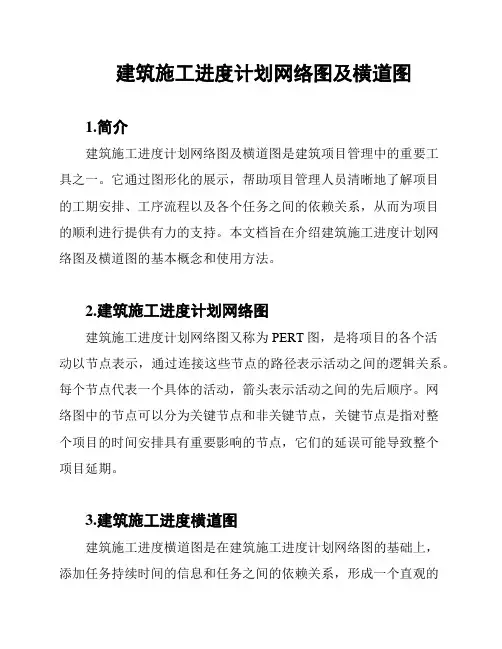

建筑施工进度计划网络图及横道图1.简介建筑施工进度计划网络图及横道图是建筑项目管理中的重要工具之一。
它通过图形化的展示，帮助项目管理人员清晰地了解项目的工期安排、工序流程以及各个任务之间的依赖关系，从而为项目的顺利进行提供有力的支持。
本文档旨在介绍建筑施工进度计划网络图及横道图的基本概念和使用方法。
2.建筑施工进度计划网络图建筑施工进度计划网络图又称为PERT图，是将项目的各个活动以节点表示，通过连接这些节点的路径表示活动之间的逻辑关系。
每个节点代表一个具体的活动，箭头表示活动之间的先后顺序。
网络图中的节点可以分为关键节点和非关键节点，关键节点是指对整个项目的时间安排具有重要影响的节点，它们的延误可能导致整个项目延期。
3.建筑施工进度横道图建筑施工进度横道图是在建筑施工进度计划网络图的基础上，添加任务持续时间的信息和任务之间的依赖关系，形成一个直观的时间轴，用来展示项目任务的预计开始和结束时间。
横道图将各个任务沿着时间轴进行排列，任务之间的依赖关系以箭头的形式表示。
4.制作建筑施工进度计划网络图及横道图的步骤制作建筑施工进度计划网络图及横道图的步骤如下：步骤1：确定项目活动首先，需要明确项目的各个活动，将它们列举出来，并为每个活动分配一个唯一的标识符。
步骤2：确定活动之间的依赖关系确定每个活动之间的逻辑关系，即某个活动的完成是否依赖于其他活动的完成。
将这些依赖关系以箭头的形式添加到网络图中。
步骤3：确定活动的持续时间为每个活动确定预计的持续时间，并将其添加到网络图中。
可以根据历史数据、专家意见或其他可靠信息进行估算。
步骤4：计算最早开始时间和最晚开始时间基于活动之间的依赖关系和持续时间，计算每个活动的最早开始时间和最晚开始时间。
最早开始时间是指在没有任何限制的情况下，该活动可以开始的最早时间；最晚开始时间是指活动必须在不影响整个项目进度的前提下开始的最晚时间。
步骤5：确定关键路径关键路径是指项目中最长的路径，它决定了整个项目的最短完成时间。
