整套施工进度计划网络图、横道图、平面图及相关附表

施工进度计划
整理人尼克
网络图及横道
附件3：施工进度表
注：1、投标人应提交施工进度表，说明按招标文件要求的工期进行施工的各个关键日期。

中标后，投标人还应按合同条件有关条款的要求提交详细的施工进度计划。

2、施工进度表可采用网络图（或横道图）表示，说明计划开工日期和各分项工
程各阶段的完工日期。

3、施工进度计划应与施工组织设计相适应。

整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。

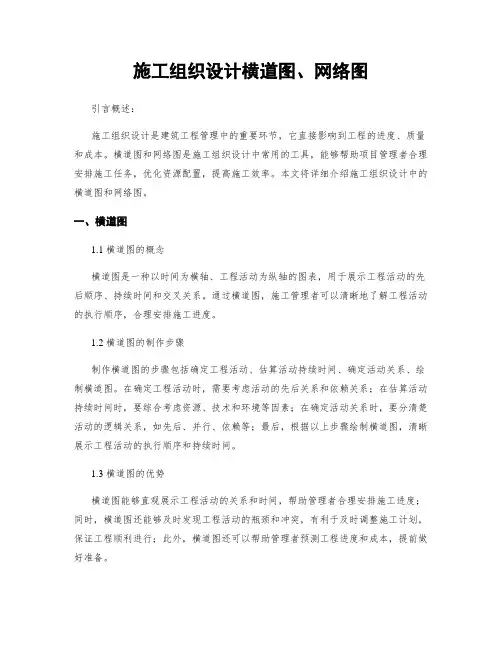

施工组织设计横道图、网络图引言概述：施工组织设计是建筑工程管理中的重要环节，它直接影响到工程的进度、质量和成本。

横道图和网络图是施工组织设计中常用的工具，能够帮助项目管理者合理安排施工任务，优化资源配置，提高施工效率。

本文将详细介绍施工组织设计中的横道图和网络图。

一、横道图1.1 横道图的概念横道图是一种以时间为横轴、工程活动为纵轴的图表，用于展示工程活动的先后顺序、持续时间和交叉关系。

通过横道图，施工管理者可以清晰地了解工程活动的执行顺序，合理安排施工进度。

1.2 横道图的制作步骤制作横道图的步骤包括确定工程活动、估算活动持续时间、确定活动关系、绘制横道图。

在确定工程活动时，需要考虑活动的先后关系和依赖关系；在估算活动持续时间时，要综合考虑资源、技术和环境等因素；在确定活动关系时，要分清楚活动的逻辑关系，如先后、并行、依赖等；最后，根据以上步骤绘制横道图，清晰展示工程活动的执行顺序和持续时间。

1.3 横道图的优势横道图能够直观展示工程活动的关系和时间，帮助管理者合理安排施工进度；同时，横道图还能够及时发现工程活动的瓶颈和冲突，有利于及时调整施工计划，保证工程顺利进行；此外，横道图还可以帮助管理者预测工程进度和成本，提前做好准备。

二、网络图2.1 网络图的概念网络图是一种以节点和弧线表示工程活动及其关系的图表，用于展示工程活动的逻辑关系和时间顺序。

通过网络图，施工管理者可以清晰地了解工程活动的先后顺序和依赖关系，帮助合理安排施工进度。

2.2 网络图的制作方法制作网络图的方法包括确定活动、绘制网络图、确定关键路径。

在确定活动时，需要考虑活动的前后关系和依赖关系；在绘制网络图时，要根据活动的先后关系和持续时间绘制节点和弧线；最后，根据网络图确定关键路径，即影响工程总工期的关键活动序列，有助于管理者重点关注和管理。

2.3 网络图的优势网络图能够清晰展示工程活动的逻辑关系和时间顺序，帮助管理者合理安排施工进度；同时，网络图还能够帮助管理者快速识别关键路径，有利于及时调整施工计划，保证工程按时完工；此外，网络图还能够帮助管理者优化资源配置，提高施工效率。

整套施工进度计划网络图、横道图、平面图及相关附表分部分项工程名称工程量放样钉设龙门板/机械开挖土方2000m 3人工修整土方/浇灌垫层混凝土20m3分中放样弹线/柱基模板安装450m2地网柱基钢筋安装15t柱基础混凝土浇灌530m3拆模板及再次分中/短柱的模板安装150m2浇灌短柱混凝土12m3拆模及清理基底/组织基础结构验收/对基础混凝土养护/基础土方回填夯实1450m 3地梁模板安装430m3地梁钢筋安装11t 地梁混凝土浇灌23m3基础分部工程施工进度计划表计划天数施工进度备注46810121416182022242628303234363840 2142113231111173321分部分项名称工程量一层结构工程模板 1600m2钢筋 22t 砼 145m3二层结构工程模板 1400m2钢筋 20t 砼 135m3三层结构工程模板 1400m2钢筋 20t 砼 135m3四层结构工程模板 1400m2钢筋 20t 砼 135m3五层结构工程模板 1400m2钢筋 20t 砼 135m3六层结构工程模板 1400m2钢筋 20t 砼 135m3七层结构工程模板 1400m2钢筋 20t 砼 135m3屋面梯盖水箱模板 200m2钢筋 4t 砼 13m3一层填充砖墙内墙 25m3、外墙 18m3二层填充砖墙内墙 75m3、外墙 20m3三层填充砖墙内墙 75m3、外墙 20m3四层填充砖墙内墙 75m3、外墙 20m3五层填充砖墙内墙 75m3、外墙 20m3六层填充砖墙内墙 75m3、外墙 20m3七层填充砖墙内墙 75m3、外墙 20m3屋面栏杆栏板混凝土8m3、砌体 8m3楼层栏杆栏板混凝土30m3、砌体 458m3主体结构验收计划天数888888875777777810主体分部工程施工进度计划表施工进度05101520253035404550556065707580859095100105110115120注：填充墙的砌筑可数层同时同步进入施工，屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工，这样主体分部施工时间可缩短为100 天。

施工进度网络图施工进度横道图模板大全基础施工进度计划网络图如下：独立基础第一流水施工段总工期234天，其中±以下75天，±以上159天。

本工程施工分桩基础施工和独立基础施工二块，桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。

独立基础施工分两个流水施工段，一个施工流水段施工范围30栋，本网络计划图为第一施工流水段的施工进度计划。

第一流水施工段的工期如下：基础工程：75天，其中包括分中弹线1天、柱筋安装和技术间歇在内。

框架结构：43天，其中包括水电暗管预埋时间在内。

主体结构：24天，其中包括水电暗管预埋时间在内。

装修装饰：92天，其中包括与其他水电等工程同步穿插施工。

第二施工流水段的工期如下：基础工程：75天工期，7月24日完工。

框架结构：43天工期，9月5日完工。

主体结构：24天工期，9月29日完工。

装修装饰：92天工期，12月30日完工。

桩基础施工的进度计划请见桩基础进度计划网络图。

竣工验收工期为1天，时间为10月16日。

下面是第一流水施工段的具体工序及工期：基础工程：挖独立基础土方：3天。

独立基础垫层支模、砼浇筑：14天。

独立基础支模：15天。

独立基础钢筋制安：16天。

独立基础砼浇筑：17天。

砼养护、砖基础土方回填：19天。

框架结构：框架结构一层柱一层梁板混凝土养护：5天。

屋面层柱：3天。

屋面层梁板混凝土养护：3天。

主体结构：主体结构内外墙体砌筑：24天。

GRC装饰线条、花架等制安：2天。

墙体封顶：2天。

装修装饰：装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦：92天。

外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道：21天。

内外墙贴饼挂钢丝网：12天。

天棚抹灰：7天。

内墙抹灰：17天。

门窗扇制安：25天。

楼地面细石混凝土：10天。

阳台、露台、楼梯等栏杆制安：5天。

圈过梁门窗框安装：3天。

施工放线挡土墙土方开挖：2天。

挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑：10天。

基础施工进度计划网络图说明：1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；2、框架结构43天，（其中包括水电暗管预埋时间在内）；3、主体结构24天，（其中包括水电暗管预埋时间在内）；4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；5、独立基础第一流水施工段总工期234天。

（其中±0以下75天，±0以上159天）6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。

7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。

本网络计划图为第一施工流水段的施工进度计划，独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工任务。

每个流水施工段始终保持流水施工状态。

8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天工期，9月29日完工；装修装饰92天工期，12月30日完工；9、桩基础施工另见桩基础进度计划网络图；10月16日竣工验收1天10月15日装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道92天21天12天7天17天25天10天内外墙贴饼挂钢丝网天棚抹灰内墙抹灰门窗扇制安楼地面细石混凝土10天12天16天10天18天7月15日主体结构内外墙体砌筑GRC 装饰线条、花架等制安墙体封顶24天12天10天2天阳台、露台、楼梯等栏杆制安圈过梁门窗框安装5天3天3天6月21日框架结构一层柱一层梁板混凝土养护屋面层柱屋面层梁板混凝土养护43天3天5天1天3天24天7天5月9日基础工程挖独立基础土方独立基础垫层支模、砼浇筑独立基础支模独立基础钢筋制安独立基础砼浇筑砼养护、砖基础土方回填73天30天6天6 天5天3天7天16天2月25日施工放线挡土墙土方开挖挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑2天2天10天图例：表示次要工序（不占工期）表示主导工序表示主要工序（占用工期）125431615141817109192524222726363528234134333231302937383940611781213202142附表四：计划开、竣工日期和施工进度网络图施工进度计划网络图说明：1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。

总进度计划、横道图、网络图、平面图基础分部工程施工进度计划表分部分项工程名称工程量计划天数施工进度备注2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40放样钉设龙门板/ 1机械开挖土方2000m34人工修整土方/ 2浇灌垫层混凝土20m3 1分中放样弹线/ 12柱基模板安装450m23地网柱基钢筋安装15t 2柱基础混凝土浇灌530m33拆模板及再次分中/ 1短柱的模板安装150m21浇灌短柱混凝土12m3 1拆模及清理基底/ 13组织基础结构验收/ 1 对基础混凝土养护/ 7基础土方回填夯实1450m33地梁模板安装430m33地梁钢筋安装11t 2地梁混凝土浇灌23m3 1主体分部工程施工进度计划表分部分工程计施工进度4项名称量划天数05 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 101051111512一层结构工程模板1600m2钢筋22t砼145m38二层结构工程模板1400m2钢筋20t砼135m38三层结构工程模板1400m2钢筋20t砼135m38四层结构工程模板1400m2钢筋20t砼135m38五层结构工程模板1400m2钢筋20t砼135m385六层结构工程模板1400m2钢筋20t砼135m38 七层结构工程模板1400m2钢筋20t砼135m38 屋面梯盖水箱模板200m2钢筋4t砼13m37一层填充砖墙内墙25m3、外墙18m35二层填充砖墙内墙75m3、外墙20m37三层填充砖墙内墙75m3、外墙20m37四层填充砖墙内墙75m3、外墙20m376五层填充砖墙内墙75m3、外墙20m37六层填充砖墙内墙75m3、外墙20m37七层填充砖墙内墙75m3、外墙20m37屋面栏杆栏板混凝土8m3、砌体8m38楼层栏杆栏板混凝土30m3、砌体458m310主体结构验收注：填充墙的砌筑可数层同时同步进入施工，屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工，这样主体分部施工时间可缩短为100天。

WORD 格式可编辑专业知识整理分享广东省人大常委会机关办公楼东附楼外幕墙工程施工进度计划网络图工程标尺0102030405060708090100110120130140月2005.82005.92005.102005.112005.122006.1日2629147101316192225281471013161922252831369121518212427303691215182124273025810型材订单9 6 铝型材、钢材龙骨材料采购17 8 面板订单9 玻璃、石材、铝板等面板材料采购10 15 14 说明：总工期140天（2005.8.24～2006.1.10），工程名称后的日期为最迟开始和完成的时间。

施工部署5 3幕墙施工图设计20 7型材加工设计14 11 面板加工设计17 16幕墙性能试验设计7 5 幕墙性能试验15 1-4层幕墙龙骨材料加工15 12 5-11层幕墙龙骨加工15 11层采光天顶幕墙龙骨及面板加工15 9 5-11层幕墙面板加工18 12 20 1-4层幕墙面板加工11 7层采光顶龙骨及面板加工22 9256竣工图制作1 测量放线5 4 后埋件施工（最迟开始及结束05.8.29～05.9.25）28 9 1-2层龙骨施工（05.9.26～05.10.10）15 3-4层龙骨施工（05.10.11～05.10.24 13 ）14 5-7层龙骨施工（～05.11.6 ）17 1319 8-11层幕墙龙骨施工（05.11.7～05.11.22）16 8-11层面板施工（05.11.23～05.12.03）23 11 5-7层面板施工（05.12.04～05.12.13）27 10 3-4层面板施工（05.12.14～）29 9 14 1-2层面板施工淋水试清（05.12.23～验及清理，06.1.1洗验收31323337 1054 计划开工日期：2005.8.24 11层采光顶龙骨施工（05.11.7 ～05.11.17）11 21 11层采光顶面板施工（～）9 7层采光顶龙骨安装（05.11.27 ～05.12.7）24 11 7层采光顶面板施工（2005.12.8 ～05.12.15 28 ）8其他零星工程30 7 竣工：2006.1.10 进度标尺0102030405060708090100110120130140WORD格式可编辑专业知识整理分享。
