钣金展开计算公式--很实用

3分钟学会钣金展开公式
一个已成形的钣金折弯，它有三个尺寸：两个轮廓尺寸和一个厚度尺寸，定义两个轮廓尺寸为L1、L2，厚度尺寸为T，我们都已知道，L1+L2是要大于展开长度L的，它们的差值就是折弯余量，我定义为K，那么一个弯的展开尺寸L=L1+L2-K。

一般冷轧钢板的K值(条件：90度弯，标准折弯刀具)
T=1.0 K=1.8
T=1.2 K=2.1
T=1.5 K=2.5
T=2.0 K=3.5
T=2.5 K=4.3
T=3.0 K=5.0
T=0.8 K=1.6
T=3.5 K=6.05
T=4.0 K=7.0
T=5.0 K=8.5
实例二：
实例三：
不规则折弯按K因子=0.5，直接用AUTOCAD画中性层测量。

如有偏差再根据具体情况调整。

一般也差不了多少。

折弯时调整下模槽宽也可将偏差的展开尺寸调整成合格的折弯外形（当然在一定的范围内）。

还有一外钣金件总有一些壁外形偏差允许大一些，可将偏差累积到那些壁去。

死边按L1+L2-0.5t
在模型中直接修改dev.l值为1.5*t就可以了！。

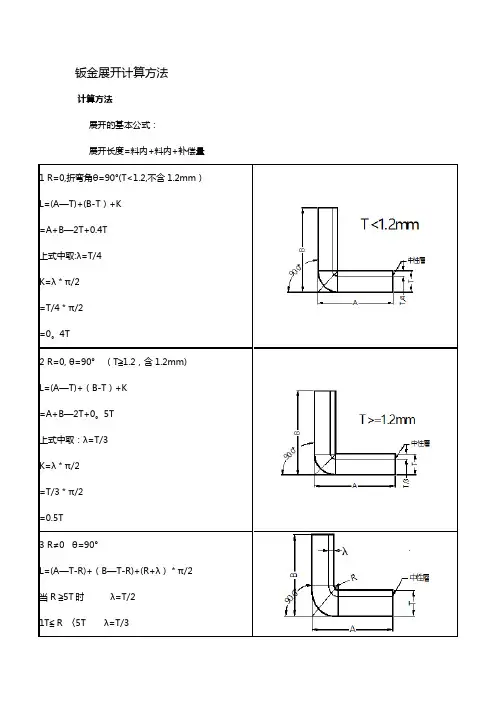

钣金展开计算方法计算方法展开的基本公式：展开长度=料内+料内+补偿量1 R=0,折弯角θ=90°(T<1.2,不含1.2mm）L=(A—T)+(B-T）+K=A+B—2T+0.4T上式中取:λ=T/4K=λ＊π/2=T/4＊π/2=0。

4T2 R=0, θ=90°（T≧1.2，含1.2mm)L=(A—T)+（B-T）+K=A+B—2T+0。

5T上式中取：λ=T/3K=λ＊π/2=T/3＊π/2=0.5T3 R≠0 θ=90°L=(A—T-R)+（B—T-R)+(R+λ）＊π/2 当R ≧5T时λ=T/21T≦ R 〈5T λ=T/30 〈R <t λ=t 4〈=””p="”〉</t λ=t〉(实际展开时除使用尺寸计算方法外,也可在确定中性层位置后,通过偏移再实际测量长度的方法。

以下相同）4 R=0 θ≠90°λ=T/3L=[A—T*tan（a/2）］+[B-T＊tan（a/2)]+T/3＊a（a单位为rad，以下相同)5 R≠0 θ≠90°L=［A—(T+R）＊tan（a/2)]+[B—(T+R）＊tan(a/2）］+（R+λ）＊a当R ≧5T时λ=T/21T≦ R 〈5T λ=T/30 < R <t λ=t 4〈=”" p=””>〈/t λ=t>6 Z折1.计算方法请示上级，以下几点原则仅供参考:(1）当C≧5时,一般分两次成型,按两个90°折弯计算。

(要考虑到折弯冲子的强度)L=A-T+C+B+2K(2)当3T<c<5时：〈/c<5时L=A—T+C+B+K（3）当C≦3T时〈一次成型>:L=A—T+C+B+K/27 Z折2。

C≦3T时<一次成型>:L=A-T+C+B+D+K8 抽芽抽芽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变；ABCD四边形面积=GFEA所围成的面积。

钣金展开计算方法及工艺处理一、钣金件展开方法:1、展开的计算原理:板材在弯曲过程中外层客观存在到拉应力，内层受以压应力，从拉到压之间有一既不受拉力又不受压力的过渡层——中性层，中性层的长度在弯曲后与弯曲前一样，保持不变，所以中性层是计算折弯件展开长度的基准。

中性层位置与变形程度有关，当弯曲半径（下图所示的R角）较大，折弯角度（下图所示θ角）增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的内侧移动，中性层到板料内层的距离用<90时)2.计算方法:2.1展开的基本公式：展开长度=料内+料内+补偿量展开长度=料外+料外-补偿量2.2．标注公差的尺寸设计值：取上下极限尺寸的中间值作设计标准值3、预开底孔3．1.展开过程中，除了对外形展开以外，对一些比如抽牙(翻边)攻丝，攻牙（挤牙.切削）翻边胀铆螺母（Z类产品）.花齿压铆螺母（S类产品）.压铆螺钉（FH类产品）.压铆螺钉（NY类产品）. 压铆螺母柱（SO、BSO、SOO、SOPC类产品）（注意3.5M3与M3底孔的差异）.展开过程中，要先进行预开底孔（详细见附表五）4.开工艺孔：对于一些精度要求不高,需焊接打磨的产品,折弯转角处我们可以开一个折弯工艺孔，大小由板厚来决定，要比板厚大一些，也不宜过大，编程过程中尽量选用已使用过的合适的模具。

（便于减少模具及加工时间）。

4．1图有三种情况：全包、半包、搭边。

①所有搭边关系的，无需开工艺孔；②对于有包边板厚T〈1.5mm,无需开工艺孔；③对于有包边且板厚T≥1.5mm，需在转角处加开工艺孔。

工艺孔有两种方式：圆和U形；长圆孔的圆心在折弯线上。

如图a.b所示1.展开后为线段的部分，将其处理成下图所示工艺孔形式：如图c所示工艺孔宽度取0.5(LASER)或2.0(NCT)。

3当抽形边缘与折弯边（内尺寸）距离小于2.0mm，则会影响折弯加工，此时，相应折弯变形区作割孔处理或更改抽形尺寸，如附图e所示：1)在下列情况下，一律不允许开工艺孔：①有外观面或装配关系要求，未经客户允许的工件；②单独出货，未经客户允许的散件。

=A+B-2T+0.5T
上式中取:λ=T/3
K=λ*π/2
=T/3*π/2
=0.5T
3 R≠0 θ=90°
L=(A-T-R)+(B-T-R)+(R+λ)*π/2
当R ≧5T时 λ=T/2
1T≦ R <5T λ=T/3
0 < R <t λ=t 4<="" p=""></t λ=t>
(实际展开时除使用尺寸计算方法外,也可在确定中性层位置后,通过偏移再实际测量长度的方法.以下相同)
D/2={(r+T/3)2
+2(r+T/3)*(h+T/3)
-0.86*(Rd-2T/3)*[(r+T/3)
+0.16*(Rd-2T/3)]}1/2
12卷圆压平
图(a): 展开长度
L=A+B-0.4T
图(b): 压线位置尺寸 A-0.2T
图(c): 90°折弯处尺寸为A+0.2T
图(d): 卷圆压平后的产品形状
4 R=0 θ≠90°
λ=T/3
L=[A-T*tan(a/2)]+[B
-T*tan(a/2)]+T/3*a
(a单位为rad,以下相同)
5 R≠0 θ≠90°
L=[A-(T+R)* tan(a/2)]+[B
-(T+R)*tan(a/2)]+(R+λ)*a
当R ≧5T时 λ=T/2
1T≦ R <5T λ=T/3
以下Hmax取值原则供参考.
当R≧4MM时:
材料厚度T=1.2~1.4取Hmax =4T
