XL型动力配电柜说明书

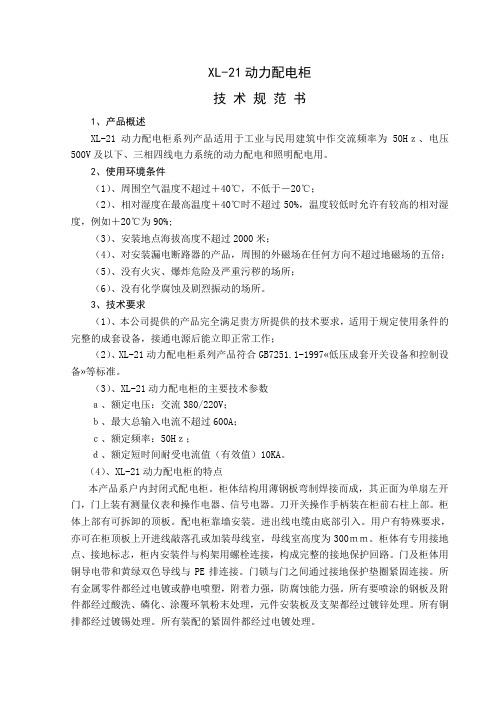

XL-21动力配电柜技术规范书1、产品概述XL-21动力配电柜系列产品适用于工业与民用建筑中作交流频率为50Hｚ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。

2、使用环境条件（1）、周围空气温度不超过＋40℃，不低于－20℃；（2）、相对湿度在最高温度＋40℃时不超过50%，温度较低时允许有较高的相对湿度，例如＋20℃为90%;（3）、安装地点海拔高度不超过2000米；（4）、对安装漏电断路器的产品，周围的外磁场在任何方向不超过地磁场的五倍；（5）、没有火灾、爆炸危险及严重污秽的场所；（6）、没有化学腐蚀及剧烈振动的场所。

3、技术要求（1）、本公司提供的产品完全满足贵方所提供的技术要求，适用于规定使用条件的完整的成套设备，接通电源后能立即正常工作；（2）、XL-21动力配电柜系列产品符合GB7251.1-1997«低压成套开关设备和控制设备»等标准。

（3）、XL-21动力配电柜的主要技术参数ａ、额定电压：交流380/220V；ｂ、最大总输入电流不超过600A；ｃ、额定频率：50Hｚ；ｄ、额定短时间耐受电流值（有效值）10KA。

（4）、XL-21动力配电柜的特点本产品系户内封闭式配电柜。

柜体结构用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有测量仪表和操作电器、信号电器。

刀开关操作手柄装在柜前右柱上部。

柜体上部有可拆卸的顶板。

配电柜靠墙安装。

进出线电缆由底部引入。

用户有特殊要求，亦可在柜顶板上开进线敲落孔或加装母线室，母线室高度为300ｍｍ。

柜体有专用接地点、接地标志，柜内安装件与构架用螺栓连接，构成完整的接地保护回路。

门及柜体用铜导电带和黄绿双色导线与PE排连接。

门锁与门之间通过接地保护垫圈紧固连接。

所有金属零件都经过电镀或静电喷塑，附着力强，防腐蚀能力强。

所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理，元件安装板及支架都经过镀锌处理。

所有铜排都经过镀锡处理。

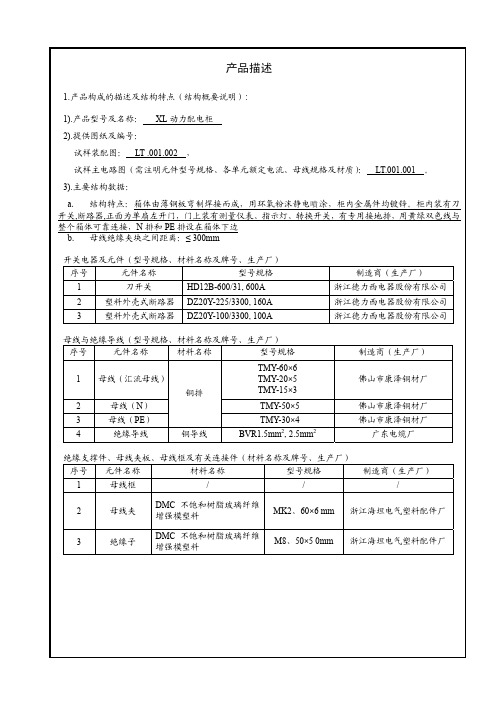

1. 产品构成的描述及结构特点（结构概要说明）:1).产品型号及名称： XL 动力配电柜 2).提供图纸及编号：试样装配图： LT .001.002 ，试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）： LT.001.001 。

3).主要结构数据：a ． 结构特点：噴箱体由薄钢板弯制焊接而成，用环氧粉沫静电涂，柜内金属件均镀锌。

柜内装有刀开关,断路器,正面为单扇左开门，门上装有测量仪表、指示灯、转换开关，有专用接地排，用黄绿双色线与整个箱体可靠连接，N 排和PE 排设在箱体下边b ． 母线绝缘夹块之间距离：≤ 300mm开关电器及元件（型号规格、材料名称及牌号、生产厂） 序号 元件名称 型号规格 制造商（生产厂）1 刀开关 HD12B-600/31, 600A 浙江德力西电器股份有限公司2 塑料外壳式断路器 DZ20Y-225/3300, 160A 浙江德力西电器股份有限公司3塑料外壳式断路器DZ20Y-100/3300, 100A浙江德力西电器股份有限公司母线与绝缘导线（型号规格、材料名称及牌号、生产厂） 序号 元件名称 材料名称 型号规格 制造商（生产厂） 1 母线（汇流母线）TMY-60×6TMY-20×5 TMY-15×3 佛山市康泽铜材厂 2 母线（N ） TMY-50×5 佛山市康泽铜材厂 3 母线（PE ） 铜排TMY-30×4佛山市康泽铜材厂4绝缘导线铜导线 BVR1.5mm 2, 2.5mm 2广东电缆厂绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂） 序号 元件名称 材料名称 型号规格 制造商（生产厂）1 母线框 / //2 母线夹 DMC 不饱和树脂玻璃纤维增强模塑料MK2、60×6 mm 浙江海坦电气塑料配件厂3绝缘子DMC 不饱和树脂玻璃纤维增强模塑料M8、50×5 0mm浙江海坦电气塑料配件厂4).开关柜的壳体材料及尺寸：采用钢型材，板材厚度2mm，整柜采用焊接组装而成；柜宽：700mm 柜高：1700mm 柜深：350mm主要组成部件：铭牌、柜体骨架、母线系统、绝缘支撑件、一次电器元件及二次电器元件等。

XL型动力配电柜说
明书
1
XL型低压动力配电柜
安装使用说明书
XL(F)-21型动力配电柜
一 .概述：
XL型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案能够灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，能够作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。

XL型动力配电柜用于工矿企业，交流频率50Hz、电压500V以下IT系统，TN-C系统，TT系统(原称三相三线、三相四线电力系统)作动力、照明配电用。

二.型号含义：
主电路方案号主设计序号防尘式动力箱式
三.主要技术参数:
XL(F)-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器
和热继电器。

门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

订货时应提供如下资料：
1、产品的全部型号（包括主电路方案号和辅助电路方案号）；
2、主电路系统图，柜的平面排列图；
3、辅助电路电气原理图；
4、柜内元器件清单（主母线规格）；
5、柜体颜色（如无要求，则按浅驼灰色供货）；
6、柜体尺寸（如无要求，则由我公司根据情况自定）；
其它与产品正常使用条件不符的特殊要求。

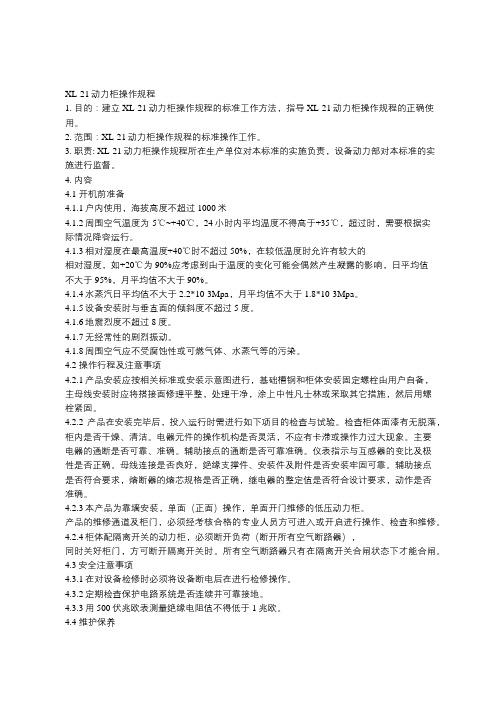

XL-21动力柜操作规程1. 目的：建立XL-21动力柜操作规程的标准工作方法，指导XL-21动力柜操作规程的正确使用。

2. 范围：XL-21动力柜操作规程的标准操作工作。

3. 职责: XL-21动力柜操作规程所在生产单位对本标准的实施负责，设备动力部对本标准的实施进行监督。

4. 内容4.1 开机前准备4.1.1户内使用，海拔高度不超过1000米4.1.2周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行。

4.1.3相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%。

4.1.4水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa。

4.1.5设备安装时与垂直面的倾斜度不超过5度。

4.1.6地震烈度不超过8度。

4.1.7无经常性的剧烈振动。

4.1.8周围空气应不受腐蚀性或可燃气体、水蒸气等的污染。

4.2 操作行程及注意事项4.2.1产品安装应按相关标准或安装示意图进行，基础槽钢和柜体安装固定螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

4.2.2产品在安装完毕后，投入运行时需进行如下项目的检查与试验。

检查柜体面漆有无脱落，柜内是否干燥、清洁。

电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

主要电器的通断是否可靠、准确。

辅助接点的通断是否可靠准确。

仪表指示与互感器的变比及极性是否正确。

母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。

辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否准确。

4.2.3本产品为靠墙安装，单面（正面）操作，单面开门维修的低压动力柜。

产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作、检查和维修。

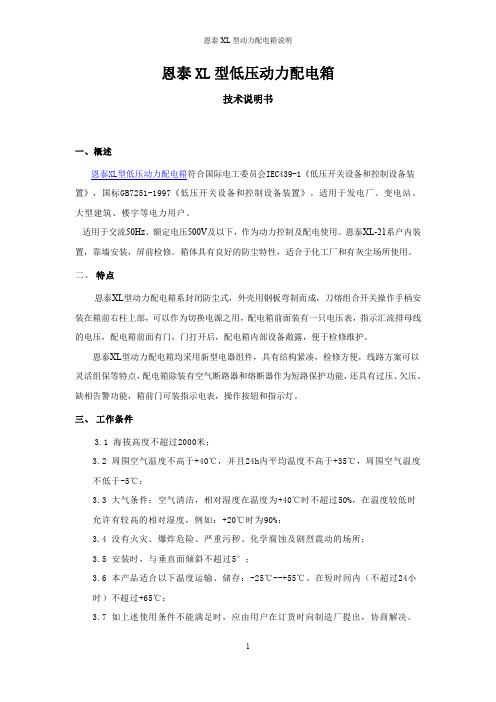

恩泰XL型低压动力配电箱技术说明书一、概述恩泰XL型低压动力配电箱符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。

适用于发电厂、变电站、大型建筑、楼宇等电力用户。

适用于交流50Hz、额定电压500V及以下，作为动力控制及配电使用。

恩泰XL-21系户内装置，靠墙安装，屏前检修。

箱体具有良好的防尘特性，适合于化工厂和有灰尘场所使用。

二、特点恩泰XL型动力配电箱系封闭防尘式，外壳用钢板弯制而成，刀熔组合开关操作手柄安装在箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流排母线的电压，配电箱前面有门，门打开后，配电箱内部设备敞露，便于检修维护。

恩泰XL型动力配电箱均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，配电箱除装有空气断路器和熔断器作为短路保护功能，还具有过压、欠压、缺相告警功能，箱前门可装指示电表，操作按钮和指示灯。

三、工作条件3.1 海拔高度不超过2000米；3.2 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃；3.3 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%；3.4 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；3.5 安装时，与垂直面倾斜不超过5°；3.6 本产品适合以下温度运输、储存：-25℃--+55℃。

在短时间内（不超过24小时）不超过+65℃；3.7 如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。

四、参数序号名称单位数据1 额定电压V 380/220 VAC2 最大额定工作电流 A 6003 额定绝缘电压V 6604 频率Hz 505 防护等级IP306 短时耐受电流kA 187 短时耐受电流kA 36五、使用、维护和检修恩泰XL型动力配电箱在检修后，在投入运行前需进行下列检查和检验：5.1 检查动力配电箱内电器元件、二次接线是否符合图纸要求；5.2 检查手动操作的刀开关、空气开关是否灵活，无卡扎现象；5.3 检查所装设的电器设备接触是否良好、是否符合该电器设备的本身使用要求；5.4 检查动力配电箱内无异物，检查紧固螺钉是否松动。

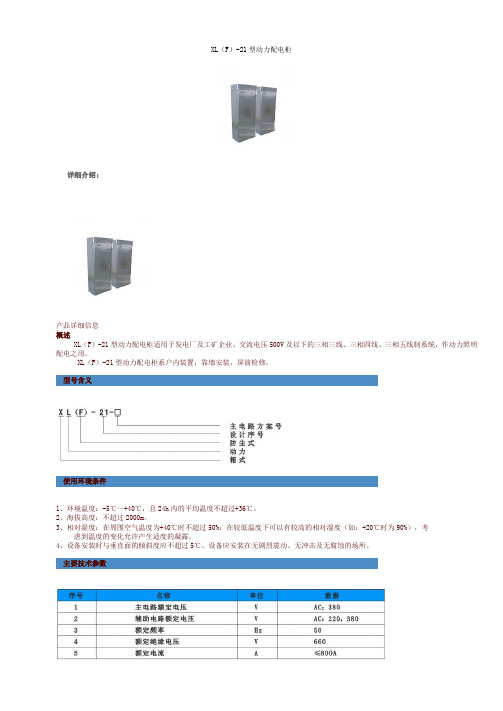

XL-21动力配电箱
XL-21动力配电箱
用途
XL-21型低压动力配电箱适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。

XL-21型低压动力配电箱系户内装置靠墙安装，屏前检修。

型号含义：
结构特征
XL-21型低压动力配电箱系封闭式，外壳用钢板弯制而成，刀开关操作手柄于箱前右柱上部，可以作为切换电源之用。

配电箱前面装有一只电压表，指示汇流母线的电压。

配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。

本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。

配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

主要技术参数：
外形及安装尺寸
1、动力配电箱A型结构的外形及安装尺寸见图1。

2、动力配电箱B型结构的外形及安装尺寸见图2。

订货须知
订货时客户应提供下列资料
1、一次线路方案及单线系统图；
2、二次线路展开系统图；
3、每箱内所装各种电器设备详细规格及数据，
4、在订购B型结构时尚须提供动力配电箱的排列图和平面布置图。

XL型动力配电柜说明书XL型低压动力配电柜安装使用说明书XL（F）-21型动力配电柜一．概述:XL型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。

XL型动力配电柜用于工矿企业，交流频率50Hz、电压500V以下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。

二．型号含义:三．主要技术参数:XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。

门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

四．柜体外形尺寸及安装尺寸:订货时应提供如下资料：1、产品的全部型号（包括主电路方案号和辅助电路方案号）；2、主电路系统图，柜的平面排列图；3、辅助电路电气原理图；4、柜内元器件清单（主母线规格）；5、柜体颜色（如无要求，则按浅驼灰色供货）；6、柜体尺寸（如无要求，则由我公司根据情况自定）；其它与产品正常使用条件不符的特殊要求。

五.产品结构:XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。

盛隆电气集团动力柜使用说明书XL-21G交流低压配电设备使用说明盛隆电气集团有限公司目录企业简介 (3)产品概述 (4)产品介绍 (4)电力电缆的连接 (5)安装说明 (6)安装检查 (6)柜体结构 (7)操作说明 (8)维护 (9)联系我们 (10)企业简介盛隆电气成立于1979年，是智能电网及智慧能源管理领域的领先企业，致力于为用户提供智慧能源系统规划设计、智能输配电设备制造、电力及能源互联网工程总包、运维服务一体化的行业整体解决方案，帮助用户提高电力及能源系统的安全可靠性及智能化水平，并提高能源使用效率，减少碳排放量。

盛隆电气的业务遍布全球50多个国家，在全球30多个国家有销售与服务网络,拥有7000多名员工，2013年当选亚洲品牌500强。

盛隆电气在中国拥有35个子公司和工厂，2个研究院，在北京、武汉、上海、广州和重庆5个城市建有五大营。

北京公司在国门第一高楼“绿地中心”建有国际领先的中国锦智能商务中心，在中关村科技园区建有领先的智能配电及能源互联网科研及产业基地。

武汉公司从2012年起连续5年当选为武汉百强企业。

盛隆电气在智能输配电设备、智慧能源管理及元器件、电力工程及能源互联网工程总承包、智能电力运维四大领域有广泛的产品线和解决方案。

面对日益增长的能源需求和节能减排的严峻挑战，盛隆电气通过先进的产品和解决方案，帮助客户提高能源使用效率，降低能耗，减少碳排放量，创造良好的社会、经济和环境效益。

盛隆电气的产品和解决方案已广泛应用于基础设施、能源、工业、商业、楼宇等领域，如秦山核电站、南水北调、京沪高铁、青藏铁路、武汉地铁、首都机场、北京奥运场馆等国家重点工程，以及斯里兰卡汉班托塔机场、沙特DAJEN油罐区项目、莫桑比克纳卡拉港、苏丹新港、安哥拉洛比托道堆工程、肯尼亚蒙巴萨港等海外重点工程。

产品概述XL-21型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50Hz，额定电压380V，额定电流600A以下三相交流系统，作为电能的转换、分配，或现场负荷就地操作控制之用。

v1.0 可编辑可修改XL-21动力柜电柜使用说明书版编制：谢小军校核：周清平审定：批准：华自科技股份有限公司目录1产品概述 (1)2环境条件 (1)3型号含义 (1)4技术参数 (2)5结构功能 (2)6使用与维护 (3)8订货须知 (5)1产品概述XL-21型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50Hz，额定电压380V，额定电流600A以下三相交流系统，作为电能的转换、分配，或现场负荷就地操作控制之用。

2环境条件2.1户内使用，海拔高度不超过1000米；2.2周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；2.3相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.4水蒸汽日平均值不大于*10-3Mpa，月平均值不大于*10-3Mpa；2.5设备安装时与垂直面的倾斜度不超过5度；2.6地震烈度不超过8度；2.7无经常性的剧烈振动；2.8周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.9当使用环境特殊或有其它要求时需与制造厂协商。

3型号含义XL-21设计序号动力用配电柜（箱）4技术参数5结构功能本配电柜柜体结构用钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作元件、信号元件。

一般情况下，刀开关操作手柄安装在箱前右侧上部，配电柜靠墙安装，进出线电缆由底部引入。

用户有特殊要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。

本配电柜可单独成柜，或组合成柜。

5.1主要功能分类：进线、馈电、电动机控制。

5.2主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。

5.3操作方式：正面操作。

5.4安装方式：户内式、固定垂直安装。
