低压配电柜的抽屉使用说明书

MNS型低压抽出式开关柜使用说明书一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。

本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。

二、正常使用环境条件● 周围空气温度不高于＋40℃，不低于－5℃，并且24h内其平均温度不高于＋35℃；● 大气条件：空气清洁，相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如＋20℃时为90%，但为考虑到温度变化，有可能会偶然地产生适度的凝露；● 海拔高度不超过2000m；● 本装置适应于以下温度的运输和储存过程：－25℃至＋55℃的范围之间，在短时间内(不超过24h)可达到＋70℃，在这些极限温度下装置不应遭受到任何不可恢复的损伤，而且在正常的条件下应能正常工作；三、产品特点● 设计紧凑：以较小的空间容纳较多的功能单元；● 结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

单元回路额定电流250A及以下。

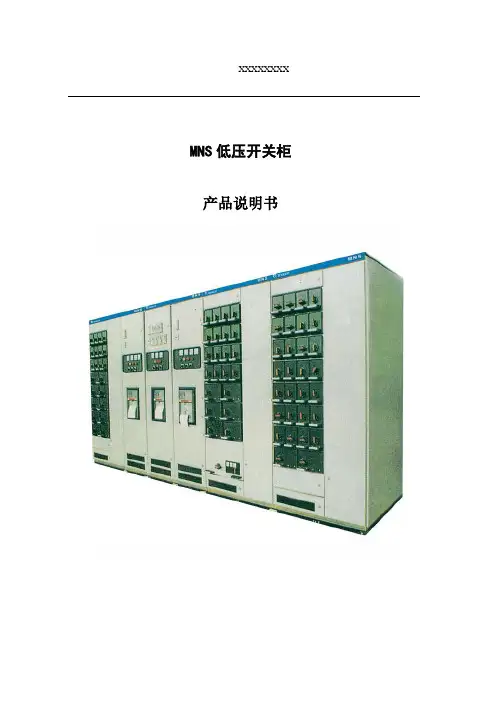

XXXXXXXX MNS低压开关柜产品说明书注意！对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

XXXXXX保留对本手册中的数据进行更改的权利，且可能不进行事先的通知。

目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述2.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路4 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾7 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具10 订货须知1． 总则 1.1概述山东泰莱电气有限公司生产的MNS 型低压开关设备MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

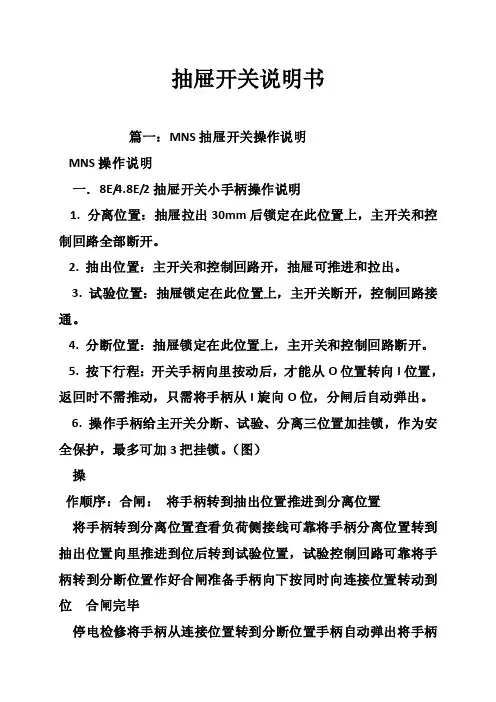

抽屉开关说明书篇一：MNS抽屉开关操作说明MNS操作说明一．8E/4.8E/2抽屉开关小手柄操作说明1. 分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。

2. 抽出位置：主开关和控制回路开，抽屉可推进和拉出。

3. 试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。

4. 分断位置：抽屉锁定在此位置上，主开关和控制回路断开。

5. 按下行程：开关手柄向里按动后，才能从O位置转向I位置，返回时不需推动，只需将手柄从I旋向O位，分闸后自动弹出。

6. 操作手柄给主开关分断、试验、分离三位置加挂锁，作为安全保护，最多可加3把挂锁。

（图）操作顺序：合闸：将手柄转到抽出位置推进到分离位置将手柄转到分离位置查看负荷侧接线可靠将手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将手柄转到分断位置作好合闸准备手柄向下按同时向连接位置转动到位合闸完毕停电检修将手柄从连接位置转到分断位置手柄自动弹出将手柄转到抽出位置拉出抽屉停电检修二．8E-24E抽屉机构手柄操作说明1.当机构手柄达到连接位置时，机构解除机械闭锁，开关柄可进行合闸和分闸操作。

2.当主开关合闸后，机构手柄不可进行操作。

1．分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。

2．抽出位置：主开关和控制回路开，抽屉可推进和拉出。

3．试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。

4．连接位置：抽屉锁定在次位置上，对主开关解除闭锁，这时主开关可以进行合闸和分闸，当主开关合闸后，本手柄被机构连锁装置锁住。

二8E-24E抽屉主开关手柄操作说明1．复(转载自: 唯才教育网:抽屉开关说明书)位位置：带分励的抽屉及抽屉内断路器故障后，，其断路器一次回路断开。

在故障排除后，断路器需先复位后才可进行合分闸操作。

2．分断位置：主开关在断开位置。

3．连接位置：主开关和控制回路接通。

操作顺序：合闸：将机构手柄转到抽出位置主开关手柄转到分断位置推进到分离位置将机构手柄转到分离位置查看负荷侧接线可靠将机构手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将机构手柄转到连接位置作好合闸准备主开关手柄从分断位置转动到连接位置合闸完毕停电检修：将主开关手柄从连接位置转到分断位置将机构手柄转到抽出位置拉出抽屉停电检修开关复位：带分励的抽屉及抽屉内断路器故障后，其断路器一次回路断开。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

单元回路额定电流250A及以下。

一、概述：Blokset系列开关柜（简称B柜）是施耐德电气公司授权得润电气专门为其低压配电产品而设计，它适用于400Hz以下，额定工作电压690V .额定绝缘电压1000V .额定电流6300A 及以下的电力供配电系统，符合IEC60439-1、IEC60529、IEC60947等相关标准，可作为动力配电中心，电动机控制中心，电容补偿及终端配电等电能控制，转换与分配设备使用。

B柜适用于发电厂•变电所、工矿企业、民用建筑基础设施等各个领域。

二、产品特点：a. 模块化结构，满足当地标准、惯例和要求的开关柜；b. 模块化系统，标准化的元件、可快速制造、易于修改；c. 功能性设计，合理化的尺寸和内部布置、减少占地面积、简便的主电路和辅助电路连接、易于安装，升级成本得到控制；d. 高水平的可靠性和安全性，加强对人身和设备安全的保护。

三、技术参数: 额定绝缘电压：1000V(AC) 额定运行电压：690V(AC) 额定冲击耐受电压：12KV 过压类别：IV主母线额定电流：6300A 额定短时耐受电流：100KA 分隔类型：1/2b/3b/4防护等级：IP30/31/40/42/55 功能单元形式：固定式、抽出式Blokset:得到国际和国内客户的充分认可■从2002年引进中国至今，Blokset以其领先的设计理念，卓越的性能，可靠的质量，贏得了国际和国内用户的充分肯定，客户应用领域遍及建筑*工业. 能源、基础设施的各个领域。

Blokset:模块化的多功能系统■模块化的设计.灵活的组合Blokset 全系列的设计满足您的不同应用要求Biol （理tMh 囲定式马达控麵中心Biol （理tMh 囲定式马达控麵中心Blokset Ms L 变JR 软起柜 BloksetMs L 变JR 软起柜BSXsetD,囲定式低压配电柜 BSXsetD,囲定式低压配电柜De ：BloXsetDc 】去容暮柜 容暮柜 BloXsetMm 抽雇式马达輕制中心 BloXsetMm 抽雇式马达輕制中心lokset D ： 6300A 以下的配电柜Blokset D:使用Moriin Gerin Masterpactr Compact and Multi 9短时耐受电流 up to 100 kAJIs, 220kA pule 主母线额定电流 u p to 6300A 配电母钱电流 up to 3200A分隔类型 f l/2b/ 3bMIP 20/31 /42/ 54功能单元类型Fixed (FFF|, Plugin (DDD), Withdrawable(WWW)Blokset D： 6300A以下的配电柜■性能优异的Blokset D-周定分翻式结构.结构简啊叮慕■剛0式接线•电气連接成磺览品•完叢的分漏方*•良好的分隔垦式.址人円金I•疋小人少伤睿.井邃免阿帰Z的的妙响性能优异的BloksetD■可以左装固定式•插入式或者抽出式断路器,满足不同应用场合及检修的需婴■D世配电柜采用固定分隔式结构,采用町常的囲定式接线.相对尸抽服中的価接式连接,H 有不可比拟的可靠性.并艮在D型柜屮.找们可以采用插拔式和抽出式开关，能够很好地满Blokset Mw:抽屉式马达控制中心Blokset Mw:使用Merlin Gerin and Telemecanique的开关和保护设备短时耐受电流up to 100 kA/1s, 220kApeak主母线粳定电流u p to 6300A配电母线荻定电流u p to 10OOA分隔类型3b/4IP 31/42/54功能A元类型柜体安装密度Max. 23 x 15kW withdrawable starters lokset Mw新增方案一1■尺寸更灵活500■宽抽屉柜的问世,使原宽度减少30%.町按照客户的耍求，非常方便地采用柜后接线方式。

GCS 型沟通低压配电柜安装使用说明书GCS 型沟通低压配电柜一．概括GCS 型低压抽出式开关柜 (以下称装置 )是原电力部、机械部结合设计，拥有切合国情、技术性能指标较高等特色，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。

该装置于一九九六年七月在上海经过了两部结合主持的判定。

遇到生产制造单位和电力使用部门的好评。

电力工业部、机械工业部结合以安生用 [1997]01 号、机重 [1997]01 号文下发了《对于GCS 型低压抽出式开关柜推行应用相关问题的通知》。

当前， GCS 型低压抽出式开关柜已被电力用户宽泛采纳。

二．使用范围和用途装置合用于发电厂、变电所、石油化工部门、厂矿公司、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容赔偿等的电能变换、分派与控制用。

在大单机容量的发电厂，大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用处合时能知足与计算机接口的特别需要。

装置是依据电力部主管上司，广大电力用户及设计部门的要求，为知足不停发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故办理时间等需要，本着安全、经济、合理、靠谱的原则设计的新式低压抽出式开关柜，产品拥有剖析、接通能力高、动热稳固性好、电气灵巧、组合方便、系列性适用性强、构造新奇、防备等级高等特色，能够做为低压抽出式开关柜的换代产品使用。

装置切合 IEC439-1《低压成套开关设施和控制设施》、 GB7251《低压成套开关设施》、 ZBK36001 《低压抽出式成套开关设施》等标准。

三．标准及使用条件IEC439－1《低压成套开关设施和控制设施》GB7251《低压成套开关设施》ZBK36001 《低压抽出式成套开关设施》3.1 四周空气温度不高于 +40℃，不低于 -5℃， 24 小时内均匀温度不得高于+35℃，超出时，需依据实质情况降容运转。

3.2 户内使用，使用地址的海拔高度不得超出 2000m。

低压配电柜的抽屉使用说明书低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。

MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。

二、技术参数1．装置的主要技术参数表1三、大抽屉图1① 合闸② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用○11 ⑨ ①② ③⑦⑥ ⑤ ④ ⑧ ⑩1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。

2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。

3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。

4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。

5、红色的指示灯是表示未送电，绿灯表示运行状态。

图21、 QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。

2、 QS2一般为合闸状态。

六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯3 54 2 1 678七、小抽屉使用1、把手只能在4状态可以抽出或推进。

XKMLS抽屉式低压开关柜安装使用说明书OXK.412.015SM厦门联容电控有限公司二00四年二月制表校对旧底图总号底图总号签字日期4.1.1 额定工作电压(Ue)a）主电路：交流220V、 380V，直流220V；b）辅助电路：交流220V、 380V，直流220V；注:用户对辅助电路有特殊要求时, 应与制造厂协商解决4.1.2 额定绝缘电压主电路额定绝缘电压660V。

4.2 额定电流a) 水平母线(主母线)额定电流：2000、2500、3200、4000A、5000A；b) 垂直母线(支母线)额定电流：1000A。

4.3 额定短时耐受电流(1s)a) 水平母线(主母线)：80KA；b) 垂直母线(支母线)：50KA；c) 保护导体(接地主母线)：50KA；d) 中性母线(中性主母线)：50KA。

4.4 额定峰值耐受电流a) 水平母线(主母线)：176KA；b) 垂直母线(支母线)：105KA；c) 保护导体(接地主母线)：100KA；d) 中性母线(中性主母线)：100KA。

4.5 功能单元主断路器或熔断器分断能力a) 受电单元为：80KA；b) 馈电单元为：50KA。

4.6 电器间隙爬电距离和隔离距离4.6.1 设备内的母线水平母线、垂直母线、支母线和主电路接插件的带电部件之间及它们对接地金属件之间的电器间隙和爬电距离应不小于表1所给定的数值。

当主电路电器进行端子之间的间距小于20mm时，连接到端子上的分支线的电气间隙和爬电距离可按端子间的间距确定；当母线连接件中某部分间距小于20mm时，可采用包扎绝缘的方式处理，但间距不应小于表2的规定；当采用绝缘母线时，标记处数更改文件签字日期标记处数更改文件签字日期标记处数更改文件签字日期制表校对旧底图总号底图总号签字日期电器间隙和爬电距离可适当缩小，但不应小于表2的规定。

表1 电气间隙和爬电距离额定绝缘电压Ui(V) 电气间隙(mm) 爬电距离(mm) 300<Ui≤690 20 204.6.2 功能单元中带电部件不同极性的裸露带电导体之间,以及它们与外壳之间的电气间隙和爬电距离不小于表2的规定。

低压成套开关设备GCK型交流低压抽出式配电柜安装使用说明书一、用途与特点：辅助电路触头接插件15,25馈电电路最大电流PC柜63,125,160,250,400,630MCC柜63,125,160,250,400,630,800,1000,1600受电电路630,1000,1600,2000,2500,3200额定短时耐受电流有效值（KA）50峰值（KA）105耐压（V/1min）2500外形尺寸（mm）高X宽X深见附图小室高度（mm）见附图四、安装与调试：1、设备的拼装：a）去除设备外包装，按排列图将设备置于预先制作好的槽钢底座上，用M12螺丝将设备整齐牢固地拼装成一体，并可靠地固定于底座上；b）按相序标识和位置标记将水平母排(包括N和PE)安装于相应处并使其可靠连接；c）按原理图(附图)连接好二次控制线路(包括柜间联动控制线、补偿柜电流取样线)、N(零)线、PE(接地)线；d）安装好设备内各种联锁、联动装置，确保其动作时灵活可靠；注意！设备的外壳（箱体）必须可靠接地；2、设备进出电缆线由设备上方电缆槽(桥架)或下方电缆沟进入设备内；3、设备安装完毕，应仔细检查内部器件的所有搭接、固定螺丝，防止因运输、安装过程中引起的松动；然后将设备内清理干净，确保没有任何工具与杂物遗留在设备内；4、设备通电前，应用500V兆欧表(摇表)对回路的绝缘电阻进行摇测，测出的结果应大于5兆欧方可通电；摇测应包括：设备内各受电母线、水平母线、输出母线，摇测部位：A-B、B-C、A-C、A+B+C-N、A+B+C+N-PE(地)；注意！测量线路绝缘电阻时，必须将电源开关、负载、二次回路(熔断器或二次开关)断开；5、设备第一次通电时，应首先检查负载功率与设备内开关电器容量是否匹配，并在不接负载时操作一次，然后再接上负载投入使用。

五、使用与维护：1、设备的运行操作：接通电源(市电或发电)，主柜面板上电源指示灯点亮，指示电源的接通情况；将各控制功能转换开关按运行要求拨到相应位置上，操作电源进线柜上“合闸按钮”合上总开关(断路器、刀型隔离开关或刀型隔离转换开关)设备内主电源接通，此时旋转操作面板上的电压转换开关，即可在电压表中分别读出电路中的三相线电压(380V~400V)，如三相正常即可合上补偿柜主开关(断路器、隔离开关熔断器组)将补偿柜投入运行，再按工作需要操作各支路开关(断路器、交流接触器等控制电器)使设备正常运行；注意！合闸操作时必须先合上总开关再合上各支路开关投入运行，分闸操作时必须先操作各支路开关使之分闸或停止运行再将总开关分闸；补偿柜在投入运行后前应将补偿器面板上的状态选择开关置于“运行/自动”位置(运行/自动状态指示灯亮)并检查柜内各回路小型断路器（或熔断器）处于合闸或连通位置方可投入运行；2、设备在运行过程中应经常对运行状况进行检查，主要检查仪表及各状态指示灯工作是否正常，设备内是否有不正常的响声，母线、一次接插件及电器元件是否有不正常的发热或变形，如发现上述情况应停止运行，切断电源，找出故障部位和原因并进行维修，待故障排除后方可继续使用；3、补偿柜在投入运行十五天后，应对柜内电路元器件进行一次检查，特别是主电路各元件的连接线端子应重新紧固一次，以后每个季度进行一次此类检查；如果在运行过程中发现补偿后的功率因素达不到正常要求（一般要求在95％以上），应检查电力电容器的容量是否正常，各回路的元器件是否损坏，必须由专业人员进行检查；4、功能单元(抽屉)的一次插件是最容易烧坏的部位，在使用过程中要尽量避免插入不到位或过电流引起的插件发热损坏，应经常检查插件是否发热或损坏(如颜色改变），如发现异常要及时予以更换以免故障范围扩大；5、当出现指示灯不亮、内部控制元件不动作或电压表无指示等故障时，应检查二次熔断器是否熔断，元器件各触点及二次插件是否接触良好；6、当任一输出单元回路发生故障时，可以在短时间内将可移动单元(抽屉)抽出，换上备用单元继续使用，相同规格移动单元（一次插件的额定电流必须相同）可在任一柜上互换;抽屉的抽出和插入的操作方法是：抽出操作时将操作手柄旋(或拨)至分闸位置，打开小室门，按下解锁杆，再将移动单元(抽屉)操作拨杆拨到至(抽出)位置，即可将功能单元抽出，插入操作与抽出操作相反；7、当设备出现大电流(如短路)跳闸故障后，应检查相关电路母线、功能单元(抽屉)的一次插件是否损坏,搭接是否松动,元器件是否受到破坏,拆开相关断路器或接触器外壳检查主触头是否烧坏、粘连，并清除内部的尘埃及金属粒子，对损坏的母线和器件进行修复或更换才能继续使用；8、定期对设备进行维护保养(每年不少于一次)，保持内部清洁，检查各部件是否有松动、变色等不正常现象；注意！柜内检查、维护保养必须在设备停电的情况下并由专业人员严格按照相关操作规程进行。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

目录第一部分实训简介 (1)第二部分实训装置安全操作说明 (2)第三部分实训内容 (2)实训一低压开关柜电器的认知实训 (2)实训二低压开关电器接线实训 (5)实训三低压开关电器操作实训 (10)实训四低压开关电器检修实训 (13)第一部分实训简介GCK型抽出式低压配电柜主要由一个低压配电柜组成，图1-1所示。

图1-1GCK型抽出式低压配电柜主要由三个抽屉组成，每个抽屉里装有塑壳断路器及操作机构、电流互感器、三只电流表和带电指示灯组成。

第二部分实训装置安全操作说明1.在设备运行的时候，严禁打开柜后门，严禁触镆带电体，以免触电。

2.在进行抽屉操作时，一定要严格按照要求，严禁硬拉硬推，以免损坏操作机构。

3.在操作手柄不能正常合分闸时，严禁硬拉操作，请及时联系本公司售后。

图3-1-1主要技术参数：额定绝缘电压：交流660V，交流1000V额定工作电压：交流 380 V ，交流660 V额定频率：50Hz水平母线额定电流：1250~4000A垂直母线额定电流：1000A馈电电路最大电流：2500A抽屉回路最大电流：500A控制电机最大容量：320KW水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA垂直母线峰值耐受电流(0.1S）：63 KA、105 KA垂直母线短时耐受电流（1S）：30 KA、50 KA额定工频耐受电压（1min）：2500V二次工频耐受电压（1min）：2500V防护等级：IP30、IP40外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200产品特点：结构紧凑 , 在较小的空间内可容纳较多的功能单元 , 节省用户投资。

1. 结构通用性强。

柜体采用 C 型材 (E=25mm) 模数化结构拼装而成，组装灵活。

2. 各种大小抽出式单元可以任意组合 , 以满足系统的设计要求。

2017年12月版Edison ＬＳＮ抽屉式低压开关设备安装使用说明书2017年12月版Edison LSN抽屉式低压开关设备安装使用说明书目录1、产品概述 (1)2、性能技术特点 (1)3、使用环境条件 (2)4、主要技术参数 (2)5、技术创新 (3)6、一次系列备选方案 (8)7、安装、使用、维修 (14)8、产品的运输和存放 (14)9、产品成套性 (14)10、订货需知 (14)Edison LSN抽屉式低压开关设备2017年12月版安装使用说明书１、概述Ｅｄｉｓｏｎ　ＬＳＮ是由库柏电力系统爱迪生电气研发（宁波）中心根据当今不断发展的电网低压配电系统需求，集成库柏工业百年的配电系统设计和生产经验精心研制的新一代低压开关柜设备。

该设备适用于６９０Ｖ及以下三相交流５０Ｈｚ／６０Ｈｚ的控配电系统，作为低压马达控制和动力配电中心，可广泛应用于发电厂、变电站、工况企业等电力用户。

Ｅｄｉｓｏｎ　ＬＳＮ是符合　ＧＢ７２５１．１和　ＩＥＣ６１４３９－１标准的一款高性能、高可靠性低压开关设备，额定电流最大可达６３００Ａ，并通过国家强制性试验认证。

全系列的开关设备配合库柏中压开关设备、变压器、电容器、熔断器，极大的提升了库柏为客户提供最为优化的配电解决方案能力，该配电系统解决方案几乎可以覆盖所有的电能应用领域：●电厂、系统变电站　●汽车制造、数据中心　●　钢铁、冶金　●轨道交通、采矿　●工业设施、基础设施　●大型商用、民用住宅　●新能源、光伏、风电　●机场、港口　●制药、造纸　●石油、化工２、产品性能及特点２．１可靠性符合　ＧＢ７２５１．１和　ＩＥＣ６１４３９标准，全系列产品通过国家权威检测机构型式试验，并获第三方　３Ｃ认证，主要型式试验有：　●温升极限验证　●短路耐受强度验证　●介电性能验证　●电气间隙及爬电距离验证　●保护电路有效性验证　●机械操作验证　●防护等级验证　●制造厂通过　ＩＳＯ９００１，ＩＳＯ１４００１，ＯＨＳＡＳ１８００１体系认证　●系统设备采用高品质的库柏元器件，提高设备整体质量，保证设备寿命期限内均处于最佳运行状态　12017年12月版Edison LSN抽屉式低压开关设备２．２　系统安全■　主母排额定电流可高达６３００Ａ，主母线额定短时耐受电流高达１００ｋＡ／ｓ（有效值）／２２０ｋＡ（峰值）；■　Ｅｄｉｓｏｎ　ＬＳＮ采用　Ｆｏｒｍ３ｂ／４ｂ内部分隔形式，水平母线隔室与功能单元隔室之间用金属隔板分隔（３ｂ／４ｂ有）；电缆隔室与水平母线隔室间用金属隔板分隔（３ｂ／４ｂ有）；功能单元隔室之间用钢板分隔（３ｂ／４ｂ有）；功能单元关联的外接导体端子与其它功能单元端子和母线分隔（仅　４ｂ有）；有效防止开关元件因故障引起的燃弧与其它隔室或母线之间的事故蔓延，确保操作人员安全；■　可安装库柏可选的电弧故障保护系统　ＡＲＣＯＮ　®，ＡＲＭＳ®功能　，为人员和系统提供最高等级的安全保障。

低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。

MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。

二、技术参数1．装置的主要技术参数表1三、大抽屉图1① 合闸 ② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或○11 ⑨ ①② ③⑦⑥⑤④ ⑧ ⑩推进，其他任何状态都不能将其抽屉抽出或推进。

2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。

3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。

4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。

5、红色的指示灯是表示未送电，绿灯表示运行状态。

1、QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。

2、QS2一般为合闸状态。

六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯七、小抽屉使用1、把手只能在4状态可以抽出或推进。

2、合闸时，把手要推进去，顺时针旋转90度。

3 54 2 16783、本抽屉没有安装调试功能。

-内蒙古亿利热电厂工程低压抽屉式开关柜技术规范书（招标书）西安大唐电力设计研究院2006 年3月目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 需方工作7.工作安排8. 备品备件及专用工具9. 质量保证和试验10.包装和运输1总则1.1 本设备技术规范书适用于户内400V动力中心（PC）、电动机控制中心（MCC）及其附属设备，它包括开关柜本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求和相关要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范书和工业标准的优质产品。

1.3 如果供方没有以书面对本技术规范书的条文提出异议，那么需方将以认为供方提出的产品完全满足本协议的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本技术规范所使用的标准如与供方所执行的标准发生矛盾、或与供方所执行的标准不一致时，供方应按较高的标准执行。

1.5 本设备技术规范书经需、供双方确认后为订货合同的技术附件，与合同正文具有同等效力。

1.6 本设备技术规范书未尽事宜，由需、供双方共同协商确定。

2 技术要求2.1 环境条件2.1.1 海拔：1025m2.1.2 历年最高温度：+40.2℃2.1.3 历年最低温度：-34.5℃2.1.4 相对湿度（25℃时）年平均相对湿度：42%2.1.5 基本地震烈度：8度、0.3g2.1.6 污秽等级：Ⅳ级、爬距≥3.1cm/kV2.1.7 最大日温差：30K2.2 .工程条件2.2.1 系统概况2.2.1.1 系统额定电压：380V2.2.1.2 系统最高电压：420V2.2.1.3 系统额定频率：50Hz2.2.1.4 系统中性点接地方式：直接接地2.3 安装地点：PC柜为户内独立配电室，MCC柜为户内就地安装。

380V低压抽屉式开关柜技术规范书工程项目：xx供电局长岭培训基地工程广西电网公司xx供电局2010 年 07月目录1 总则2 技术条件和要求3 技术服务4 380V低压抽屉式开关柜主要技术参数5 质量保证和试验6 供货范围7 技术资料及图纸交付进度8 附图1总则提供设备的厂家，应获得ISO9000资格认证证书或具备等同质量认证证书，提供的产品应有两部鉴定文件或等同有效的证明文件，必须已经生产过三台以上类似或高于本技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

1.1本设备技术规范书适用于380V低压开关柜设备成套装置。

它提出了该装置的功能设计、结构、性能安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范，本技术规范书所使用标准如与供方执行标准不一致，按最高标准执行，供方应提供符合本规范书和工业标准的优质产品。

1.3如果供方没有以书面形式对本规范的条款提出异仪，则意味着供方提供的设备完全满足本书要求。

如有异议，不管多么微小，都应在报价书专门章节中以“对本规范书的意见和同规范书的差异”为标题加以详细说明。

1.4本技术规范经需、供双方确认后作为订货合同技术附件，于合同正文具有同等法律效力。

1.5本规范书未尽事宜，由需供双方协商确定。

2技术条件和要求2．1应遵循的主要现行标准：GB156-2007 《标准电压》GB50054-1994 《低压配电装置设计规范》GB/T14048.1-93 《低压开关设备和控制设备总则》GB14048.1-89 《低压设备和控制设备》GB7251-1997 《低压成套开关设备和控制设备》GB4942.2-85 《低压电器防护等级》DL/T5137-2001 《电测量仪表及电能计量装置设计技术规程》GB9466-88 《低压电器成套开关设备基本试验方法》GB988-82 《低压电器基本试验方法》IEC144 《低压开关设备和控制设备外壳防护等级》IEC439 《低压开关设备和控制设备装置》2.2使用环境条件2.2.1周围空气温度最高温度：+40℃最低温度：-25℃最大日温差：25K平均温度：+22℃2.2.2海拔高度：≤1000m2.2.3最大风速：35m/s。

安装使用说明书G C K -CAL-FENGHAI.-(YICAI)-Company One1低压抽屉式开关柜 (GCK)安装使用说明书塞贝克（深圳）电力技术有限公司一、产品概述GCK低压开关柜具有国际先进的水平的组合式低压成套开关设备，由动力配电中心(PC)和电动机控制中心(MMC)二部分组成，用于交流50Hz，额定工作电压660V及以下的三相配电系统中。

作为电力系统发电厂，变电站、工矿企业和高层建筑中受电、馈电、照明、电动机控制和无功补偿等用。

GCK低压开关柜符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。

二、产品型号含义三、产品使用环境1、周围空气温度不高于+40℃不低于-5℃，24小时内平均温度不得高于+35℃，超过时，需根据实际情况降容运行。

2、户内使用，使用地点的海拔高度不得超过2000m。

3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整(符合GBJ232-82标准)。

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

6、用户有特殊要求时，可以与制造厂协商解决。

7、性能指标装置的设计符合下列标准IEC439－1 低压成套开关设备和控制设备GB7251 低压成套开关设备1、装置框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。

框架结构的连接采用了新工艺的自攻螺钉和ESLOK螺丝，所有框架零件均为免维修型，单面安装，布局紧凑、操作安全，框架结构无需专用工具即能组装成各种型式的柜体。

2、装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各单元的功能相对独立。

3、功能单元a. 抽屉层高的模数为25mm。
