城轨车辆车体结构

城市轨道交通车辆的车体结构组成讲解城市轨道交通是一种现代化的公共交通方式，其车辆的车体结构组成非常重要。

车体结构不仅影响车辆的外观和舒适性，还决定了车辆的安全性和运行效能。

本文将从车体整体结构、车体材料、车体重量和车体附属设备四个方面，对城市轨道交通车辆的车体结构进行详细讲解。

一、车体整体结构城市轨道交通车辆的车体主要由车体壳体、车体底盘和车体屋盖三部分组成。

车体壳体是车体的主体结构，承担着车辆的荷载和保护乘客的功能。

车体底盘是承载轮对和悬挂系统的基础部件，其结构应具备足够的强度和刚度，以保证车辆在运行过程中的稳定性和可靠性。

车体屋盖则是覆盖在车体顶部，旨在提供乘客休息和储物的空间。

二、车体材料城市轨道交通车辆的车体材料决定了车体的强度、重量和耐久性。

目前常用的车体材料包括钢材、铝合金和复合材料。

钢材具有较高的强度和刚度，适用于承受较大荷载的部件，如车体壳体和底盘。

铝合金具有较好的耐腐蚀性和成形性，适用于车体屋盖等外壳部件。

复合材料具有较高的强度和轻量化的特点，适用于提高车辆整体的耐久性和乘坐舒适度。

三、车体重量城市轨道交通车辆的车体重量直接影响着车辆的能耗和运行成本。

因此，车体重量的控制十分重要。

一方面，车体结构需要具备足够的强度和刚度，以保证车辆的运行安全；另一方面，车体结构需要尽可能地轻量化，以降低能耗和提高运行效能。

因此，车体结构的设计需要在强度和重量之间找到一个平衡点，通过优化设计和材料选择，使车辆在满足强度要求的同时，尽可能地减轻车体重量。

四、车体附属设备城市轨道交通车辆的车体还包括一些附属设备，如车门、窗户、灯光和通风系统等。

这些设备主要用于提供乘客进出车辆的通道，保证车内的采光和通风，以及提供车辆行驶时的灯光照明。

车辆的附属设备需要与车体的结构相适应，确保设备的稳固性和可靠性。

同时，附属设备的设计还需要满足乘客的舒适性和安全性要求。

城市轨道交通车辆的车体结构组成是一个综合性的工程问题，需要考虑多个因素的综合影响。

城市轨道车辆车体分析和结构说明首先，城市轨道车辆的车体通常由铝合金或不锈钢材料构成，这些材料具有较轻的重量和高的强度，能够提供良好的结构支撑和碰撞吸能性能。

车体结构以箱型结构为主，具有强度高、刚性好的特点，能够抵抗外部冲击和扭曲变形。

此外，车体采用分割式结构设计，方便维修和更新车辆的各个组件，降低了维护成本。

其次，城市轨道车辆的车体结构包括车头、车体和车尾三个部分。

车头通常配备了自动驾驶系统和防撞装置，以保证列车在行驶过程中能够准确无误地运行，同时提供紧急制动功能，确保乘客的安全。

车体部分由若干车厢组成，车厢之间通过连接节进行连接。

车厢内部设有座椅、扶手、垂直支撑杆等设施，以提供乘客的座位和站立空间，并通过各种装饰和灯光设计，提供舒适和宜人的乘坐环境。

车尾部分通常安装有备用能源设备和故障排除系统，以应对紧急情况和故障发生时的处理。

另外，为了提高乘客的安全性和舒适性，城市轨道车辆还采用了一系列的防振、减噪和减震设计。

例如，车轮和轨道之间安装了减震橡胶垫，用于减少车辆和轨道之间的冲击和振动。

车厢底部和车体的结构也采用了一些减震和吸震材料，以降低乘客的震动感和噪音。

车厢内的扶手和座位也采用了防滑和减振材料，提供更好的乘车体验。

此外，城市轨道车辆还配备了先进的空调和通风系统，以保持车厢内的舒适温度和空气流通。

车体上还安装了紧急开门装置和灭火设备，确保乘客在紧急情况下的安全疏散和火灾防控。

总之，城市轨道车辆的车体设计和结构旨在提供乘客的安全、舒适和便利性。

通过采用适当的材料和结构设计，车体具有较轻的重量和高的强度，能够抵抗冲击和变形。

同时，车体还配备了各种防振、减噪和减震设计，以提供更加舒适的乘车环境。

通过不断改进和创新，城市轨道车辆的车体设计和结构将进一步满足乘客的需求，并为城市交通提供更加高效和智能的解决方案。

城市轨道交通车辆构造总结城市轨道交通车辆是一种特殊类型的车辆，它们被用于在城市之间或城市内运输乘客。

这些车辆的构造通常包括以下几个方面：1. 车体结构：城市轨道交通车辆的车体通常由强度高的钢材制成，以提供足够的支撑和安全性能。

车体通常具有流线型设计，以减少空气阻力和提高列车的运行效率。

车辆的车体外部还会涂有特殊的防腐涂料，以保护车体免受恶劣环境的影响。

2. 轮组系统：轨道交通车辆的轮组系统包括车轮、轴承和轴箱等组件。

车轮通常由坚固耐磨的合金钢制成，以承受列车的重量和运行时的冲击力。

轴承则被用于支撑车轮，并减少摩擦阻力。

轴箱则被安装在车体下部，用于将轴承和车轮与车体连接起来。

3. 牵引系统：城市轨道交通车辆的牵引系统用于向车辆提供动力。

常见的牵引系统包括电动牵引系统和内燃牵引系统。

电动牵引系统通过电动机和电池组提供动力，而内燃牵引系统则使用燃油发动机来驱动车辆。

这些牵引系统通常还包括变速器和传动装置，以调节车辆的速度和扭矩。

4. 控制系统：城市轨道交通车辆的控制系统用于监控车辆的运行状态并控制车辆的行驶。

控制系统可以包括传感器、计算器和执行器等组件。

传感器用于收集车辆的运行数据，计算器则根据这些数据进行计算和分析，最后执行器用于控制车辆的操作，例如加速、减速和制动等。

5. 客舱设计：城市轨道交通车辆的客舱设计通常会考虑乘客的舒适性和安全性。

客舱内部通常会安装座椅、扶手和把手等设施，以提供乘客的舒适支撑和稳定性。

此外，车厢内也会配备紧急疏散设备，例如灭火器和逃生门，以应对紧急情况。

综上所述，城市轨道交通车辆的构造包括车体结构、轮组系统、牵引系统、控制系统和客舱设计等方面。

这些构造的设计和制造都是为了提供安全、高效和舒适的乘坐体验。

城市轨道交通简称为城轨。

城轨车辆车体按材料不同，可分为耐候钢车体、不锈钢车体、铝合金车体三种。

城轨车辆的车体采用由车底架、侧墙、车顶、端墙（驾驶室）四大部分组成的封闭筒形薄壳整体承载结构。

1,底架列车底架就是由各种纵向钢梁和横向钢梁组成的长方形构架。

它承托着车体，是车体的基础。

车底架上部车体及承载物的全部重量，并通过上、下心盘将重量传给行走部。

在列车运行时，它还承受机车牵引力及列车运行中所引起的各种冲击力及其它外力。

2,侧墙钢制车体的侧墙由边梁、立柱、窗立柱和墙板等零部件组成。

在车门周围设有门边立柱和横梁进行补强。

铝合金车体的侧墙，左右各有五个车门和四个车窗，而侧墙的上部又与车顶部件组合在一起。

3、车顶。

钢制车体的车顶，由边梁、弯梁、纵向梁、顶板和车顶端部组成。

不锈钢车体的车顶有波纹顶板、车顶弯梁、侧顶板、空调机组平台等几部分组成。

铝合金车体的车顶，两侧小圆弧部分采用形状复杂的中空截面挤压铝型材，中部大圆弧部分为带有纵向加强杆件的挤压成形的车顶板，其长度与车顶等长，车顶组装时仅仅留下几条与车顶等长的纵向长焊缝。

4、端墙。

地铁车辆两端的驾驶室端墙设有端门，在端门两边设有立柱进行补强外，其他结构基本与侧墙结构类似。

其余端墙基本农贯通道，端板安装在两侧墙板和车顶之间，用于连接贯通道。

城轨车辆内饰。

客室车箱结构。

客室车箱一般由客室座椅、扶手、屏风、车窗、车门和其他设备构成的。

1.客室座椅。

现在城轨车辆的客室座椅都采用新型的防火材料，大多由钢骨架支撑的玻璃制品，采用符合人体工程学习的造型，座椅颜色以蓝色为主。

每个座椅宽为430mm，按2个座位或6个座位为一组，固定在车体侧墙上，没有与地板连接。

列车的供暖设备装在座椅下，保证暖空气覆盖车箱底部，避免头顶热风造成乘客燥热、头晕。

2.扶手和屏风。

水平、垂直扶手和侧边屏风由抛光的不锈钢材料制成。

以某地铁车辆为例，每节A车的扶手有：14个连续的从顶板到地板的垂直扶手，13个水平扶手与垂直扶手连接，10个屏风在每节车的右侧，9个对称的屏风在车的左边（由于ATC室的存在）1个水平拉手，22个把手。

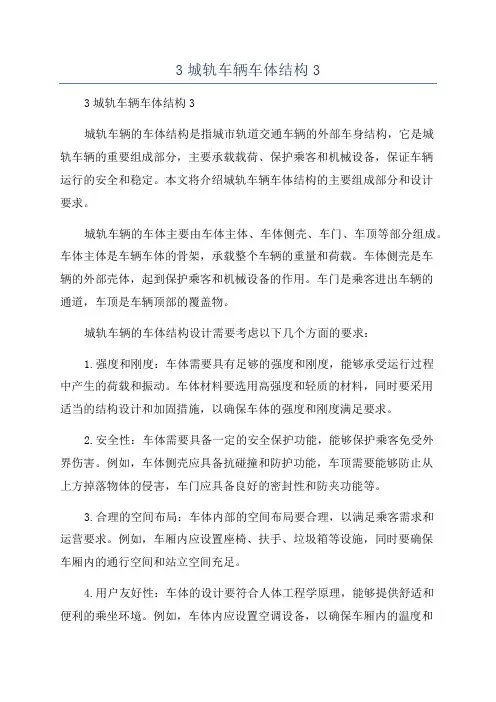

3城轨车辆车体结构33城轨车辆车体结构3城轨车辆的车体结构是指城市轨道交通车辆的外部车身结构，它是城轨车辆的重要组成部分，主要承载载荷、保护乘客和机械设备，保证车辆运行的安全和稳定。

本文将介绍城轨车辆车体结构的主要组成部分和设计要求。

城轨车辆的车体主要由车体主体、车体侧壳、车门、车顶等部分组成。

车体主体是车辆车体的骨架，承载整个车辆的重量和荷载。

车体侧壳是车辆的外部壳体，起到保护乘客和机械设备的作用。

车门是乘客进出车辆的通道，车顶是车辆顶部的覆盖物。

城轨车辆的车体结构设计需要考虑以下几个方面的要求：1.强度和刚度：车体需要具有足够的强度和刚度，能够承受运行过程中产生的荷载和振动。

车体材料要选用高强度和轻质的材料，同时要采用适当的结构设计和加固措施，以确保车体的强度和刚度满足要求。

2.安全性：车体需要具备一定的安全保护功能，能够保护乘客免受外界伤害。

例如，车体侧壳应具备抗碰撞和防护功能，车顶需要能够防止从上方掉落物体的侵害，车门应具备良好的密封性和防夹功能等。

3.合理的空间布局：车体内部的空间布局要合理，以满足乘客需求和运营要求。

例如，车厢内应设置座椅、扶手、垃圾箱等设施，同时要确保车厢内的通行空间和站立空间充足。

4.用户友好性：车体的设计要符合人体工程学原理，能够提供舒适和便利的乘坐环境。

例如，车体内应设置空调设备，以确保车厢内的温度和湿度适宜；车门的开闭操作应方便快捷，车门的宽度和高度应满足乘客进出的需要。

5.维修和检修的便利性：车体结构设计应考虑到维修和检修的便利性，以减少维修工作的难度和时间。

例如，车体应设置维修孔和检修门，以便维修人员能够方便地进行维修和检修工作。

总之，城轨车辆的车体结构是保证车辆安全、舒适和可靠运行的重要因素。

在车体结构设计中，需要综合考虑强度、刚度、安全性、空间布局、用户友好性和维修便利性等方面的要求，以确保城轨车辆的安全和运营效果。

城市轨道车辆的组成以城市轨道车辆的组成为题，我们将介绍城市轨道车辆的各个部分以及其功能。

一、车体结构城市轨道车辆的车体通常由钢材制成，具有足够的强度和刚度来承受车辆的运行和载荷。

车体外部通常采用铝合金或不锈钢面板进行装饰，以提高车辆的美观性和耐腐蚀性。

车体内部则设计有座椅、扶手、车门等设施，以提供乘客的舒适感和便利性。

二、动力系统城市轨道车辆的动力系统通常由电动机、牵引系统和能源供应系统组成。

电动机负责提供车辆的动力，通常采用交流电机或直流电机。

牵引系统则将电动机的动力传输到车轮上，通常采用齿轮传动或牵引电缆传动。

能源供应系统则提供电能给电动机，通常通过接触网或第三轨供电。

三、制动系统城市轨道车辆的制动系统用于控制车辆的速度和停车。

常见的制动系统有机械制动、电阻制动和电子制动等。

机械制动通常采用摩擦制动或电磁制动，通过摩擦力或电磁力来减速或停车。

电阻制动通过将电动机的旋转能量转化为电能来减速或停车。

电子制动则通过控制电动机的电流来实现减速或停车。

四、辅助设备城市轨道车辆的辅助设备包括通信设备、监控设备、空调设备、照明设备等。

通信设备用于车辆之间的通信和与控制中心的通信。

监控设备用于监视车辆的运行状态和乘客的安全。

空调设备用于调节车辆内部的温度和湿度，以提供乘客的舒适感。

照明设备用于照亮车辆内部和外部环境。

五、安全设备城市轨道车辆的安全设备主要包括紧急制动系统、火灾报警系统和紧急疏散设备等。

紧急制动系统用于在紧急情况下迅速停车，以保证乘客的安全。

火灾报警系统用于监测车辆内部的温度和烟雾，一旦发现火灾，会自动报警并采取相应的措施。

紧急疏散设备包括紧急出口、灭火器等，用于在紧急情况下疏散乘客和灭火。

六、车辆控制系统城市轨道车辆的控制系统用于控制车辆的运行和停车。

常见的控制系统有自动驾驶系统和人工驾驶系统。

自动驾驶系统通过车载计算机和传感器来实现车辆的自动控制，可以实现列车的自动驾驶和自动停车。

人工驾驶系统则由驾驶员来控制车辆的运行和停车。
