城市轨道交通车辆工程第四章 城轨车辆车体结构

城市轨道交通车辆的车体结构组成讲解城市轨道交通是一种现代化的公共交通方式，其车辆的车体结构组成非常重要。

车体结构不仅影响车辆的外观和舒适性，还决定了车辆的安全性和运行效能。

本文将从车体整体结构、车体材料、车体重量和车体附属设备四个方面，对城市轨道交通车辆的车体结构进行详细讲解。

一、车体整体结构城市轨道交通车辆的车体主要由车体壳体、车体底盘和车体屋盖三部分组成。

车体壳体是车体的主体结构，承担着车辆的荷载和保护乘客的功能。

车体底盘是承载轮对和悬挂系统的基础部件，其结构应具备足够的强度和刚度，以保证车辆在运行过程中的稳定性和可靠性。

车体屋盖则是覆盖在车体顶部，旨在提供乘客休息和储物的空间。

二、车体材料城市轨道交通车辆的车体材料决定了车体的强度、重量和耐久性。

目前常用的车体材料包括钢材、铝合金和复合材料。

钢材具有较高的强度和刚度，适用于承受较大荷载的部件，如车体壳体和底盘。

铝合金具有较好的耐腐蚀性和成形性，适用于车体屋盖等外壳部件。

复合材料具有较高的强度和轻量化的特点，适用于提高车辆整体的耐久性和乘坐舒适度。

三、车体重量城市轨道交通车辆的车体重量直接影响着车辆的能耗和运行成本。

因此，车体重量的控制十分重要。

一方面，车体结构需要具备足够的强度和刚度，以保证车辆的运行安全；另一方面，车体结构需要尽可能地轻量化，以降低能耗和提高运行效能。

因此，车体结构的设计需要在强度和重量之间找到一个平衡点，通过优化设计和材料选择，使车辆在满足强度要求的同时，尽可能地减轻车体重量。

四、车体附属设备城市轨道交通车辆的车体还包括一些附属设备，如车门、窗户、灯光和通风系统等。

这些设备主要用于提供乘客进出车辆的通道，保证车内的采光和通风，以及提供车辆行驶时的灯光照明。

车辆的附属设备需要与车体的结构相适应，确保设备的稳固性和可靠性。

同时，附属设备的设计还需要满足乘客的舒适性和安全性要求。

城市轨道交通车辆的车体结构组成是一个综合性的工程问题，需要考虑多个因素的综合影响。

城市轨道车辆车体分析和结构说明首先，城市轨道车辆的车体通常由铝合金或不锈钢材料构成，这些材料具有较轻的重量和高的强度，能够提供良好的结构支撑和碰撞吸能性能。

车体结构以箱型结构为主，具有强度高、刚性好的特点，能够抵抗外部冲击和扭曲变形。

此外，车体采用分割式结构设计，方便维修和更新车辆的各个组件，降低了维护成本。

其次，城市轨道车辆的车体结构包括车头、车体和车尾三个部分。

车头通常配备了自动驾驶系统和防撞装置，以保证列车在行驶过程中能够准确无误地运行，同时提供紧急制动功能，确保乘客的安全。

车体部分由若干车厢组成，车厢之间通过连接节进行连接。

车厢内部设有座椅、扶手、垂直支撑杆等设施，以提供乘客的座位和站立空间，并通过各种装饰和灯光设计，提供舒适和宜人的乘坐环境。

车尾部分通常安装有备用能源设备和故障排除系统，以应对紧急情况和故障发生时的处理。

另外，为了提高乘客的安全性和舒适性，城市轨道车辆还采用了一系列的防振、减噪和减震设计。

例如，车轮和轨道之间安装了减震橡胶垫，用于减少车辆和轨道之间的冲击和振动。

车厢底部和车体的结构也采用了一些减震和吸震材料，以降低乘客的震动感和噪音。

车厢内的扶手和座位也采用了防滑和减振材料，提供更好的乘车体验。

此外，城市轨道车辆还配备了先进的空调和通风系统，以保持车厢内的舒适温度和空气流通。

车体上还安装了紧急开门装置和灭火设备，确保乘客在紧急情况下的安全疏散和火灾防控。

总之，城市轨道车辆的车体设计和结构旨在提供乘客的安全、舒适和便利性。

通过采用适当的材料和结构设计，车体具有较轻的重量和高的强度，能够抵抗冲击和变形。

同时，车体还配备了各种防振、减噪和减震设计，以提供更加舒适的乘车环境。

通过不断改进和创新，城市轨道车辆的车体设计和结构将进一步满足乘客的需求，并为城市交通提供更加高效和智能的解决方案。

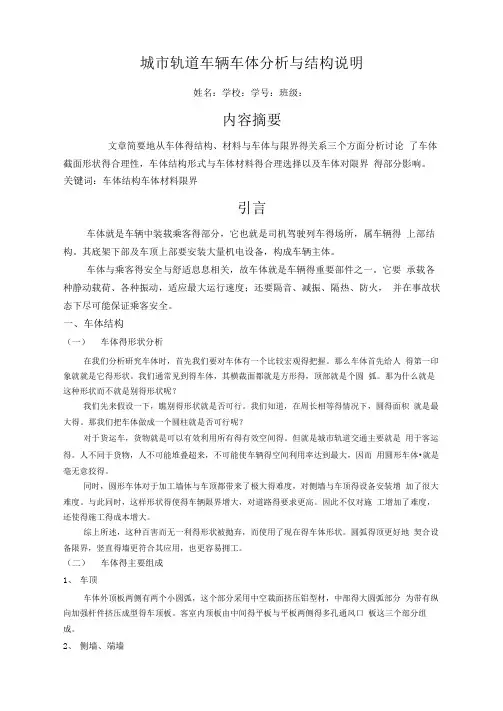

城市轨道车辆车体分析与结构说明姓名：学校：学号：班级：内容摘要文章简要地从车体得结构、材料与车体与限界得关系三个方面分析讨论了车体截面形状得合理性，车体结构形式与车体材料得合理选择以及车体对限界得部分影响。

关键词：车体结构车体材料限界引言车体就是车辆中装载乘客得部分，它也就是司机驾驶列车得场所，属车辆得上部结构。

其底架下部及车顶上部要安装大量机电设备，构成车辆主体。

车体与乘客得安全与舒适息息相关，故车体就是车辆得重要部件之一。

它要承载各种静动载荷、各种振动，适应最大运行速度；还要隔音、减振、隔热、防火，并在事故状态下尽可能保证乘客安全。

一、车体结构（一）车体得形状分析在我们分析研究车体时，首先我们要对车体有一个比较宏观得把握。

那么车体首先给人得第一印象就就是它得形状。

我们通常见到得车体，其横裁面都就是方形得，顶部就是个圆弧。

那为什么就是这种形状而不就是别得形状呢？我们先来假设一下，瞧别得形状就是否可行。

我们知道，在周长相等得情况下，圆得面积就是最大得。

那我们把车体做成一个圆柱就是否可行呢？对于货运车，货物就是可以有效利用所有得有效空间得。

但就是城市轨道交通主要就是用于客运得。

人不同于货物，人不可能堆叠超来，不可能使车辆得空间利用率达到最大，因而用圆形车体•就是毫无意狡得。

同时，圆形车体对于加工墙体与车顶都带来了极大得难度，对侧墻与车顶得设备安装增加了很大难度。

与此同时，这样形状得使得车辆限界增大，对道路得要求更高。

因此不仅对施工增加了难度，还使得施工得成本增大。

综上所述，这种百害而无一利得形状被拋弃，而使用了现在得车体形状。

圆弧得顶更好地契合设备限界，竖直得墙更符合其应用，也更容易拥工。

（二）车体得主要组成1、车顶车体外顶板两侧有两个小圆弧，这个部分采用中空裁面挤压铝型材，中部得大圆弧部分为带有纵向加强杆件挤压成型得车顶板。

客室内顶板由中间得平板与平板两侧得多孔通风口板这三个部分组成。

2、侧墙、端墙车体得侧墙左右冬有五扇车门与四个车窗，被分割成六块分部件，各分部件亦为整体得挤压铝型材。

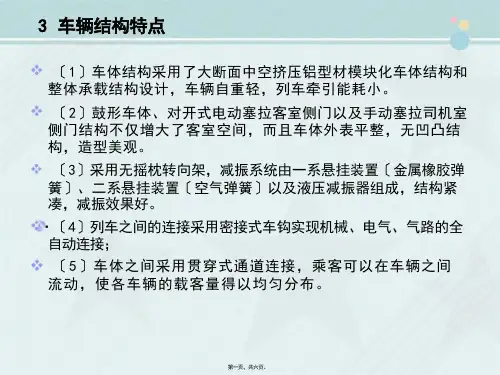

城轨交通车辆的结构组成一、车体车体分有司机室车体和无司机室车体。

车体的主要作用是容纳乘客，为司机提供驾驶空间，安装其他设备、部件。

城轨交通车辆车体一般采用整体承载钢结构或铝合金、不锈钢等轻金属结构，以便在满足强度、刚度要求的同时最大限度地减轻自重。

车体由车顶、底架、端墙、侧墙、车窗、车门等组成。

城轨车辆的车体服务于市内公共交通，因此车内座位少，提供站立的空间相对大一些。

二、转向架转向架是城轨交通车辆的走行装置，安装在车体与轨道之间，用来牵引和引导车辆沿轨道行驶，承受、传递车体与轨道之间的各种载荷并缓和其动力作用，是保证车辆运行品质的关键部件。

转向架一般由构架、轮对轴箱装置、弹簧悬挂装置、制动装置等组成。

城轨交通车辆转向架有动力转向架和非动力（拖车）转向架之分，动力转向架装包括牵引电机及传动装置。

三、牵引缓冲连接装置城轨列车的编组必须依靠车钩缓冲和贯通道装置，其中车钩是连接车辆、传递纵向力的装置。

车钩上安装有缓冲器，可缓和纵向冲击力，并连接车辆之间的电路和空气管路；贯通道是列车车队中车辆与车辆之间客室的连接通道。

城轨列车一般采用密接式车钩和宽体式贯通道。

四、制动装置制动装置是保证列车运行安全所必不可少的装置。

不管是动车还是拖车都设有制动装置，它可以保证运行中的列车按需要减速或在规定的距离内停车。

城轨车辆制动装置除常规的空气制动装置外，还有再生制动、电阻制动和磁轨制动等先进的装置。

五、车辆设备车辆设备包括服务于乘客的设备和服务于车辆运行的设备。

主要服务于乘客的设备有车内照明、广播、通风、取暖、空调、座椅、吊环、扶手等设备。

服务于车辆运行的设备一般不占车内空间，吊挂于车底的有蓄电池箱、斩波器、逆变器、继电器箱、主控制箱、接触器箱、空气压缩机组、储风缸等，安装于车顶的有空调单元、受电弓等。

车辆电气包括车辆上的各种电气设备及其控制电路。

按其作用和功能可分为主电路系统、辅助电路系统和电子与控制电路系统。

城市轨道交通车辆构造-车体引言城市轨道交通是现代城市公共交通系统的重要组成部分，其中车体是车辆的重要组成部分之一。

本文将介绍城市轨道交通车辆构造中车体的相关内容，包括车体的结构、材料、设计要求等方面的内容。

1. 车体结构城市轨道交通车辆的车体结构一般包括车顶、车侧、车底、车端四个部分。

下面将对这四个部分进行详细介绍。

1.1 车顶城市轨道交通车体的车顶主要用于安装车辆的控制系统、通风系统等设备，保证车内的正常运行和乘客的舒适度。

车顶一般采用铝合金或碳纤维等轻质材料制作，以减轻整个车体的重量。

1.2 车侧车体的车侧是车辆的外壳部分，起到保护乘客和车辆内部设备的作用。

车侧一般由钢板制成，并在表面进行防腐处理和喷涂防尘漆。

车侧上还设有车门，方便乘客上下车。

1.3 车底车体的车底是支撑整个车体的基础部分，一般由钢材制成，并设置有悬挂装置和缓冲装置，以减少车辆在运行过程中的震动和噪音。

车底还安装有电动机和传动装置等重要组件。

1.4 车端车体的车端是车辆的前后部分，连接车厢和司机室。

车端一般采用钢材制作，并加强结构以保证载客安全。

车端还设有防撞装置和部分车辆控制设备。

2. 车体材料城市轨道交通车体的材料选择对车辆的性能和耐用性有重要影响。

以下是常用的车体材料：2.1 钢材钢材是城市轨道交通车体最常用的材料之一。

它具有强度高、抗震性好、成本低等优点，能够满足车体的强度和刚度要求。

但钢材的重量较大，需要进行防腐处理来延长使用寿命。

2.2 铝合金铝合金是一种轻质高强度的材料，被广泛应用于城市轨道交通车体的制造中。

它具有重量轻、抗腐蚀性好等优点，可以有效减轻整个车体的重量，并提高车辆的运行效率。

2.3 碳纤维复合材料碳纤维复合材料是一种高强度、轻质的材料，具有优异的机械性能和耐腐蚀性能。

它被广泛应用于高速列车等特殊领域，可以显著提高车体的强度和刚度，同时减轻车体的重量。

3. 车体设计要求城市轨道交通车辆的车体设计要满足以下几个方面的要求：3.1 强度和稳定性车体需要具备足够的强度和稳定性，能够承受列车在运行过程中的惯性力和外部碰撞等作用，保证乘客和车辆的安全。
