旋风分离器气固两相流数值模拟及性能分析共3篇旋风分离器气固两相流数值模拟及性能分析1旋风分离器气固两相流数值模拟及性能分析旋风分离器是一种广泛应用于化工、环保、电力等领域的气固分离设备，其利用离心力将气固两相流中的颗粒物分离出来，一般被用作除尘和粉尘回收设备。
本文将介绍旋风分离器的气固两相流数值模拟及性能分析。
气固两相流是指气体与固体颗粒混合物流动的状态。
旋风分离器中的气固两相流在进入设备后，经过导流装置后便会进入旋风筒，此时气固两相流呈螺旋上升流动状态，颗粒物受到离心力的作用被抛向旋风筒壁，而气体则从旋风筒顶部中心脱离，从出口排放。
因此，旋风分离器气固两相流的流体物理特性显得尤为重要。
本文采用计算流体力学（Computational Fluid Dynamics，CFD）方法对旋风分离器气固两相流进行数值模拟。
对于气体流动部分，采用了二维轴对称的控制方程式，包括连续性方程、动量方程和能量方程，而对于颗粒物流动部分，采用了颗粒物轨迹模型（Particle Tracking Model，PTM）。
在数值模拟过程中，采用了FLUENT软件进行求解，其中的数值算法采用双重电子数法（Electron Electrostatic Force Field，E3F2）。
数值模拟结果显示，在旋风分离器中，气体的流速主要集中在筒壁附近，而在离筒中心较远的地方，则流速较慢，颗粒物则以螺旋线的方式向旋风筒壁移动，并沿着筒壁向下运动。
颗粒物在旋风筒中受到离心力的作用后，其分布状态将随着离心力的变化而变化，最终沉积在筒壁处。
数值模拟结果还表明，旋风分离器的分离效率随着旋风筒直径的增加而增加。
为了验证数值模拟结果的可信度，实验室制作了一个小型旋风分离器进行了实验研究。
实验结果表明，数值模拟与实验结果相比较为一致，通过数值模拟可以较好地描述旋风分离器中气固两相流动的情况并用于性能预测。
综合来看，数值模拟是一种较为有效的旋风分离器气固两相流性能分析方法，可以较好地预测旋风分离器的分离效率和颗粒物的分布状态，为旋风分离器的设计和优化提供了有力支持综上所述，本文利用数值模拟方法和实验研究相结合的方式，对旋风分离器的气固两相流动性能进行了分析。
气固分离装置气力输送是气固两相流体，输送到尾端时固体散料落进接收设备而气体则排空或者回收再利用，这就需要气固分离设备将固体散料与气体分离开来。
1，正压输送系统所用气固分离装置：是指低中压稀相正压输送和高压密相正压输送，气固分离装置包括布袋除尘器、旋风分离器、沉降式大型料仓（惯性除尘器）、湿法洗涤除尘设备，以上这些设备都是除尘系统的专用设备，气力输送系统中所使用的气固分离设备则借用了这些除尘系统的专用设备，也就是说气力输送中所使用的气固分离设备就是使用了没有经过任何改动的布袋除尘器、旋风分离器、惯性除尘器和湿法洗涤除尘设备。
1.1气固分离装置工作原理：A，布袋除尘器：以针刺毡布袋过滤粉尘，通常采用脉冲反吹进行清灰，详见附录，布袋属于深层过滤，也就是类似“棉被”，粉尘进入“棉被”内部达到一定数量后，“棉被”就会形成依靠粉尘过滤的过滤层将粉尘阻挡在布袋的外面，气体则穿过布袋而排空，以此达到气固分离之目的。
布袋除尘器的处理风量能力正比于其布袋总过滤面积，一般每平方米过滤面积所对应的能够处理输送风量为15~60 Nm3/h，如果粉尘浓度高应该适当加大过滤面积。
如果超细粉尘含量多则应该选择覆膜布袋或加厚布袋。
B, 旋风分离器：含物料的气固两相流体切向进入旋风分离器的圆形筒体，由于离心力的作用密度大的物料流会沿着圆形筒体的内壁旋转并一边旋转一边逐渐下落并由筒体的底部排出，而密度小的气体则被挤压到中部，气体一边旋转一边逐渐上升并由上口排空，以此达到气固分离之目的。
风量不变时增大旋风分离器的直径则离心力减小旋风分离效果变差。
旋风分离器的直径减小则处理量变小且大量物料短路从排空口排出跑灰。
因此使用旋风分离器时其尺寸必须适合所需处理的风量。
具体尺寸应该参考“除尘设备”书籍有关旋风分离器章节选取。
旋风分离器的进口风速一般在10-15米每秒，风速太高则出现混乱的扰流失去依靠离心力进行气固分离的作用，风速太低则离心力减小旋风分离效果变差。
气固分离设备(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1.气固分离器工业上实用的气固分离设备一般可归纳为四大类：重力沉降器的结构最简单，造价低，但气速较低，使设备很庞大，而且一般只能分离100μm以上的粗颗粒。
若利用惯性效应使颗粒从气流中分离出来，就可大大提高气流速度，使设备紧凑，这便是惯性分离器，常可作为含尘量高的气体预处理用。
若再使气流做高速旋转，则颗粒可受到几千倍于重力的离心力，可分离5-10μm 左右的颗粒，这就是各种旋风分离器。
这类靠机械力将颗粒从气流中分离出来的设备，造价不高，维护简单，应用广泛。
过滤法可将0.1-1μm微粒有效地补集下来，只是滤速不能高，设备庞大，排料清灰较困难，滤料易损坏。

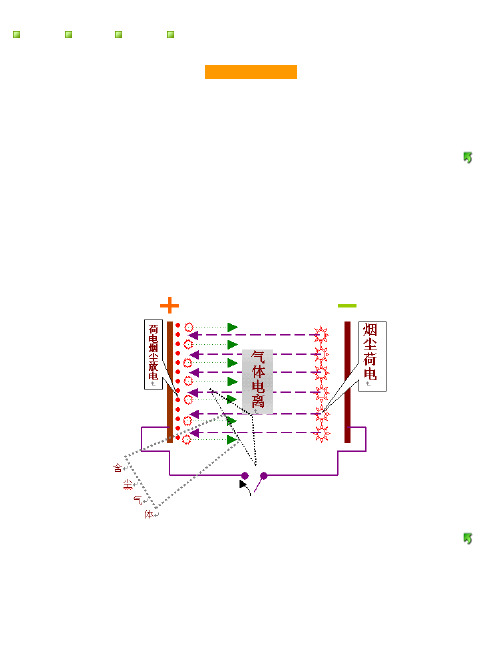

电除尘对0.01-1μm微粒有很好的分离效率，但要求颗粒的比电阻值在104-5×104Ω.cm间，所含颗粒浓度一般在30g/Nm3以下为宜。
该设备造价高，操作管理的要求也高。
重力沉降器是一种只依靠颗粒在重力场中发生的沉降作用而将颗粒从气流中分离出来的设备，典型结构如下：设入口含尘气流内颗粒沿入口截面上市均匀分布的，进入沉降器后，气速变小，一般属于层流范围，颗粒则在重力场作用下逐渐沉降下来沉寂在器的下部而被带走。
惯性分离器在惯性分离器内，主要是使气流急速转向，或冲击在挡板上再急速转向，其中颗粒由于惯性效应，其运动轨迹便会偏离气流轨迹，从而使两者获得分离。
气流速度高，这种惯性效应就打，所以这种分离器体积不会太大，可捕集到30-40μm的颗粒。
无分流式惯性分离器，下图入口气流作为一个整体，依靠较为急剧的转折，使颗粒在惯性效应下分离出来，结构简单，但分离效率不高。
分流式惯性分离器：为使任意一股都有同样的较小回转半径及较大回转角，可以采用各种挡板结构，最简单如下百叶窗式挡板。
提高气流在急剧转折前得速度，可以有效提高分离效率，但如果过高又引起颗粒二次飞扬，一般选用12-15m/s。
气固分离器的工作原理
气固分离器是一种用于分离气体与固体颗粒的设备，其工作原理基于重力、惯性和滑移等作用力。
当气体与固体颗粒混合物流入分离器后，由于气体的惯性作用力，颗粒会被甩到分离器壁上，从而分离出来。
在分离器中，气体与固体颗粒经过多次碰撞，颗粒的惯性作用力之间互相干扰，使得固体颗粒逐渐向下沉降，最终被收集在分离器下部的固体颗粒收集器中，而气体则从分离器的出气口排出。
一些类型的气固分离器还包括附加的过滤器，以去除更小的颗粒，进一步提高分离效率。
总的来说，气固分离器的工作原理就是利用气体和固体颗粒之间的基本物理力学作用，将它们分离开来，从而实现对气体和固体颗粒的有效处理。
气固分离设备Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】1.气固分离器工业上实用的气固分离设备一般可归纳为四大类：重力沉降器的结构最简单，造价低，但气速较低，使设备很庞大，而且一般只能分离100μm以上的粗颗粒。
若利用惯性效应使颗粒从气流中分离出来，就可大大提高气流速度，使设备紧凑，这便是惯性分离器，常可作为含尘量高的气体预处理用。
若再使气流做高速旋转，则颗粒可受到几千倍于重力的离心力，可分离5-10μm左右的颗粒，这就是各种旋风分离器。
这类靠机械力将颗粒从气流中分离出来的设备，造价不高，维护简单，应用广泛。
过滤法可将μm微粒有效地补集下来，只是滤速不能高，设备庞大，排料清灰较困难，滤料易损坏。
电除尘对μm微粒有很好的分离效率，但要求颗粒的比电阻值在104-5×104Ω.cm间，所含颗粒浓度一般在30g/Nm3以下为宜。
该设备造价高，操作管理的要求也高。
重力沉降器是一种只依靠颗粒在重力场中发生的沉降作用而将颗粒从气流中分离出来的设备，典型结构如下：设入口含尘气流内颗粒沿入口截面上市均匀分布的，进入沉降器后，气速变小，一般属于层流范围，颗粒则在重力场作用下逐渐沉降下来沉寂在器的下部而被带走。
惯性分离器在惯性分离器内，主要是使气流急速转向，或冲击在挡板上再急速转向，其中颗粒由于惯性效应，其运动轨迹便会偏离气流轨迹，从而使两者获得分离。
气流速度高，这种惯性效应就打，所以这种分离器体积不会太大，可捕集到30-40μm的颗粒。
无分流式惯性分离器，下图入口气流作为一个整体，依靠较为急剧的转折，使颗粒在惯性效应下分离出来，结构简单，但分离效率不高。
分流式惯性分离器：为使任意一股都有同样的较小回转半径及较大回转角，可以采用各种挡板结构，最简单如下百叶窗式挡板。
提高气流在急剧转折前得速度，可以有效提高分离效率，但如果过高又引起颗粒二次飞扬，一般选用12-15m/s。
矿石选矿过程中的气固分离技术与装备1. 背景矿石选矿是矿产资源开发利用的重要环节，其目的是将矿石中有价值的矿物组分从脉石矿物中分离出来，以达到富集和提纯的目的气固分离技术是选矿过程中不可或缺的关键技术之一，主要应用于矿石的粉碎、分级、浮选等作业本文将详细介绍矿石选矿过程中的气固分离技术与装备2. 气固分离技术概述气固分离技术是指利用气流作为工作介质，将固体颗粒与气体分离的一种技术在选矿过程中，气固分离技术主要应用于粉碎、分级、浮选等作业，其基本原理是利用固体颗粒和气体在气流中的沉降速度不同，实现固气分离根据气固分离过程中固体颗粒的沉降特性，可以将气固分离技术分为以下几种类型：（1）沉降分离：利用固体颗粒在气流中的沉降速度不同，将颗粒根据其大小、形状、密度等特性进行分离沉降分离设备有沉降仓、沉降箱等（2）离心分离：利用离心力将气体和固体颗粒分离离心分离设备有离心机、旋流器等（3）过滤分离：利用过滤介质对气体中的固体颗粒进行拦截，实现固气分离过滤分离设备有袋式过滤器、板式过滤器等（4）吸附分离：利用吸附剂对气体中的固体颗粒进行吸附，实现固气分离吸附分离设备有吸附塔、活性炭吸附器等3. 气固分离技术与装备在选矿中的应用3.1 粉碎作业粉碎作业是选矿过程中的重要环节，可以提高矿石的解离程度，为后续的分级、浮选等作业创造条件在粉碎作业中，气固分离技术主要应用于物料的干燥、冷却、除尘等方面常用的气固分离装备有旋风除尘器、布袋除尘器等3.2 分级作业分级作业是利用固体颗粒在气流中的沉降速度不同，将颗粒根据其大小进行分离，以实现矿物的初步富集在分级作业中，气固分离技术主要应用于水力分级、空气分级等方面常用的气固分离装备有水力分级机、空气分级机等3.3 浮选作业浮选作业是利用气泡作为载体，将矿物颗粒与气泡粘附，实现矿物的富集和分离在浮选作业中，气固分离技术主要应用于气泡的产生、矿浆的循环、泡沫的分离等方面常用的气固分离装备有浮选机、泡沫分离器等4. 结论矿石选矿过程中的气固分离技术与装备在粉碎、分级、浮选等作业中发挥着重要作用通过气固分离技术，可以实现矿石的干燥、冷却、除尘、分级、富集等目的，为我国矿产资源开发利用提供技术支持随着科技的不断发展，气固分离技术与装备在选矿领域的应用将更加广泛，对提高矿产资源开发利用效率具有重要意义1. 背景矿石选矿是矿产资源开发利用的重要环节，其目的是将矿石中有价值的矿物组分从脉石矿物中分离出来，以达到富集和提纯的目的气固分离技术是选矿过程中不可或缺的关键技术之一，主要应用于矿石的粉碎、分级、浮选等作业本文将详细介绍矿石选矿过程中的气固分离技术与装备2. 气固分离技术概述气固分离技术是指利用气流作为工作介质，将固体颗粒与气体分离的一种技术在选矿过程中，气固分离技术主要应用于粉碎、分级、浮选等作业，其基本原理是利用固体颗粒和气体在气流中的沉降速度不同，实现固气分离根据气固分离过程中固体颗粒的沉降特性，可以将气固分离技术分为以下几种类型：（1）沉降分离：利用固体颗粒在气流中的沉降速度不同，将颗粒根据其大小、形状、密度等特性进行分离沉降分离设备有沉降仓、沉降箱等（2）离心分离：利用离心力将气体和固体颗粒分离离心分离设备有离心机、旋流器等（3）过滤分离：利用过滤介质对气体中的固体颗粒进行拦截，实现固气分离过滤分离设备有袋式过滤器、板式过滤器等（4）吸附分离：利用吸附剂对气体中的固体颗粒进行吸附，实现固气分离吸附分离设备有吸附塔、活性炭吸附器等3. 气固分离技术与装备在选矿中的应用3.1 粉碎作业粉碎作业是选矿过程中的重要环节，可以提高矿石的解离程度，为后续的分级、浮选等作业创造条件在粉碎作业中，气固分离技术主要应用于物料的干燥、冷却、除尘等方面常用的气固分离装备有旋风除尘器、布袋除尘器等3.2 分级作业分级作业是利用固体颗粒在气流中的沉降速度不同，将颗粒根据其大小进行分离，以实现矿物的初步富集在分级作业中，气固分离技术主要应用于水力分级、空气分级等方面常用的气固分离装备有水力分级机、空气分级机等3.3 浮选作业浮选作业是利用气泡作为载体，将矿物颗粒与气泡粘附，实现矿物的富集和分离在浮选作业中，气固分离技术主要应用于气泡的产生、矿浆的循环、泡沫的分离等方面常用的气固分离装备有浮选机、泡沫分离器等3.4 磁选作业磁选作业是利用磁性差异实现矿物的分离在磁选作业中，气固分离技术主要应用于磁性矿物的回收和非磁性矿物的分离常用的气固分离装备有磁选机、磁分离器等3.5 浓缩作业浓缩作业是利用重力沉降原理，将矿浆中的固体颗粒与液体分离，以实现矿物的富集和脱水在浓缩作业中，气固分离技术主要应用于矿浆的浓缩和脱水常用的气固分离装备有浓缩机、真空皮带脱水机等4. 结论矿石选矿过程中的气固分离技术与装备在粉碎、分级、浮选、磁选、浓缩等作业中发挥着重要作用通过气固分离技术，可以实现矿石的干燥、冷却、除尘、分级、富集、磁选、浓缩等目的，为我国矿产资源开发利用提供技术支持随着科技的不断发展，气固分离技术与装备在选矿领域的应用将更加广泛，对提高矿产资源开发利用效率具有重要意义粉碎作业在矿石粉碎过程中，气固分离技术主要应用于物料的干燥、冷却和除尘这些应用场合可以提高粉碎效率，降低能耗，并获得更好的产品质量1.干燥：通过气固分离技术，利用热空气将粉碎后的矿石颗粒进行干燥，以便进行后续的加工处理2.冷却：在粉碎过程中，矿石可能会因为摩擦产生热量，通过气固分离技术，利用冷却空气降低矿石颗粒的温度，防止矿石烧结3.除尘：粉碎过程中会产生大量粉尘，通过气固分离技术，如旋风除尘器和布袋除尘器，可以有效去除粉尘，保护环境分级作业在矿石分级过程中，气固分离技术主要应用于水力分级和空气分级，以实现矿物的初步富集1.水力分级：利用水力分级机，根据矿石颗粒的沉降速度将矿石进行分级，以获得不同粒度的产品2.空气分级：通过空气分级机，利用气流中矿石颗粒的沉降速度差异进行分级，以实现矿物的富集在矿石浮选过程中，气固分离技术主要应用于气泡的产生、矿浆的循环和泡沫的分离1.气泡的产生：通过浮选机，产生适量和适宜大小的气泡，以便矿石颗粒能够附着在气泡上2.矿浆的循环：利用气固分离技术，将浮选后的矿浆进行循环，以提高浮选效率3.泡沫的分离：通过泡沫分离器，将附着有矿物颗粒的泡沫与未附着矿物的泡沫进行分离，以获得纯净的矿物产品磁选作业在矿石磁选过程中，气固分离技术主要应用于磁性矿物的回收和非磁性矿物的分离1.磁性矿物的回收：利用磁选机，根据矿石颗粒的磁性差异进行回收，以实现矿物的分离2.非磁性矿物的分离：通过磁分离器，将非磁性矿物与磁性矿物进行分离，以获得纯度更高的磁性矿物产品浓缩作业在矿石浓缩过程中，气固分离技术主要应用于矿浆的浓缩和脱水1.矿浆的浓缩：利用浓缩机，通过重力沉降原理，将矿浆中的固体颗粒与液体分离，以实现矿物的富集2.脱水：通过真空皮带脱水机等设备，进一步去除矿浆中的水分，以获得干燥的矿物产品注意事项1.设备选择：根据不同的应用场合，选择合适的气固分离技术和装备，确保选型的准确性和适用性2.操作管理：加强对气固分离设备的操作和管理工作，确保设备的正常运行和长期稳定性3.维护保养：定期进行设备的维护和保养，特别是滤袋、离心机等易损件的检查和更换，以延长设备的使用寿命4.环境保护：在气固分离过程中，要注意粉尘和废气的处理，防止对环境造成污染5.安全防护：在操作气固分离设备时，要严格遵守安全规程，加强员工的安全教育和培训6.技术创新：随着科技的发展，要不断引进和研发新的气固分离技术和装备，以提高选矿效率和降低成本通过合理应用气固分离技术与装备，并注意上述各项事项，可以有效提高矿石选矿的效率和产品质量，为矿产资源开发利用提供有力支持。
专利名称：气固分离装置
专利类型：实用新型专利
发明人：杨乐,施以军,汪子文申请号：CN201821168334.X 申请日：20180723
公开号：CN209221773U
公开日：
20190809
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种气固分离装置，具有气固分离装置主体、开设在气固分离装置主体右上方的待分离气体入口、位于所述气固分离装置主体顶部的分离后气体出口，所述气固分离装置具有位于所述气固分离装置主体内部的内置分离筒、连接内置分离筒和气固分离装置装置主体的内筒支架、位于所述分离后气体出口下方的丝网除沫器、安装在所述内置分离筒内部的内置上挡风板、安装在所述内置分离筒内部的内置下挡风板，位于所述气固分离装置主体底部的底部溢阀。
本实用新型中的气固分离装置能快速、高效的将气固分离，解决了以往容易将固体带到后工段的缺点，降低了后工段处理难度。
申请人：南京金禾益康生物科技有限公司
地址：211899 江苏省南京市江北新区万寿路15号南京工大科技产业园东区E1幢9楼
国籍：CN
代理机构：常州智慧腾达专利代理事务所(普通合伙)
代理人：杨雪
更多信息请下载全文后查看。
