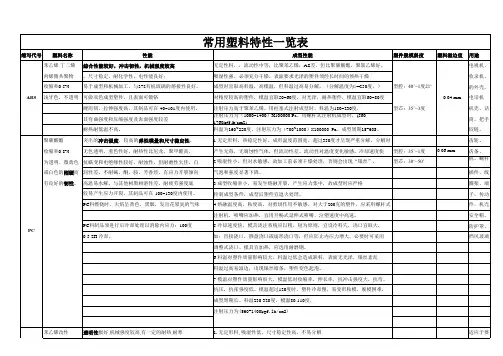

PSPSNYLON標准級尼龍20.玻纖尼龍開機程序:4.可在-100~130℃范圍內使用,在4.POM顆粒白色或淡黃,表面光5.POM熔點明顯,成型溫度范圍4.PPS對水份不敏感,且吸水率低,高)PS常用塑膠材料特性及成型工藝一覽表結構單元為聚酉先胺,因單元含碳原子數不同分為聚酉先胺6,聚酉先胺6.6等(即PA6,PA66,常稱為尼龍單6,雙6);原料顆粒外觀為半透明或透明的乳白色或量低,柔韌性高,成型溫度低20-30℃;水的增加,拉伸強度急劇下降,而沖擊強度明顯提高,困此可調濕處理增加韌性;較差,因此不適于制造精密制品;料,其先胺基團有極性,能形成氫鍵,所以機械性能優秀,具抗沖擊性,是堅韌的工程塑料,尼龍結晶度高,熔點明顯;表面硬度大,耐磨耗,摩擦系數小,有自潤滑性和消音性好,但染色性差;化學穩定性好,但易受溫度的影響;吸水性大,水份影響尺寸穩定性和電性能;玻璃纖維增強后耐海水,耐溶劑耐油,但不耐酸,電絕緣性好,可減少吸特殊蛋白質燃燒味,火焰藍色,上端呈黃色,屬自熄性材料,具一定阻燃尼龍性能.性是韌性大,且隨分子量的增加而增加,耐疲勞性極佳,磨擦系數低,耐磨耗性好,耐化學腐蝕;性丁二烯橡膠及苯乙烯共聚組成;段可使材料具較高的強度,耐熱,耐化學腐蝕性及高光澤,丁二烯構成的鏈段則使材料具優良韌性, 抗沖擊;苯乙烯鏈段使材料具剛性及優良電性能,並改善材料熔融時特性調節組份不同比例而獲得不同性能ABS;象牙色,無毒無味,兼有韌,硬,剛等優良的綜合物理機械性能,極好的低溫抗沖擊性能,尺寸穩定性,電性能,耐磨性,抗化學藥品性,染色性,成型加工和機械加工較好;無熔融滴落;橡膠成份易在陽光紫外線下氧化降解,因此ABS耐候性差;實驗表明,ABS室外暴露半年,沖擊強度下降45%,ABS加黑色后可明顯改善其耐候性;料,其流動性對剪切速率變化較加工溫度變化更敏感,調校時增加射壓射速,流動性改善明顯些;好,一般160℃以上即可成型,250℃變色,270℃分解;.3%-0.8%,成型收縮率0.4%-0.5%,溢邊值約0.05mm;溫度應較標准級低,水口宜大,以免防火劑過熱分解析出而在水口位產生白花斑;腐蝕性气體,模面易有模跡,工模宜用耐腐蝕鋼材,生產中須常洗模,完單須洗模保養並清空炮筒;PS常用塑膠材料特性及成型工藝一覽表性須干燥,加工允含水率<0.2%;另尼龍對氧敏感,高溫下易氧化降解,宜用真空抽濕設備干燥,焗料溫度高于90℃易氧化變色;低,流動性極好,零件易有披鋒及因气燒焦;炮咀易流誕,回料易返膠;玻纖級則不易發生;28℃;PA66為265℃;成型溫度窄,熔融態熱定性差,300℃下滯留時間<30min;約1.5%-1.7%),尺寸變化大,易產生縮水,光印,需較大保壓進行補膠;在啤塑流動中產生定向,從而導致零件收縮不勻而產生內應力,發生變形;較純尼龍熱變形溫度提升約60℃,疲勞強度提升約50%;零件啤出后一般需進行調濕處理,以穩定零件尺寸,增加韌性;吸濕后含水率一般達2-2.5%,尺寸一般會脹大一些;中會順流動方向展開而使冷卻時發生流動定向,流動方向收縮率較橫向小,一般而言,玻纖增強級收縮率橫向約為流動方向的1.5至2.5倍;模及螺杆炮筒均需硬化,以增加耐磨性;工模硬度一般HRC55以上;固化速度較非增強尼龍快約10%-30%,玻纖產品表面不良(白花,非玻纖分布不勻)因固化快而產生,因固化快,膠料未能及時完全包褒履蓋玻纖而使表面粗糙,產生白花,龍回料速度及背壓不宜高,以免玻纖剪斷而破壞並降低物性;程序:性固化速度較非增強尼龍快約10%-30%,玻纖產品表面不良(白花,非玻纖分布不勻)因固化快而產生,因固化快,膠料未能及時完全包褒履蓋玻纖而使表面粗糙,產生白花,龍回料速度及背壓不宜高,以免玻纖剪斷而破壞並降低物性;程序:正常操作溫度30℃以下,設定射咀溫度在正常操作溫度,20分鐘后再升高料缸溫度至正常;手動點動抽松螺杆,再慢速轉動螺杆,打開料闡放一點料后再關閉,確定運轉正常后方進行調校;炮,可用洗炮料,PP,PS或純尼龍過炮;會因水口添加而發生明顯物性降低,但玻纖強化尼龍因玻纖切斷,強度會下降,水口添加必須嚴格控制.l尼龍為PA46,具有一般尼龍不具備的特性:成型周期快,產量高,耐化學藥品性好,韌性好,結晶度高,熔點為295℃,比尼龍66高約30℃;PA46較PA66結晶度快4-5倍,比PA6快10倍以上,一般可達到60%-70%的結晶度a下可達178℃,較PA66高出100℃,可作工程塑料,亦適合工業纖維;吸水后粘度及流動性會發生變化,含水多則粘度低,流動性好;下部分結晶)無毒無味,無色透明;其沖擊強度為塑料之最,俗稱"防彈膠";耐蠕變性能,優良尺寸精度及穩定性,較好的耐候性;光字性能優異,透光率可達90%;圍內使用,在較寬的溫度范圍及潮濕條件下仍保持較優異電性能,熱變形溫度132-143℃,玻璃化溫度149℃,無明顯熔點,在220-230℃開始熔融,一般超過330℃才呈現嚴重分解,產性其沖擊強度為塑料之最,俗稱"防彈膠";耐蠕變性能,優良尺寸精度及穩定性,較好的耐候性;光字性能優異,透光率可達90%;圍內使用,在較寬的溫度范圍及潮濕條件下仍保持較優異電性能,熱變形溫度132-143℃,玻璃化溫度149℃,無明顯熔點,在220-230℃開始熔融,一般超過330℃才呈現嚴重分解,產易產生應力開裂,缺口敏感性高,耐磨性差;溫度高,吸水率低,收縮率小,尺寸精度高,對光穩定,耐候性好,成型加工時不易氧化,熔體粘度大,耐電暈性,電性能優秀,體積電阻率和介電強度與聚酯薄膜相當,介電損耗角正切僅火可自熄,火焰黃色;燃燒時熔融起炮發出特殊花果臭气味;動性差;熔體粘度對溫度變化十分敏感,調校時調節溫度改善流動明顯,而提高速度及射壓,粘度下降不明顯,且增加內應力;水份極為敏感,即使含有微量水份,在高溫下也會使PC發生水解,產生二氧化碳气體,制品出現銀絲,气炮,甚至裂紋,成型允含水率<0.02%;啤塑前,先進行手動空射,檢查射出PC熔融冷卻快,保壓補縮較困難,制品易形成內部縮孔及表面凹陷,成型收縮率約為0.5%-0.8%,鎖模壓力3-5噸/平方英寸;司的標准級PC:;可在-100℃~126℃范圍內保持穩定的性能;寬的溫度范圍內具有優良的電絕緣性;耐候性,可長期在室外使用;性,優良的耐蠕變性能,尺寸幾乎不受吸濕,溫度,時間的影響;性工程塑料熔點224℃,相對密度1.31-1.55,吸水率為熱塑性塑料中最低之一,僅0.07%;具優異機械性能,高韌性,杰出耐疲勞性,沖擊強度高,有自潤滑性和能優良,耐電弧性好,但體積電阻率,高頻介質損耗角正切值大;抗藥品性優良,耐熱水,耐油類,熔體粘度低,成型優良;成型周期短,易脫模,宜中高速注射;率大(標准級1.7-2.3%),零件易有縮水凹陷;流動性極好,零件易走披鋒,困气燒焦;炮咀易流涎;酯基對水份敏感,高溫下與水發生水解反應,分子鏈斷裂,制品呈明顯脆性,焗料必須用除濕干燥機,戌型允含水率須<0.02%;玻璃纖維增強改性,以提高其耐熱性和機械強度;由于玻纖的流動定向,使制品收縮率不均,制品易翹曲;具導致制品表面有模跡,須常洗模;玻纖增強級宜高模溫改善纖維白花,提高光澤;宜低背壓慢速回料,減小剪切力;以免玻纖過度剪斷導致強度下降;分解,在238-255℃下,滯留<8-12分鐘;性的綜合性能,尤其力學性能為塑料材料中最接近金屬的品種之一,是重要的塑性工程塑料;和剛性,優異耐疲勞性;具自潤滑性,耐磨擦及耐摩耗性突出,常用于制造齒輪,POM抗疲勞性是熱塑性塑料中最好的;電絕緣性幾乎不受溫度和濕度的影響;耐化學腐蝕性良好,耐候性較差,粘合性差,受強酸侵蝕;淡黃,表面光滑有光澤,硬而致密;易燃,火焰上端呈黃色,下端藍色,發生熔融滴落,產生強烈有害刺激性甲醛味;型溫度范圍窄,熱穩定性差,料溫不可超240℃,210℃下滯留<20分鐘,螺杆轉速一般在50-60rpm,背壓應盡量小,一般在0-0.6Mpa,以免產生過多剪切摩擦熱;性工程塑料熔點224℃,相對密度1.31-1.55,吸水率為熱塑性塑料中最低之一,僅0.07%;具優異機械性能,高韌性,杰出耐疲勞性,沖擊強度高,有自潤滑性和能優良,耐電弧性好,但體積電阻率,高頻介質損耗角正切值大;抗藥品性優良,耐熱水,耐油類,熔體粘度低,成型優良;成型周期短,易脫模,宜中高速注射;率大(標准級1.7-2.3%),零件易有縮水凹陷;流動性極好,零件易走披鋒,困气燒焦;炮咀易流涎;酯基對水份敏感,高溫下與水發生水解反應,分子鏈斷裂,制品呈明顯脆性,焗料必須用除濕干燥機,戌型允含水率須<0.02%;玻璃纖維增強改性,以提高其耐熱性和機械強度;由于玻纖的流動定向,使制品收縮率不均,制品易翹曲;具導致制品表面有模跡,須常洗模;玻纖增強級宜高模溫改善纖維白花,提高光澤;宜低背壓慢速回料,減小剪切力;以免玻纖過度剪斷導致強度下降;分解,在238-255℃下,滯留<8-12分鐘;材料,原料顆粒為乳白色半透明體或無色透明體,不易著火燃燒,燃燒時熔融並爆成碎片,火焰呈黃色,有滴落;擦性及尺寸穩定性;優異電性能,優良耐化學腐蝕性;玻纖增強級具高耐熱性,高機械強度,優良耐候性,耐蠕變,抗疲勞性,磨耗小而硬度高;吸水率低,耐弱酸及有機溶塑料中最大的強韌性,聚酯薄膜拉伸強度可與鋁膜相比,為聚乙烯的9倍,聚碳酯酸和尼龍的3倍,非晶態PET具良好光學透明度,廣泛用于食品包裝領域;0-1.38,熔點255-260℃,成型溫度范圍窄,熔融溫度超300℃則發生分解;期使用溫度達120℃,在較寬的溫度范圍內保持良好的物理機械性能;電絕緣性能好,受溫度影響小,但耐電暈性差;鏈段易取向而導致冷卻制品內產生內應力,易發生翹曲變形,開裂,玻纖增強級可減少開裂;可采用高模溫(100-130℃)促進結晶;性好,宜低射壓,中速啤塑;易產生凹痕,零件結構上壁厚不宜太厚,肋的厚度一般在壁厚1/3以下;敏感,其單體之酯基極易在高溫下與水發生水解反應,分子鏈段斷裂導致制品出現明顯脆性,成型前必須用除濕干燥機進行除濕干燥(露點在-20℃以下),成型允含水率性和剛性,優異耐疲勞性;具自潤滑性,耐磨擦及耐摩耗性突出,常用于制造齒輪,POM抗疲勞性是熱塑性塑料中最好的;電絕緣性幾乎不受溫度和濕度的影響;耐化學腐蝕性良好,耐候性較差,粘合性差,受強酸侵蝕;淡黃,表面光滑有光澤,硬而致密;易燃,火焰上端呈黃色,下端藍色,發生熔融滴落,產生強烈有害刺激性甲醛味;型溫度范圍窄,熱穩定性差,料溫不可超240℃,210℃下滯留<20分鐘,螺杆轉速一般在50-60rpm,背壓應盡量小,一般在0-0.6Mpa,以免產生過多剪切摩擦熱;型收縮率大,約1.7%-0.2%,制品易產生縮水,凹陷;制品表面易產生折皺,斑紋,熔接痕等外觀缺陷,宜高模溫(80℃以上),中高速啤塑;,制品尺寸穩定性好;水份的存在對其性能及成型加工影響不大,一般可不用干燥;彈性高,易脫模;共混加熱,兩者共加熱時有強烈反應,兩者換料須先徹底清除前者;接技聚合形成的一種高抗沖材料;即具有橡膠的高抗沖性,又具有PS的剛性,易加工性,易染色性等,但拉伸強度,彎曲,硬度,耐光和熱穩定性有所下降;與ABS相近;成型溫度較ABS低約20℃,但流動性較ABS高;PPO,無定形材料,具優良力學性能,電性能,耐高溫;對密度小,機械強度高,綜合性能好,抗應力松弛,彈性疲勞,抗蠕變等突出優點;耐熱性好,熱變形溫度90-150℃;耐沖擊(其抗沖擊性能優于PC),低比重,尺寸穩定,在-1寸穩定性好,其耐熱水和耐蒸汽蒸煮性能在工程塑料中最優,電性能好,頻率,溫度對tg8影響小,但對介電強度和體積電阻影響大,成型性好,收縮率小,約0.2%-0.65%,不耐強氧化性酸,制品易在鏈烴,酮,酯類引發下產生應力開裂;分解溫度350℃以上,長期使用溫度范圍為-127~121℃;大,熔體粘度高,制品易產生內應力,宜高模溫生產,以減小內應力;性性聚氨酯彈性體,是一種高分子合成材料.TPU力學強度高,耐油性能好,但耐水性能差,在濕气中會發生水解;可從邵氏A10到邵氏D75,伸長率可達100%-800%,有較高的撕裂強度,通常可達到天然橡膠的2-10倍;異,具良好耐沖擊及振動阻尼性能,並具優異耐磨性,耐候性,強韌,拉伸和撕裂強度優,壓縮永久變形小,但耐熱性差;料,當塑化剪切作用強烈時,內部易發熱,從而發生降解,其熔體粘度對溫度依懶性強,較小的溫度變化就能引起其粘度的急劇變化,困而加工溫度范圍窄;模澆口應有足夠錐度(6o-8o),並盡可能短而大些,以利出模;具阻燃,耐老化,耐油,耐化學藥品,耐電壓,著色性好等優點;的穩定性差,受熱時易產生熱降解,光照下易產生光降解,與氧作用會發生熱氧降解及光氧降解,引起樹脂變色;130℃時即出現分解,180℃時分解加劇,原料中需加入熱穩定劑;敏感,成型過程中宜提高注塑壓力來提高對熔體的剪切速度,進而降低熔體粘度,改善流動性,而不宜升高溫度來改善流動性;熔化速度慢,粘度高,且為熱敏性及剪敏性料,宜低背壓慢速回料,中低壓,中低速注射;會使制品表面缺泛光澤,產生細微气炮,並降低制品力學及電性能,宜預先干燥再生產;較料管最高溫度低10-20℃,射壓90Mpa以上,保壓60-80Mpa;高,結晶度快,結晶度可達50%-70%,在拉伸啤塑成型中拉伸取向和熱定型處理后結晶度可高達75%-85%,PP收縮率較大,約為1%-3%;也較高,在加熱熔融時需要的熱量多,在冷卻定型時釋放的熱量也多,因此成型設備需配置有效的加熱系統;工模需加工良好的冷卻系統;分子鏈段越高度無序,從而破壞結晶過程,冷卻后結晶度低,收縮率較小;降低模溫及模塑時間亦影響結晶程度而使收縮率較小;PP填加礦物填充后收縮率亦會減小;切作用的增加而迅速下降,但對溫度變化不敏感;生氧化降解,水口料重復利用效能差;生產受力件不宜加水口料;,成型前通常不需干燥;狀,具優異抗彎曲疲勞性能,良好的拉伸屈服強度及拉伸強度,優異的化學穩定性,電絕緣性及介電性能,但對熱,氧,光的穩定性差,需加入抗氧劑,光穩定劑等;PP在低溫下易脆裂,量用于食品,醫藥衛生領域;在高壓力下流動性很好,並具極優的熔體穩定性;平方英寸;大射咀及流道澆口,射壓中高壓,快速注射.耐候性,耐輻射性,耐熱阻燃,耐腐蝕,及突出的電絕緣性,高剛性,抗蠕變性;但脆性較大,缺口沖擊強度低;性十分優良,玻璃化轉變溫度為110o C,熔點為286o C,負荷變形溫度為260o C,350o C以下空气中長期穩定;約0.12%,吸水率小(約0.02%),成型后尺寸穩定性優良,同時,線脹系數也低,制品不易翹,變形;且吸水率低,成型干燥要求不高.性為無定形聚合物,其特點為透明度高,耐候性較好,綜合性能優良,PMMA具優良的化學穩定性,耐老化性,俗稱有機玻璃,其透光率大于92%,較普通玻璃高10%以上;堅韌的材料,在常溫下具有優良的拉伸強度,彎曲強度及壓縮強度,但沖擊強度不高,且缺口敏感性較大,未經改性的PMMA表面易劃傷,耐磨性較低,耐熱性及抗銀紋性能也差;性,常用于儀表工業作高頻絕緣材料;熄,燃燒時有熔融滴落,火焰上白下藍,有爛花朵臭味;分解,其加工溫度范圍較窄;吸水率一般為0.3%-0.4%,分子中的酯基在高溫下易水解,成型前必須干燥透徹,使含水率<0.02%;切速率較敏感,對溫度的敏感性較一般的熱塑性塑料大;熔體粘度大,成型過程中易產生內應力,宜用高模溫生產(高于40o C);,要得到尺寸精確度高的制品,必須嚴格控制成型溫度,並需經退火處理;低的射咀溫度,以減少變色.半結晶性工程塑料,其性能介于傳統工程塑料(如PC,PA,POM)及高性能專業塑料(如液晶塑料)之間,其韌性增強級可比得上超韌尼龍;能,高強度,高硬度及優異耐疲勞性能,在較寬溫度范圍內仍保持優異性能;度,硬度及使用溫度;性塑料,在高溫(130℃)下發生交聯反應固化而成,須高模溫,后模比前模高10~15℃;成型容易;B.可加入多種無機及有機填料;C.制品尺寸穩定,成型收縮率及嵌件附加及收縮率小;D.耐熱性好,耐燃,可自滅,電絕緣性好,但耐電弧性差;E.化學穩定性好成型,剛注滿時需瞬間開模排氣,零件有披鋒,須后加工;力學強度,絕緣性,尺寸穩定性;,料筒溫度宜偏低,保証尺寸穩定性, 轉速30~70RPM/MIN;氣炮,裂紋;料斷面與表面一樣粗糙,斷面無 大孔隙,色澤灰暗,可捏成團,則表明料溫恰當;若空射有劈啪聲,斷面有大空隙或分層脫皮,則料溫偏高;若表面 烏黑光亮,斷面密實,射筒;料(UF)是由尿素與甲醛縮聚而成,加入纖維素,紙張,木粉等填料,以及著色劑,脫模劑,固化劑等經捏和,輥壓,粉碎而成,月尿甲醛模塑粉又稱電玉粉;一般為白色)半透明粉料,硬度大,沖擊強度低,難燃,有自熄性,防霉性,耐電弧性優;耐候性和耐熱性差,使用溫度小于60℃;耐油,耐溶劑性好,但不耐酸堿和熱水;與另一纖維素等填料粘結性十分優良,玻璃化轉變溫度為110o C,熔點為286o C,負荷變形溫度為260o C,350o C以下空气中長期穩定;約0.12%,吸水率小(約0.02%),成型后尺寸穩定性優良,同時,線脹系數也低,制品不易翹,變形;且吸水率低,成型干燥要求不高.后可明顯改善其耐候性;動方向的1.5至2.5倍;0-230℃開始熔融,一般超過330℃才呈現嚴重分解,產生無毒無腐蝕性气體;;0.02%;以免玻纖過度剪斷導致強度下降;在0-0.6Mpa,以免產生過多剪切摩擦熱;;0.02%;以免玻纖過度剪斷導致強度下降;學透明度,廣泛用于食品包裝領域;在0-0.6Mpa,以免產生過多剪切摩擦熱;度的急劇變化,困而加工溫度范圍窄;流動性;冷卻系統;;PP填加礦物填充后收縮率亦會減小;韌尼龍;塑粉又稱電玉粉;溶劑性好,但不耐酸堿和熱水;。
