常用塑胶材料及基本性能

常用塑胶材料的性能及用途塑胶行业知识2010-12-31 17:29:18 东莞飞达（华南）塑胶原料有限公司 98（1）聚乙烯（Polyethylene，PE）聚乙烯塑料是塑料工业中产量最大的品种。

按聚合时采用的压力不同可分为高压、中压和低压三种。

低压聚乙烯高分子链上支链较少，相对分子质量、结晶度和密度较高，故又称高密度聚乙烯（HDPE），所以比较硬、耐磨、耐腐蚀、耐热及电绝缘性较好。

高压聚乙烯高分子带有许多支链，因而相对分子质量较小，结晶度和密度较低，故又称低密度聚乙烯（LDPE），且具有较好的柔软性、耐冲击及透明性。

低压聚乙烯可用于制造塑料管、塑料板、塑料绳以及承载不高的零件，如齿轮、轴承筹；高压聚乙烯常用于制作塑料薄膜、软管、塑料瓶以及电气工业的绝缘零件和包覆电缆等。

（2）聚丙稀（Polypropylene，PP）聚丙烯无色、无味、无毒。

外观似聚乙烯，但比聚乙烯更透明、更轻。

它不吸水，光泽好，易着色。

屈服强度、抗拉强度、抗压强度和硬度及弹性比聚乙烯好。

定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度。

如用聚丙烯注射成型一体铰链（盖和本体合一的各种容器），经过7×107次开闭弯折未产生损坏和断裂现象。

聚丙稀熔点为164 ~170°C，耐热性好，能在100°C以上的温度下进行消毒灭菌。

其低温使用温度达-15°C，低于-35°C时会脆裂。

聚丙烯的高频绝缘性能好，而且不吸水，绝缘性能不受湿度的影响。

但在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。

聚丙烯可用作各种机械零件如法兰、接头、泵叶轮、汽车零件和自行车零件，水、蒸汽，各种酸碱等的输送管道，化工容器和其它设备的衬里、表面涂层。

制造盖和本体合一的箱壳，各种绝缘零件，并用于医药工业中。

（3）聚氯乙烯（Polyvinyl chloride，PVC）聚氯乙烯是世界上产量最大的塑料品种之一。

常用塑胶材料的特点及用途塑胶材料是一种广泛应用于各个领域的材料，它们具有多样的特点和用途。

下面将介绍几种常用的塑胶材料及其特点和用途。

1.聚乙烯（PE）聚乙烯是一种常见的塑胶材料，具有良好的耐腐蚀性、韧性和柔韧性。

它可以分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）两种。

HDPE具有很高的强度和硬度，常被用于制作垃圾桶、水管、水槽等耐用品。

LDPE柔软而薄软，常被用于制作塑料袋、保鲜膜、塑料瓶等包装材料。

2.聚氯乙烯（PVC）聚氯乙烯是一种耐候性、电绝缘性和耐化学腐蚀性很好的塑胶材料。

该材料可以通过添加剂进行改性，使其具有软硬度可调的特点。

硬质PVC常被用于制作水管、窗框、墙板等建筑材料，而软质PVC常被用于制作塑料地板、电线电缆外壳、雨衣等。

3.聚丙烯（PP）聚丙烯是一种具有良好的耐化学性、高强度和刚性的塑胶材料。

它具有较高的熔点和耐高温性能，被广泛应用于汽车零部件、电器外壳、医疗器械等领域。

此外，聚丙烯还可以通过改性制成透明的材料，用于制作瓶子、包装膜等透明塑料制品。

4.聚氨酯（PU）聚氨酯是一种耐磨、耐冲击、抗老化和耐化学腐蚀的塑胶材料。

它可以通过改变制造工艺和配方，制成硬质泡沫、软质泡沫、弹性体等多种形态。

硬质泡沫聚氨酯常被用于制作汽车座椅、保温管道等耐用品，而软质泡沫聚氨酯常被用于制作床垫、沙发等家居用品。

5.聚苯乙烯（PS）聚苯乙烯是一种可塑性良好、硬度较高的塑胶材料。

它通常有两种形态，即普通级聚苯乙烯和阻燃级聚苯乙烯（EPS）。

普通级聚苯乙烯常被用于制作电视机外壳、玩具、餐具等日用品，而EPS常被用于制作包装材料、建筑隔热材料等。

6.聚酯（PET）聚酯是一种具有优异的强度、透明度和耐高温性能的塑胶材料。

它被广泛应用于纺织业、包装业和汽车工业等领域。

常见的应用包括制作衣物、瓶子、电子产品外壳等。

以上介绍的只是常见的几种塑胶材料及其特点和用途，塑胶材料的种类繁多，每种材料都有其独特的特点和应用领域。

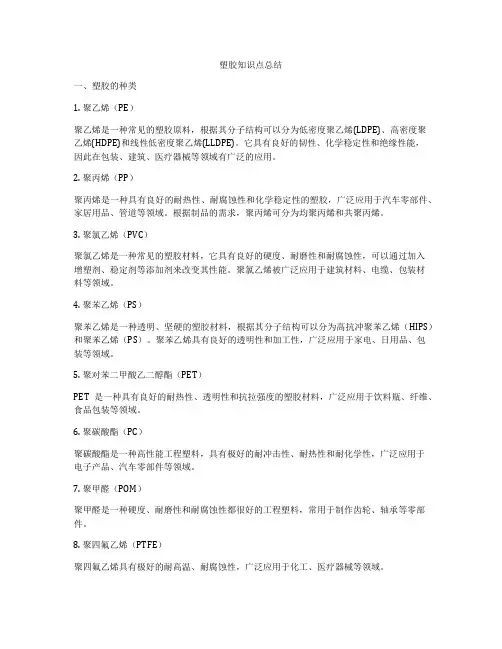

一、塑胶的种类1. 聚乙烯（PE）聚乙烯是一种常见的塑胶原料，根据其分子结构可以分为低密度聚乙烯(LDPE)、高密度聚乙烯(HDPE)和线性低密度聚乙烯(LLDPE)。

它具有良好的韧性、化学稳定性和绝缘性能，因此在包装、建筑、医疗器械等领域有广泛的应用。

2. 聚丙烯（PP）聚丙烯是一种具有良好的耐热性、耐腐蚀性和化学稳定性的塑胶，广泛应用于汽车零部件、家居用品、管道等领域。

根据制品的需求，聚丙烯可分为均聚丙烯和共聚丙烯。

3. 聚氯乙烯（PVC）聚氯乙烯是一种常见的塑胶材料，它具有良好的硬度、耐磨性和耐腐蚀性，可以通过加入增塑剂、稳定剂等添加剂来改变其性能。

聚氯乙烯被广泛应用于建筑材料、电缆、包装材料等领域。

4. 聚苯乙烯（PS）聚苯乙烯是一种透明、坚硬的塑胶材料，根据其分子结构可以分为高抗冲聚苯乙烯（HIPS）和聚苯乙烯（PS）。

聚苯乙烯具有良好的透明性和加工性，广泛应用于家电、日用品、包装等领域。

5. 聚对苯二甲酸乙二醇酯（PET）PET是一种具有良好的耐热性、透明性和抗拉强度的塑胶材料，广泛应用于饮料瓶、纤维、食品包装等领域。

6. 聚碳酸酯（PC）聚碳酸酯是一种高性能工程塑料，具有极好的耐冲击性、耐热性和耐化学性，广泛应用于电子产品、汽车零部件等领域。

7. 聚甲醛（POM）聚甲醛是一种硬度、耐磨性和耐腐蚀性都很好的工程塑料，常用于制作齿轮、轴承等零部件。

8. 聚四氟乙烯（PTFE）聚四氟乙烯具有极好的耐高温、耐腐蚀性，广泛应用于化工、医疗器械等领域。

1. 物理性能塑胶具有较高的可塑性和加工性，可以通过吹塑、注塑、挤出等方法制成各种形状的制品。

此外，塑胶还具有较好的耐磨性、绝缘性、密度小等特点。

2. 化学性能塑胶在一定温度范围内具有较好的化学稳定性，可以耐受酸、碱等化学物质的侵蚀。

但在高温下会发生分解、劣化，因此需要注意使用温度范围。

3. 力学性能不同种类的塑胶具有不同的力学性能，一般来说，工程塑料的抗拉强度、耐热性、耐冲击性等性能较好。

常用塑胶材料的特性及使用范围一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明）优点：1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属2.耐疲劳和抗应力开裂、冲击强度高3.耐酸碱等化学性腐蚀4.加工成型、修饰容易缺点：1.耐候性差2.耐热性不够理想，3.拉伸率底主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件改性的ABS共聚物：将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能；将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。

ABS/NYLON耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVCPVC增加防火性、降低成本 ABS提供耐冲击性主要用于家电用品零组件、事务机器零组件ABS/PC增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计1.排气为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。

壁厚0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。

圆角最小在厚度的25%，最适当半径在厚度的60%。

收缩率：0.4%-0.7%一般取0.5%加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5°支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T，支柱：外经是内径2倍二、聚乙烯(PE)优点：1、柔软、无毒、透明易染色.2、耐冲击、耐药品，绝缘性佳。

缺点：1、不易押出、不易贴合2、热膨胀系数高 4、耐温性差用途：HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。

一.常用塑胶材料的特性1.ABS料特性1.1ABS无毒无味/不透明/带浅象牙色/无定形集合物,缺口效应比较优越,机械强度高/抗冲击/抗蠕变/耐磨/受温度变化小/耐酸/碱性/油和水/不易燃着/加工性能好,一般耐热90℃.耐热性的ABS还可在110℃-115℃下连续使用,缺点:耐侯性较差,易被有机溶剂溶胀,透明ABS=甲基丙烯酸脂代替丙烯睛(MBS).(适用于:齿轮/轴承/把手/电器机壳/日用品等).1.2(工艺要求)ABS有一定吸湿性,一般在70℃-82℃干燥2-4小时,ABS因为有橡胶成份,过高的加工温度并不会使其流动性增加,而使橡胶分解,一般成型温度在180℃-260℃之间,注射压力与许多因素有关,制品的形状/大/小/厚/薄等.一般来说注塑时流动阻力大,流动压力损失大,选用较多的注射压力.1.3注意事项:ABS在注射成型时,应减少在炮筒内的停留时间,否则会因熔料高温受热时间过长,产生橡胶成分降解和老化,并因高温氧化而变色,ABS树脂可掺入适量的水口料,一般以不超过20%为宜,尤其是对一些要求较高的制品过多水口料会降低物理性能,模具温度视制品结构情况而定,高可至75℃-85℃,注射速度不要太快,螺杆速度回料速度可适当加快.2.尼龙PA2.1优点:机械强度高,韧性好,有较高的抗拉抗压强度,耐疲劳(自行车塑料轮圈)表面光滑,磨擦系数小,耐磨,耐腐蚀如象碱/盐/弱酸/机油/汽油等,无毒抗菌,抗霉,耐热,绝缘性好,制作轻,易染色,易成型.(适用于:机械,汽车,化工,电气装置薄膜等)2.2缺点:易吸水,吸水后尺寸不稳定,机械强度下降,耐光性较差,耐高温性能差,啤塑技术要求严,水分对成型危害甚大,制件不允许有尖角,否则会降底机械强度,杂的产品易产生较大的内应力,使产品变形,歪曲,尼龙是结晶型塑料,具有比较明显的熔点,且熔点较高(160℃-290℃因品种不同而异),熔融温度范围较窄(一般10℃左右)流动性好,但热稳定性差,易降解.2.3(工艺要求)尼龙易吸湿,因此加工时必须干燥处理,一般新料干燥温度90℃-120℃之间,干燥为3小时以上,可掺入适当水口料,(一般以不超过20%为宜)水口料吸湿性更大,干燥时间更长,尼龙易染色.3.POM聚甲醛,结晶型高分子,密度高1.42(尼龙1.15,ABS1.05)具有很高的刚性和很好的机械强度,磨擦力小,在空中有一定吸湿性,吸水后的POM如不干燥将影响其机械强度,对于要求高的制品需干燥,否则不需要干燥,干燥温度80℃左右,时间3小时,易染色,成型温度180℃左右,不宜过高,否则易降解,熔化后粘性小,流动性好.(适用于:轴承,轴套,齿轮,凸轮,泵机,电器,开关等).4.PC料通称聚碳酸酯4.1(主要性能)PC属于聚酯类,PC强硬,坚韧透明,在不同的温度范围下,性质仍保持不变,燃烧较慢,有一定的绝缘性质,加工时绝不能渗入水份,否则塑胶料降质,遇到拉力时塑料容易破裂,不然可以抵抗蠕变,PC的抗冲击力良好,燃烧时会以出中性的热解气体,塑料会烧焦起泡,PC不易着火,移离火焰后即熄灭,发出稀薄的苯酚气味,火焰呈黄色,发光但乌黑.4.2(工艺要求)加工时需以120℃烘干2至4小时,使湿度降低0.02%以下,熔胶温度280℃-320℃良好的熔胶不会出现气泡,射料速度越快越好,尤其是薄壁制品.4.3曲型制品,主要用于电子,医学及打磨工程等用途,制品包括注射器封盖眼镜,头盔,相机,风筒等,又可制造镭射唱碟,因为PC符合尺寸稳定,表面平滑,低内部应用力及定向性的要求.5.GP料特性5.1 GP通称聚苯乙烯,坚硬,非常光滑透明,有良好的绝缘性,易碎,易燃,易老化,易注塑加工,燃烧发出乌黑的蓝色火焰及气味(典型制品玩具,容器,录音带盒,照明灯具,文具,日用品等).5.2(工艺要求)GP一股成型温度在180℃-230℃,一般是可以抗热的,但在机筒内加热太久会变色.6.476料特性6.1 476通称增韧聚苯乙烯,不碎胶,坚硬,易燃,易老化,易注塑成型加工,燃烧发出乌黑的黄色火焰及气味,火焰熄灭后,气味尤其显著,(典型制品玩具,日用品,收音机壳等).6.2(工艺要求)476料一般成型温度在180℃-230℃.7.PP料特性7.1 PP料通称聚丙烯是一种半透明,半晶体的热塑性塑料,收缩性较大,绝缘性良好,经火焰加热后,塑料约在170℃熔化,火焰微弱发光,蓝中带黄.(典型制品,包装胶袋,拉链,日用品,瓶子,带,绳等).7.2 (工艺要求)PP一般成型温度在190℃-230℃,若温度为270℃,机筒滞留时间则不能超过2至3分钟.8.PE料特性8.1 PE料又分HDPE通称高密度聚乙烯LDPE通称低密度聚乙烯.8.2 PE料有更佳的结晶程度,生产出的品种有更高的密度,粘度,坚固性,拉伸力,刚硬性等,但冲击强度较低,有良好的抗动力疲劳,但仍不及PP,收缩性较大,模具温度对收缩程度影响较大,(典型制品,包装胶袋,玩具,水桶,胶花,电线等).8.3(工艺要求)PE一般成型温度在160℃-230℃,当温度为285℃时,机筒滞留时间则不能超过2至3分钟.二.塑胶件常见缺点及处理方法1.0脆裂注塑件在顶出时断裂,或在处理时容易断掉或裂开.1.1.塑机:1.1.1.熔胶温度太低,可适当提高炮筒后端和射嘴的湿度,调整螺杆转速,以获得正确的螺杆表面温度.1.1.2塑料发生降解,引起性能降低,降低炮筒温度和背压.1.1.3填充速度太慢,增加模注塑速度,保持稳定的缓冲料.1.2. 模具1.2.1模具表面太冷,及时增加模具温度.1.2.2流道和浇口太小,在模具填充中产生过度剪切率,使用全圆流道并增加流道和浇口的横截面积.1.3.胶料:1.3.1水口料比例太大,减少水口料的比例.1.3.2有杂料,彻底清洗料斗,炮筒和螺杆,并检查塑料中是否含杂质.2.燃烧痕通常流道尾部,或空气压缩的地方,会出现胶料烧焦现象.2.1.注塑机:2.1.1塑料太热,降低熔胶温度.2.1.2模具填充速度太快,降低注塑速度.2.1.3背压太高,降低背压.2.1.4锁模力太高,轻微降低锁模力.2.1.5塑料炮筒内滞留时间过长,减少成型周期.2.2.模具:2.2.1模具排气不足,检查并清洗排气口.2.2.2浇口太小,增加浇口的深度或宽度.2.3胶料:2.3.1 .塑料粒未彻底烘干,按正确程序烘干塑料.3.粘模注塑件粘在模具内,顶出困难.3.1注塑机:3.1.1模具内塑料过分填充,降低注塑压力,减少注射量,降低料温.3.1.2注射时间过长,减少射胶时间.3.2模具:3.2.1模具表面擦伤,多孔,除去伤点并抛光表面.3.2.2模具的出模角度不足,修改模具,适当加大出模角度.3.2.3顶针位置不当,调整顶出系统3.3胶料:3.3.1塑料润滑不足,适当喷洒脱模剂.4.变形注塑件发生弯曲或变形.4.1注塑机:4.1.1零件在太热顶出,延长冷却时间,降低熔胶和模具温度.4.2模具:4.2.1模具内倒扣太深,减少扣位深度.4.2.2顶针太少或数量不够,增加顶针直径或数量.4.2.3顶针上下左右不均匀,检查弹弓是否断裂,移动是否通畅.4.2.4表面光洁度差,抛光模具表面.5.披锋注塑件边缘有多余的棱角或翅片,通常出现在模具的分型面和孔口处.5.1.1注塑机:注塑压力太大,降低注塑压力,缩短注塑时间,放缓注塑速度.5.1.2给料过多,降低注塑的容量.5.1.3塑料太热,降低熔胶温度.5.2模具:5.2.1注塑压力在模具内分布不均,检查塑件厚度是否均,改良模具.5.2.2投影面积太大,改用锁模力大的注塑机啤货.5.2.3模没有调紧,重新调模.6.银丝注塑件表面某些地方光洁度不一致,出现银色的表面.6.1注塑机:6.1.1熔胶表面温度太高,降低炮筒温度,减缓注射速度.6.1.2塑料在炮筒中滞留太长,减少注射周期.6.2模具:6.2.1模具表面温度太低,提高模具温度.6.2.2模具表面的脱模剂过多,或表面有水分,彻底清洁模具表面.6.3胶料:6.3.1塑料中的水分未烘干,重新烘干,将水分完全清除.7.熔接线注塑产品的熔接线,顶出或使用时易损坏断裂.7.1注塑机:7.1.1塑料温度太低,增加熔胶温度,适当提高背压.7.1.2注塑压力太低,增加注塑压力,保持适当的缓冲料.7.1.3熔胶流得太快或太慢,调整注塑速度.7.2模具:7.2.1使用过多脱模剂,清洁模具,尽量控制使用脱模剂.7.2.2模温太低,增加模具温度.7.2.3模具排气不足,清洗模具,加开排气孔.7.2.4熔接线离浇口的位置太远,改变浇口位置以获得适当的模具填充.7.3胶料:塑料粘度太高而不能填充模具,改用易于流动的塑料级别.8.尺寸差异注塑过程中重量及尺寸差异超过了模具,注塑机,塑料混合的生产能力.8.1注塑机:8.1.1输入炮筒内的塑料不均匀,检查有无充足的冷却水流经料斗喉以保持正确温度.8.1.2炮筒温度流动大,检查热电偶是否搭配.8.1.3注塑压力不稳定,检查缓冲料是否稳定,螺杆头的止逆阀是否漏胶.8.1.4螺杆回料位置不稳定,保证螺杆每次运作时复回位置都是稳定的.8.2模具:8.21浇口部分被堵塞,检查是否有残留物品在孔内,尤其是潜伏式浇口.8.2.2模具温度不一致,检查冷却管道有无堵塞.8.3胶料:8.3.1检查进料量大小的变化,保证细未从水口料中筛选.9.缩水:塑胶件脱模后,表面过度收缩,影响尺寸和强度.9.1注塑机:9.1.1熔融温度过高或过低,调整炮筒温度和螺杆转速以获得正确的螺杆表面温度.9.1.2给料不足,增加注塑量,延长注塑时间,提高注塑压力,加快注塑速度.9.1.3模温过高,降低模具表面温度.9.2模具:9.2.1进料浇口太小,适当增加流道和浇口的直径.9.2.2出模温度过高,增加冷却时间.9.2.3产品壁部太厚或不成比例,用较薄且更统一的壁厚重新设计注塑件,将浇口定位于注塑件最厚的部份.10.表面粗糙注塑件的表面光洁度不一致,有些部份比其它部份更有光泽.10.1注塑机:10.1.1射嘴中有料,检查射嘴是否漏胶,温度是否适当.10.1.2熔胶温度太低,增加熔胶温度.10.1.3注塑件未完全填充,增加注塑量和保压压力.10.1.4锁模力不足,增加锁模力.10.2模具:10.2.1模具温度太低,增加模具温度.10.2.2塑料流动方向急剧的转变,建议在模具内避免尖锐的边缘.10.2.3使用了脱模剂或有胶粉粘附在模具,清洁模具.10.3胶料:塑料含有多余的润滑剂或其它加工辅料,对来料和配料严格把关.。

常用塑胶材料及基本性能常用的塑胶材料有聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)、聚乙烯醇(EVA)、聚苯乙烯泡沫(PSF)，以及聚酯(PET)等。

聚乙烯(PE)是常见的塑胶材料之一，它具有耐热性和化学稳定性好的特点，具有很好的电绝缘性能、机械性能、耐磨性能和耐腐蚀性能。

聚乙烯可分为高密度聚乙烯(HDPE)和低密度聚乙烯(LDPE)等，其中HDPE具有强度高、硬度大、耐热性好的特点，LDPE则具有柔软、韧性好、冲击强度高的特点。

聚丙烯(PP)是一种热塑性塑胶材料，具有低密度、韧性好、耐磨性好等特点，同时具有耐强酸、强碱等化学品的性能。

聚丙烯分为注塑级和拉丝级等多种类型，广泛应用于包装、电子、汽车等领域。

聚氯乙烯(PVC)是一种硬质塑胶材料，具有良好的电绝缘性、耐腐蚀性和耐紫外线性能，同时还具有不燃烧、耐高温等特点。

PVC可通过添加剂的不同进行改性，例如增塑剂可以使PVC变得柔软，用于制作电线电缆等。

聚苯乙烯(PS)是一种耐热性和韧性较好的塑胶材料，可以分为普通级(一般使用)和抗冲击级(具有较高的抗冲击性能)两类，广泛应用于家电、文具、医疗器械等领域。

聚乙烯醇(EVA)是一种热塑性塑胶材料，具有柔韧性好、弹性好、透明度高等特点，广泛应用于鞋材、模具、包装材料等领域。

聚苯乙烯泡沫(PSF)是一种具有优良的绝热性能和抗冲击性能的塑胶材料，被广泛应用于建筑、交通运输等领域，例如建筑保温材料、包装材料。

聚酯(PET)是一种具有高硬度、高透明度、耐腐蚀性好等特点的塑胶材料，广泛应用于食品包装、纤维制品等领域。

PET还可以与其他材料共混，形成改性材料，提高其强度和耐热性等性能。

总之，不同的塑胶材料具有不同的基本性能，可以满足各种领域的需求。

在选择使用塑胶材料时，需要根据具体的需求和要求进行选择，以充分发挥塑胶材料的优点。

常用塑胶材料特性大全1.聚氯乙烯（PVC）：聚氯乙烯是一种无色、透明或淡黄色的塑胶，具有优异的电气绝缘性能和化学稳定性。

它具有耐磨性、耐腐蚀性和低温韧性，常用于电线电缆、管道、塑料板材和装饰材料等领域。

2.聚乙烯（PE）：聚乙烯是一种具有较高密度和强度的塑胶材料，耐磨性和耐腐蚀性较好。

它分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）。

HDPE常用于瓶子、管道和垃圾袋等应用，而LDPE常用于塑料薄膜、包装材料和输送管道等领域。

3.聚丙烯（PP）：聚丙烯是一种具有较高熔点和化学稳定性的塑胶材料。

它具有良好的耐酸碱性和低温韧性，常用于制作食品包装、医疗器械和汽车零部件等。

4.聚苯乙烯（PS）：聚苯乙烯是一种常见的白色、透明的塑胶材料。

它的特点是硬、脆，具有较好的电绝缘性和耐冲击性。

常用于耐热杯、食品包装盒和电子产品外壳等。

5.聚碳酸酯（PC）：聚碳酸酯是一种具有高强度和耐冲击性的透明塑胶材料。

它具有耐高温性和优异的电绝缘性能，常用于安全眼镜、光盘、电子产品外壳和汽车灯具等领域。

6.聚酯（PET）：聚酯是一种高韧性和耐磨性的塑胶材料，具有较高的拉伸强度和耐溶剂性。

它是瓶子和纤维制品的主要原料，也用于制作塑料薄膜和食品容器。

7.尼龙（PA）：尼龙是一种具有高强度和耐磨性的塑胶材料。

它具有较好的耐热性和耐溶剂性，常用于制作机械零部件、滑轮和齿轮等。

8.聚氨酯（PU）：聚氨酯是一种具有弹性和耐磨性的塑胶材料。

它具有良好的耐油性和耐溶剂性，常用于制作密封件、橡胶轮胎和鞋底等。

9.聚甲基丙烯酸甲酯（PMMA）：聚甲基丙烯酸甲酯是一种透明的塑胶材料，具有良好的耐热性和耐候性。

它常用于制作光学镜片、装饰材料和汽车灯具等。

10.聚苯乙烯板（PS板）：聚苯乙烯板是一种具有低密度、高韧性和良好的绝缘性能的塑胶材料。

它常用于广告板、模型制作和包装材料等领域。

常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。

常见的塑胶材料的种类与性质1.聚乙烯（PE）：聚乙烯是一种透明的、无毒的、具有较高的机械强度、良好的耐腐蚀性和低吸湿性的塑胶。

它具有良好的耐磨性和韧性，可以用于制造包装薄膜、塑料袋、瓶子等。

2.聚丙烯（PP）：聚丙烯是一种具有良好的抗拉强度和冲击韧性的塑胶。

它具有较高的耐腐蚀性和耐热性，可以用于制造管道、水箱、塑料板材等。

3.聚氯乙烯（PVC）：聚氯乙烯是一种白色的、具有良好的耐候性、耐化学性和良好的电气绝缘性的塑胶。

它可以被加工成软质或硬质的塑胶制品，用于制造电线电缆、管道和雨衣等产品。

4.聚苯乙烯（PS）：聚苯乙烯是一种透明或半透明的、易加工成型的塑胶。

它具有较高的刚性和良好的电绝缘性能，被广泛用于制作塑料杯、餐具和包装材料等。

5.聚甲基丙烯酸甲酯（PMMA）：聚甲基丙烯酸甲酯是一种透明的、坚硬的塑胶。

它具有良好的耐老化性、耐光性和抗紫外线性能，广泛应用于汽车灯罩、显示屏和建筑材料等。

6.聚酯（PET）：聚酯是一种透明的、耐热的塑胶。

它具有良好的耐磨性和优异的电绝缘性，广泛应用于制造瓶子、纤维和包装材料等。

7.聚碳酸酯（PC）：聚碳酸酯是一种高强度的、透明的、抗冲击性能好的塑胶。

它具有良好的机械性能和良好的耐热性，被广泛用于制造耐冲击的安全眼镜、安全帽和电子产品等。

8.聚氨酯（PU）：聚氨酯是一种具有良好的强韧性、良好的耐磨性和耐腐蚀性的塑胶。

它可以制成软质或硬质的材料，广泛应用于汽车座椅、鞋子和海绵等制品中。

9.聚对苯二甲酸乙二酯（PETE）：聚对苯二甲酸乙二酯是一种透明的、具有良好的耐热性、抗拉强度和刚性的塑胶。

它广泛应用于食品包装、瓶子和纤维等领域。

总的来说，塑胶材料具有广泛的用途和多样的性质。

不同的塑胶材料在强度、耐磨性、耐腐蚀性、耐热性和透明度等方面有所差异，因此可以根据各种不同的需求选择合适的塑胶材料。

常用的塑胶材料介绍引言塑胶材料是一种广泛应用于各个领域的工程材料。

它们具有轻质、耐久、可塑性强等特点，因此在日常生活和工业生产中得到广泛应用。

本文将介绍一些常用的塑胶材料，包括聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯和聚碳酸酯等。

1. 聚乙烯〔Polyethylene〕聚乙烯是一种常见的塑胶材料，具有良好的抗弯曲和抗冲击性能。

它分为高密度聚乙烯〔HDPE〕和低密度聚乙烯〔LDPE〕两种类型。

HDPE具有较高的密度和较高的硬度，而LDPE那么具有较低的密度和较高的柔韧性。

聚乙烯常用于制作塑料袋、瓶子、管道和电线绝缘材料等。

2. 聚氯乙烯〔Polyvinyl Chloride〕聚氯乙烯是一种具有优异的耐候性和耐化学性的塑胶材料。

它具有高强度、低本钱和良好的耐腐蚀性能。

聚氯乙烯通常用于制作管道、电线绝缘材料、窗框和地板等。

然而，聚氯乙烯的燃烧会释放有害气体，因此在使用过程中需要注意平安。

3. 聚丙烯〔Polypropylene〕聚丙烯是一种具有良好刚性和耐腐蚀性能的塑胶材料。

它具有较高的熔点和较低的密度，因此常用于制作容器、桶、管道和家具等。

聚丙烯还具有良好的热稳定性，适用于高温环境下的使用。

4. 聚苯乙烯〔Polystyrene〕聚苯乙烯是一种常见的塑胶材料，具有较低的本钱和轻质的特点。

它具有优异的电绝缘性能和较高的热变形温度。

聚苯乙烯常用于制作杯子、盘子、包装材料和保温杯等。

5. 聚碳酸酯〔Polycarbonate〕聚碳酸酯是一种透明的塑胶材料，具有良好的抗冲击性能和高耐用性。

它通常用于制作平安眼镜、手机壳和瓶子等。

聚碳酸酯还具有较高的耐高温性能，因此在电子产品和汽车产业中得到广泛应用。

结论以上介绍了一些常用的塑胶材料，包括聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯和聚碳酸酯。

它们具有各自的特点和应用领域，在日常生活和工业生产中起着重要作用。

选择适宜的塑胶材料可以满足不同产品的需求，并提高产品的性能和可靠性。

常用塑胶材料性能及应用塑胶是指以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。

塑胶种类繁多，下面介绍一些常用的塑胶材料性能及应用场合。

一．聚氯乙烯(PVC)聚氯乙烯是氯乙烯经加成聚合反应得到的高分子材料，是一种合成塑胶聚合物。

纯聚氯乙烯是一种白色，脆性固体，不溶于醇但微溶于四氢呋喃。

聚氯乙烯由于具有防火耐热作用，常用于电线外皮、招牌与广告牌、滚轮、供水管道、手袋、商用机器壳体、辅助医疗用品、雨衣等。

如图1所示：图1:聚氯乙烯应用示例图优点：具有不易燃性、耐气候变化性及优良的几何稳定性，对氧化剂、还原剂和强酸都有很强的抵抗力，有良好的电气绝缘性能。

缺点：能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形，热稳定性较差，长期处于高温状态会分解。

二．丙烯腈-丁二烯-苯乙烯共聚物(ABS)ABS是一种强度高、韧性好，易于加工成型的热塑型高分子材料，ABS 无定形状态，因此没有真正的熔点。

ABS树脂可以在-25℃-60℃的环境中表现正常，而且有很好的成型性，加工出的产品表面光洁，易于染色和电镀其物理特性如表2所示：ABS具有优良的力学性能，其冲击性极好，可以在极低的温度下使用。

ABS在-40℃时仍能表现出一定的韧性，可在-40℃到80℃的温度范围内长期使用，其电绝缘性好，不受温度、湿度及频率的影响。

常用于家电外壳、玩具汽车内饰件、电器外壳、手机、电话机壳体、旋钮、键盘、等。

如图2所示：图2：ABS应用示例图优点：力学性能优良，易于印刷以及电镀等表面处理，流动性好，尺寸稳定性高，易加工，是良好的壳体材料。

缺点：易受溶剂影响而应力开裂，耐气候性差，不能承受较大载荷。

三．聚苯乙烯（PS）聚苯乙烯是一种无色透明的热塑性塑料，易加工成型，并具有透明、廉价、绝缘印刷性好，同时具有良好的隔热保温性能。

其物理特性见表常用于仪表外壳、灯罩、光学化学仪器零件、产品包装、餐具、托盘、透明容器、光源散射器、绝缘薄膜、承受开水的一次性容器、一次性泡沫饭盒等，如图3所示：图3：PS应用示例图四．聚甲基丙烯酸甲酯（有机玻璃或亚克力）PMMA亚克力是一种经过特殊工艺加工的有机玻璃，具有非常优良的户外耐候性，可保长久耐候，良好的耐化学品性能，表面光泽高、光滑平整，透光率高达93%，光线柔和，加工性能优良，工艺精美，容易清洁，废常用于汽车玻璃、信号灯设备、仪表盘、储血容器、影碟、灯光散射器、饮料杯、文具，如图4所示：图4： PMMA应用示例优点：优良的光学特性及耐气候变化特性，能耐室外老化，暴晒而不影响它的透明度。

塑胶材料性能介绍常用塑胶料性能ABS、PS、PVC、POM、PE、PC一．ABS：丙烯睛—丁二烯—苯聚合物1．三种成份的作用丙烯晴（A）——使制品较高硬度，提高耐磨性耐热性。

丁二烯（B）——加强柔顺性，保持材料韧性、弹性及耐冲击强度。

苯乙烯（S）——保持良好成型性（流动性着色性）及保持材料刚性（注根据组分不同派生出多种规格牌号）。

2．ABS具有良好的电镀性，是所有塑料中电镀性最好的。

3．ABS较GPPS抗冲击强度显著提高。

4．ABS原料浅黄色不透明，制品表面光洁度好。

5．ABS收缩率小，尺寸稳定。

6．不耐有机溶剂：如溶于酮、醛、酯、及氧化烃而形成乳浊流（ABS 胶浆）。

7．材料共混性能：ABS+PVC~~~提高韧性，耐燃性，抗老化。

ABS+PC~~~提高抗冲击强度，耐热性。

ABS 的成型工艺1．成型加工前需充分干燥，购剩?0.1%，干燥条件温度85℃，时间3HRS以上。

2．ABS流动性较好，易产生啤塑披锋，注射压力在70~~100MPa，不可太大。

3．料筒温度不易超过250℃前料筒160~~~210℃、中料筒170~~~190℃ 、后料筒160~~~180℃ 过高温会引起塑胶成份分解、使流动性降低。

4．模温40~~80℃，外观要求高，模温也要高。

5．注射速度取中、低速为主。

注射力80~~130MPa。

6．ABS内应力检验：以制品浸入煤油中2分钟不出现裂纹为准。

二．MBS—透明ABS、聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物。

主要性质：透明、韧性好、耐酸碱、流动性好、易于成型着色、尺寸稳定。

三．SBS—K料（透明）。

丁二烯与本乙烯聚合物（KR01、KR03）。

主要性质：透明、较好弹性、方便成型。

四．PS料：聚苯乙烯（GPPS硬胶、HIPS改性聚本乙烯GPPS—硬HIPS——不碎。

A）在GPPS中加于适量（5~~20%）丁二烯橡胶改性、从而改善了硬胶的抗冲击性。

B）颜色：GPPS--透明度高性碎，HIPS--不透明之乳白色或略显黄色。

常用塑胶材料及特性常用的塑胶材料包括聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)、聚苯乙烯丙烯腈(ABS)、聚氨酯(PU)、聚乙烯醇(PVA)等。

每种材料都具有独特的特性和适用性。

聚乙烯(PE)是一种常见的塑胶材料，具有良好的耐磨、耐冲击和耐化学性能。

它还具有良好的电绝缘性能和一定的透明度。

聚乙烯可以分为高密度聚乙烯(HDPE)和低密度聚乙烯(LDPE)。

HDPE具有更高的强度和硬度，适用于制作矿泉水瓶、化学管道等；LDPE具有较高的柔软性和延展性，适用于制作食品包装膜、塑料袋等。

聚丙烯(PP)是一种具有良好韧性和耐冲击性能的塑胶材料。

它具有较高的熔化温度和热稳定性，适用于高温环境下的制品。

聚丙烯还具有较高的抗紫外线和耐腐蚀性能，适用于户外用品制造。

聚氯乙烯(PVC)是一种常见的塑胶材料，具有较强的耐化学性能和良好的机械性能。

它可分为硬质PVC和软质PVC两种类型。

硬质PVC具有较高的硬度和刚性，适用于制作水管、电线套管等；软质PVC具有较高的柔软性和可塑性，适用于制作塑料地板、玩具等。

PVC还是一个可回收利用的塑料材料。

聚苯乙烯(PS)是一种具有优良电绝缘性和优良透明度的塑胶材料。

它具有较高的刚性和耐冲击性能，适用于制作电器外壳、矿泉水瓶等。

聚苯乙烯还可以通过发泡处理制成泡沫塑料，适用于包装和保温材料。

聚苯乙烯丙烯腈(ABS)是一种具有良好耐热性、耐冲击性和耐腐蚀性的塑胶材料。

它具有较高的强度和刚性，在工程领域中广泛应用，如制造汽车零件、电器外壳等。

聚氨酯(PU)是一种具有优良耐磨性、耐撕裂性和耐溶剂性的塑胶材料。

它具有较高的弹性和抗动态负荷能力，适用于制作密封垫、橡胶轮胎等。

聚乙烯醇(PVA)是一种水溶性塑胶材料，具有优良的粘接性和可溶性。

它在湿润状态下具有较高的强度和硬度，在纺织品、胶水、纸张等领域得到广泛应用。

以上是一些常见的塑胶材料及其特性，每种材料都有其独特的优点和应用场景。

常见塑胶模具材料
1.ABS树脂：ABS树脂具有良好的综合性能，强度高、韧性好、耐温
性好、耐化学性能好、电绝缘性好，广泛应用于各个行业的塑胶制品中。

2.PC树脂：PC树脂具有优良的力学性能、热稳定性和电绝缘性能，
耐冲击性好，广泛应用于光学、电子、电器等高性能领域。

3.PA树脂：PA树脂是一种高性能工程塑料，具有很高的机械强度、
刚性和耐热性，还具有良好的电绝缘性和耐化学性，常用于汽车、电器等
领域的零部件制造。

4.POM树脂：POM树脂具有良好的机械性能、刚度和强度，耐磨性好，尺寸稳定性高，耐油脂和耐化学性能好，广泛应用于汽车、电器等领域。

5.PVC树脂：PVC树脂是一种常用的塑胶材料，具有良好的耐候性、
绝缘性和耐化学性，广泛用于建筑、电力、家居等领域。

6.PP树脂：PP树脂具有良好的化学稳定性、耐热性和耐腐蚀性，具
有较高的刚性和韧性，广泛应用于塑胶板、箱等制品的生产。

7.PE树脂：PE树脂具有优异的化学稳定性、电绝缘性和耐磨性，耐
寒性好，广泛应用于管道、容器等领域。

8.PS树脂：PS树脂具有优良的电绝缘性、透明性和流动性，广泛用
于包装、电子、玩具等领域。

9.PET树脂：PET树脂是一种透明的塑胶材料，具有良好的机械性能、耐磨性和耐热性，广泛应用于食品包装、药品瓶等领域。

10.PMMA树脂：PMMA树脂是一种常见的透明塑胶材料，具有良好的耐
候性、热稳定性和机械性能，广泛应用于光学、建筑等领域。

以上是常见的塑胶模具材料，每种材料都有其特点和应用范围，根据具体需求选择合适的材料有助于提高模具的使用寿命和产品的质量。
