压铸模具表面粗糙度标准

压铸模具表面粗糙度标准是指用于评价压铸产品表面光洁度和粗糙度的标准。它是制定和执行模具设计、制造和使用的重要依据，对于保证产品的质量和性能具有非常重要的意义。

压铸模具表面粗糙度标准主要包括两个方面，即光洁度和粗糙度。光洁度是指模具表面的光滑程度，通常用光泽度来表征。粗糙度则是指模具表面的不平整程度，通常用Ra值来表征。

在压铸模具设计和制造中，要根据具体的产品要求来确定表面粗糙度标准。通常情况下，对于外观要求较高的产品，表面的光洁度要求较高，一般要求光泽度在0.4以上；对于一般要求的产品，光洁度要求可以适当放宽，光泽度在0.8以上即可。而粗糙度的要求则通常由具体产品的工艺要求和材料性质来决定。

压铸模具表面粗糙度的评定通常采用表面形貌观察和测量方法。常用的观察方法有肉眼观察、显微镜观察和扫描电子显微镜观察等。测量方法则主要有光学测量和机械测量两种。光学测量主要包括垂直式光学比对法、测微计法和轮廓仪法等，机械测量主要包括粗糙度测量仪和蘑菇头测量法等。

在压铸模具的制作过程中，要确定和掌握好模具表面粗糙度的控制方法。首先是采用适当的加工工艺和材料来保证模具的精度和表面质量；其次是合理选择和使用加工设备和工具，保证加工过程中的稳定性和一致性；最后是进行适当的表面处理，如打磨、抛光等，以提高模具的表面质量和粗糙度。

需要特别注意的是，模具表面粗糙度标准的制定要从实际出发，根据具体产品的使用要求和加工工艺要求来制定。不同的产品可能具有不同的表面粗糙度要求，因此，模具设计和制造人员要根据产品的特点和需求来确定合适的标准和方法。

总之，压铸模具表面粗糙度标准对于保证产品的质量和性能具有重要的作用。通过合理的设计和制造，以及适当的表面处理，可以获得满足产品要求的模具表面粗糙度。这样既能够提高产品的外观和光洁度，又能够保证产品的尺寸和质量的稳定性。模具设计和制造人员要根据实际情况，不断优化和改进制造工艺，提高模具表面粗糙度的控制水平，为客户提供更加优质的产品和服务。

合集下载

压铸件k模相关标准

压铸件k模相关标准

压铸件k模相关标准

压铸件K模相关标准涉及到压铸件的生产和质量控制标准，主要包括国际标准、行业标准和国家标准。以下是一些常见的压铸件K模相关标准：

1. 国际标准，国际上常用的压铸件K模相关标准包括ISO

8062（有关铸造尺寸公差的标准）、ISO 945（有关表面粗糙度的标准）等。这些国际标准通常被广泛应用于压铸件的生产和检测过程中。

2. 行业标准，不同国家和地区的压铸件行业会制定一些行业标准，以规范压铸件的生产和质量控制。例如，美国的NADCA（North

American Die Casting Association）制定了一系列与压铸件生产相关的标准，包括产品设计、模具设计、工艺控制等方面的标准。

3. 国家标准，各个国家也会制定相关的国家标准，以确保压铸件的质量和安全。例如，中国国家标准化管理委员会发布了GB/T

15115-2009《压铸铝合金技术条件》和GB/T 15114-2009《压铸锌合金技术条件》等标准，用于规范压铸铝合金和压铸锌合金件的生产和质量要求。

总的来说，压铸件K模相关标准涵盖了压铸件的材料、尺寸、表面质量、工艺要求等方面，这些标准的制定和遵循对于保证压铸件的质量和可靠性具有重要意义。厂家在生产压铸件时需严格遵循相关标准，以确保产品质量和安全性。

表面粗糙度标准

表面粗糙度标准

表面粗糙度标准

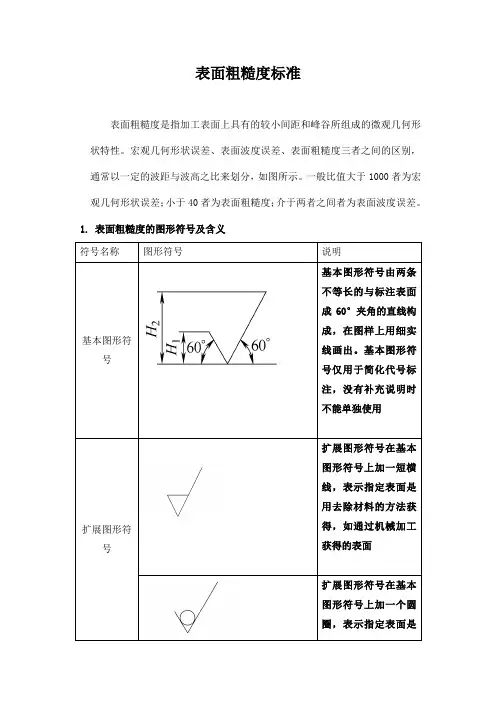

表面粗糙度是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。宏观几何形状误差、表面波度误差、表面粗糙度三者之间的区别，通常以一定的波距与波高之比来划分，如图所示。一般比值大于1000者为宏观几何形状误差；小于40者为表面粗糙度；介于两者之间者为表面波度误差。

1. 表面粗糙度的图形符号及含义

符号名称

图形符号

说明

基本图形符号

基本图形符号由两条不等长的与标注表面成60°夹角的直线构成，在图样上用细实线画出。基本图形符号仅用于简化代号标注，没有补充说明时不能单独使用

扩展图形符号

扩展图形符号在基本图形符号上加一短横线，表示指定表面是用去除材料的方法获得，如通过机械加工获得的表面

扩展图形符号在基本图形符号上加一个圆圈，表示指定表面是用不去除材料方法获得，此图形符号也可用于表示保持上道工序形成的表面，不管这种状况是通过去除或不去除材料形成的

完整图形符号 完整图形符号在以上各种符号的长边上加一横线，以便标注表面结构特征的补充信息

2. 表面粗糙度参数及其他补充要求在图形符号中的注写位置

(1) 位置a：注写表面结构的单一要求。

(2) 位置a和b：注写两个或多个表面结构要求。

在位置a注写第一个表面结构要求，方法同(1)，在位置b注写第二个表面结构要求。如果要注写第三个或更多个表面结构要求，图形符号应在垂直方向扩大，以空出足够的空间。扩大图形符号时，a和b的位置随之上移。

(3) 位置c：注写加工方法、表面处理、涂层或其他加工工艺要求等。如“车”、“磨”、“镀”等。

(4) 位置d：注写所要求的表面纹理和纹理的方向，如“=”、“X”、“M”等。

(5) 位置e：注写所要求的加工余量，以毫米为单位给出数值。

模具零件公差标准及表面粗糙度规范

模具零件公差标准及表面粗糙度规范

模具零件公差标准及表面粗糙度规范

———————————————————————————————— 作者:

———————————————————————————————— 日期:

ﻩ永業電子科技(昆山）有限公司 文件名稱 模具零件公差標准及表面粗糙度規范 版本 文件編號

頁 次 第 1頁，共16頁 二

文件類別 三階文件 生效日期

模具零件公差標准及表面粗糙度規范

會 簽 部 門

部門名稱 簽 認 部門名稱 簽 認

□ 工程中心 □ 烤漆

□ 總管理處 □ 組立

□ 品客 □ 資材

□ 業務 □ 采購

□ 生技 □ 稽核室

□ 塑膠 □ 研發

□ 塑模

□ 沖壓

□ 沖模

核 准 管理者代表 審 核 經辦主管 制 定

永業電子科技(昆山）有限公司 文件名稱 模具零件公差標准及表面粗糙度規范 版本 文件編號

頁 次 第 2頁，共16頁 二

版次 變更履歷 頁次/章節 發行日期 修訂前 修訂后

二 增加拋光等級與放電深度規范 ４、5頁

附錄二. 模具零件公差標准及表面粗糙度規范

一． 公差對照表

零件類型 尺寸類型 公差規格 尺寸類型 公差規格 尺寸類型 公差規格

模板

開框尺寸0~300MM ＋0.02 -０.02 開框尺寸３01~570MM +0.03

-０．03 開框深度 －0

-0.05

深度垂直度 100：0.0３ 長寬垂直度 １00：0.０1 輔助定位器開框 ＋０.０2

+0

斜導柱裝配孔 +0.04

+0.02 拉料針與剝料板配合孔 +0．02

＋0.01 頂針沉頭 ＋０.0３

+０

有斜頂結構的模板 公模板厚 ＋0．０5

+0 下頂針板厚 +0.05

+0 模腳高度 +0．05

＋0

有熱澆道的模板 母模板厚 ＋０.05
