电子的衍射原理电子的衍射原理是指当电子束通过一个尺寸与其波长接近的孔或经过晶体时,会发生衍射现象。
这个现象与光波的衍射原理非常相似,但是由于电子的特殊性质,使得电子的衍射具有一些独特的特点。
首先,我们知道根据德布罗意波动方程,物质粒子也具有波动性质。
对于电子来说,它的波长可以由德布罗意公式λ = h/p计算得出,其中h是普朗克常数,p为电子的动量。
电子的衍射主要是通过电子与晶体或孔的相互作用来产生的。
当电子束遇到晶格的时候,晶格的周期性结构会对电子束产生散射,这种散射就是电子的衍射。
晶格常数决定了衍射的微细结构,而晶体的平面则决定了衍射的方向性。
衍射的过程可以通过惠更斯-菲涅尔原理来描述。
根据该原理,每个点上的波前都可以看作是一系列波源发出的次级波的叠加,这些次级波形成了新的波前。
在电子的衍射过程中,散射的电子波可以视为次级波,而晶体或孔则形成了作为波前的电子波传播的界面。
电子的衍射表现出了一些有趣的现象。
首先是衍射图样的特点,类似于光的衍射,电子的衍射图样也会出现干涉条纹。
这些条纹的形状和分布可以提供关于晶体结构的有用信息,因此电子衍射技术在材料科学中有着重要的应用。
另一个有趣的现象是衍射的相对强度。
电子的散射过程中,不同方向的电子波会相互干涉,形成强度不均匀的衍射图样。
这些强度的变化可以通过使用衍射模型和计算方法来解释。
电子衍射原理在很多领域都有重要的应用,特别是在材料科学、凝聚态物理和电子显微镜技术中。
使用电子衍射技术,科学家们可以研究材料的晶体结构、晶格常数、晶格缺陷等重要的性质。
此外,电子衍射还可用于表征纳米材料、薄膜以及生物分子的结构,为相关研究提供了强有力的工具。
总之,电子的衍射原理是基于电子的波动性而实现的一种衍射现象。
通过电子与晶体或孔的相互作用,电子束会发生散射,形成干涉和衍射的图样。
电子衍射原理的理解和应用对于探索材料的微观结构、研究纳米领域以及发展电子显微镜技术都具有重要的意义。
理解电子衍射原理及其在材料分析中的应用引言:材料科学与工程领域中,电子衍射技术是一种重要的分析手段。
通过电子衍射,我们可以了解材料的晶体结构、晶格常数、晶体缺陷等信息。
本文将从电子衍射的原理入手,探讨其在材料分析中的应用。
一、电子衍射原理电子衍射原理是基于波粒二象性理论的,即电子既具有粒子性又具有波动性。
当高速电子束通过物质时,会与物质中的原子发生相互作用,进而发生衍射现象。
电子衍射的原理与光学衍射类似,但由于电子的波长远小于光波长,电子衍射可以提供更高的分辨率。
二、电子衍射技术的应用1. 晶体结构分析电子衍射可以通过测量衍射斑图来确定材料的晶体结构。
在电子衍射中,衍射斑图是由电子束与晶体中的原子相互作用形成的。
通过解析衍射斑图,我们可以得到晶体的晶格常数、晶体的对称性、晶体的晶体缺陷等信息。
2. 相变研究相变是材料研究中一个重要的课题。
电子衍射可以用来研究材料的相变过程。
通过观察相变过程中电子衍射斑图的变化,我们可以了解材料的相变机制、相变温度等信息。
3. 晶体缺陷分析晶体缺陷是晶体中存在的一些非理想性质,如晶格缺陷、晶体畸变等。
电子衍射技术可以用来分析晶体的缺陷结构。
通过观察电子衍射斑图中的强度变化和衍射斑的形状,我们可以推断晶体中的缺陷类型和缺陷密度。
4. 薄膜分析薄膜是材料科学中常见的一种材料形态。
电子衍射可以用来分析薄膜的晶体结构和晶格常数。
通过测量电子衍射斑图的形状和强度分布,我们可以了解薄膜的晶体有序性和晶格畸变情况。
5. 纳米材料分析纳米材料是近年来材料科学中的研究热点。
电子衍射技术可以用来研究纳米材料的晶体结构和晶格畸变。
由于纳米材料的尺寸较小,传统的X射线衍射技术难以应用,而电子衍射技术可以提供更高的分辨率。
结论:电子衍射是一种重要的材料分析技术,可以用来研究材料的晶体结构、晶体缺陷、相变过程等。
通过电子衍射技术,我们可以了解材料的微观结构和性质,为材料的设计和应用提供重要的理论依据。

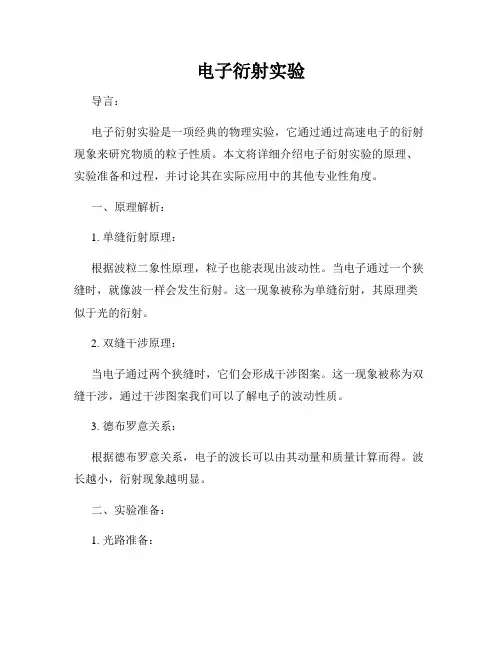

电子衍射实验导言:电子衍射实验是一项经典的物理实验,它通过通过高速电子的衍射现象来研究物质的粒子性质。
本文将详细介绍电子衍射实验的原理、实验准备和过程,并讨论其在实际应用中的其他专业性角度。
一、原理解析:1. 单缝衍射原理:根据波粒二象性原理,粒子也能表现出波动性。
当电子通过一个狭缝时,就像波一样会发生衍射。
这一现象被称为单缝衍射,其原理类似于光的衍射。
2. 双缝干涉原理:当电子通过两个狭缝时,它们会形成干涉图案。
这一现象被称为双缝干涉,通过干涉图案我们可以了解电子的波动性质。
3. 德布罗意关系:根据德布罗意关系,电子的波长可以由其动量和质量计算而得。
波长越小,衍射现象越明显。
二、实验准备:1. 光路准备:为了产生出足够的直线电子流,我们需要将电子加速器与狭缝和探测器相连接。
狭缝用于产生单缝衍射或双缝干涉的实验装置。
探测器用于检测电子的位置和强度。
2. 实验装置:实验装置应包括一个高速电子加速器,以及具有单缝或双缝的狭缝装置。
通常,狭缝与探测器之间还会加入电子透镜和偏转电场,以调控电子束在实验中的走向和位置。
三、实验步骤:1. 调整实验装置:首先,我们需要调整电子加速器,确保电子束稳定直线且具有足够高的速度。
然后,调整狭缝和探测器的位置,使其在实验装置中合适而稳定。
2. 单缝衍射实验:将实验装置调整至单缝衍射模式,保持电子加速器和狭缝之间的距离一定,并记录探测器上的衍射图案。
通过衍射图案,我们可以观察到电子的波动性以及电子波长的大小。
3. 双缝干涉实验:将实验装置调整至双缝干涉模式。
确保狭缝之间的距离与电子波长相匹配,使得双缝干涉效应最为明显。
记录探测器上的干涉图案,通过干涉图案,我们可以观察到电子的干涉现象。
四、实验应用:1. 量子力学研究:电子衍射实验是研究量子力学的重要实验之一。
通过电子的波动性和干涉现象,我们可以了解到电子的粒子性质。
这对于研究电子行为和物质结构非常重要。
2. 材料科学:电子衍射实验在材料科学中有着广泛的应用。
电子衍射原理
电子衍射原理是一种利用电子束进行衍射的物理现象。
当电子束通过一系列定向的晶体或经过一定的物质时,会产生衍射效应,形成衍射图案。
这种图案可以用来研究物质的晶体结构和晶格常数,从而揭示物质的微观性质。
电子衍射原理的核心是电子波的波动性。
根据物质的粒子-波
二象性,电子也具有波动性。
当电子束通过晶体时,入射电子波会与晶体中的原子相互作用,发生散射。
这些散射的电子波会互相干涉形成衍射图案,通过测量衍射图案的特征,可以推导出晶体的结构信息。
根据布拉格衍射定律,电子束在晶格中的衍射图样由晶格常数、入射电子波长、衍射角等参数决定。
通过调节电子束的入射角度和晶体的取向,可以获得不同的衍射图案。
这些图案通常以点阵或环状的形式出现,其中点的位置和分布反映了晶体的结构参数。
电子衍射原理在材料科学、凝聚态物理、纳米科技等领域具有广泛的应用。
通过电子衍射技术,科学家可以研究材料的晶体结构、晶界和缺陷等微观性质,进一步揭示物质的物理化学特性。
同时,电子衍射还可以用于研究纳米材料、纳米颗粒和薄膜等微结构的形貌和晶态特征,对于材料设计和纳米器件的制备具有重要意义。
总之,电子衍射原理是一种基于电子束的衍射现象,可以用来研究物质的微观结构和性质。
它在材料科学和纳米技术等领域
的应用非常广泛,对于推动材料科学的发展和纳米技术的应用具有重要意义。
第一节 电子衍射的原理1.1 电子衍射谱的种类在透射电镜的衍射花样中,对于不同的试样,采用不同的衍射方式时,可以观察到多种形式的衍射结果。
如单晶电子衍射花样,多晶电子衍射花样,非晶电子衍射花样,会聚束电子衍射花样,菊池花样等。
而且由于晶体本身的结构特点也会在电子衍射花样中体现出来,如有序相的电子衍射花样会具有其本身的特点,另外,由于二次衍射等会使电子衍射花样变得更加复杂。
上图中,图a和d是简单的单晶电子衍射花样,图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样(有序相的电子衍射花样);图c是非晶的电子衍射结果,图e和g 是多晶电子的衍射花样;图f是二次衍射花样,由于二次衍射的存在,使得每个斑点周围都出现了大量的卫星斑;图i和j是典型的菊池花样;图h和k是会聚束电子衍射花样。
在弄清楚为什么会出现上面那些不同的衍射结果之前,我们应该先搞清楚电子衍射的产生原理。
电子衍射花样产生的原理与X 射线并没有本质的区别,但由于电子的波长非常短,使得电子衍射有其自身的特点。
1.2 电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时,我们其实是把样品当成了一个几何点,但实际的样品总是有大小的,因此从样品中出来的光线严格地讲不能当成是一支光线。
之所以我们能够用厄瓦尔德来讨论问题,完全是由于反射球足够大,存在一种近似关系。
如果要严格地理解电子衍射的形成原理,就有必要搞清楚两个概念:Fresnel(菲涅尔)衍射和Fraunhofer(夫朗和费)衍射。
所谓Fresnel(菲涅尔)衍射又称为近场衍射,而Fraunhofer(夫朗和费)衍射又称为远场衍射.在透射电子显微分析中,即有Fresnel(菲涅尔)衍射(近场衍射)现象,同时也有Fraunhofer(夫朗和费)衍射(远场衍射)。
Fresnel(菲涅尔)衍射(近场衍射)现象主要在图像模式下出现,而Fraunhofer(夫朗和费)衍射(远场衍射)主要是在衍射情况下出现。
第一节电子衍射的原理1.1电子衍射谱的种类在透射电镜的衍射花样中,对于不同的试样,采用不同的衍射方式时,可以观察到多种形式的衍射结果。
如单晶电子衍射花样,多晶电子衍射花样,非晶电子衍射花样,会聚束电子衍射花样,菊池花样等。
而且由于晶体本身的结构特点也会在电子衍射花样中体现出来,如有序相的电子衍射花样会具有其本身的特点,另外,由于二次衍射等会使电子衍射花样变得更加复杂。
上图中,图a和d是简单的单晶电子衍射花样,图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样(有序相的电子衍射花样);图c是非晶的电子衍射结果,图e和g是多晶电子的衍射花样;图f是二次衍射花样,由于二次衍射的存在,使得每个斑点周围都出现了大量的卫星斑;图i和j是典型的菊池花样;图h和k是会聚束电子衍射花样。
在弄清楚为什么会出现上面那些不同的衍射结果之前,我们应该先搞清楚电子衍射的产生原理。
电子衍射花样产生的原理与X射线并没有本质的区别,但由于电子的波长非常短,使得电子衍射有其自身的特点。
1.2电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时,我们其实是把样品当成了一个几何点,但实际的样品总是有大小的,因此从样品中出来的光线严格地讲不能当成是一支光线。
之所以我们能够用厄瓦尔德来讨论问题,完全是由于反射球足够大,存在一种近似关系。
如果要严格地理解电子衍射的形成原理,就有必要搞清楚两个概念:Fresnel(菲涅尔)衍射和Fraunhofer(夫朗和费)衍射。
所谓Fresnel(菲涅尔)衍射又称为近场衍射,而Fraunhofer(夫朗和费)衍射又称为远场衍射.在透射电子显微分析中,即有Fresnel(菲涅尔)衍射(近场衍射)现象,同时也有Fraunhofer(夫朗和费)衍射(远场衍射)。
Fresnel(菲涅尔)衍射(近场衍射)现象主要在图像模式下出现,而Fraunhofer (夫朗和费)衍射(远场衍射)主要是在衍射情况下出现。
