地铁机电设备安装监理方案1. 引言随着城市地铁的迅猛发展，机电设备在地铁建设项目中扮演着至关重要的角色。
为了确保地铁机电设备的安装质量和安全性，监理工作必不可少。
本方案旨在制定一套完整的地铁机电设备安装监理方案，提供全面的监理服务，确保地铁项目的顺利进行和设备的安全运行。
2. 监理范围本监理方案覆盖地铁机电设备的全过程，包括设备供应商的评选、设备安装前的准备工作、设备的安装施工、验收和调试阶段的监督，以及设备运行维护期的监督。
3. 监理流程3.1 设备供应商评选在地铁机电设备的采购过程中，将组织专家对供应商进行评审，综合考虑其技术实力、资质、工期保障能力等因素，选择合格的供应商。
3.2 设备安装前准备在设备运抵施工现场之前，监理团队将对施工现场进行勘察，确保施工条件符合安装要求。
同时，监理团队还将与施工单位进行协调，明确安装工作的具体安排和时间节点。
3.3 设备安装施工监督设备安装施工期间，监理团队将全程跟踪施工进度，确保施工按照设计要求和技术规范进行。
监理人员将进行现场巡查，对安装质量进行检查，并及时发现和纠正施工中的问题。
3.4 设备验收和调试监督设备安装完毕后，监理团队将组织验收和调试工作。
监理人员将参与设备验收过程，核实设备的安装质量和性能指标是否符合要求。
同时，监理人员还将指导施工单位进行设备的调试和试运行，确保设备的正常运行。
3.5 设备运行维护期监督设备安装验收合格后，进入设备的运行维护期。
监理团队将定期对设备运行情况进行检查，及时发现和处理设备故障。
同时，监理人员还将参与设备的维护计划制定和维护工作的监督，并随时提供技术支持和培训。
4. 监理人员要求4.1 专业技术人员监理团队的成员应具备相关专业背景和丰富的技术经验，熟悉地铁机电设备的安装流程和技术规范，能够独立进行监理工作，并及时解决技术问题。
4.2 项目管理人员监理团队中还需有一定的项目管理经验的人员，负责协调各方合作，保证项目进展顺利。
最新版地铁车站设备安装及装修工程监理规划目录第一章工程概况 (1)一工程概况 (1)（一）、概述 (1)二监理工作范围 (11)三监理工作内容 (12)四监理工作目标 (13)五监理工作依据 (14)六本标段各专业控制重点、难点及应对措施 (14)（一）、通风空调系统控制重点和难点 (14)（二）、给排水系统控制重点和难点 (20)（三）、低压配电与照明系统控制重点和难点 (23)（四）、火灾自动报警系统控制重点和难点 (26)第二章项目监理机构 (41)一项目监理机构的组织形式 (41)二人员配备计划 (42)（一）、项目驻场监理机构人员一览表 (42)（二）、人员进场计划 (44)三项目监理机构的人员岗位职责 (48)（一）、总监理工程师岗位职责 (48)（二）、总监理工程师代表职责 (51)（三）、各专业监理工程师职责 (52)（四）、合同专业监理工程师： (53)（五）、测量专业监理工程师 (55)（六）、概预算专业监理工程师 (55)（七）、安全专业监理工程师 (57)（八）、监理员职责 (57)第三章监理工作程序 (59)一、监理工作流程 (59)（一）成立项目监理机构 (59)（二）收集监理资料，熟悉现场情况，编写监理规划、监理细则59（三）召开第一次工地会议 (61)（四）开工前的若干工作 (61)（五）、开工 (62)（六）、施工过程控制 (63)（七）、监理例会 (65)（八）、专题协调会 (65)（九）、竣工验收 (65)（十）、资料整理 (66)（十一）、保修期监理 (68)二、主要程序的框图 (69)（一）、监理工作总程序 (69)（二）、施工准备阶段的监理工作程序框图 (70)（三）、质量控制程序图 (71)（四）、投资控制程序框图 (72)（五）、进度控制框图 (73)（六）、保修期监理程序： (74)（七）．工程质量事故处理程序图 (75)（八）．工程变更处理程序图 (76)第四章监理工作方法及措施 (77)一质量控制的方法与措施 (77)（一）、质量控制方法 (77)（二）、质量控制措施 (84)（三）、本项目的关键控制点（旁站监理） (85)二进度控制的方法与措施 (86)（一）、进度控制方法 (86)（二）、进度控制措施 (89)三投资控制的方法与措施 (90)（一）、投资控制方法 (90)（二）、投资控制措施 (93)四合同管理的方法与措施 (95)（一）、合同分析 (95)（二）、合同跟踪 (96)（三）、监控措施 (98)五组织协调 (99)（一）、组织协调目标 (99)（二）、组织协调的原则 (99)（三）、各阶段的组织协调 (100)（四）、施工各专业的组织协调 (104)（七）、组织协调的措施 (120)六文明施工、安全与环保控制 (122)（一）、相关规定与要求 (122)（二）、管理体系与措施 (124)（三）、过程控制 (126)第五章监理工作制度选编 (130)一、监理资料整理与归档制度 (130)二、监理人员岗位任职资格规定 (130)三、工程建设监理人员工作守则 (132)四、监理工程师职业准则 (133)五、监理日志及考勤制度 (133)六、监理例会制度 (134)七、监理月报制度 (135)八、请示汇报制度 (136)九、设计交底与图纸会审制度 (136)十、施工组织设计（方案）审查制度 (138)十一、建筑材料进场质量控制规定 (141)十二、施工现场旁站制度 (142)十三、工程检查验收签证制度 (144)十四、巡视制度 (145)十五、驻现场监理人员廉政制度与措施 (146)十六、参加项目竣工验收的规定 (148)十七、签发工程款规定 (149)十八、员工奖惩暂行规定 (150)十九、安全文明施工监理规定 (155)二十、工程施工安全监理责任制 (156)二十一、质量、安全事故报告和处理方法 (161)第六章监理设施 (163)第七章我公司为建设单位提供的资料 (164)第八章监理用表 (166)一、监理用表明细 (166)二、监理用表式样 (167)第一章工程概况一工程概况（一）、概述1、项目名称：**地铁4 号线一期工程南段车站（含区间）设备安装及装修施工监理标段工程2、建设单位：**市地铁集团有限责任公司3、设计单位：**设计发展集团股份有限公司**装饰设计工程股份有限公司**勘测设计研究院有限公司**省交通规划设计研究院4、施工单位：**集团第一工程有限公司**安装股份有限公司5、建设地点：起于**市滨江区的浦沿站，终止于甬江路站。
地铁车站机电设备的安装施工方案设备安装应遵循先大后小、先里后外、先下后上的安装原则。
1）设备安装主要施工程序（主要为螺杆式冷水机组、风机）：基础验收开箱检查设备二次运输设备吊装就位设备找平正固定设备灌浆固定设备配管单机试运转2）基础验收根据土建提供的有关设备基础的资料，检查基础的纵、横向中心基准线，标高及地脚螺栓（或地脚螺栓孔）是否符合设计及现场设备的要求。
同时对设备基础进行外观检查，检查基础外形有无裂缝、空洞、露筋和掉角等缺陷，对不符合要求的地方，通知土建单位进行处理。
验收过程要填写“设备基础验收记录”，并经有关人员会签。
基础验收完成后，对基础表面及预留孔内杂物清除，灌浆处的基础表面应凿成麻面，灌浆所采用的材料应符合设计要求，以保证灌浆质量。
3）设备拖运（1）施工前熟悉施工现场设备布置平面图，了解现场设备安装位置和方向。
（2）拖运前查看设备的地点、外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。
（3）拖运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。
（4）设备拖运中要保持平稳，如沿斜坡拉下时，后面必须加尾绳，以防设备下滑，拖运设备上重下轻时，必须采取措施，以防设备倾倒。
（5）参加设备拖运的人员必须时刻注意设备动向，手脚严禁接触运行中的牵引索具，人须站在安全的一侧，拖运区内，不准其他人员随便进出。
4）开箱检查所有设备在到货后视现场的情况确定是否立即进行开箱检查。
如立即进行检查的，在设备检查完后，及时做好设备的保护工作。
以防设备在搬运、吊装过程中损坏。
设备开箱检查要会同建设单位和设备供应部门共同参加。
首先检查设备包装外观有无损坏和受潮，根据设计图纸按设备的全称核对名称、规格型号。
同时根据设备装箱清单和技术文件，清点随机附件、专用工具是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。
设备开箱检查，要填写“开箱检查记录”，并经有关人员会签。
5）设备吊装本工程通风空调设备包括水冷螺杆式冷水机组、风机、水泵等设备，由于冷水机组的体积大，重量大，设备吊装前应做好技术交底和编制吊装作业指导书，严格按照施工规程进行吊装作业。

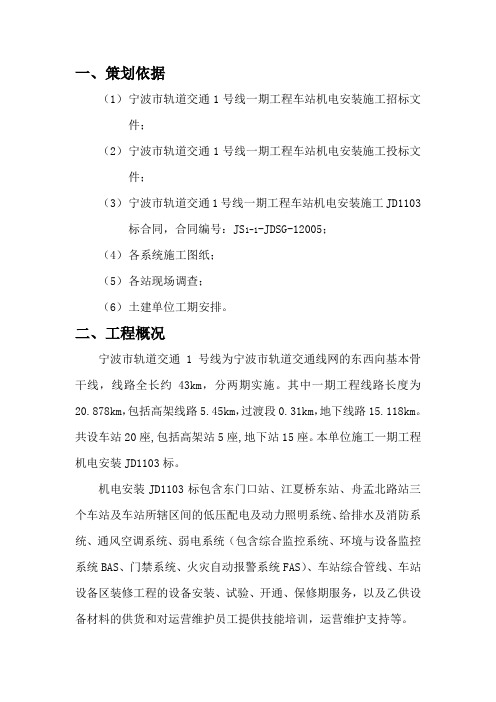

一、策划依据（1）宁波市轨道交通1号线一期工程车站机电安装施工招标文件；（2）宁波市轨道交通1号线一期工程车站机电安装施工投标文件；（3）宁波市轨道交通1号线一期工程车站机电安装施工JD1103标合同，合同编号：JS1-1-JDSG-12005；（4）各系统施工图纸；（5）各站现场调查；（6）土建单位工期安排。
二、工程概况宁波市轨道交通1号线为宁波市轨道交通线网的东西向基本骨干线，线路全长约43km，分两期实施。
其中一期工程线路长度为20.878km，包括高架线路5.45km，过渡段0.31km，地下线路15.118km。
共设车站20座,包括高架站5座,地下站15座。
本单位施工一期工程机电安装JD1103标。
机电安装JD1103标包含东门口站、江夏桥东站、舟孟北路站三个车站及车站所辖区间的低压配电及动力照明系统、给排水及消防系统、通风空调系统、弱电系统（包含综合监控系统、环境与设备监控系统BAS、门禁系统、火灾自动报警系统FAS）、车站综合管线、车站设备区装修工程的设备安装、试验、开通、保修期服务，以及乙供设备材料的供货和对运营维护员工提供技能培训，运营维护支持等。
三、工程数量表3.1车站设备区装修系统3.2动力照明系统3.3通风空调系统3.4给排水系统3.5弱电系统四、施工组织方式项目部目前设项目经理1名，书记1名，副经理2名（其中1名兼安全生产总监），总工程师1名。
项目部下设6个职能部门：工程技术部、安质环保部、物资机械部、财务会计部、综合业务部和成本部，分别行使职能管理职责。
项目组织机构图如下：注：成都泰达有限公司承担给排水系统、通风空调水系统、综合监控系统、环境与设备监控系统、门禁系统、通风空调风系统（刘文新劳务队施工）劳务施工；成都元通铁路有限公司承担动力照明系统劳务施工；电务工程有限公司建筑分公司承担车站设备区装修系统劳务施工。
新世纪发展控股有限公司承担消防专业分包任务。
五、施工总进度计划5.1施工总进度计划根据业主要求及现场实际情况，东门口站于2012年9月28日开工，主体2012年6月30日完工；江夏桥东站计划于2013年1月1日开工，主体2012年8月31日完工；舟孟北路站计划于2012年11月1日开工，主体2012年6月30日完工。
地铁机电设备安装监理方案1. 引言地铁作为一种重要的城市交通工具，对机电设备的安装质量和运行效果有着严格的要求。
为了确保地铁机电设备的安装过程顺利进行，保证设备的质量和安全性能，需要进行监理工作。
本方案旨在制定地铁机电设备安装的监理方案，明确监理的目标、职责和工作流程，以确保机电设备的安装质量。
2. 监理目标本监理方案的目标是确保地铁机电设备的安装过程符合相关的法律法规和技术标准，保证设备的质量和安全性能。
具体目标如下：•确保机电设备的安装过程符合设计规范和施工图纸；•确保机电设备的安装质量达到规定的标准；•确保机电设备安装的进度和质量符合合同约定；•提供技术支持和问题解决，确保施工过程中的技术难题得到解决；•监督和控制机电设备安装的质量和进度。
3. 监理职责3.1 监理单位职责•制定监理计划，明确监理的目标、任务和工作计划；•对机电设备安装的施工图纸进行审核，确保符合设计规范；•对机电设备的供货和安装进行检查和验收，确保符合质量要求；•对机电设备的安装施工过程进行监督和检查，确保施工质量；•对机电设备安装的质量进行评估和评价，提供监理意见；•协调施工方和设计方，解决施工过程中的技术问题和纠纷；•编写监理报告，对机电设备安装情况进行总结和评价。
3.2 施工单位职责•提供机电设备的供货和安装计划，并按计划进行施工；•提供机电设备的供货和安装过程中所需的资料和证明文件；•配合监理单位进行施工图纸审核和现场检查；•保证机电设备的供货和安装质量符合设计要求；•及时解决施工过程中出现的技术问题和纠纷。
3.3 设计单位职责•提供机电设备的设计图纸和相关的技术规范；•配合监理单位进行施工图纸审核和技术问题解答；•及时修改设计图纸，解决施工过程中出现的技术问题；•提供施工现场所需的技术支持和指导。
4. 监理工作流程4.1 监理计划制定监理单位根据施工计划和合同要求，制定监理计划，明确监理的目标、任务和工作计划。
第一章地铁车站机电设备安装工程施工方案第二章编制说明首先，衷心感谢南京某铁道有限责任公司邀请我方参加南京地铁某线一期工程车站机电设备安装工程SA04-06 标段的投标，并诚恳地表示：我方完全接受本工程招标文件提出的有关质量、技术措施、进度、安全、文明施工的各项要求，若我方有幸中标，我们将在施工中与业主、设计、监理单位密切配合，真心诚意接受业主、设计、监理单位和有关领导专家等在施工全过程中所给予的指导和帮助。
本技术建议书是由中建八局工业设备安装公司组织相关技术人员，依托中建八局整体实力，在充分研究工程的客观情况和施工特点、结合我公司类似工程施工经验的基础上，根据南京地铁某线一期工程车站机电设备安装工程SA04-06标段招标文件、施工图纸编制而成，在编制过程中严格执行国家现行建筑安装工程施工及验收规范，并积极采用先进的施工技术和科学的施工工艺。
其编制范围包括本次招标须完成施工的工程，具体为（1）车站设备及管理用房土建施工；（2）车站设备及管理用房装修施工；（3）车站空调及通风系统安装工程；（4）车站及区间给排水与水消防系统安装工程（5）车站及区间动力配电与照明系统安装工程等。
0.1 技术、组织优势我公司在近几年先后承揽施工了苏宁环球大厦、哈尔滨香格里拉大饭店、南京市建设房地产开发公司业务综合楼、华飞公司厂房扩建项目安装工程、南京金鹰商城、桂林高尔夫乡村休闲旅馆、江苏电网调试中心、江苏省电信综合楼、等机电安装工程，积累了大量的机电安装的施工技术和施工管理经验。
在建的南京珠江路地铁综合楼机电安装现也正由我公司施工。
我公司将组织参与过类似工程施工的项目管理和技术人员投入本工程的建设中，充分发挥我公司的技术和管理优势。
我公司施工的指导思想是：根据质量、职业健康安全、环境管理体系文件的要求(《质量管理体系要求》GB/T19001-2000、《职业健康安全管理体系规范》GB/T28001-2001、《环境管理体系规范及使用指南》GB/T24001-1996)，分别建立质量保证体系、职业健康安全保证体系、环境保证体系。
目录第一章工程工程概略............................................. 错误!未指定书签。
第二章监理任务范畴............................................. 错误!未指定书签。
第三章监理任务内容............................................. 错误!未指定书签。
第四章监理任务目的............................................. 错误!未指定书签。
第五章监理任务按照............................................. 错误!未指定书签。
第六章工程监理机构的构造方式................................... 错误!未指定书签。
第一章工程工程概略工程简述III标段】。
〔2〕工程所在：海珠广场、市二宫、江南西、晓港及其响应区间。
〔3〕工程范畴：广州地铁二号线【车站及会合冷站机电装备装置及装修工程III标段】包含海珠广场〔含海珠广场会合冷站〕、市二宫、江南西、晓港车站四个车站的透风空调零碎、给排水零碎〔含相邻下行区间〕、高压配电及照明零碎〔含相邻下行跟下行参半个区间〕、火警主动报警零碎、车站机电装备监控零碎、车站装修等工程。
〔4〕工程概算：9996.02万元。
〔5〕工程打算工期：2001.10.1开工，2002.12.30开工。
〔6〕工程质量恳求：优秀工程。
2、工程工程特色概述〔1〕社会效益恳求高、社会阻碍年夜地铁工程是年夜型古代化的年夜众修建，也是反响广州都会树破相貌的一个缩影。
工程对社会效益跟施工监理单元的信誉有着极年夜阻碍。
〔2〕工程质量恳求高、工期恳求严峻车站外部装备齐备，技巧进步。
机电装备装置恳求功用优秀、工艺公正、操纵性、耐用性强。
修建装潢恳求雅不雅、经济有用，契合古代化地铁树破的特色跟打算作风。
地铁车站及集中冷站机电设备安装及装修
工程监理规划
第一章工程项目概况2
第二章监理工作范畴3
第三章监理工作内容4
第四章监理工作目标6
第五章监理工作依据6
第六章项目监理机构的组织形式7
工程项目概况
工程简述
（1）工程名称：广州地铁二号线【车站及集中冷站机电设备安装及装修工程监理III标段】。
（2）工程地点：海珠广场、市二宫、江南西、晓港及其相应区间。
（3）工程范畴：广州地铁二号线【车站及集中冷站机电设备安装及装修工程III标段】包括海珠广场（含海珠广场集中冷站）、市二宫、江南西、晓港车站四个车站的通风空调系统、给排水系统（含相邻上行区间）、低压配电及照明系统（含相邻上行和下行各半个区间）、火灾自动报警系统、车站机电设备监控系统、车站装修等工程。
（4）工程概算：9996.02万元。
（5）工程打算工期：2001.10.1开工，2002.12.30竣工。
（6）工程质量要求：优良工程。
（7）建设单位：广州地下铁道总公司。
（8）总体设计单位：广州地下铁道设计研究院。
（9）海珠广场站（含海珠广场集中冷站）设计单位：广州地下铁道设计研究院。
（10）市二宫站设计单位：铁道第二勘测设计院。
（11）江南西站设计单位：北京市城建设计研究院。
（12）晓港站设计单位：广东省重工建筑设计院。
2、工程项目特点概述
（1）社会效益要求高、社会阻碍大
地铁工程是大型现代化的公共建筑，也是反映广州都市建设风貌的一个缩影。
工程对社会效益和施工监理单位的信誉有着极大阻碍。
（2）工程质量要求高、工期要求严格
车站内部设施完备，技术先进。
机电设备安装要求性能优良、工艺合理、操作性、耐用性强。
建筑装饰要求美观、经济有用，符合现代化地铁建设的特点和设计风格。
对其工程质量有较高的要求，工程的质量目标达到优良质量水平。
工程有明确、严格的规定，是关门工期。
监理单位必须采取一切措施督促承包商按时完工。
（3）综合性强、配合和谐要求高
本监理标段项目涉及到车站的通风空调系统、给排水系统、低压配电及照明系统、车站机电设备监控系统、防灾报警系统、车站装修工程，是多功能、多设备、多专业的综合性公共交通工程设施。
此外，还有铺轨、牵引系统、接触网、信号系统、电动扶梯等项目由另外的监理单位进展监理。
施工单位、专业工种交叉作业频繁，施工场地紧张，工程施工的组织、配合、和谐工作将会繁重和复杂。
（4）各专业接口多、施工交叉干扰大
各专业施工边界条件较为复杂，对工程的总工期和各关键工期形成限制条件。
（5）地铁机电安装特点或难点较多
由于本项目是多专业、多工种同在一个空间位置布管和布线，因此，如何保证各专业工种的布置合理、有序、整齐将是操纵的难点。
地铁环控工程的大系统、小系统、电气工程的降压变电系统、交流变直流系统，都有不于一样民用建筑的机电安装。
另外，地铁的消防验收，风、水、电的检测调试应该是引起重视的关键环节。
监理工作范畴
按照监理合同，地铁二号线III标段车站及相邻区间机电设备安装及装修范畴内与之相对应的施工合同范畴所有机电设备安装
及装修工程的施工监理及施工图部分监理工作，啊工程实施过程中工程量、工程规模调整或设计变更均属本监理范畴。
监理工作内容
监理工作的要紧内容为：
编制监理规划和实施方案细则；
组织监理人员熟悉合同文件，了解施工现场；
参与交桩和设计交底工作，审查承包商提交的复测成果和施工图设计；
督促和检查承包商建立质量保证体系及安全方案；
主持召开第一次工地会议和常规工地会议；
按规定程序公布开（复）工令，批准单项工程开工报告；
审核承包商人授权的常住现场代表的资质，以及其它派驻到现场的要紧技术、治理人
员的资质；
查承包商工地实验室的情形和事实上验的合法性，审核其它人员资质；
建立监理的检测工作体系，按照规定的频率独立开展监理工作；
10、批准承包商人拟用于本工程的原始材料、成套设备的品质以及工艺试验和标准试验。
承包要拟用于本工程的机械装备性能与数量是否满足技术规定的工质量标准的要
求；
审查承包商人实施本工程的施工方案及要紧方法或工艺；
协助业主审查分包合同和分包人的资质，操纵外购品件或半成品件的质量；
会同业主审批承包人提交的总体进度打算，检查和督促承包人实施进度打算，核批
承包人的修正打算；
要求承包人按照合同条件、技术规范和监理程序进行施工，通过旁站、巡视、检测、
试验和整体验收等手段全面监督、检查和操纵工程质量；
签发中间交公证书；
调查、处理工程质量缺陷和事故，显现重大质量事故时，督促承包人按规定上报有
关部门；
公布停工令；
对已完全质量合格的工程进行准确的计量；
办理中期支付凭证手续，会同业主审核后签发；
办理变更手续，会同业主按照审核后公布变更令；
受理合同事宜，协助业主按照合同规定进行评估和处理；
按照合同规定处理违约事件，和谐争端，在仲裁过程中作证；
编制监理月报、季报和年报；
承包人的交工申请进行评估，会同业主组织对拟交工工程的检查和验收；
在业主和监理工程师认交工验收和交工资料符合合同要求后签发交公证书；
27、督促、检查承包人按业主的要求编制竣工文件；
28、编制监理方面的竣工文件；
督承包人认真执行缺陷责任期的工作打算，检查和验收剩余工程，对已交工工程中
显现的缺陷，病害调查其缘故并确定相应责任；
签发工程缺陷责任终止手续；
办理最终支付手续，会同业主审核后签发；
协助业主的峻工验收和工程移交工作；
审查施工图纸及设计提交的施工组织；
协助业主对设计合同进行治理，要紧指需图打算、出施工图质量、对设计单位的有
关支付、设计变更审查、投资分析等；
按业要紧求对设计单位的限额设计把关并进行操纵；
其它。
监理工作目标
坚持工程利益第一、业主利益第一的原则，主动主动配合业主，抓住工程的重点和难点，采取强有力和规范化的监理措施，依据监理合同，圆满顺利完成业主托付的“三控两管一和谐”的监理任务。
投资操纵目标：工程总造价不超过合同总价；
进度操纵目标：达到合同要求的关键工期和总工期。
质量操纵目标：满足该工程合同的各项要求，杜绝质量和安全事故的发生，确保工程
达到优良工程的标准。
安全、文明施工目标：确保安全施工，杜绝重大安全事故的发生，争创文明工地，并符合业主的规定要求。
监理工作依据
国家和建设部颁发的有关差不多建设监理的通知及施工监理
的规定；
建设部和广东省、广州市关于开展建设监理的通知及监理的规定；
现行的国家和部门（行业）的有关设计规范、施工验收规范、试验及检验规定、工程
质量检验评定标准等；
业主制定或指定的验工计价、竣工验收和结算方法；
业主制定或指定的变更设计治理方法；
6、业主与承包商签定的施工合同；
7、业主与监理单位签定的监理托付合同；
8、经批准的设计文件；
9、承包商提交并经施工组织设计和施工进度打算；
10、业主有关现行施工治理方法的通知；
11、经业主、监理单位和承包商三方协商后达成的有关协议或会议纪要；
12、广州市关于地铁建设的有关规定；
13、建设工程监理规范；
项目监理机构的组织形式
针对本项目的项目特点，组建如下适应本项目的监理班子。
按照工程的进展情形，将进行适当的补充和调整。
总监理工程师连同授权的一个总监代表，分不承担D标段、E标段的工程监理任务。
