华为OSN3500设备SLD4单板功能

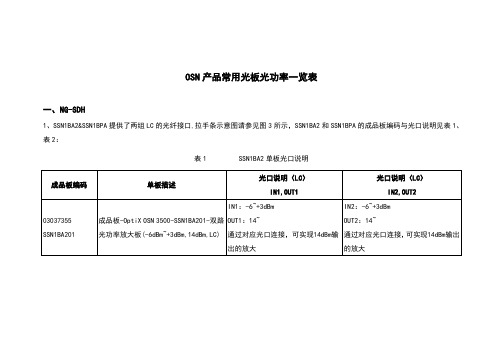

OSN产品常用光板光功率一览表一、NG-SDH1、SSN1BA2&SSN1BPA提供了两组LC的光纤接口,拉手条示意图请参见图3所示，SSN1BA2和SSN1BPA的成品板编码与光口说明见表1、表2：表1 SSN1BA2单板光口说明表2 SSN1BPA单板光口说明备注： PA的正常光功率范围为-36dBm ～-10dBm指的是不告警的光功率范围，对于STM-64信号，PA的输入光功率范围（PIN）以其和SL64配合后的最低接收灵敏度为准，推荐在-28 dBm ～-10dBm间使用。

2、SSN1LWX的成品板编码与光口说明见表1：表2 .SSN1LWX单板输入输出光功率说明说明：波分侧的光模块可以根据需要选配RTXM246（OTRWA）01～RTXM246（OTRWA）40共40种不同的光模块，编码分别对应（）～（），传输距离可达到170km。

在拉手条的或模块中的条码中包含波长信息，可以区分不同的光模块。

3、SEP1可以利用自身的两路线路接口，也可以配合使用的EU08、OU08等接口单板实现最多8对STM－1电接口/光接口的上下和TPS 电口保护功能。

具体参数见下表：4、SSN1SF16单板可与波分产品对接，根据不同的波长要求，选择不同波长的光模块，单板只支持一种规格收发合一长距光模块，光模块的发送光功率为：-2~+3dBm；接收灵敏度为：-28dBm；过载光功率为：-9dBm；色散受限距离(采用光纤)为：640km；光模块的频率范围：（）~，共40波。

5、SSN1SL16和SSN1SL16A提供LC的光纤接口，根据传输距离的不同要求，提供不同的收发模块，具体参数见下表：表 1 .单板配置与应用注：03037376和03037377支持的距离相同但是使用的光模块不同。

6、SSN1SLQ4/SSN1SLD4/SSN1SL4提供了LC/PC的光纤接口，根据传输距离的不同要求，提供不同的收发模块。

Optix OSN3500设备概述Optix OSN3500智能光传输设备是华为开发的新一代智能光传输设备，采用统一交换架构，即可做为基于MPLS/MPLS-TP技术的分组设备和TDM设备使用；配合华为其他设备，Optix OSN3500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。

Optix OSN3500实现了在同一个平台上高效地传送语音和数据业务。

Optix OSN3500设备特点统一交换架构：OptiX OSN设备采用统一交换架构，满足现有用户对于传统业务的需求，同时解决日益增长的分组业务承载要求。

OptiX OSN设备采用“统一交换”架构，实现对分组业务和TDM业务的统一调度，构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）。

三种模式间可通过业务板级扩展，实现平滑转换，从而始终以最适合模式满足运营商业务和网络的发展诉求，方便运营商跟随技术发展和产业链成熟度进行分布式平滑投资。

基于“统一交换”架构，OptiX OSN设备采用分组传送技术，实现对数据业务的高效统计复用，有效降低每bit业务的传送成本；同时继承SDH优势，提供对TDM业务的Native承载，有效确保高质量的语音业务传送。

基于“统一交换”架构，OptiX OSN设备可作为兼容TDM业务的分组传送产品，实现对2G、3G、大客户专线等网络的统一承载，减少网络重叠。

基于“统一交换”架构，运营商既可组建端到端的分组网络、分组与SDH的混合网络，也可与路由器共组网实现L2+L3的统一承载，构建完整的分组传送解决方案，实现承载网从TDM往ALL-IP的和谐演进。

支撑3G/LTE移动承载：在3G/LTE移动承载的需求下，华为设备可基于分组域提供完善的传送解决方案，实现整个无线网络在核心层的业务汇聚与调度。

内置波分技术，灵活组网：OptiX OSN设备支持内置WDM技术，实现单根光纤中多个波长的传送，可实现和波分设备对接的灵活组网方案。

目录1.1 概述1-11.2 特点1-21.2.1 以太网业务1-21.2.2 ATM业务1-31.2.3 弹性以太环网1-31.2.4 存储网和视频业务1-41.2.5 内置WDM技术1-41.2.6 丰富的接口1-51.2.7 增强的交叉能力1-61.2.8 业务接入能力1-61.2.9 设备级保护1-71.2.10 组网和保护1-72.1 单板类型2-12.2 单板槽位2-43.1 机柜3-13.2 子架3-1第1章产品特性1.1 概述OptiX OSN 3500 STM-64/STM-16智能MSTP平台（以下简称OptiX OSN 3500）是华为技术有限公司根据城域网现状和未来发展趋势，推出的融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI（Digital VideoBroadcast-Asynchronous Serial Interface）、RPR等技术为一体的新一代光传输平台。

它以高速率的总线架构，支持产品向智能光网络平滑演进。

OptiX OSN 3500主要应用于城域传输网中的汇聚层和骨干层。

还可以与OptiX OSN 系列产品和OptiX Metro系列等产品混合组网，优化运营商投资、降低建网成本。

所示是OptiX OSN 3500在传输网络中的位置。

1.2 特点1.2.1 以太网业务OptiX OSN 3500提供多种以太网单板实现不同的以太网业务需求。

OptiX OSN 3500支持如下以太网功能。

●支持10M/100M/1000M以太网业务的透明传输和汇聚和二层交换；●支持10/100 Base-T，100 Base－Fx，1000Base-SX、1000Base-LX●支持HDLC（High level Data Link Control）、GFP（Generic Framing Procedure）协议封装；●支持LCAS（Link Capacity Adjustment Scheme），可以充分提高传输带宽效率，提高业务的生存性。

OptiX OSN3500SL64单板的功能和特性SL64单板支持接收和发送1路STM-64光信号、开销处理等功能和特性。

SL64单板具体的功能和特性如表1所示。

表1 SL64单板的功能和特性功能和特性描述基本功能接收和发送1路STM-64光信号。

光接口规格支持I-64.2、S-64.2b、L-64.2b、Le-64.2、Ls-64.2和V-64.2b（加BA，PA和DCU）的光接口，其中I-64.2、S-64.2b、L-64.2b、Ls-64.2和V-64.2b光接口特性符合ITU-T G.691建议和ITU-TG.692建议。

Le-64.2的光接口为华为自定义标准。

支持符合ITU-T G.692建议的标准波长输出，V-64.2b的光接口可以直接接入DWDM（DenseWavelength Division Multiplexing）设备。

光模块规格支持光模块信息检测和查询。

光接口提供激光器打开、关闭设置和激光器自动关断功能。

业务处理支持VC-12/VC-3/VC-4业务以及VC-4-4c到VC-4-64c级联业务。

开销处理支持STM-64信号的段开销的处理。

支持通道开销的处理（透明传输和终结）。

支持对J0/J1/C2字节的设置和查询。

支持TCM（Tandem Connection Monitoring）功能。

告警和性能提供丰富的告警和性能事件。

K字节处理提供2套K字节的处理能力，1块SL64板最多支持2个MSP（Multiplex Section Protection）环。

REG规格支持REG工作模式的设置和查询。

保护方式支持二纤、四纤环形复用段保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network ConnectionMulti-protection）等多种保护方式。

Optix OSN3500智能光传输设备业务配置手册二O一O年十月目录第1章配置SDH/PDH业务......................................................................................................... 1-11.1 工程需求............................................................................................................................. 1-11.2 工程规划............................................................................................................................. 1-11.2.1 组网图...................................................................................................................... 1-21.2.2 IP地址分配图........................................................................................................... 1-21.2.3 各网元的单板信息 ................................................................................................... 1-31.2.4 纤缆连接关系表....................................................................................................... 1-51.2.5 时隙分配图 .............................................................................................................. 1-51.2.6 单板级保护信息....................................................................................................... 1-61.2.7 时钟跟踪图 .............................................................................................................. 1-71.2.8 公务图...................................................................................................................... 1-81.3 工程准备............................................................................................................................. 1-91.3.1 网元侧...................................................................................................................... 1-91.3.2 T2000侧................................................................................................................... 1-91.3.3 文档检查.................................................................................................................. 1-91.4 配置过程........................................................................................................................... 1-101.4.1 登录T2000 ............................................................................................................. 1-111.4.2 以root网元用户创建网元........................................................................................ 1-121.4.3 创建网元用户......................................................................................................... 1-131.4.4 切换网元用户......................................................................................................... 1-151.4.5 创建单板................................................................................................................ 1-151.4.6 创建纤缆................................................................................................................ 1-171.4.7 创建拓扑子网......................................................................................................... 1-181.4.8 创建保护子网......................................................................................................... 1-201.4.9 使用路径管理功能创建SDH/PDH业务................................................................... 1-211.4.10 使用单站配置功能创建SDH/PDH业务................................................................. 1-241.4.11 配置单板级保护................................................................................................... 1-321.4.12 配置时钟.............................................................................................................. 1-331.4.13 配置公务.............................................................................................................. 1-361.4.14 设置性能监视启停 ............................................................................................... 1-381.4.15 设置告警参数....................................................................................................... 1-401.4.16 备份网管配置数据 ............................................................................................... 1-401.4.17 备份网元配置数据 ............................................................................................... 1-42第2章其它保护方式下的业务配置.......................................................................................... 2-432.1 组网图 .............................................................................................................................. 2-432.2 保护方式........................................................................................................................... 2-452.3 SNCP环带无保护链 ......................................................................................................... 2-462.3.1 SNCP信号流.......................................................................................................... 2-462.3.2 配置SDH业务 ........................................................................................................ 2-462.4 四纤MSP环带无保护链 .................................................................................................... 2-492.4.1 单板配置................................................................................................................ 2-492.4.2 创建线缆................................................................................................................ 2-492.4.3 配置四纤双向MSP环 ............................................................................................. 2-492.4.4 配置SDH业务 ........................................................................................................ 2-512.5 SNCP环带线性复用段1+1保护链..................................................................................... 2-522.5.1 单板配置................................................................................................................ 2-522.5.2 创建线缆................................................................................................................ 2-522.5.3 配置复用段线性保护1+1 ........................................................................................ 2-532.5.4 配置SDH业务 ........................................................................................................ 2-542.6 SNCP环带线性复用段1:1保护链...................................................................................... 2-562.6.1 配置复用段线性保护1:1子网.................................................................................. 2-562.6.2 配置SDH业务 ........................................................................................................ 2-572.7 MSP环带线性复用段1＋1保护链 ..................................................................................... 2-592.8 MSP环带线性复用段1:1保护链........................................................................................ 2-61第3章配置以太网业务............................................................................................................ 3-633.1 配置点到点的EPL业务 ..................................................................................................... 3-643.1.1 工程需求................................................................................................................ 3-643.1.2 工程规划................................................................................................................ 3-643.1.3 配置过程................................................................................................................ 3-683.2 配置共享MAC 的EPL业务................................................................................................ 3-803.2.1 工程需求................................................................................................................ 3-803.2.2 工程规划................................................................................................................ 3-803.2.3 配置过程................................................................................................................ 3-823.3 配置共享VCTRUNK 的EPL业务 ...................................................................................... 3-913.3.1 工程需求................................................................................................................ 3-913.3.2 工程规划................................................................................................................ 3-913.3.3 配置过程................................................................................................................ 3-943.4 配置EPLAN业务............................................................................................................. 3-1023.4.1 工程需求.............................................................................................................. 3-1023.4.2 工程规划.............................................................................................................. 3-1023.4.3 配置过程.............................................................................................................. 3-106第4章配置RPR业务 ............................................................................................................. 4-1174.1 在RPR环上配置EVPL业务............................................................................................. 4-1174.1.1 工程需求.............................................................................................................. 4-1174.1.2 工程规划.............................................................................................................. 4-1174.1.3 配置过程.............................................................................................................. 4-1214.2 在RPR环上配置EVPLAN业务........................................................................................ 4-1374.2.1 工程需求.............................................................................................................. 4-1374.2.2 工程规划.............................................................................................................. 4-1374.2.3 配置过程.............................................................................................................. 4-143第5章配置ATM业务 ............................................................................................................. 5-1615.1 工程需求......................................................................................................................... 5-1615.2 工程规划......................................................................................................................... 5-1625.3 配置过程......................................................................................................................... 5-165插图目录图1-1 组网图..................................................................................................................... 1-2图1-2 IP地址分配图.......................................................................................................... 1-2图1-3 NE1的单板信息 ...................................................................................................... 1-3图1-4 NE2、NE3的单板信息............................................................................................ 1-3图1-5 NE4的单板信息 ...................................................................................................... 1-4图1-6 NE5的单板信息 ...................................................................................................... 1-4图1-7 时隙分配图 ............................................................................................................. 1-6图1-8 时钟跟踪图 ............................................................................................................. 1-7图1-9 公务图..................................................................................................................... 1-8图2-1 配置示例组网图 .................................................................................................... 2-43图2-2 时隙分配图 ........................................................................................................... 2-44图2-3 E1业务信号流（SNCP环带无保护链）................................................................ 2-46图2-4 SNCP带复用段线形保护1+1链上的业务信号流 ................................................... 2-54图2-5 SNCP带复用段线形保护1:1链上业务的信号流 .................................................... 2-57图2-6 MSP带复用段线形保护1+1链上业务的信号流 ..................................................... 2-59图2-7 MSP带复用段线形保护1:1链上业务的信号流 ...................................................... 2-61图3-1 以太网业务组网和端口分配.................................................................................. 3-65图3-2 NE1的单板信息 .................................................................................................... 3-65图3-3 NE5的单板信息 .................................................................................................... 3-66图3-4 业务配置图 ........................................................................................................... 3-66图3-5 新增加的以太网业务的SDH时隙分配图 ............................................................... 3-68图3-6 以太网业务组网和端口分配.................................................................................. 3-81图3-7 业务配置图 ........................................................................................................... 3-81图3-8 SDH时隙分配图.................................................................................................... 3-82图3-9 以太网业务组网和端口分配.................................................................................. 3-92图3-10 NE2和NE3的单板信息........................................................................................ 3-92图3-11 业务配置图 ......................................................................................................... 3-93图3-12 新增加的以太网业务的SDH时隙分配图 ............................................................. 3-94图3-13 以太网业务组网和端口分配.............................................................................. 3-103图3-14 NE2和NE3的单板信息...................................................................................... 3-103图3-15 NE4的单板信息 ................................................................................................ 3-104图3-16 业务配置图 ....................................................................................................... 3-104图3-17 新增加的以太网业务的SDH时隙分配图 ........................................................... 3-106图4-1 以太网业务组网和端口分配................................................................................ 4-118图4-2 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-119图4-3 业务配置图 ......................................................................................................... 4-119图4-4 SDH时隙分配图.................................................................................................. 4-121图4-5 以太网业务组网和端口分配................................................................................ 4-138图4-6 NE11、NE22、NE33和NE44的单板信息.......................................................... 4-138图4-7 业务配置图 ......................................................................................................... 4-139图4-8 SDH时隙分配图.................................................................................................. 4-143图5-1 ATM业务组网和端口分配 ................................................................................... 5-162图5-2 NE1、NE2、NE3和NE4的单板信息 .................................................................. 5-163图5-3 业务配置图 ......................................................................................................... 5-163图5-4 SDH时隙分配图.................................................................................................. 5-164表格目录表1-1 纤缆连接关系表 ...................................................................................................... 1-5表1-2 单板级保护信息 ...................................................................................................... 1-7表1-3 时钟源优先级别表................................................................................................... 1-7表1-4 配置SDH/PDH业务的过程.................................................................................... 1-10表2-1 其它保护方式与MSP环带无保护链在业务配置上的不同...................................... 2-45表2-2 SNCP环带无保护链时各网元的业务配置............................................................. 2-47表2-3 NE1～NE4新增光接口板配置............................................................................... 2-49表2-4 四纤双向MSP环上各网元的业务配置................................................................... 2-51表2-5 NE-4和NE-5新增光接口板配置 ............................................................................ 2-52表2-6 SNCP环带复用段线性保护1+1链各网元的业务配置............................................ 2-54表2-7 SNCP带复用段线形保护1:1链各网元业务配置 .................................................... 2-58表2-8 MSP带线性复用段1＋1保护链各网元业务配置.................................................... 2-60表2-9 MSP带复用段线性保护1:1各网元业务配置.......................................................... 2-62表3-1 各待规划站点的业务需求...................................................................................... 3-64表3-2 以太网业务连接关系对照表.................................................................................. 3-67表3-3 配置以太网点到点的EPL业务的简要步骤............................................................. 3-68表3-4 以太网业务连接关系对照表.................................................................................. 3-81表3-5 配置以太网共享MAC的 EPL业务的简要步骤....................................................... 3-83表3-6 以太网业务连接关系对照表.................................................................................. 3-93表3-7 配置以太网共享VCTRUNK的EPL业务的简要步骤............................................... 3-94表3-8 以太网业务连接关系对照表................................................................................ 3-104表3-9 转发过滤表 ......................................................................................................... 3-105表3-10 配置以太网EPLAN业务的简要步骤.................................................................. 3-106表4-1 以太网业务连接关系对照表................................................................................ 4-120表4-2 配置RPR环上的EVPL业务的简要步骤............................................................... 4-121表4-3 EMR0的MAC端口与物理接口的对应关系 .......................................................... 4-122表4-4 RPR业务优先级列表 .......................................................................................... 4-127表4-5 NE11的以太网业务连接关系对照表 ................................................................... 4-140表4-6 NE22的以太网业务连接关系对照表 ................................................................... 4-140表4-7 NE33的以太网业务连接关系对照表 ................................................................... 4-141表4-8 NE44的以太网业务连接关系对照表 ................................................................... 4-141表4-9 转发过滤表 ......................................................................................................... 4-142表4-10 配置RPR环上的EVPLAN业务的简要步骤........................................................ 4-143表5-1 各节点间ATM业务需求....................................................................................... 5-161表5-2 ATM业务连接关系对照表 ................................................................................... 5-164表5-3 配置ATM业务的简要步骤 ................................................................................... 5-165OptiX OSN 3500/2500/1500智能光传输系统业务配置手册华为技术有限公司第1章配置SDH/PDH业务本章举例介绍在T2000上完成SDH/PDH业务的配置过程，同时介绍相关的工程需求、工程信息。

华为OSN3500光传输设备各业务板件详细描述华为OSN3500 光传输设备各业务板件详细描述：成品板-OptiX OSN3500-SSN2PQ1A02-63xE1业务处理板(E1/75ohm)成品板-OptiX OSN3500-SSN2PQ1B02-63xE1业务处理板(E1/120ohm)制成板-OSN3500-SSN1D75S-32xE1/T1电接⼝倒换出线板(75欧姆)-1x1拼板制成板-OSN3500-SSN1D12S-32xE1/T1电接⼝倒换出线板(120欧姆)-1x1拼板成品板-OptiX OSN 3500-SSN1SL4A20-STM-4光接⼝板(S-4.1,LC)成品板-Optix OSN 3500-SSN1SL4A21-STM-4光接⼝板(L-4.1,LC)成品板-OptiX OSN 3500-SSN1SL4A22-STM-4光接⼝板(L-4.2,LC)成品板-OptiX OSN 3500-SSN1SL4A23-STM-4光接⼝板(Ve-4.2,LC)成品板-OSN3500-SSN1SL1A20-STM-1光接⼝板(S-1.1,LC)成品板-OSN3500-SSN1SL1A21-STM-1光接⼝板(L-1.1,LC)成品板-OSN3500-SSN1SL1A22-STM-1光接⼝板(L-1.2,LC)成品板-OptiX OSN 3500-SSN3SL1602-STM-16光接⼝板(L-16.2JE,LC)成品板-OptiX OSN 3500-SSN3SL1603-STM-16光接⼝板(V-16.2Je,LC)成品板-OptiX OSN 3500-SSN3SL1604-STM-16光接⼝板(U-16.2,LC)成品板-OSN3500-SSN3SL16A06-STM-16 光接⼝板(I-16,LC)成品板-OSN3500-SSN3SL16A07-STM-16 光接⼝板(S-16.1,LC)成品板-OSN3500-SSN3SL16A08-STM-16 光接⼝板(L-16.1,LC)成品板-OSN3500-SSN3SL16A09-STM-16 光接⼝板(L-16.2,LC)成品板-OptiX OSN3500-SSN1SLQ1A22-4xSTM-1 光接⼝板(S-1.1,LC)成品板-OptiX OSN3500-SSN1SLQ1A23-4xSTM-1 光接⼝板(L-1.1,LC)成品板-OptiX OSN3500-SSN1SLQ1A24-4xSTM-1 光接⼝板(L-1.2,LC)成品板-OptiX OSN3500-SSN1SLQ1A25-4xSTM-1 光接⼝板(Ie-1,LC,多模)成品板-OSN3500-SSN2SLO110-8xSTM-1光接⼝板（S-1.1,LC）成品板-OSN3500-SSN2SLO111-8xSTM-1光接⼝板（L-1.1,LC）成品板-OSN3500-SSN2SLO112-8xSTM-1光接⼝板（L-1.2,LC）成品板-OSN3500-SSN2SLO113-8xSTM-1光接⼝板（Ve-1.2,LC）成品板-OSN3500-SSN2SLO114-8xSTM-1光接⼝板（I-1,LC）成品板-OptiX OSN 3500-SSN1SLQ4A20-4xSTM-4 光接⼝板(S-4.1,LC)成品板-OptiX OSN 3500-SSN1SLQ4A21-4xSTM-4 光接⼝板(L-4.1,LC)成品板-OptiX OSN 3500-SSN1SLQ4A22-4xSTM-4 光接⼝板(L-4.2,LC）OSN3500-SSN1EGS410-四路交换式千兆以太⽹处理板（1000BASE-SX,850-LC）OSN3500-SSN1EGS411-四路交换式千兆以太⽹处理板(1000BASE-LX,1310-LC) OSN3500-SSN1EGS412-四路交换式千兆以太⽹处理板(1000BASE-VX,1310-LC) OSN3500-SSN1EGS413-四路交换式千兆以太⽹处理板(1000BASE-ZX,1550-LC) OSN3500-SSN1EGS414-四路交换式千兆以太⽹处理板(1000BaseT,RJ45。

OptiX OSN3500单板槽位介绍图2-2所示为OptiX OSN3500设备的槽位分布，表2-2处理板与槽位的对应关系和表2-3出线板与槽位的分别给出了处理板和出线板与各槽位的对应关系。

表2-2 处理板与槽位的对应关系单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SL64STM-64光接口板slot 7、8、11、12slot 8、11拉手条出纤支持定波长输出，支持I-64.1、S-64.2b、L-64.2b、Le-64.2、Ls-64.2、V-64.2bLCSL16STM-16光接口板slot 5、6、7、8、11、12、13、14slot 6、7、8、11、12、13拉手条出纤支持定波长输出，支持I-16、S-16.1、L-16.1、L-16.2、L-16.2Je、V-16.2Je 、U-16.2JeLC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SLQ44路STM-4光接口板slot 5、6、7、8、11、12、13、14slot 6、7、8、11、12、13拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LCSLD42路STM-4光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 6、7、8、11、12、13拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LCSL4STM-4光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SLQ14路STM-1光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-1、S-1.1、L-1.1、L-1.2、Ve-1.2LCSL1STM-1光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-1、S-1.1、L-1.1、L-1.2、Ve-1.2LCSEP1STM-1线路处理板slot 1、2、3、4、5、6、13、14、15、16slot 1、2、3、4、5、6、13、14、15、16拉手条出线75 STM-1电接口SMB单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SEPSTM-1线路处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线/纤I-1、S-1.1光接口和75 STM-1电接口LC、SC和SMBBA2/ BPA 光功率放大/光功放前放一体板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17拉手条出纤—LCDCU 色散补偿板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17、18slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17、18拉手条出纤—LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SPQ44路E4/STM-1业务处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线75Ω E4/STM-1电接口SMBPD36路E3/DS3业务处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线75Ω E3/DS3电接口SMBPL33路E3/DS3业务处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线75Ω E3/DS3电接口SMB单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）PQ163路E1业务处理板slot 1、2、3、4、5、13、14、15、16slot 1、2、3、4、5、13、14、15、16接口板出线120Ω和75Ω E1接口DB44PQM63路T1/E1业务处理板slot 1、2、3、4、5、13、14、15、16slot 1、2、3、4、5、13、14、15、16接口板出线120Ω E1接口和100ΩT1接口DB44EGS2两路千兆以太网处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤1000BASE-SX/LX LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）EFS0 带Lanswitch功能的快速以太网处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线10/100BASE-TX100BASE-FXRJ-45EFS4 4路带Lanswitch功能的快速以太网处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出线10/100BASE-TX RJ-45EGT2两路千兆以太网透传板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤1000BASE-SX/LX LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）EGR2两路千兆以太环网板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤1000BASE-SX/LX LCEMR012FE＋1GE以太环网板slot 1、2、3、4、5、6、13、14、15、16slot 1、2、3、4、5、6、13、14、15、16拉手条和接口板出线10/100BASE-TX,100BASE-FX，1000BASE-SX/LXRJ-45,LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）ADL4 1路STM-4ATM 业务处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤S-4.1, L-4.1 LCADQ1 4路STM-1ATM 业务处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-1, S-1.1, L-1.1 LCMST44路多业务透传处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤—LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）MR2双路光分插复用板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17拉手条出纤—LCLWX任意速率波长转换板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17拉手条出纤—LC表2-3 出线板与槽位的对应关系单板名称功能说明对应槽位接口类型配合单板EU088路STM-1电接口引出板子架交叉容量为80G：slot 19、21、23、25、29、31、33、35子架交叉容量为40G：不支持SMB与SEP1配合使用单板名称功能说明对应槽位接口类型配合单板OU088路STM-1光接口引出板子架交叉容量为80G：slot 19、21、23、25、29、31、33、35子架交叉容量为40G：不支持SMB与SEP1配合使用EU044路STM-1电接口引出板slot 19、21、23、25、29、31、33、35SMB与SEP1配合使用TSB88路电接口保护倒换板slot 19、35 无与EU08、D34S、MU04、C34S和SEP1、PD3、SPQ4、PL3配合使用TSB44路电接口保护倒换板slot 19、35 无EU04和SEP1配合使用D34S6路E3/DS3电接口倒换出线板slot 19、21、23、25、29、31、33、35SMB与PD3配合使用C34S3路E3/DS3电接口倒换出线板slot 19、21、23、25、29、31、33、35SMB与PL3配合使用单板名称功能说明对应槽位接口类型配合单板D75S32路75Ω E1/T1电接口倒换出线板slot 19、20、21、22、23、24、25、26、29、30、31、32、33、34、35、36DB44与PQ1配合使用D12S32路120Ω E1/T1电接口倒换出线板slot 19、20、21、22、23、24、25、26、29、30、31、32、33、34、35、36DB44与PQ1、PQM配合使用D12B32路 E1/T1电接口出线板slot 19、20、21、22、23、24、25、26、29、30、31、32、33、34、35、36DB44与PQ1、PQM配合使用ETF88路10/100M以太网双绞线接口板slot 19、21、23、25、29、31、33、35RJ-45与EFS0、EMR0配合使用EFF88路10/100M以太网光接口板slot 19、21、23、25、29、31、33、35LC与EFS0、EMR0配合使用ETS88路10/100以太网双绞线转接倒换板SLOT19,35 无与ETF8,EFSO配合使用出线板槽位和处理板槽位的对应关系如表2-4出线板槽位和处理板槽位的对应关系所示。
